Колокол Десятинной церкви - это уникальный свидетель княжеской эпохи и один из ценнейших артефактов Национального музея истории Украины. Когда первый каменный храм Руси был разрушен во время нашествия 1240 года, его колокола замолкли на долгие века. Только в 1937 году археолог Феодосий Мовчановский обнаружил сохранившийся на шестьдесят процентов бронзовый фрагмент этой реликвии.

Когда возникла идея вернуть святыне ее первозданную форму и аутентичный звук, стало понятно, что традиционные методы реставрации здесь не помогут. Требовалась бесконтактная технология высочайшего класса, и фундаментом всего проекта стало лазерное 3D-сканирование, выполненное инженерами компании 3DDevice.

Почему для исторической реликвии выбрали Scanology SimScan E

Старинная бронза возрастом более восьмисот лет чрезвычайно хрупкая. Любой механический контакт или попытка снять слепок несли риск повреждения тонких краев и микрорельефа металла. Кроме того, перед специалистами стояла задача сохранить точные пропорции стенок, ведь от этого зависел будущий акустический расчет колокола.

Для решения этой задачи мы применили портативный лазерный 3D-сканер Scanology SimScan E. Этот прибор идеально подошел для деликатной музейной работы благодаря ряду характеристик:

  • Метрологическая точность и сверхвысокая детализация каждого миллиметра поверхности.

  • Безопасные синие лазерные лучи, которые полностью исключают нагрев или физическое давление на артефакт.

  • Компактный эргономичный корпус, позволяющий легко сканировать глубокие полости и труднодоступные изгибы.

  • Быстрый захват данных в реальном времени без потери разрешения.

Этапы 3D-сканирования колокола в лаборатории 3DDevice

Оцифровка музейного экспоната требовала особой методичности и бережного отношения на каждом шагу.

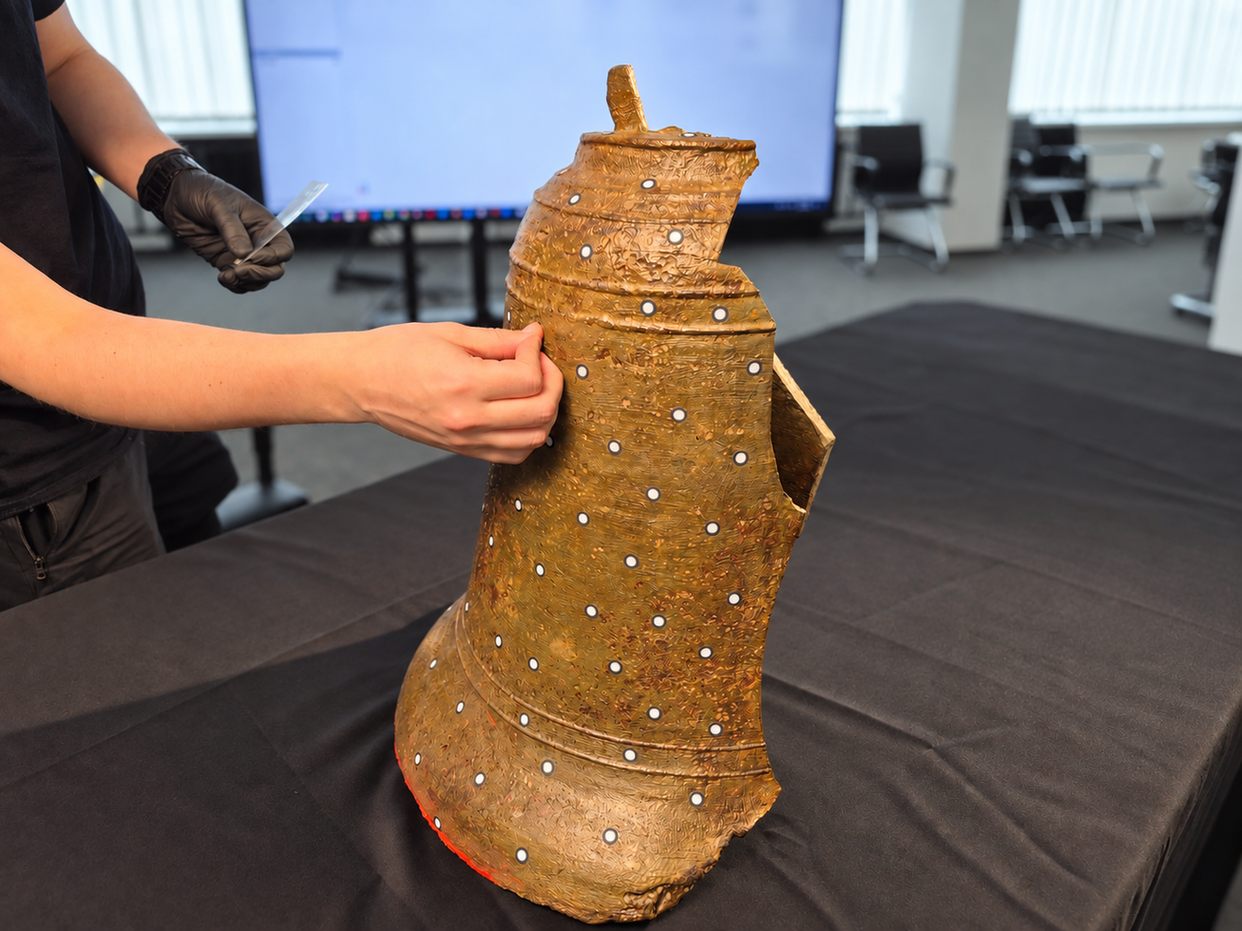

  1. Подготовка поверхности и оптическая маркировка: сперва наши специалисты нанесли на корпус и линию излома колокола специальные светоотражающие маркеры. Эти метки служат пространственными ориентирами для сканера, что позволяет ему отслеживать геометрию сложных криволинейных поверхностей без геометрических смещений.

  2. Лазерное сканирование в вертикальной плоскости: первый проход выполнялся в вертикальном положении колокола. Используя перекрестные синие лазерные лучи сканера Scanology SimScan E, инженеры сняли внешний контур, рельеф старинного литья и характерные трещины на изломе. Все данные мгновенно отображались на экране монитора в виде детального облака точек.

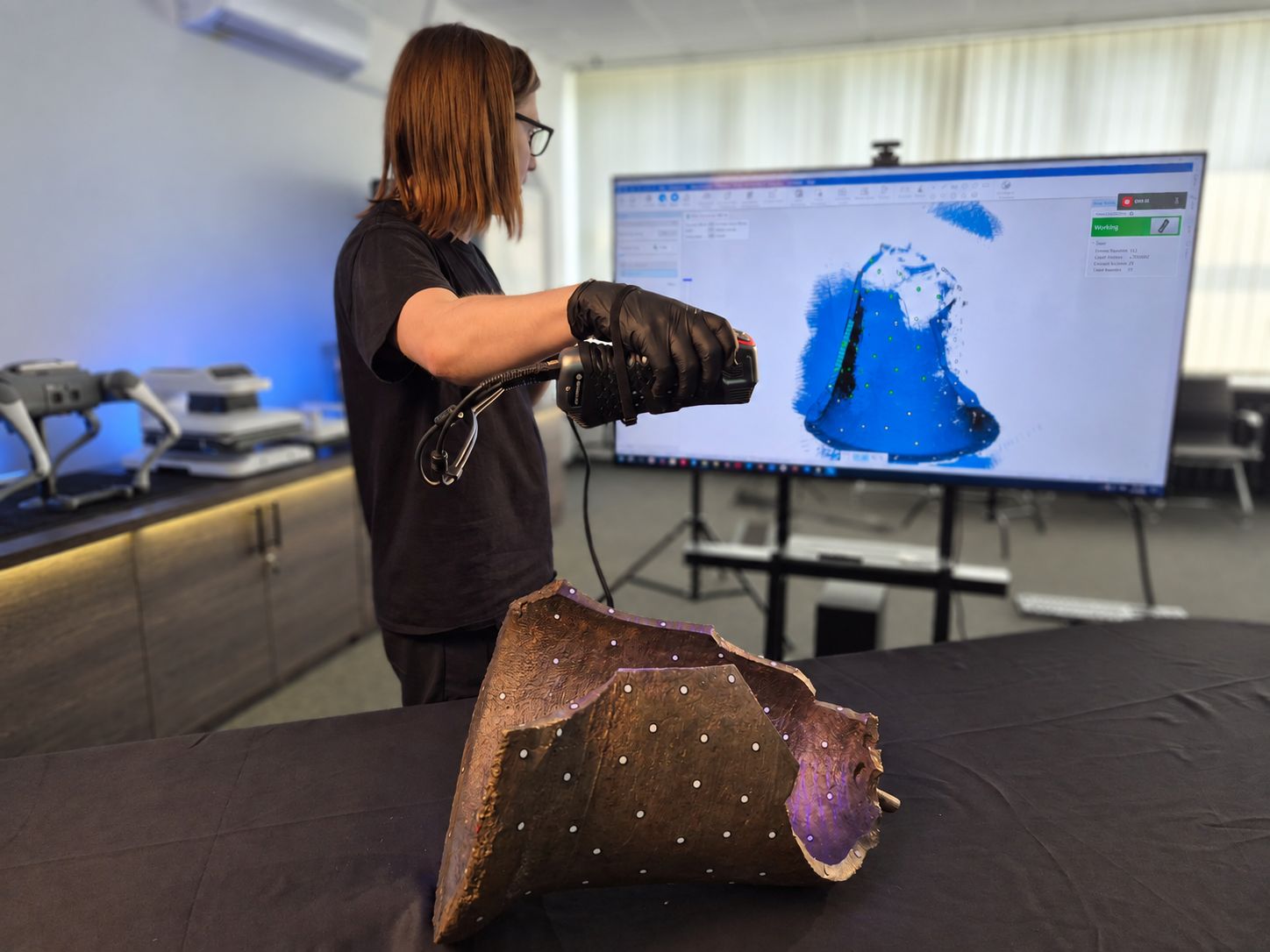

  3. Оцифровка внутренней полости в положении на боку: чтобы полностью ликвидировать слепые зоны, колокол осторожно положили на бок. Второй этап сканирования позволил безупречно зафиксировать внутренний свод, дно и толщину стенок по всему периметру разлома.

  4. Сшивка и создание сплошной 3D-модели: после завершения съемки массивы данных прошли цифровую обработку в специализированной программной среде:

    • Оба скана объединили в единую пространственную систему координат.

    • Инженеры устранили цифровые шумы и сгладили артефакты сканирования.

    • Была сформирована сплошная полигональная 3D-сетка, которая на 100% повторяет геометрию оригинала.

Результат: от цифрового двойника к восстановленному колоколу

Созданная командой 3DDevice цифровая модель стала основой для всей последующей цепочки реконструкции:

  • Акустическое моделирование: ученые КПИ имени Игоря Сикорского на базе нашего 3D-скана рассчитали физику распространения звуковых волн и поведение бронзы при ударе языка.

  • Воссоздание утраченной формы: цифровые дизайнеры достроили недостающие 40% корпуса, воссоздав аутентичные ушки для подвеса и венец колокола.

  • Физическое литье копии: по финальной 3D-модели нидерландская королевская литейная мастерская Royal Eijsbouts отлила полноразмерный бронзовый колокол весом 87,5 кг.

Сегодня возрожденный колокол Десятинной церкви снова величественно звучит на Старокиевской горе у стен Национального музея истории Украины. Мы гордимся тем, что именно опыт, инженерные знания и оборудование 3DDevice помогли вернуть этот исторический голос нашему городу.
