Что такое метод многоструйного моделирования?

Метод многоструйного моделирования – это профессиональная технология 3D печати, запатентованная компанией 3D Systems. В техническом плане эта методика напоминает одновременно и SLA, и FDM 3D печать, а также технологию струйной трехмерной печати (3DP). MJM в основном применяется в промышленных целях. Бытовое применение технологии ограничено в связи со стоимостью и габаритами 3D принтеров.

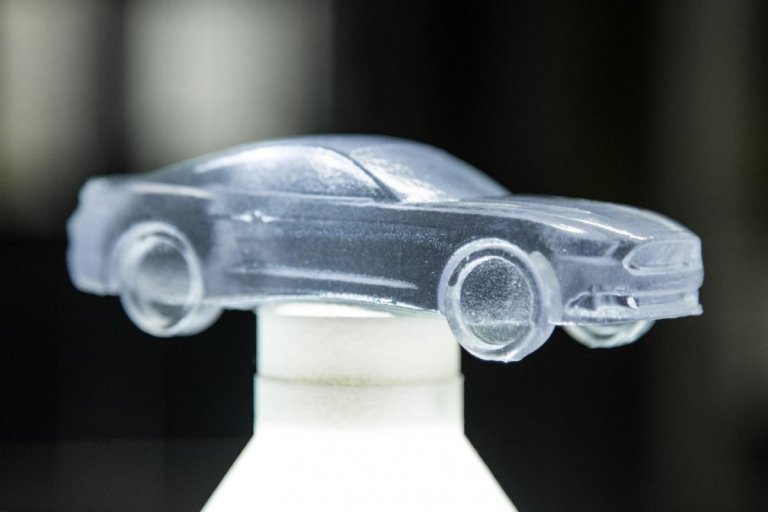

Метод многоструйного моделирования примеры

Это одна из наиболее распространенных профессиональных методик аддитивного производства, нашедшая широкое применение вне аэрокосмической, автомобильной и инженерной отраслей промышленности. Если говорить о серьезной технологии 3Д печати, предназначенной скорее для декоративного применения, метод многоструйного моделирования – именно то, что нужно.

Как создаются изделия?

Построение изделия, как и во всех методиках аддитивного производства, начинается с создания 3D модели. Перед ее загрузкой в программу-слайсер модель следует проверить на ошибки и при необходимости исправить их. Это можно сделать, к примеру, в программе NetFabb. Программа-слайсер выполняет разделение модели на слои и генерацию управляющего кода для 3D принтера. Там же выставляются необходимые настройки 3D печати.

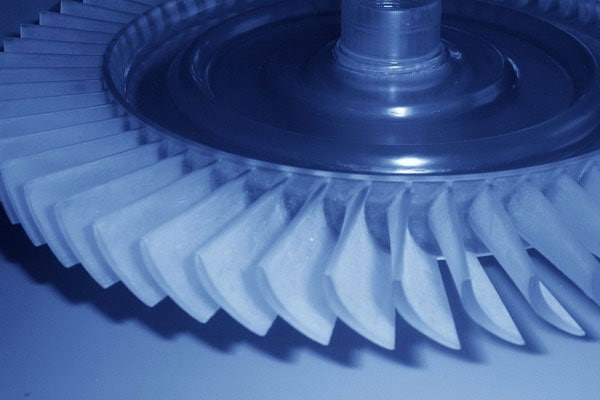

Метод многоструйного моделирования изделия

Теперь рассмотрим метод многоструйного моделирования подробно. Рабочая зона состоит из платформы построения, на которую наносятся слои материала, и печатающей головки с определенным количеством сопел. Рабочая платформа двигается по оси Z, печатающая головка – по осям XY. «Фишкой» методики является именно количество сопел – от нескольких штук, до нескольких сотен. Именно благодаря ним реализована возможность печати несколькими материалами одновременно, причем они могут существенно различаться по плотности, вязкости, и прочим характеристикам.

Метод многоструйного моделирования



Да, в качестве расходного материала могут быть даже фотополимерные смолы. В таком случае каждый наносимый слой закрепляется ультрафиолетовым излучением. В остальном технология проста: печатающей головкой на рабочую платформу слой за слоем наносится расходный материал (или их сочетание). Каждый слой соответствует слою заданной 3D модели. При необходимости под нависающими элементами выстраиваются поддерживающие структуры, которые удаляются по завершению 3Д печати.

В чем особенность методики?

Метод многоструйного моделирования необычен по многим причинам. Основная из них – возможность печати сразу множеством видов материалов одновременно. Кроме того, изделия, изготовленные по этой технологии, отличаются чрезвычайно высокой точностью, превышающей даже точность SLA/DLP 3D принтеров. Несмотря на то, что представленная методика не предназначена для работы с металлом, в списке доступного сырья достаточно материалов с высокими прочностными характеристиками. Это открывает методике MJM двери в создание функциональных прототипов.

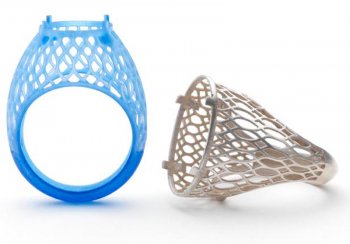

Метод многоструйного моделирования методика



Преимущества:

  • Огромный выбор расходных материалов. Метод многоструйного моделирования работает с широким ассортиментом твердых и жидких расходных материалов с самыми разнообразными характеристиками. В их числе пластик, силиконы, фотополимеры, воск и т.д.;
  • Высокая точность 3D печати. Минимальная толщина слоя у MJM 3D принтеров – всего лишь 16 микрон! Это позволяет добиться невероятной детализации объектов;
  • Гибкость в воспроизведении изделий. Возможность сочетания твердых и жидких, прочных и гибких материалов в одной модели делает метод многоструйного моделирования действительно функциональным;
  • Возможность создания объектов со сложной геометрией. Несмотря на необходимость построения поддержек эта технология практически не ограничивает вас в форме создаваемых изделий;
  • Разнообразие сфер применения. Мультифункциональность методики открывает ей двери в самые разнообразные уголки нашей жизни, не ограничиваясь лишь промышленными сферами производства;
  • Простота в работе с 3D принтерами. Создатели технологии позаботились о том, чтобы работать с устройствами их фирмы было максимально просто и комфортно. Однако стоимость оборудования пока не позволяет применять метод многоструйного моделирования в бытовых целях.

Какие применяются материалы?

На заре своего развития метод многоструйного моделирования мог работать лишь с обыкновенными термопластиками. Однако по мере развития технологии список доступных материалов расширялся, и теперь пользователям доступна широкая линейка восков и фотополимеров с самыми разнообразными свойствами.

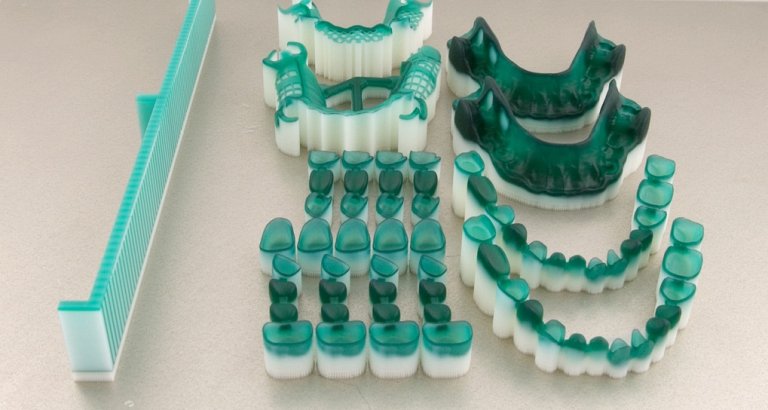

Для чего нужен метод многоструйного моделирования

Так, в 3D принтерах ProJet применяется собственная марка расходных материалов под названием VisiJet. На сегодняшний день эта линейка настолько пестрит разнообразием механических свойств материалов, что вывела указанные 3D принтеры на уровень монополистов в своей категории аддитивного производства.

Примеры 3D принтеров

Ниже приведены распространенные 3D принтеры, работающие по технологии MJM, которые представлены в нашем магазине. По вопросам заказа оборудования обращайтесь к нам по телефону или электронной почте, указанным в разделе «Наши контакты».

Где используется метод многоструйного моделирования?

Сферы применения методики чрезвычайно разнообразны. По сути, метод многоструйного моделирования настолько универсален, что может использоваться практически во всех сферах, где важна детализация, точность и сочетание материалов с различными механическими свойствами в одной модели. Среди основных сфер применения можно выделить:

  • Образование. В том числе и области медицины. Сочетание разнообразных материалов позволяет создавать реалистичные модели, идеально подходящие для образовательных целей;
  • Стоматология. Среди материалов VisiJet даже есть отдельная линейка стоматологических восков и фотополимеров. Настоящая находка для дантистов;
  • Ювелирное дело. Метод многоструйного моделирования – еще более профессиональный помощник в ювелирном деле, чем SLA и DLP 3Д печать;
  • Промышленный дизайн. Эта технология позволяет в точности воспроизвести проектируемое изделие чтобы внести правки еще на этапе разработки;
  • Макетирование. Больше никаких модульных конструкций – метод многоструйного моделирования позволит воспроизвести макет целиком, с чрезвычайной точностью и детализацией;
  • Прототипирование. Точные, детальные прототипы позволят внести правки в проект на ранних этапах производства.

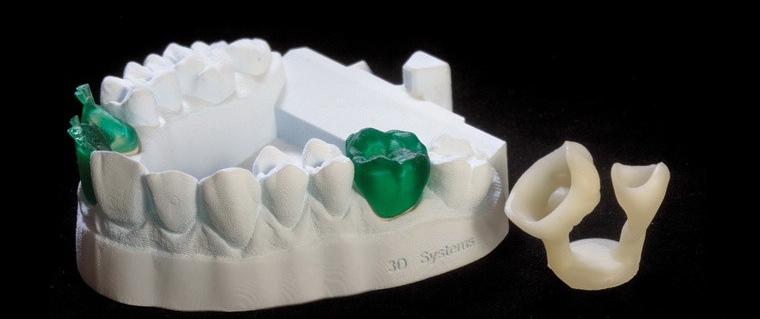

Зачем нужен метод многоструйного моделирования

С другими познавательными статьями о видах печати вы можете ознакомиться на этой странице. Также предлагаем заглянуть в наш интернет-магазин, где представлен широкий ассортимент товаров для разнообразных видов 3D печати.
