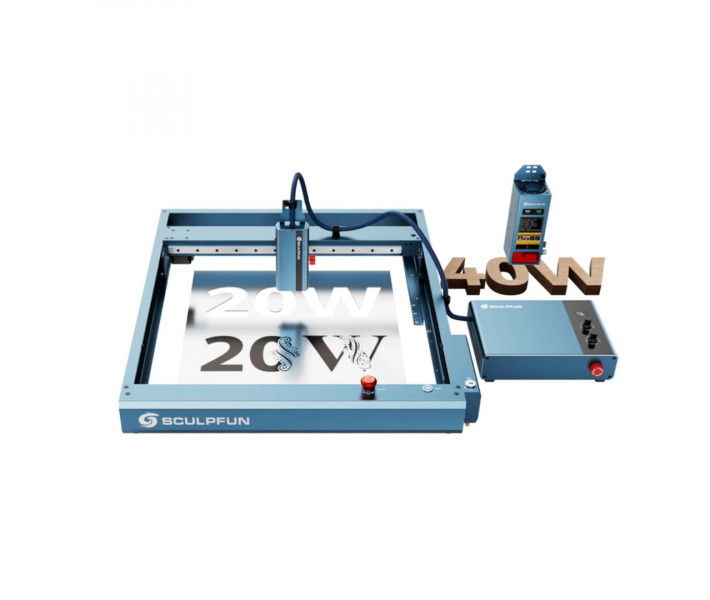

Лазерний гравер SCULPFUN A9 Ultra Dual 40W IR20W

Подвійна лазерна система для гравіювання в A9 Ultra Dual від SCULPFUN

SCULPFUN A9 Ultra Dual IR20W — лазерний гравер із посиленою рамою, діодним лазером на 40 Вт та інфрачервоним лазером на 20 Вт, призначений для обробки металевих і неметалевих поверхонь. Конструкція забезпечує гравіювання, кольорове маркування та різання в межах робочої зони 400x400 мм. Пристрій розроблений для дрібносерійного виробництва, брендування та виготовлення персоналізованої продукції.

Ключові технічні переваги A9 Ultra Dual

• Універсальність Dual-технології. Миттєве перемикання між інфрачервоним та діодним випромінювачем для роботи з металами, пластиком та деревом на одному верстаті.
• Велика робоча область. Поверхня розміром 400x400 мм дозволяє обробляти габаритні заготовки без додаткового переміщення.
• Швидкісна кінематика. Максимальна швидкість руху становить 36000 мм/хв, що скорочує час виконання завдань.
• Гнучкість діодного випромінювача. Можливість роботи діодного лазера в режимах потужності 20 Вт або 40 Вт.

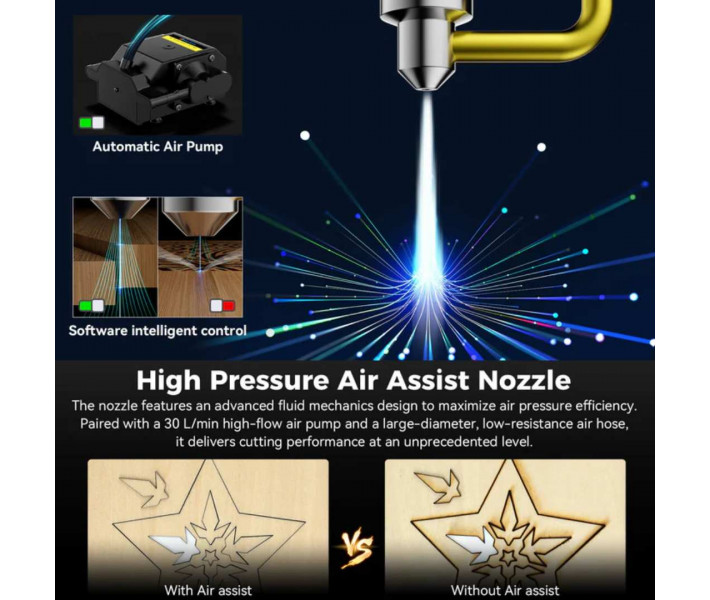

• Інтегрована система Air Assist. Вбудоване повітряне сопло для чистого різання без нагару.
• Комплексна безпека. Датчик нахилу корпусу та кінцеві вимикачі для захисту оператора й обладнання.

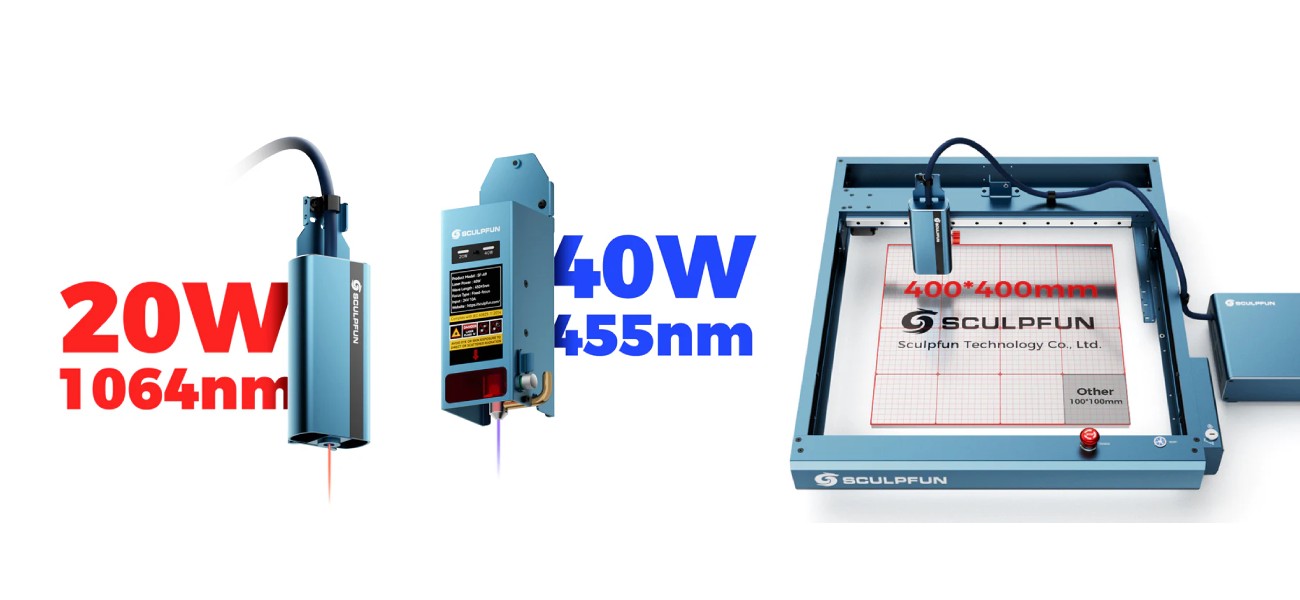

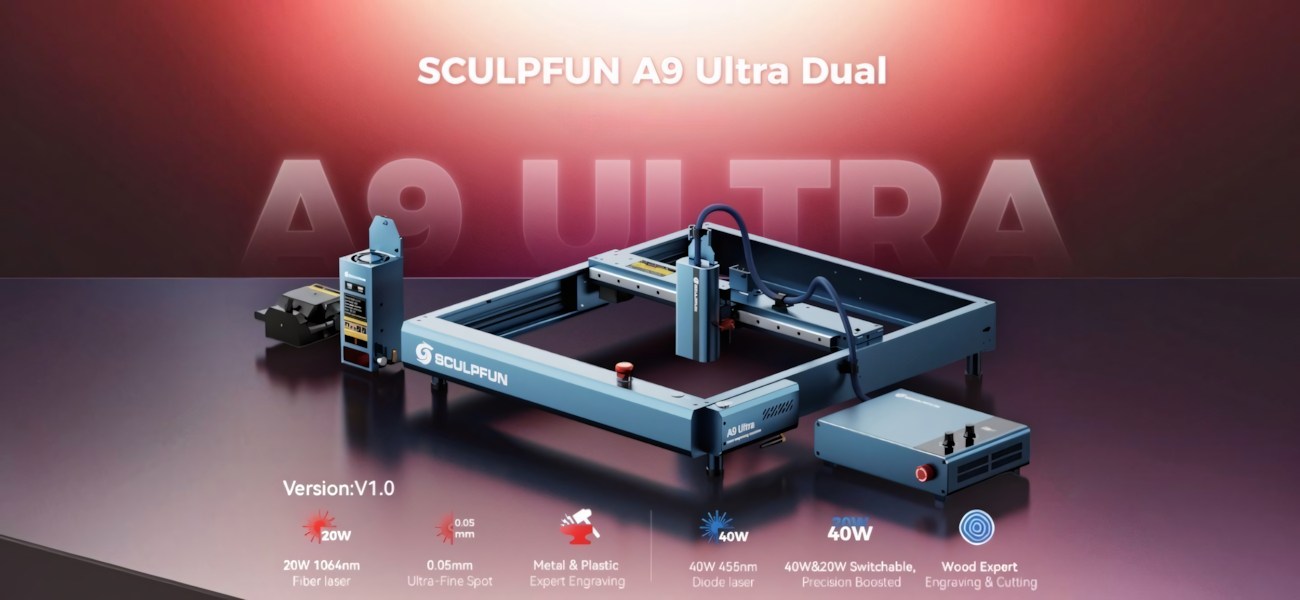

Два лазерні модулі для різних матеріалів

Головна інженерна перевага SCULPFUN A9 Ultra Dual 40W IR20W полягає в інтеграції двох різнотипних джерел випромінювання на одній платформі. Конструкція верстата дозволяє дозволяє закривати повний цикл виробництва сувенірів та табличок без придбання окремих верстатів.

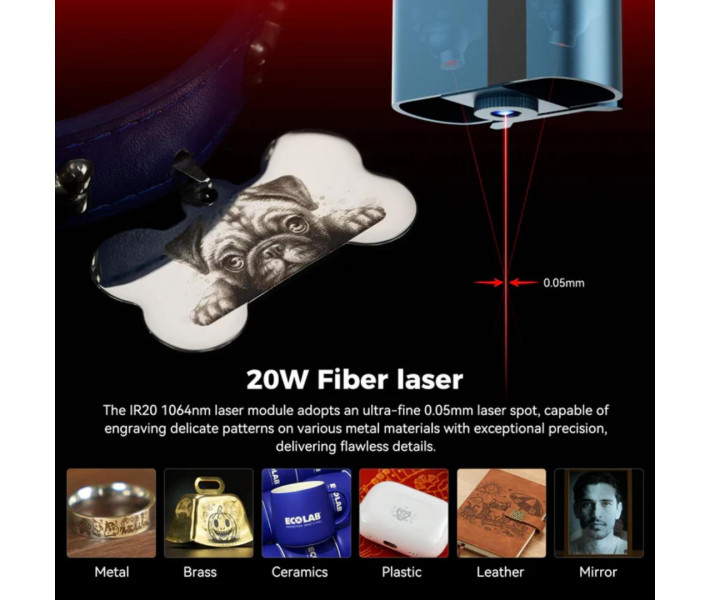

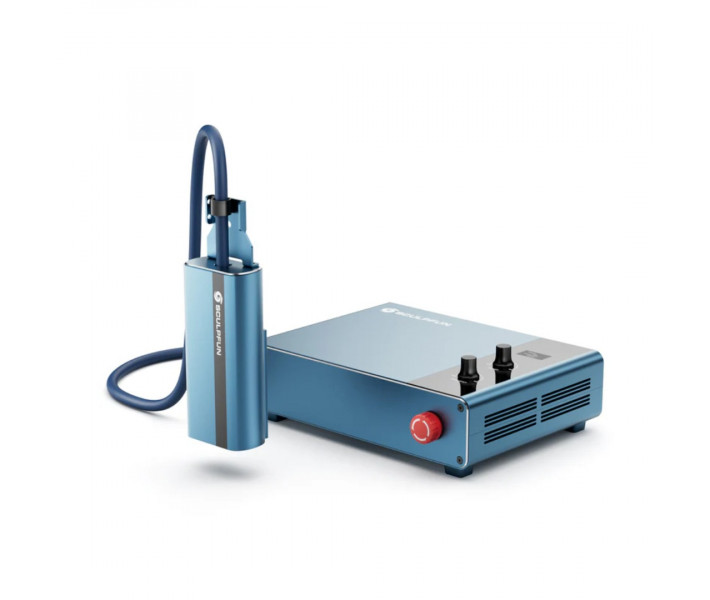

20 Вт інфрачервоний волоконний лазер

Волоконний лазер потужністю 20 Вт працює на довжині хвилі 1064 нм і призначений для високоточного гравіювання металів та маркування пластику. Модуль забезпечує ефективне оброблення виробів із нержавіючої сталі, алюмінію, латуні, золота, срібла, титана, платини та заліза.

40 Вт діодний лазер

Діодний лазер потужністю 40 Вт із довжиною хвилі 455 нм використовується для різання та гравіювання деревини, шкіри, МДФ, тканини, бамбука та інших неметалевих матеріалів.

Точність та якість обробки на гравері A9 Ultra Dual

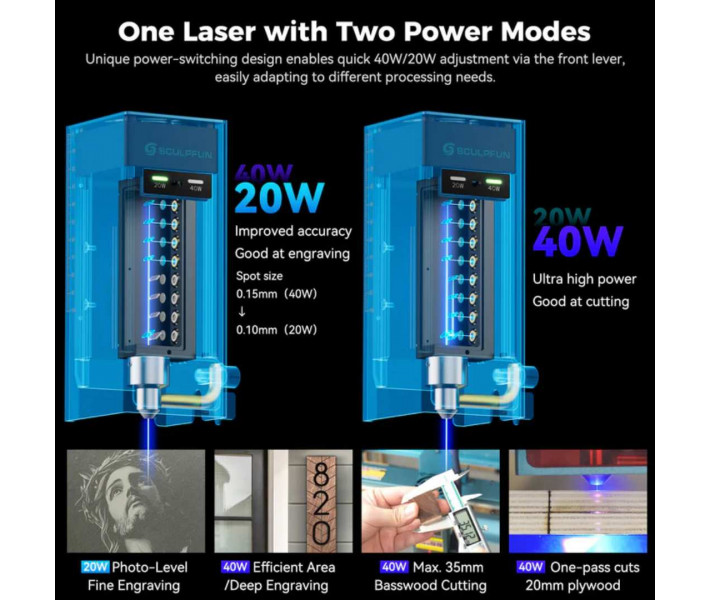

Мінімальний розмір сфокусованої точки інфрачервоного променя становить усього 0.05 мм, що гарантує ювелірне відтворення мікрошрифтів та складних графічних емблем. Для діодного модуля SCULPFUN A9 Ultra Dual передбачено перемикання фокусних плям розміром 0.1 мм та 0.15 мм, що дозволяє оператору гнучко балансувати між деталізацією малюнка та швидкістю пропалювання. Зручне ручне налаштування фокуса допомагає миттєво адаптувати оптику під товщину обраного матеріалу.

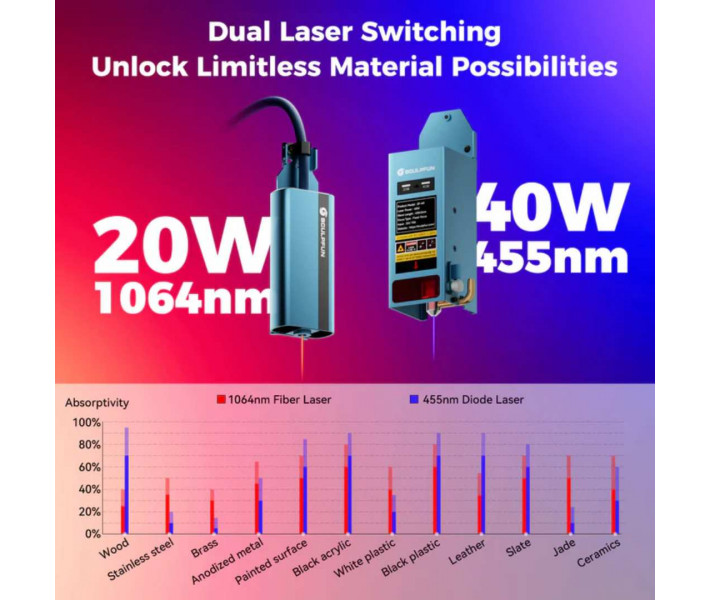

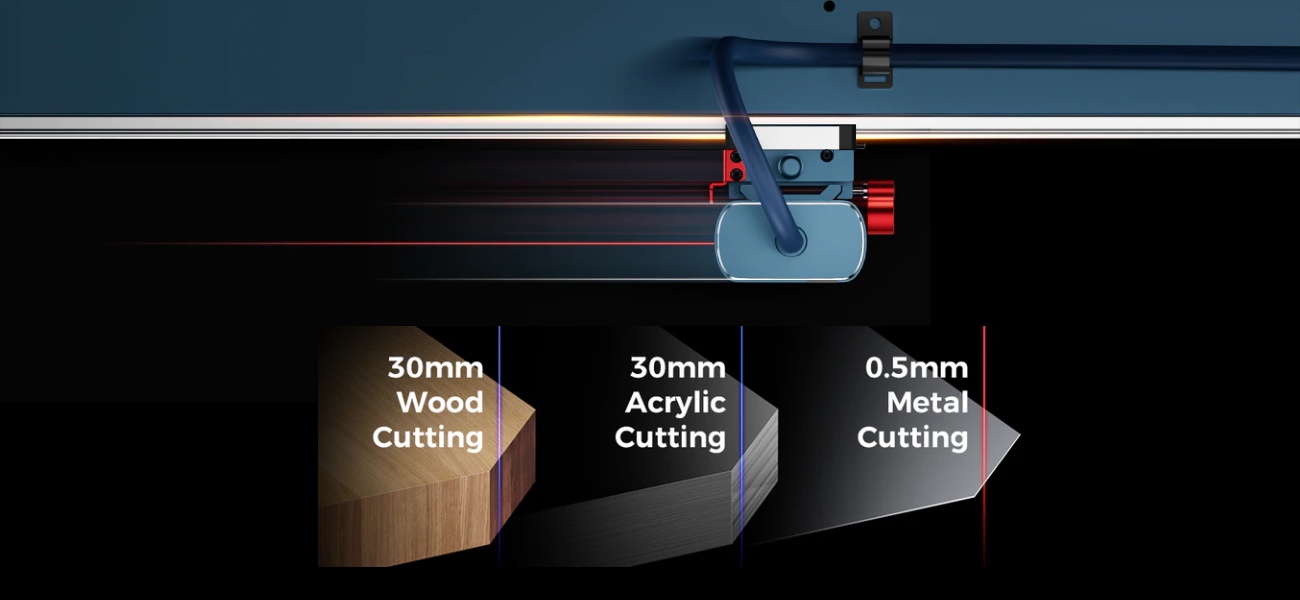

Сумісні матеріали

Залежно від встановленого лазерного модуля обладнання підтримує роботу з широким переліком матеріалів. Це дозволяє використовувати один лазерний гравер для різних напрямків виробництва та персоналізації продукції.

• Матеріали для діодного лазера: деревина, папір, шкіра, МДФ, фетр, бамбук, тканина, темний акрил, темне скло, кераміка, нефрит, мармур, сланець, цемент, цегла, покриті та фарбовані метали.
• Матеріали для волоконного лазера: нержавіюча сталь, алюміній, латунь, срібло, золото, титан, платина, залізо та пластики.

Робоча зона та продуктивність

SCULPFUN A9 Ultra оснащений робочою областю 400 x 400 мм, що дозволяє працювати з великими заготовками без додаткового позиціонування. Максимальна швидкість переміщення до 36000 мм/хв допомагає скоротити час виконання замовлень під час серійної обробки виробів.

Як розпочати роботу з лазерним гравером

Для першого запуску лазерного гравера виконайте покрокове налаштування обладнання та проведіть тестову обробку матеріалу.

1. Зберіть раму гравера A9 Ultra відповідно до інструкції виробника.
2. Встановіть необхідний для поточної задачі діодний 40W або інфрачервоний волоконний 20W лазерний модуль.
3. Підключіть блок живлення та кабелі.
4. Під'єднайте обладнання через Wi-Fi, Bluetooth або USB.
5. Встановіть і налаштуйте LightBurn або LaserGRBL.
6. Виконайте фокусування лазера.
7. Проведіть тестову обробку матеріалу.
8. Виконайте перший робочий проєкт.

Після підбору оптимальних параметрів швидкості та потужності результати можна зберегти у програмному забезпеченні для подальшого використання з аналогічними матеріалами.

Наочний процес налаштування та експлуатації лазерного гравера SCULPFUN A9 Ultra Dual 40W IR20W дивіться у відео:

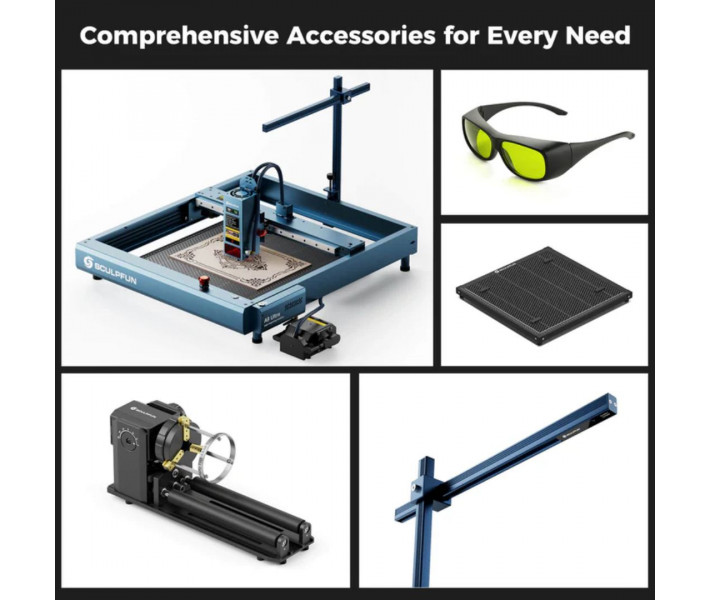

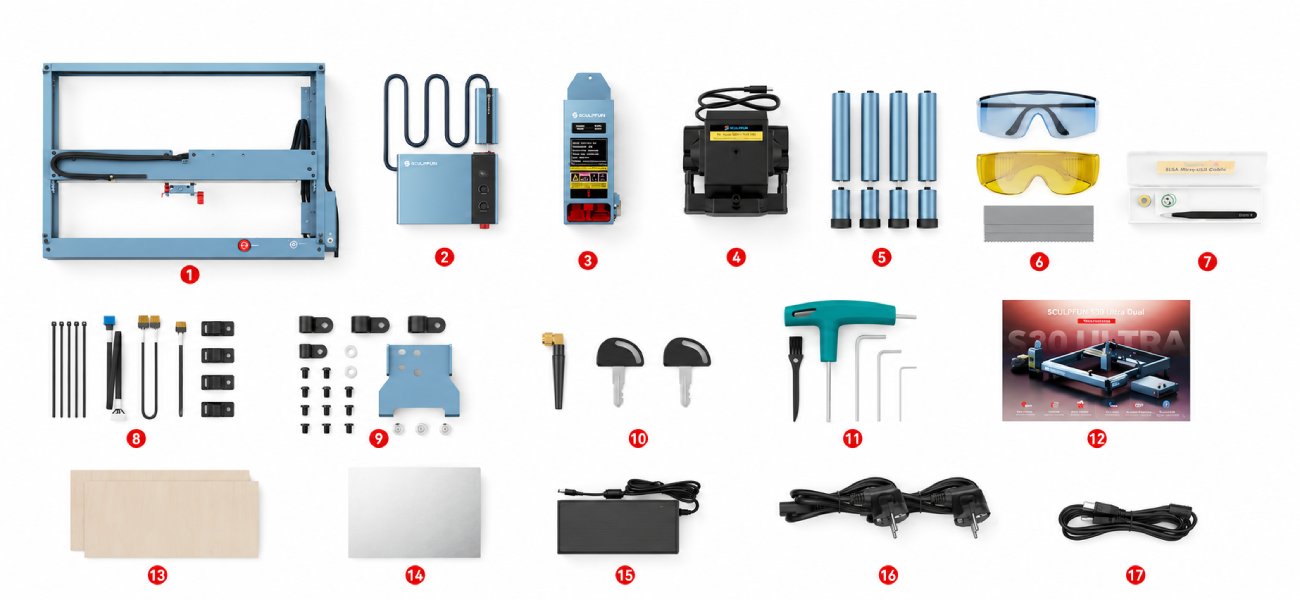

Що входить в комплектацію A9 Ultra Dual

Комплект постачання містить основні компоненти для складання обладнання та початку роботи. У наборі присутні обидва лазерні модулі, аксесуари для монтажу та елементи для тестування системи.

• Верстат SCULPFUN A9 Ultra. Основний рамний модуль координатного столу.
• Волоконний лазерний модуль 20 Вт. Змінний випромінювач для гравіювання металів і пластику.
• Діодний лазерний модуль 40 Вт. Змінний випромінювач для різання та обробки неметалевих матеріалів.
• Повітряний насос. Компресор для забезпечення стабільного обдуву повітрям.
• Подовжувачі опор. Спеціальні підставки для збільшення висоти робочої зони.
• Захисні окуляри. Оптичний аксесуар для безпеки очей оператора.
• Набір для обслуговування лінзи. Фірмовий комплект для очищення захисної оптики.
• Комплект кабелів. Шлейфи для комутації внутрішніх компонентів обладнання.
• Набір гвинтів. Кріпильні елементи для збирання металевої конструкції.
• Ключі. Монтажний інструмент для фіксації та регулювання механічних вузлів.
• Набір інструментів. Додатковий інвентар для точного налаштування верстата.
• Інструкція користувача. Детальний посібник зі встановлення та експлуатації.
• Липова фанера. Дерев'яна заготовка для тестового різання та випалювання.
• Алюмінієва пластина. Металевий зразок для тестового інфрачервоного гравіювання.
• Адаптер живлення. Блок для підключення обладнання до електромережі.
• Кабель живлення. Шнур подачі напруги до блока живлення.
• Кабель передачі даних. Інтерфейсний дріт для підключення гравера до комп'ютера.

Технічні характеристики A9 Ultra Dual 40W IR20W

Практичні рекомендації

• Чітко розділяйте завдання, для маркування нержавійки чи пластику активуйте інфрачервоний волоконний лазер 20 Вт, а для глибокого розкрою фанери та МДФ — потужний діодний лазер 40 Вт.
• Завжди перевіряйте точність фокусної відстані перед запуском нового циклу, оскільки від цього параметра безпосередньо залежить ширина різу та чіткість ліній гравіювання.
• Створюйте власну бібліотеку матеріалів у програмі LightBurn, що дозволить запускати повторні комерційні замовлення в один клік із передбачуваним результатом.
• Регулярно очищуйте захисне скло лазеру за допомогою набору Laser Lens Repair Kit, що входить до комплекту. Забруднення оптики кіптявою та пилом зменшує ефективну потужність лазерного променя та підвищує ризик перегріву захисної лінзи.

Плануєте розширення можливостей майстерні без придбання кількох верстатів? SCULPFUN A9 Ultra Dual 40W + 20W IR поєднує два лазерні модулі, що дають змогу працювати без використання окремого обладнання.
