Лазерний модуль Sculpfun 33W Upgrade Kit

Комплект модернізації лазерного модуля 33 Вт для серій S30, S9 та S6

Sculpfun 33W Laser Module Upgrade Kit — це комплект модернізації діодного лазерного модуля, призначений для збільшення потужності різання до 33 Вт, різання деревини товщиною до 20 мм і фанери до 15 мм за один прохід, а також підвищення швидкості обробки матеріалів. Комплект сумісний із моделями S30 Ultra Series, S30 Series, S9, S6 та S6 Pro.

Головні переваги модернізації до 33 Вт

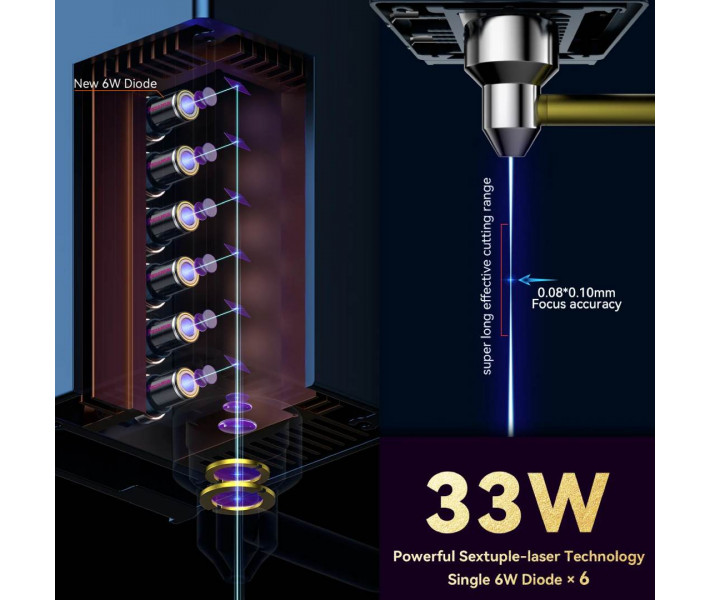

• Висока продуктивність різання. Дозволяє обробляти матеріали за меншу кількість проходів і скорочує час виконання завдань. Лазерний модуль 33 Вт побудований на базі посиленого діодного випромінювача та має підвищену ефективність різання.

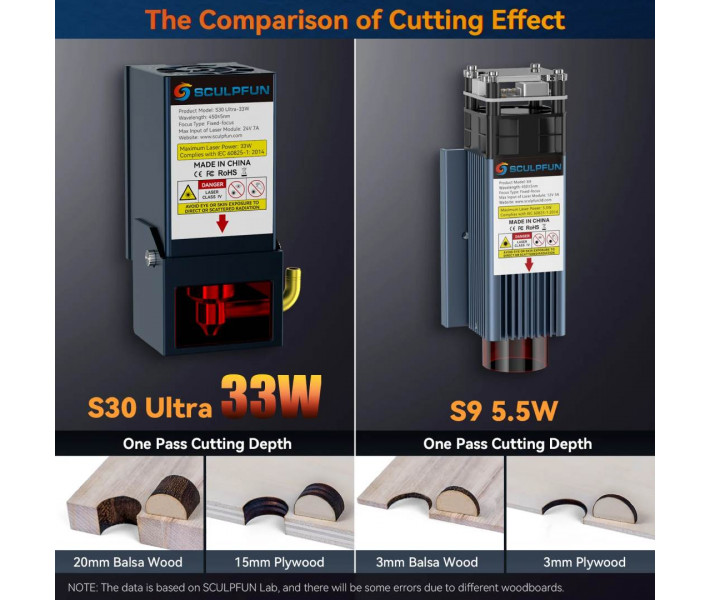

• Робота з матеріалами великої товщини. Дає можливість виконувати різання товстих деревних матеріалів без багаторазового проходження контуру. Комплект дозволяє різати деревину бальзи товщиною до 20 мм і фанеру до 15 мм за один прохід.

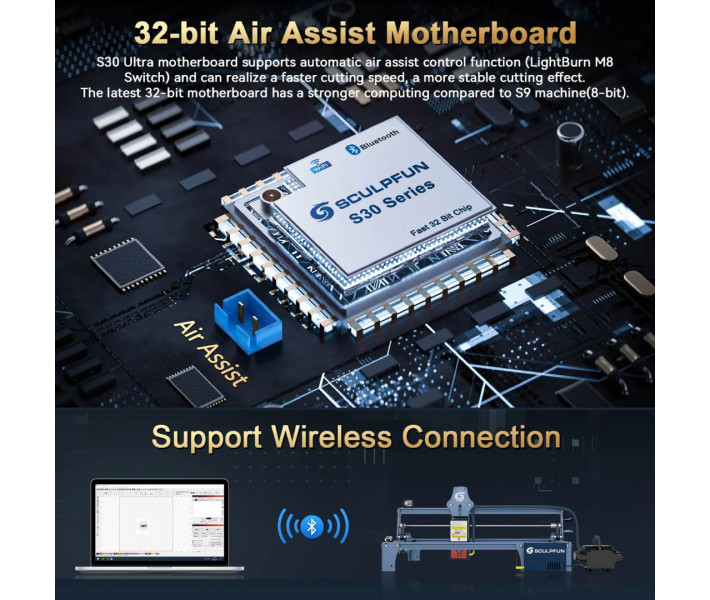

• Швидке та стабільніше керування обладнанням. Формує точність виконання завдань на високих швидкостях. Оновлена 32-бітна материнська плата підтримує автоматичне керування Air Assist та Bluetooth-підключення.

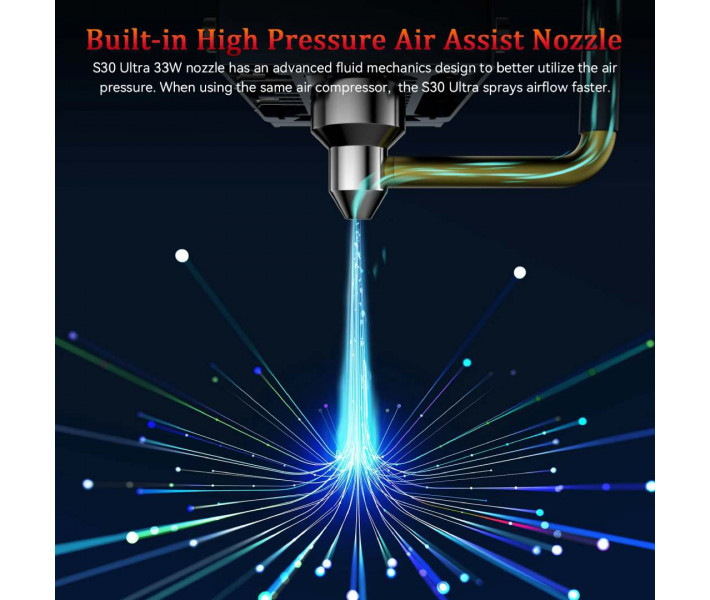

• Чистіший край різу без надлишкового нагару. Зменшує кількість нагару на кромках і покращує якість обробки матеріалів. Повітряний насос із потоком 13.5 м/с подає повітря безпосередньо в зону різання, що сприяє ефективнішому відведенню продуктів горіння.
• Автоматичне позиціювання заготовок. Спрощує серійне виготовлення деталей і повторювані операції. Кінцеві вимикачі по осях X та Y активують функції повернення в початкову точку та точного позиціювання.

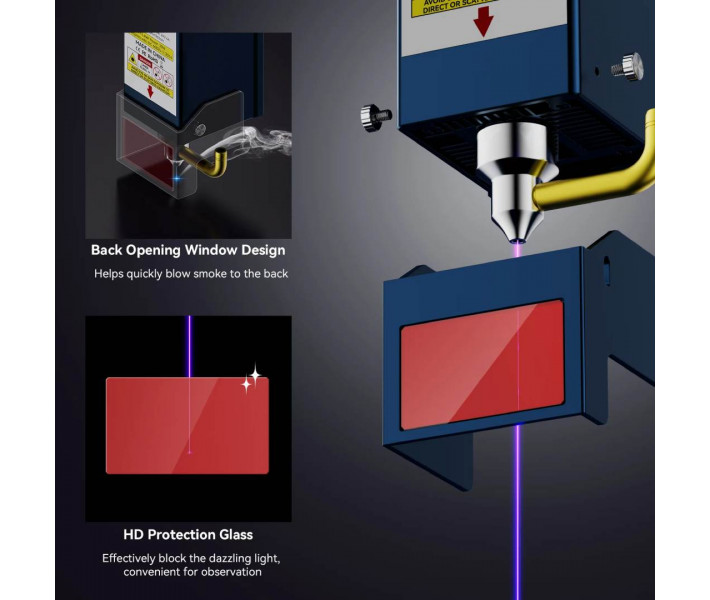

• Додатковий захист під час роботи. Зменшує прямий вплив лазерного випромінювання. Комплект оснащений знімним скляним захисним екраном, який встановлюється безпосередньо на лазерний модуль.
• Зручне налаштування робочої зони. Дозволяє адаптувати конструкцію під різні сценарії використання. Скляний захисний екран можна швидко демонтувати або встановити за потреби.

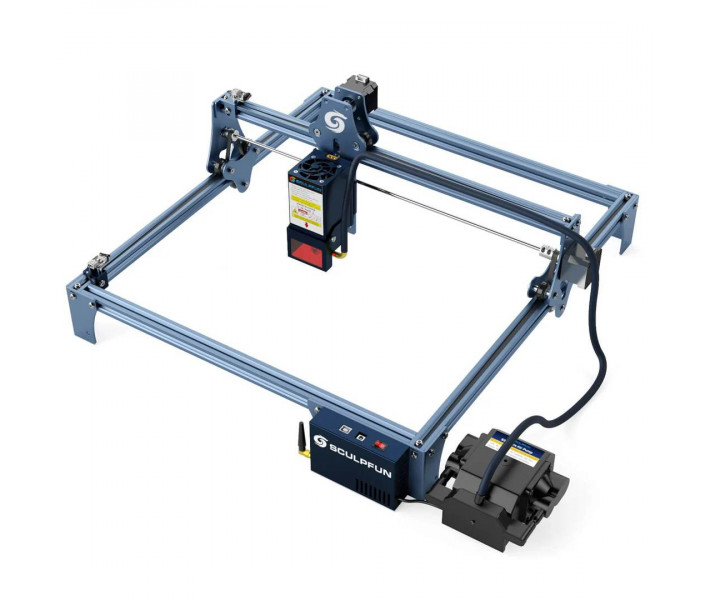

• Модернізація без заміни обладнання. Дозволяє оновити наявний лазерний гравер до конфігурації Ultra 33W. Комплект сумісний із серіями S30 Ultra, S30, S9, S6 та S6 Pro, а також деякими аналогічними двокоординатними системами.

Принцип роботи та функціональні можливості

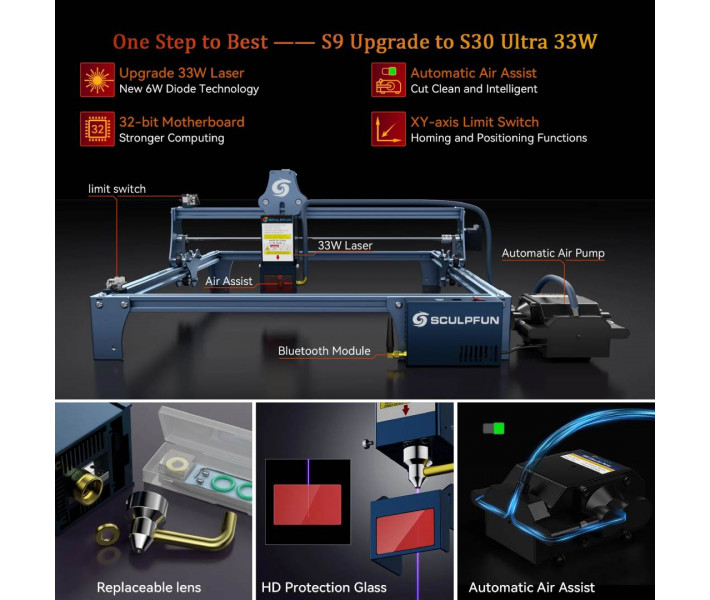

Комплект призначений для переобладнання сумісних лазерних верстатів до конфігурації Sculpfun Ultra 33W. До складу входить новий лазерний модуль, 32-бітна материнська плата, система Air Assist і компоненти для позиціювання. Плата підтримує автоматичне керування подачею повітря та Bluetooth-підключення. Повітряний насос зі швидкістю потоку 13.5 м/с подає повітря безпосередньо в зону різання, що допомагає підтримувати чистішу лінію різу. Для захисту оптики використовується змінна захисна лінза, а для роботи оператора передбачений знімний скляний екран.

Комплект підходить для виконання широкого спектра завдань із різання та гравіювання на сумісному лазерному обладнанні.

Практичне застосування Sculpfun 33W

Після модернізації обладнання може використовуватися для виконання таких завдань.

• Різання фанери.
• Різання деревини бальзи.
• Гравіювання деревини.
• Виготовлення макетів.
• Серійне виробництво деталей.
• Повторюване позиціювання заготовок.
• Майстерні лазерної обробки.
• Модернізація наявних лазерних граверів Sculpfun.

Можливості комплекту дозволяють використовувати модернізоване обладнання як для індивідуального виготовлення виробів, так і для регулярних виробничих завдань.

Сумісні моделі лазерних граверів

Комплект розроблений для модернізації лазерних граверів Sculpfun та підтримує встановлення на такі моделі:

• Sculpfun S30 Ultra Seriesж;
• Sculpfun S30 Series;
• Sculpfun S9;
• Sculpfun S6;
• Sculpfun S6 Pro.

Сумісність комплекту з окремими моделями може вимагати використання адаптерного кабелю. Для граверів із лінійними напрямними та моделей серії S30 адаптер входить до схеми підключення через особливості конструкції осі X. Для інших сумісних моделей додаткове підключення не потрібне.

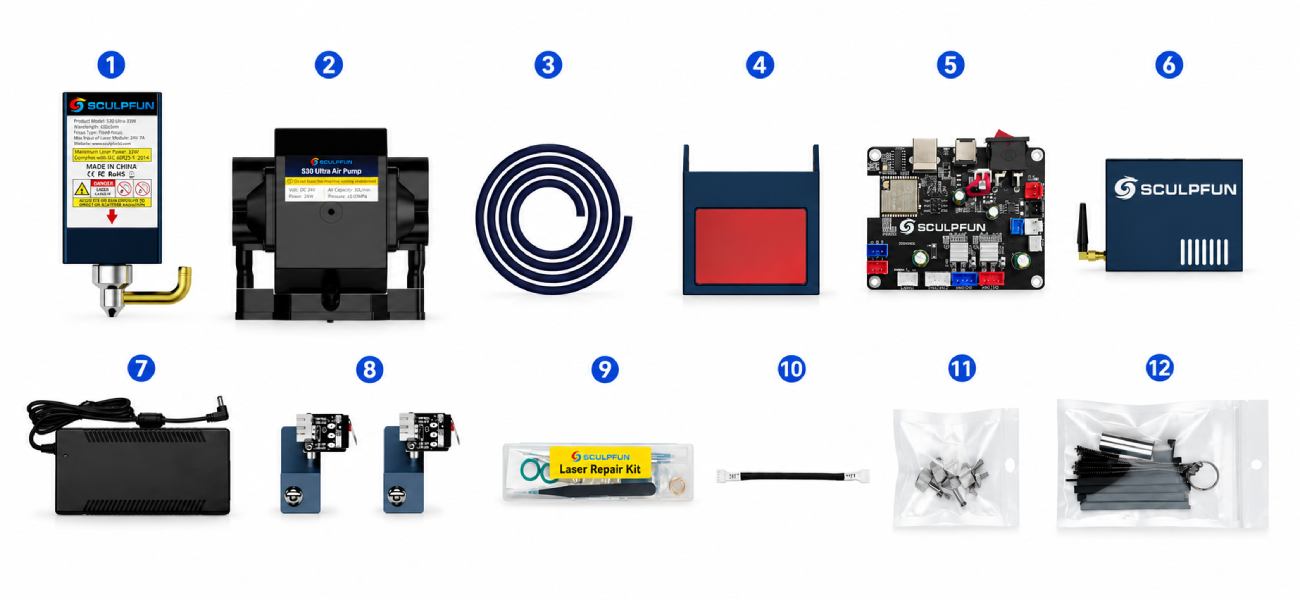

Комплектація Sculpfun 33W

Набір містить основні вузли, необхідні для модернізації сумісного лазерного гравера до конфігурації 33 Вт. До набору входять вузли для різання, керування, подачі повітря, підключення та обслуговування лазерного модуля.

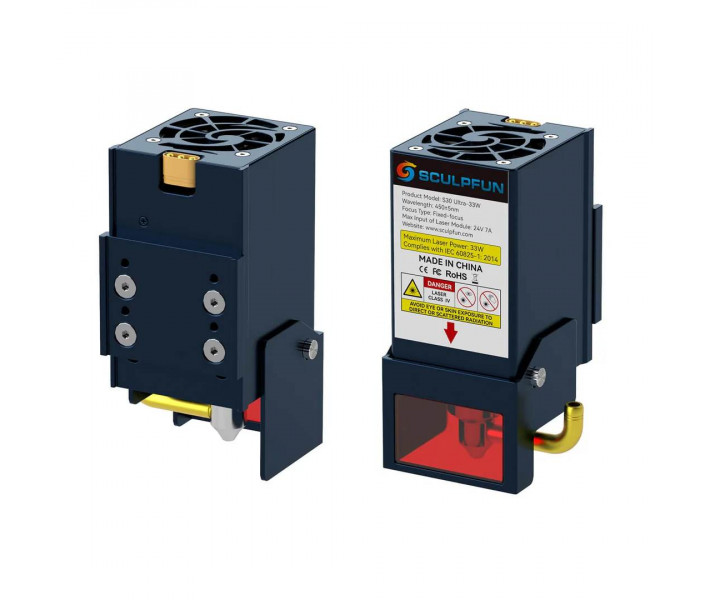

1. Лазерний модуль Sculpfun Ultra 33W — 1 шт.
2. Захисний екран лазерного модуля — 1 шт. Для зменшення впливу лазерного випромінювання під час роботи.
3. Кінцеві вимикачі — 2 шт. Для осей X та Y, забезпечують функції позиціювання.
4. Материнська плата S30 Ultra — 1 шт. Для керування роботою обладнання.
5. Повітряний насос S30 Ultra Air Pump — 1 шт. Для роботи системи Air Assist.
6. Бездротовий Bluetooth-модуль — 1 шт. Для бездротового підключення та керування.
7. Повітряна трубка — 1 шт. Для подачі повітря до лазерного модуля.
8. Кабель підключення — 1 комплект. Для з'єднання компонентів системи.
9. Блок живлення — 1 шт. Для живлення комплекту модернізації.

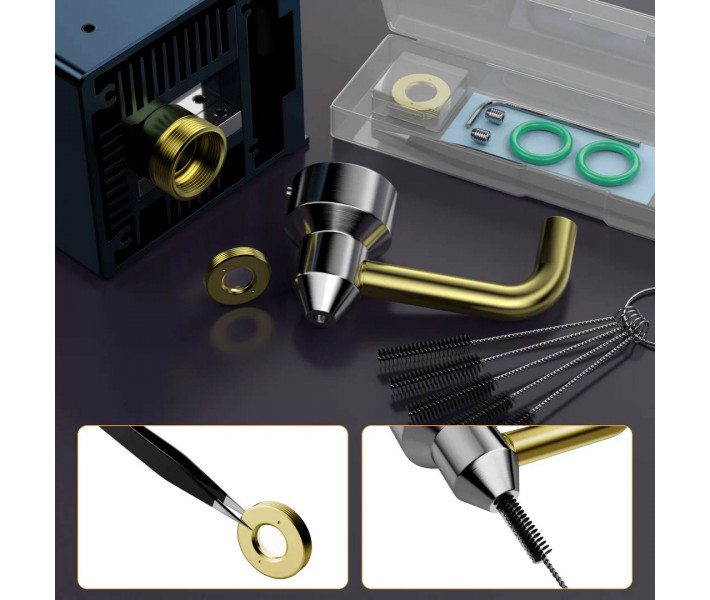

10. Laser Repair Kit — 1 комплект. Для обслуговування та заміни елементів оптичної системи.
11. Монтажні гвинти та кріплення — 1 комплект. Для встановлення компонентів на обладнання.
12. Монтажні аксесуари та стяжки — 1 комплект. Для організації та фіксації кабелів під час монтажу.

Технічні характеристики

Поради щодо використання

• Перед монтажем перевірте сумісність моделі гравера.
• Для моделей із лінійними напрямними використовуйте адаптерний кабель.
• Регулярно перевіряйте та за потреби очищуйте захисну лінзу від пилу та продуктів горіння.
• Для серійних завдань використовуйте функцію автоматичного позиціювання.
• Періодично перевіряйте кріплення лазерного модуля після тривалої роботи.
