Поворотний модуль Sculpfun RA Pro Max 4 в 1 для гравіювання циліндричних виробів
Sculpfun RA Pro Max Chuck — це багатофункціональний пристрій для обертання заготовок під час лазерного гравіювання, який поєднує роликовий механізм і кулачковий патрон в одній конструкції. Завдяки регулюванню кута від 0 до 180° та кільком варіантам фіксації він підходить для роботи з келихами, чашками, пляшками, трубами, м'ячами та іншими виробами круглої форми.
Переваги та особливості

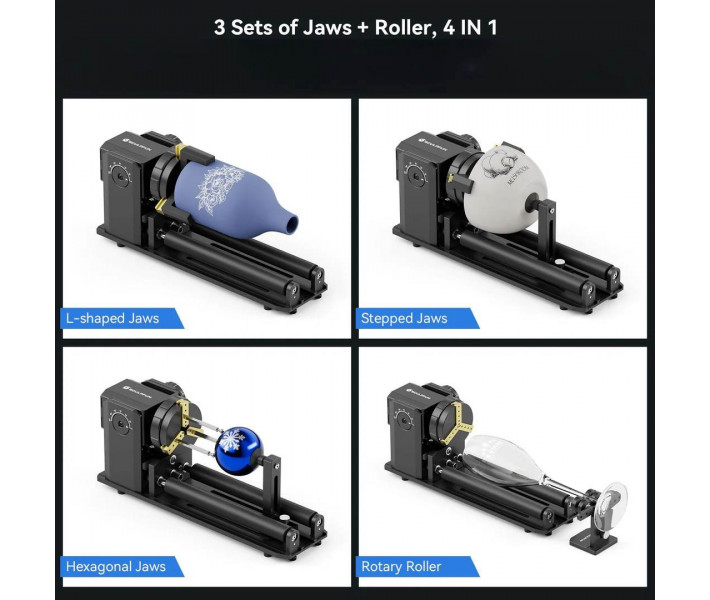

- Чотири режими роботи в одному модулі. Комплект поєднує роликовий механізм і три набори змінних кулачків. Це дозволяє працювати як зі стандартними циліндричними виробами, так і з предметами складної форми.
- Гнучке налаштування положення заготовки. Робочий вузол регулюється в діапазоні від 0 до 180°. Така конструкція дозволяє адаптувати модуль до різних форм і розмірів виробів.
- Швидке зняття роликового вузла. Ролик фіксується гвинтом з нижньої сторони корпусу. Для переходу між режимами не потрібне складне розбирання.
- Підтримка виробів різного діаметра. У роликовому режимі передбачено два положення налаштування. Система сумісна з циліндричними предметами діаметром від 5 до 198 мм.
- Міцна металева конструкція. Основні елементи виготовлені з анодованого алюмінієвого сплаву. Робочі кулачки виконані з латуні для надійного затиску заготовок.

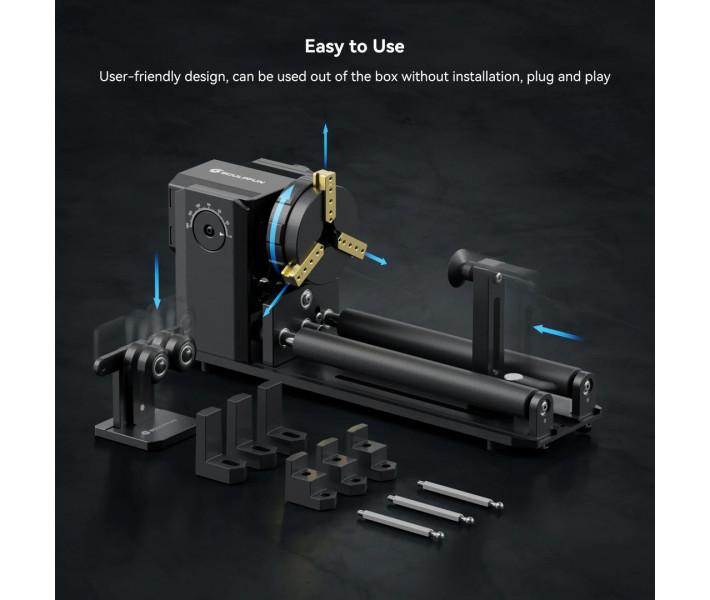

- Підключення без додаткового складання. Модуль постачається з необхідними кабелями для підключення до лазерного гравера. Після з'єднання з роз'ємом крокового двигуна осі Y можна переходити до налаштування роботи.

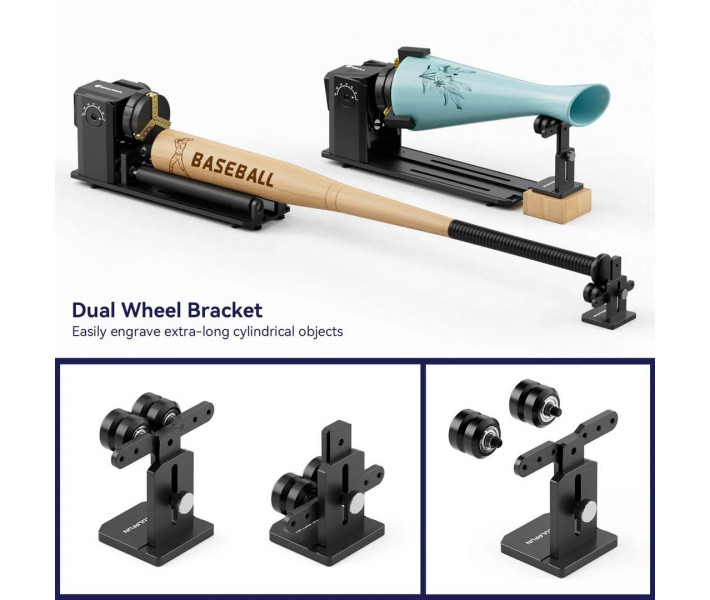

- Допоміжна система підтримки виробів. До комплекту входять задня опора та двоколісний кронштейн. Вони допомагають утримувати довгі або нестандартні заготовки під час обертання.
Конструкція та функціональні можливості

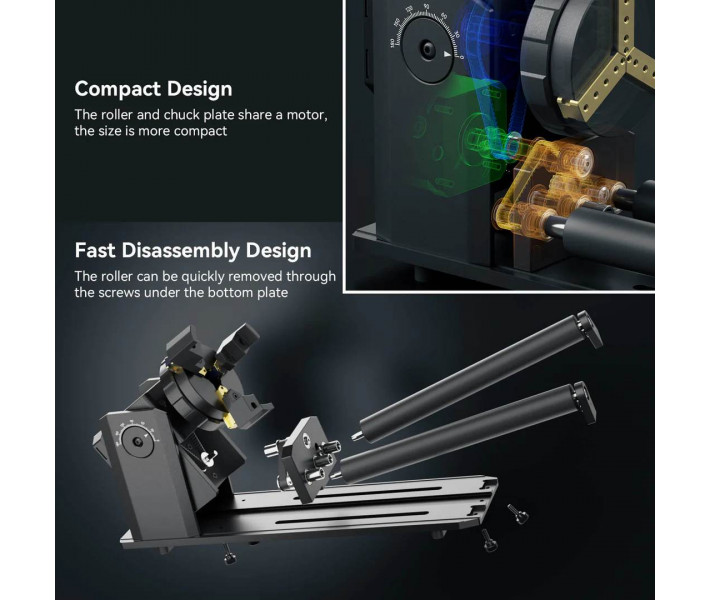

Sculpfun RA Pro Max Chuck побудований на базі спільного приводу для роликового механізму та кулачкового патрона. Таке рішення дозволило зробити пристрій компактнішим і спростити зміну режимів роботи.
У роликовому режимі заготовка обертається за рахунок контакту з приводними роликами. Передбачено два положення налаштування, що дозволяють працювати з виробами різного діаметра.

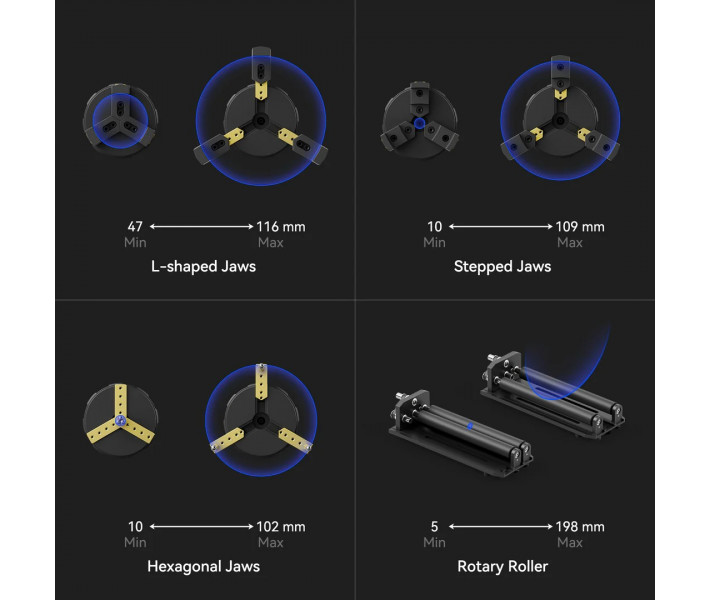

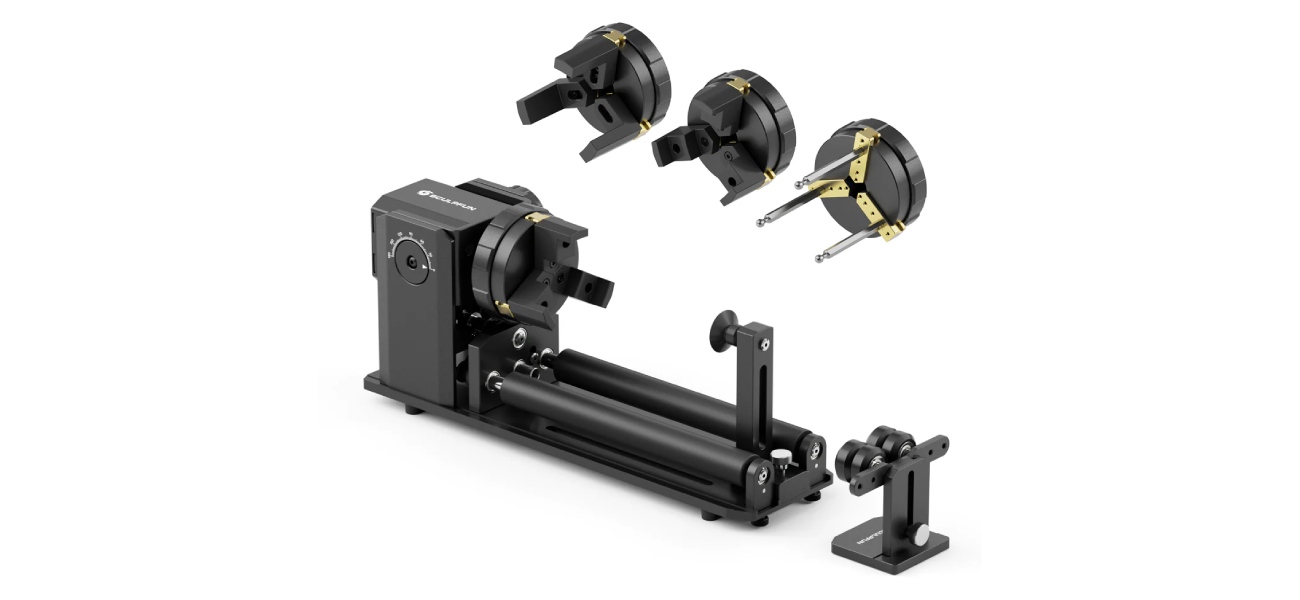

Для предметів нестандартної форми застосовуються змінні кулачки трьох типів: ступінчасті, Г-подібні та шестигранні. Вони можуть встановлюватися в різних положеннях для адаптації під конкретну форму виробу.

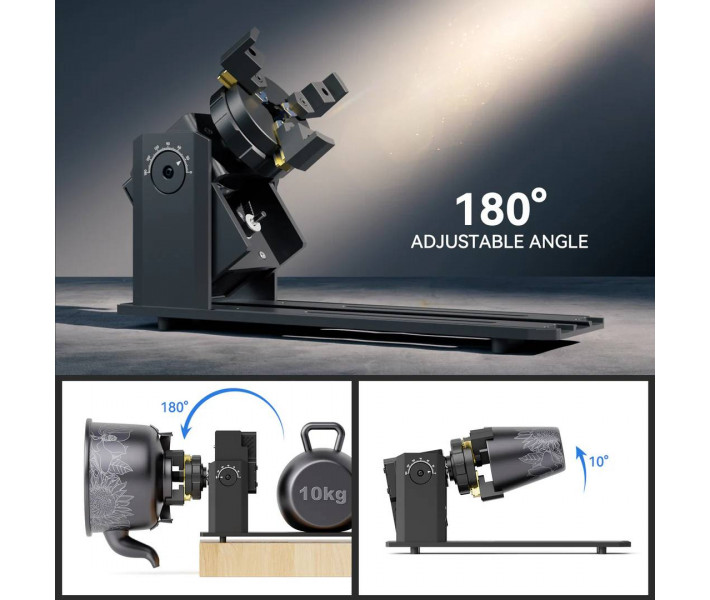

Поворотний механізм підтримує регулювання кута від 0 до 180°, що полегшує роботу з високими та великогабаритними заготовками. Додаткові опори допомагають стабілізувати довгі предмети та зменшують ризик зміщення під час гравіювання.
Модуль підключається до інтерфейсу двигуна осі Y лазерного верстата та підтримує роботу з програмами LightBurn і LaserGRBL.
Сфери застосування

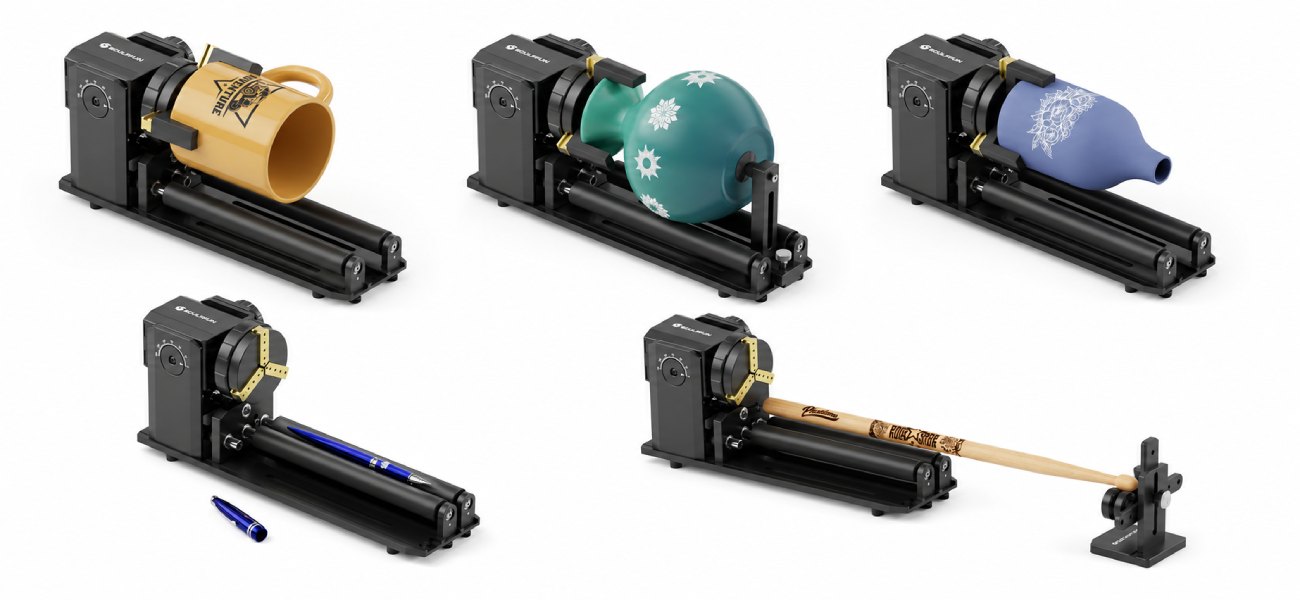

Поворотний модуль призначений для лазерного гравіювання предметів, які потребують обертання під час обробки. Завдяки кільком способам фіксації він підходить як для стандартних циліндричних виробів, так і для заготовок складної форми.
Підходить для роботи з:
- келихами;
- склянками;
- кухлями з ручкою;
- металевими трубами;
- дерев'яними циліндрами;
- термочашками;
- пляшками;
- бейсбольними м'ячами;
- бейсбольними битами;
- декоративними круглими виробами.
Модуль стане у пригоді під час персоналізації сувенірної продукції, рекламних виробів та предметів побутового призначення. Підтримка різних типів заготовок розширює можливості лазерного гравера та дозволяє виконувати більше завдань без додаткового оснащення.
Сумісність

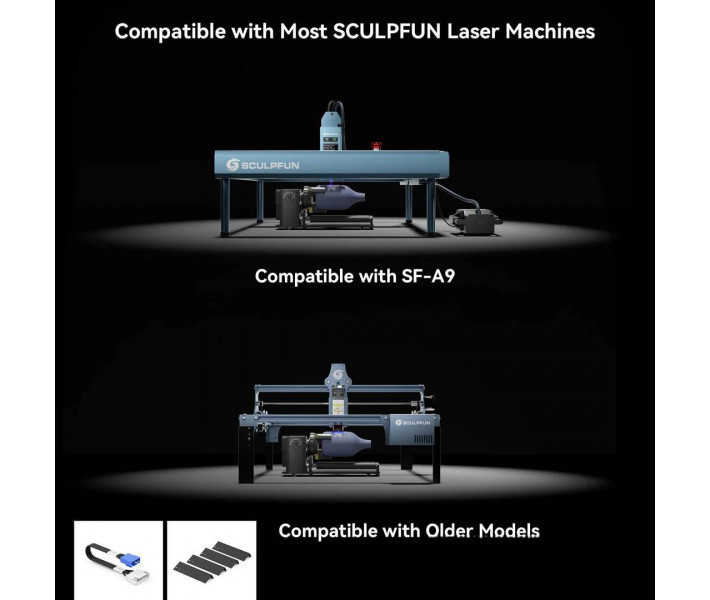

Поворотний модуль Sculpfun RA Pro Max Chuck розроблений для роботи з широким спектром лазерних граверів бренду Sculpfun та підтримує обробку заготовок різних форм. Конструкція дозволяє надійно фіксувати як стандартні циліндричні вироби, так і предмети зі складною геометрією.
Моделі лазерних граверів
- Sculpfun S6
- Sculpfun S6 Pro
- Sculpfun S9
- Sculpfun S10
- Серія Sculpfun S30
- Серія Sculpfun S30 Ultra
- Sculpfun SF-A9
- Sculpfun S70
- Sculpfun S40
- Sculpfun V5 UV Laser
Матеріали та вироби для гравіювання
- Скло
- Метал
- Деревина
- Пластик
- Пофарбовані поверхні
- Композитні матеріали, придатні для лазерного маркування та гравіювання
Залежно від способу фіксації модуль може працювати з келихами, пляшками, чашками, трубами, м'ячами та іншими круглими або конічними заготовками. Це дозволяє розширити можливості лазерного гравера без встановлення окремих спеціалізованих пристроїв.
Як почати роботу з Sculpfun RA Pro Max
Підготовка поворотного модуля до роботи займає лише кілька кроків. Перед початком гравіювання переконайтеся, що обладнання правильно підключене та налаштоване.
- Вимкніть лазерний гравер і від'єднайте кабель осі Y від штатного двигуна.
- Підключіть кабель поворотного модуля до роз'єму осі Y лазерного гравера.
- Виберіть відповідний режим роботи: роликовий механізм або один із комплектів кулачків залежно від форми заготовки.
- Встановіть і надійно зафіксуйте виріб у роликах або патроні.
- За потреби використайте задню опору або двоколісний кронштейн для стабілізації довгих заготовок.
- Відрегулюйте кут нахилу модуля та положення виробу відносно лазерної головки.
- Виконайте налаштування поворотної осі в LightBurn або LaserGRBL відповідно до параметрів обладнання.
- Перевірте напрямок обертання заготовки та проведіть тестовий запуск.
- Після перевірки налаштувань можна розпочинати лазерне гравіювання виробу.

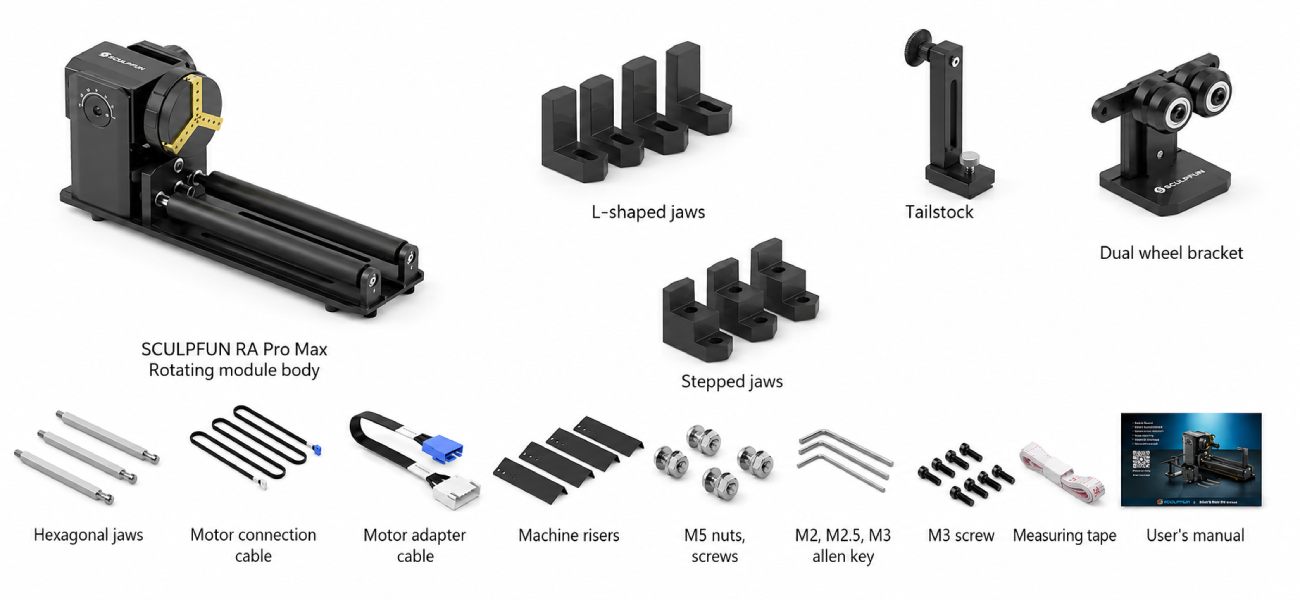

Що входить до комплекту Sculpfun RA Pro Max Chuck
Комплект містить усі необхідні елементи для підключення та роботи з лазерним гравером. Додаткові аксесуари розширюють можливості фіксації заготовок різної форми та розміру.

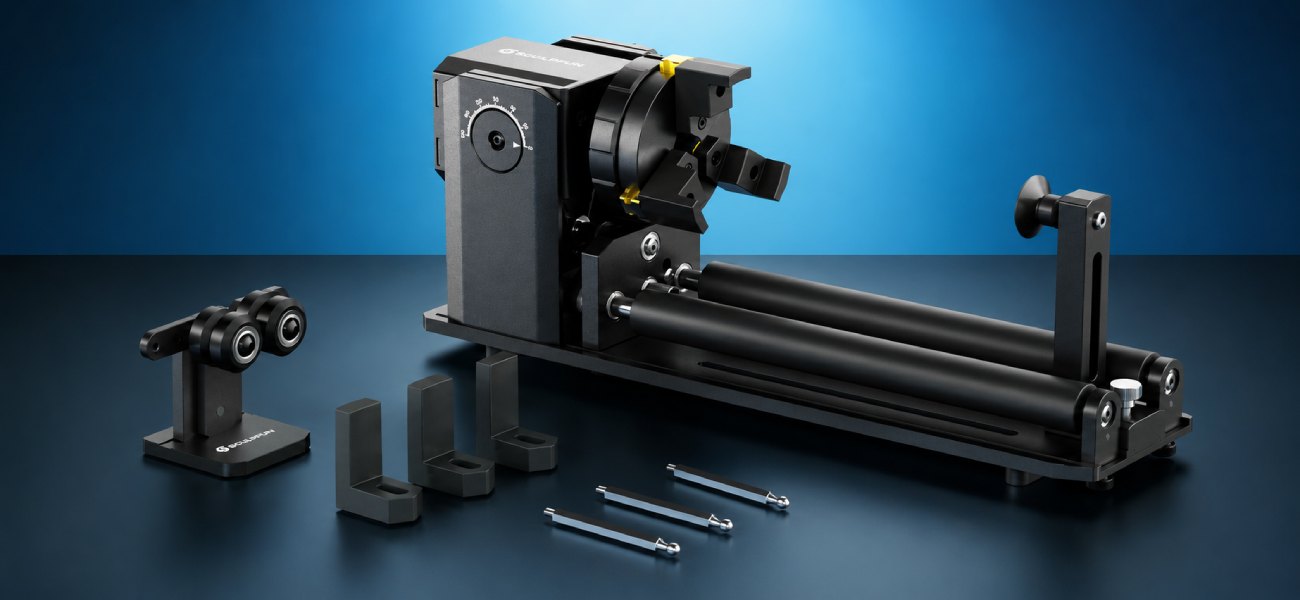

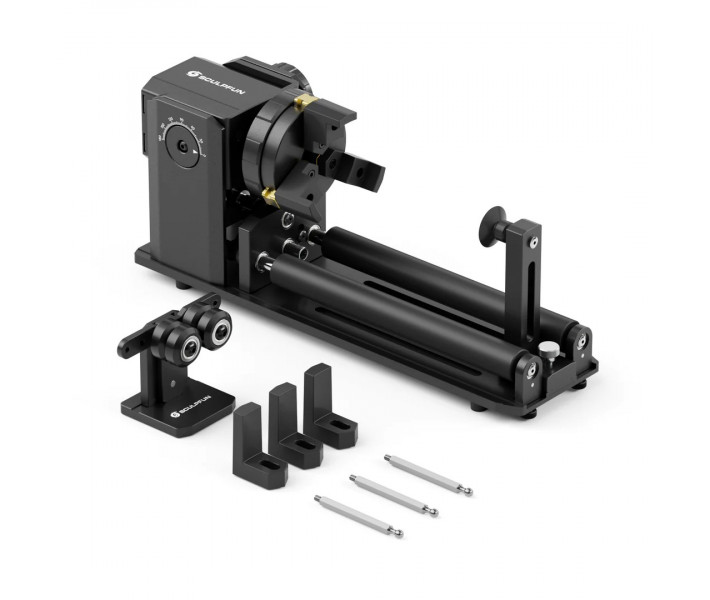

- Поворотний модуль Sculpfun RA Pro Max Chuck з роликовим механізмом — 1 шт.
- Комплект ступінчастих кулачків — 1 шт. Призначений для надійної фіксації виробів різного діаметра.
- Комплект Г-подібних кулачків — 1 шт. Використовується для закріплення предметів нестандартної форми.
- Комплект шестигранних кулачків — 1 шт. Підходить для роботи зі сферичними та складними заготовками.
- Комплект кабелю підключення та вимірювальної стрічки — 1 шт. Забезпечує підключення модуля до гравера та допомагає налаштувати параметри обробки.
- Комплект гвинтів — 1 шт. Необхідний для монтажу та зміни конфігурації пристрою.
- Задня опора (Tailstock) — 1 шт. Підтримує довгі заготовки під час обертання.
- Двоколісний кронштейн — 1 шт. Допомагає стабілізувати вироби зі складною геометрією.
- Підставки для підняття верстата — 4 шт. Збільшують висоту робочої зони для обробки габаритних предметів.
- Інструкція користувача — 1 шт. Містить рекомендації щодо встановлення та налаштування модуля.

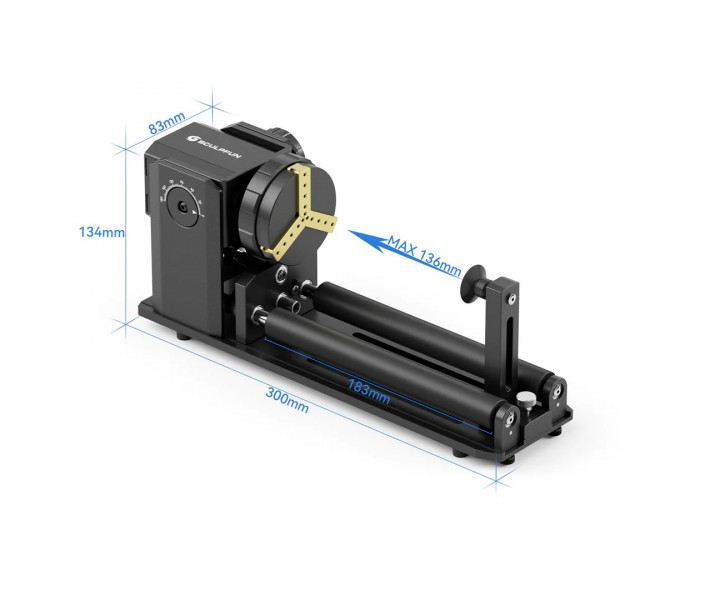

Технічні характеристики
| Характеристика | Значення |
| Тип пристрою | Поворотний модуль для лазерного гравіювання |
| Кількість режимів | 4 в 1 |
| Діапазон регулювання кута | 0–180° |
| Діаметр заготовок у роликовому режимі | 5–198 мм |
| Максимальна швидкість гравіювання | 6000 мм/хв |
| Точність гравіювання | 0.1 мм |
| Програмне забезпечення | LightBurn, LaserGRBL |
| Матеріал корпусу | Анодований алюмінієвий сплав |
| Матеріал кулачків | Латунь |
Рекомендації щодо експлуатації
- Перед підключенням поворотного модуля обов'язково вимкніть живлення лазерного гравера.
- Перед запуском переконайтеся, що заготовка надійно зафіксована роликами або кулачками.
- Під час роботи з довгими заготовками рекомендується застосовувати задню опору або двоколісний кронштейн для додаткової стабілізації.
- Перед початком гравіювання перевірте правильність напрямку обертання осі.
- Після зміни кута нахилу модуля переконайтеся, що лазерна головка правильно позиціонується відносно поверхні виробу.
- Перед регулюванням кута патрона необхідно зняти роликовий вузол відповідно до інструкції виробника.
