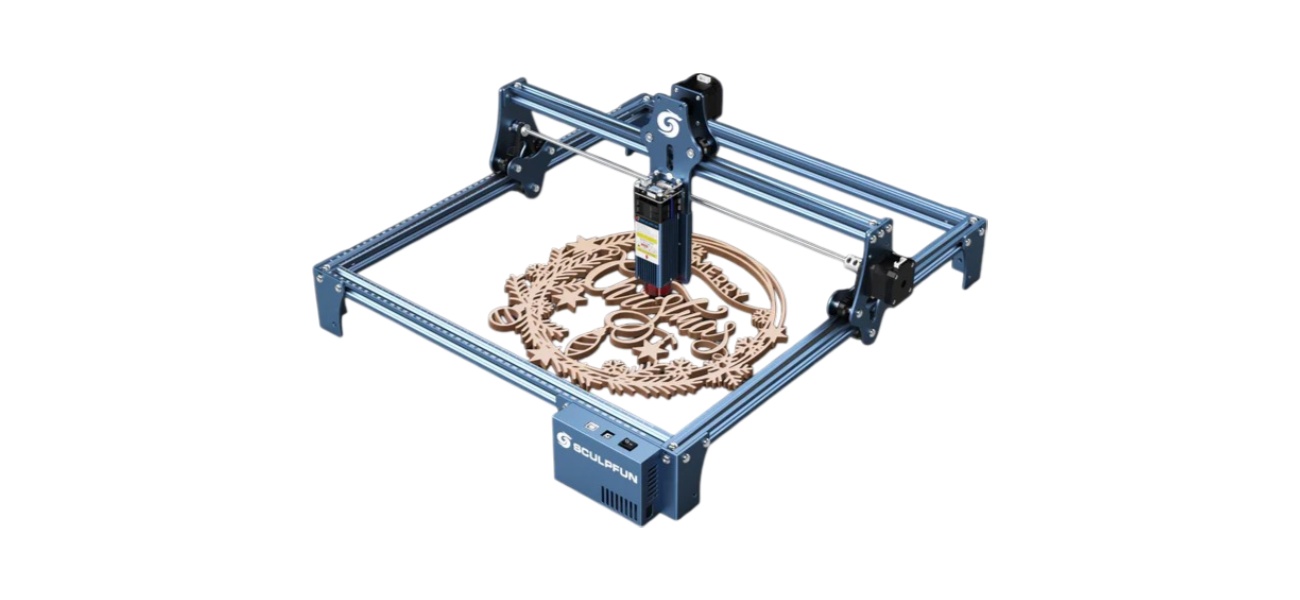

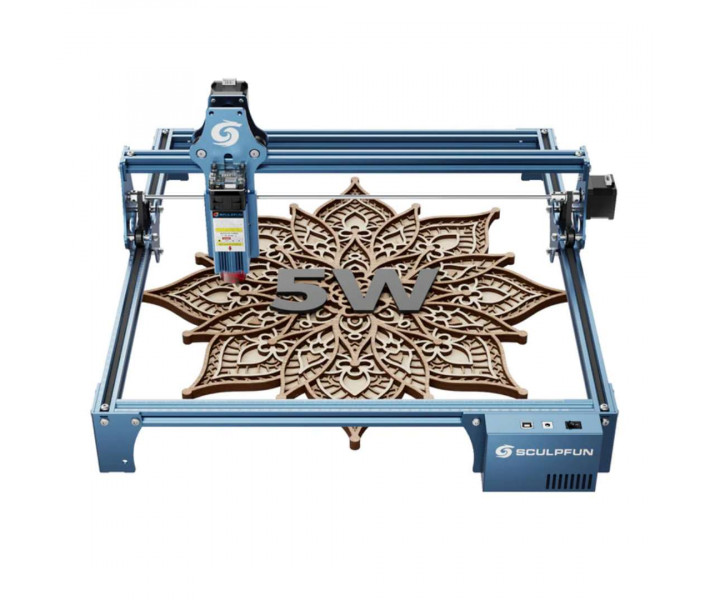

Лазерний гравер SCULPFUN S9 5.5W

Діодний верстат 5.5W для точного гравіювання та різання

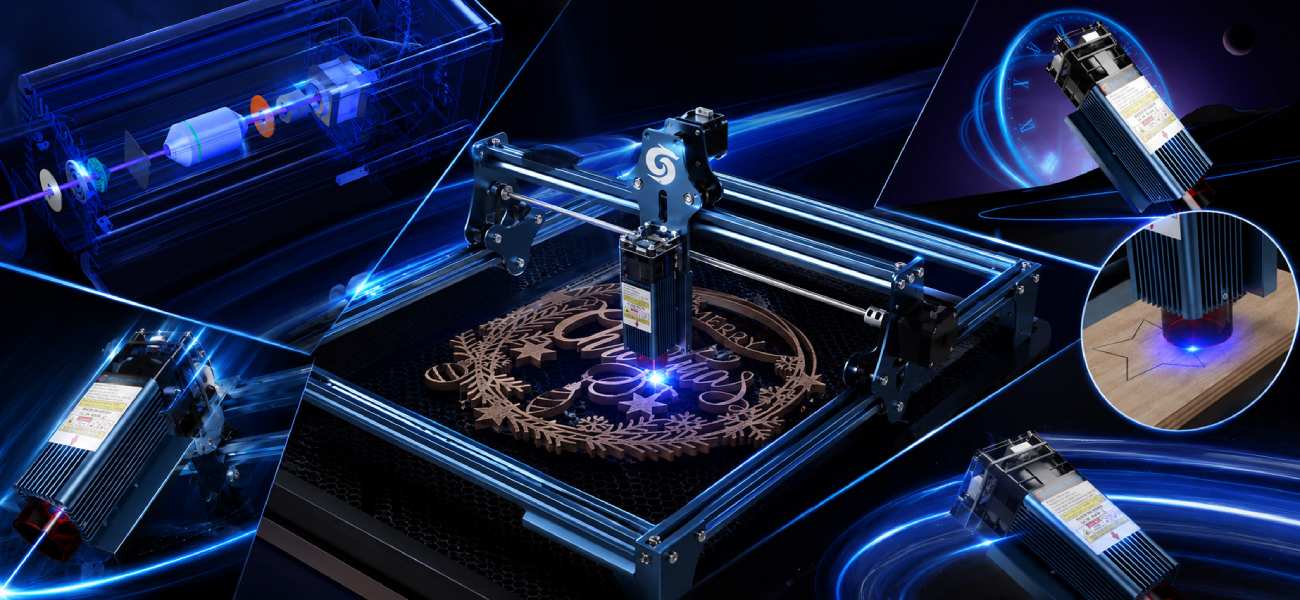

SCULPFUN S9 5.5W — це лазерний гравер із потужністю 5 Вт, призначений для деталізованого оброблення неметалевих матеріалів та маркування окремих видів металів. Конструкція побудована на жорсткій металевій рамі з відкритою архітектурою, що спрощує модернізацію та обслуговування обладнання. Лазерний модуль використовує технологію стиснення променя з фокусною плямою 0.06 x 0.06 мм. Робоча область становить 410 x 415 мм, що дозволяє обробляти як невеликі заготовки, так і великі декоративні панелі або серії однотипних деталей. Верстат інтегрується в готові виробничі лінії для персоналізації готових виробів, нанесення серійних номерів, брендування та виготовлення складних елементів декору.

Ключові технічні переваги SCULPFUN S9

• Ультратонка лазерна пляма 0.06 x 0.06 мм. Висока щільність енергії світлового потоку забезпечує ювелірну чіткість ліній, делікатне передавання дрібних шрифтів, складних векторних контурів та деталізованих растрових зображень.
• Оптична потужність модуля 5-5.5 Вт. Застосування лінійних діодних випромінювачів синього спектра дозволяє виконувати завдання з маркування та швидкісного поверхневого випалювання.
• Еквівалент CO2-випромінювача на 90 Вт. Спеціальна схема зведення променів підвищує проникаючу здатність оптичної головки, що вирівнює продуктивність різання з газовими лазерами початкового рівня.
• Конструкція Air Assist Ready. Механічна частина оптичного вузла адаптована під підключення систем примусового обдування зони різу для видалення продуктів горіння та захисту лінзи від кіптяви.

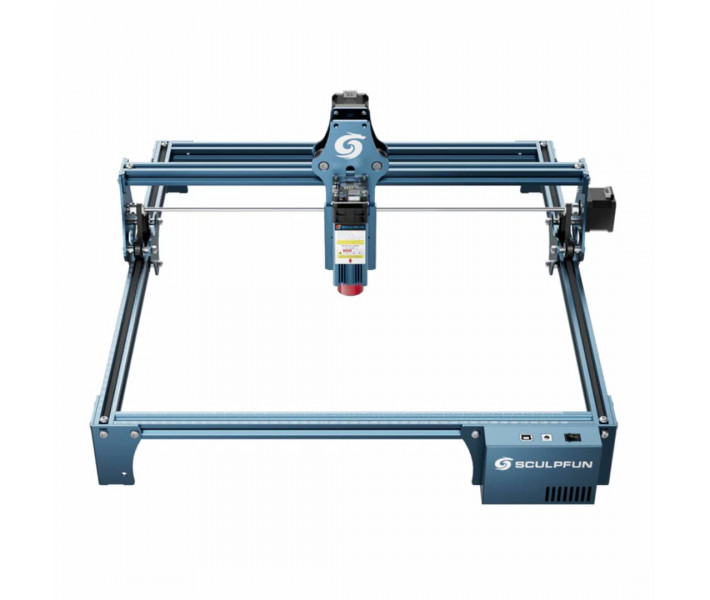

• Жорсткий суцільно металевий каркас. Рама з анодованого алюмінієвого профілю мінімізує мікровібрації рухомої каретки під час зміни вектора руху осей, підтримуючи точність позиціонування.
• Швидке вертикальне фокусування. Поєднання об'єктива з фіксованою фокусною відстанню та надійної ковзної планки з гвинтовим затискачем спрощує переналаштування лазера під нову товщину матеріалу.
• Вбудовані вимірювальні шкали. Напрямні осей X та Y оснащені чіткою міліметровою розміткою, що прискорює ручне позиціонування листових заготовок без використання сторонніх інструментів.
• Інтегрований фільтр захисту очей. Кожух лазерної головки оснащений спеціальним світлофільтром, який поглинає до 98.0% шкідливого ультрафіолетового та синього випромінювання.

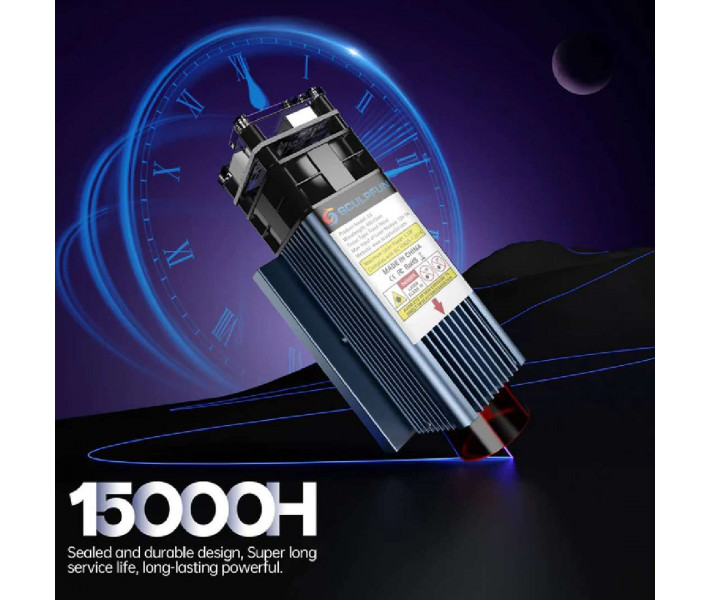

Лазерний модуль 5.5 Вт із надтонкою плямою

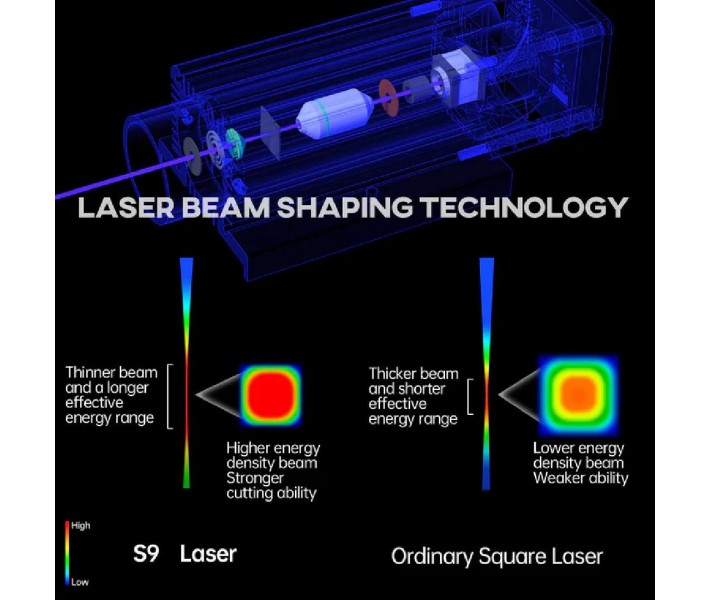

У SCULPFUN S9 використовується діодний лазер потужністю 5.5 Втіз технологією Laser Beam Shaping. Оптична система стискає та фокусує промінь у пляму розміром 0.06 x 0.06 мм, що підвищує концентрацію енергії в зоні обробки.

На відміну від стандартних діодних лазерів із витягнутою прямокутною плямою, система формує симетричний промінь, який точніше відтворює дрібні контури, текст, штрих-коди, графічні елементи та складні векторні зображення.

Вузька лінія різу зменшує зону термічного впливу на матеріал, допомагаючи отримувати чистіші краї під час роботи з деревиною, фанерою та акрилом. Це особливо важливо при виготовленні ажурних елементів, макетів, декоративних виробів і деталей зі складною геометрією.

Потужності лазерного модуля достатньо для різання деревини товщиною до 15 мм і чорного акрилу до 10 мм за відповідних налаштувань. Крім різання, пристрій підтримує гравіювання деревини, шкіри, кераміки, анодованого алюмінію та нержавіючої сталі марки 304.

Матеріали для гравіювання

Лазерний верстат SCULPFUN S9 підтримує обробку широкого спектра матеріалів, що використовуються у виробництві сувенірної продукції, декору та рекламних виробів.

• Матеріали для гравіювання: деревина, кераміка, нержавіюча сталь 304, шкіра, папір, картон, акрил, пофарбовані поверхні.
• Матеріали для різання: деревина товщиною до 15 мм, чорний акрил товщиною до 10 мм, фанера.

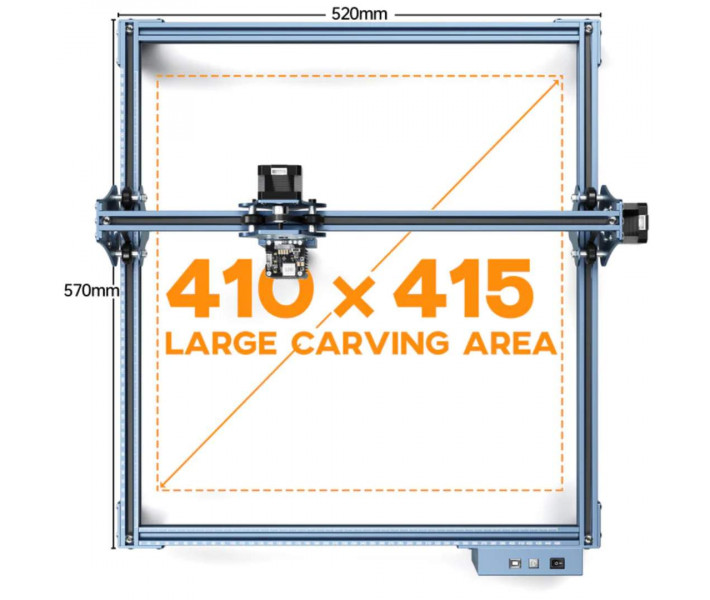

Робоча область SCULPFUN S9

Робоче поле розміром 410 x 415 мм дозволяє обробляти заготовки формату, близького до А3, а також одночасно розміщувати кілька невеликих деталей на столі. Це зручно для майстерень, які працюють із дрібносерійним виробництвом.

Для задач, пов'язаних із лазерним різанням фанери, обладнання забезпечує достатню потужність для роботи з матеріалами значної товщини. При правильному підборі швидкості та кількості проходів можна виготовляти декоративні панелі, корпуси пристроїв, елементи меблевого декору та навчальні макети.

Настільний лазерний гравер підходить як для домашньої майстерні, так і для невеликого виробництва, де потрібне компактне обладнання з можливістю гравіювання та різання різних матеріалів.

Як розпочати роботу з лазерним гравером SCULPFUN S9

Для першого запуску виконайте базове складання, підключення та тестування обладнання.

1. Зберіть металеву раму згідно з інструкцією виробника.
2. Встановіть лазерний модуль SCULPFUN S9 на рухому каретку осі X.
3. Підключіть кабелі двигунів, лазерного модуля, блока керування та живлення.
4. З'єднайте гравер із комп'ютером через USB-кабель.
5. Встановіть LaserGRBL для Windows або LightBurn для Windows і macOS.
6. Розмістіть заготовку в межах робочої області 410 x 415 мм.
7. Виконайте ручне фокусування лазерного модуля.
8. Імпортуйте файл у програмне забезпечення.
9. Налаштуйте швидкість, потужність і кількість проходів.
10. Проведіть тестове гравіювання або різання на зразку матеріалу.

Наочний процес налаштування та роботи SCULPFUN S9 дивіться у відео:

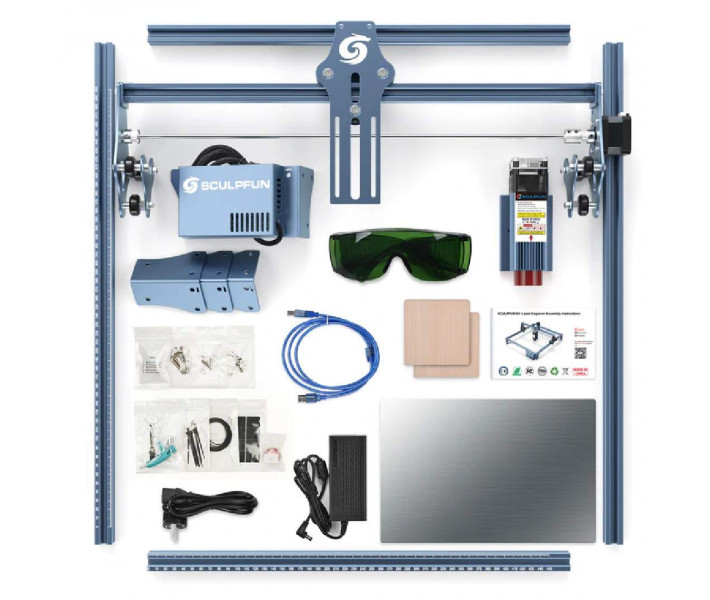

Комплектація лазерного гравера SCULPFUN S9

• Зібраний вузол осі X. Рухома центральна балка в зборі з кареткою для переміщення лазерного модуля по горизонталі.
• Конструкційні профілі осі X (2 шт). Металеві напрямні, що формують поперечну частину рами верстата.
• Конструкційні профілі осі Y (2 шт). Металеві напрямні для поздовжнього переміщення лазерної системи.
• Модульний блок керування. Головний електронний блок із материнською платою для координації роботи двигунів та лазера (конструктивно виконує роль четвертої опорної ніжки).
• Опорні кутові ніжки (3 шт). Додаткові металеві елементи для стійкого встановлення каркаса на робочій поверхні.
• Лазерний модуль SCULPFUN S9. Фокусуючий оптичний блок потужністю 5.5 Вт із захисним кожухом-світлофільтром.
• Блок живлення 12 В / 5 А. Імпульсний адаптер для стабільної подачі електроенергії на компоненти верстата.
• Мережевий кабель живлення. Шнур для підключення адаптера до електромережі.
• Інтерфейсний USB-кабель. Екранований дріт для підключення гравера до комп'ютера або ноутбука.
• Комплект кріпильних елементів. Набори гвинтів та шайб, розфасовані по пакетах відповідно до етапів збирання (Кроки 1–5).
• Приводні зубчасті ремені (2 шт). Ремені для передачі крутного моменту від крокових двигунів до рухомих осей.
• Набір монтажних викруток. Т-подібний ключ M5 та L-подібні шестигранні ключі M4 і M3 для збирання каркаса.
• Гайковий ключ. Двосторонній ключ на 8–10 мм для регулювання ексцентрикових роликів та механічних вузлів.
• Нейлонові кабельні стяжки (10 шт). Елементи для фіксації та акуратного укладання проводів (кабель-менеджменту).
• Щітка для обслуговування. Щітка з м'яким ворсом для очищення лінзи та видалення пилу після обробки матеріалів.
• Захисні окуляри. Спеціальні оптичні окуляри для захисту очей оператора від лазерного випромінювання з довжиною хвилі 450 нм.
• Тестова дерев'яна пластина 3.0 мм. Заготовка розміром 10 x 10 см для первинного калібрування режимів гравіювання та різання.
• Тестова дерев'яна пластина 10.0 мм. Зразок розміром 10 x 10 см для оцінки можливостей багатопрохідного різання товстих матеріалів.
• Сталева захисна пластина формату А4. Металева підкладка на стіл для захисту робочої поверхні від пропалювання лазерним променем.

Технічні характеристики SCULPFUN S9

Практичні рекомендації

• Виконуйте тестові проходи перед серійною обробкою.
• Параметри потужності та швидкості можуть відрізнятися навіть для матеріалів одного типу. Тестовий зразок дозволяє підібрати оптимальні налаштування.
• Використовуйте систему Air Assist при різанні.
• Подача повітря покращує видалення диму із зони різання та допомагає отримувати чистіші торці матеріалу.
• Очищуйте захисне скло лазерного модуля.
• Накопичення диму та пилу знижує ефективність проходження лазерного променя та може впливати на якість результату.

Якщо ви шукаєте діодний лазерний верстат із точним променем, SCULPFUN S9 5.5W стане вдалим вибором для гравіювання та різання різних неметалевих матеріалів. Наші спеціалісти допоможуть підібрати оптимальну комплектацію, проконсультують щодо сумісних матеріалів і налаштувань обладнання для ваших задач.
