Лазерний гравер SCULPFUN S30 Ultra 33W

Діодний лазер 33 Вт для різання та гравіювання великих заготовок

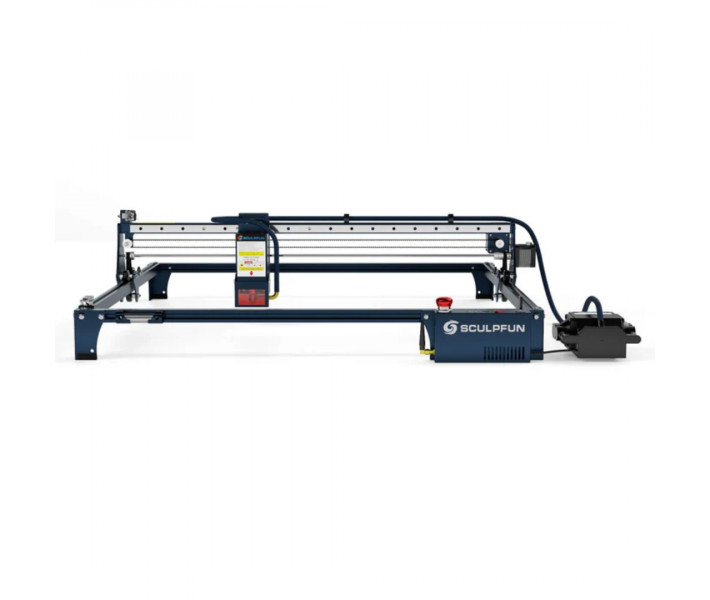

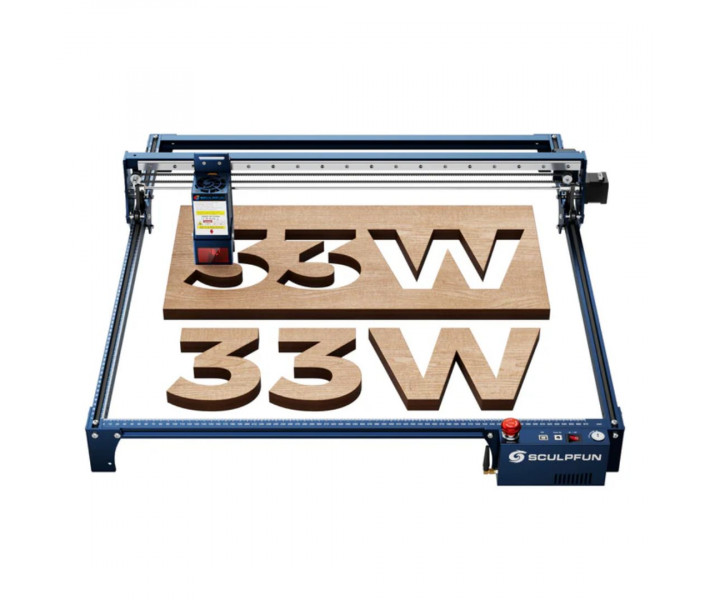

SCULPFUN S30 Ultra 33W — діодний лазерний гравер із робочою зоною 590 x 595 мм. Лазерний модуль потужністю 33 Вт формує промінь із фокусною плямою 0.08 x 0.10 мм, що дозволяє різати фанеру та чорний акрил товщиною до 15 мм за один прохід. Модель оснащена змінною захисною лінзою Laser Repair Kit і системою Air Assist продуктивністю 30 л/хв з керуванням через команду M8. Підходить для майстерень, виробництва та виготовлення сувенірної продукції.

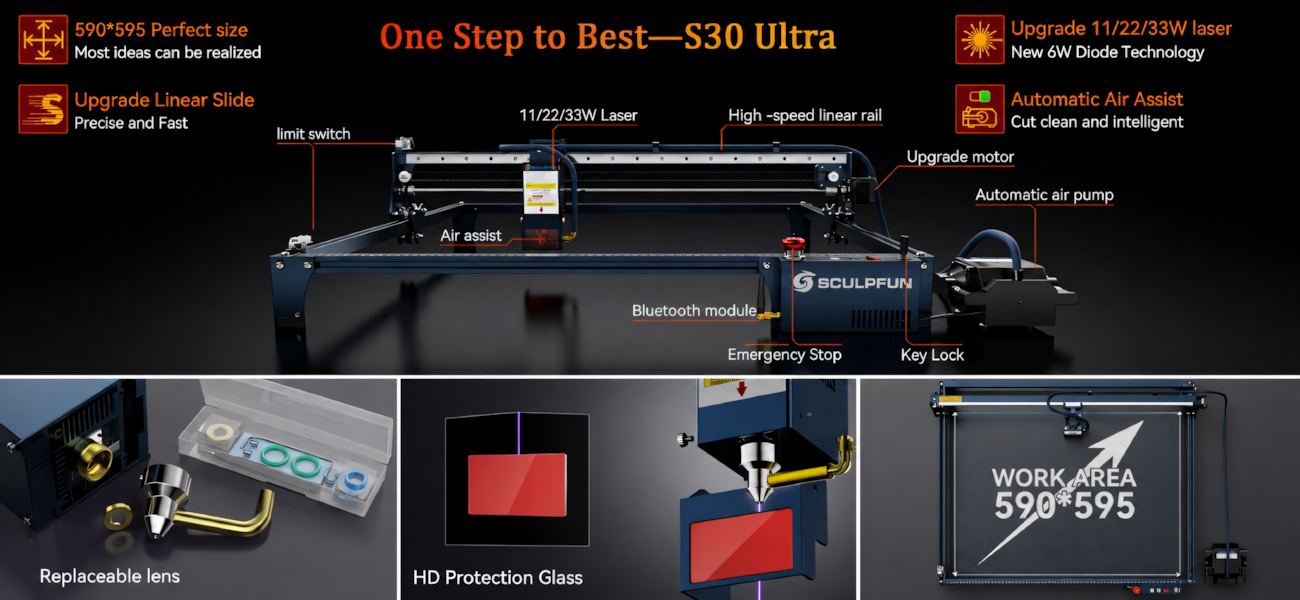

Ключові технічні переваги SCULPFUN S30 Ultra 33W

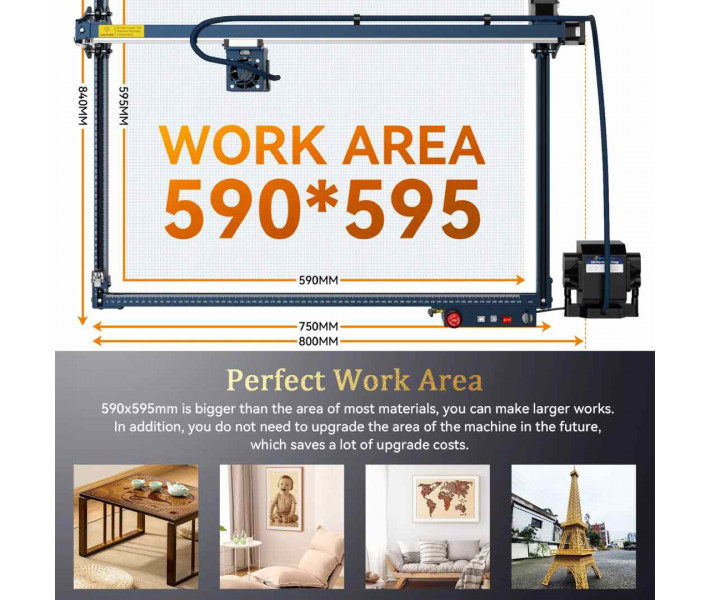

• Робоча зона 590 x 595 мм. Велика площа дозволяє обробляти габаритні заготовки без переміщення матеріалу під час роботи.

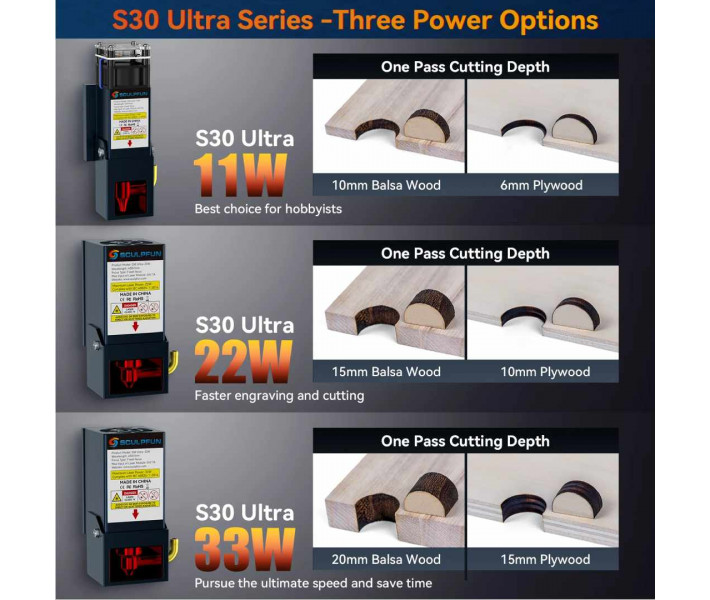

• Сумісність із лазерними модулями 11 Вт, 22 Вт і 33 Вт. Конструкція верстата підтримує встановлення модулів різної потужності залежно від завдань гравіювання та різання.
• Кнопка аварійної зупинки та замок безпеки. У разі потреби обладнання можна миттєво зупинити, а ключ блокування запобігає несанкціонованому запуску.
• Система Laser Repair Kit для швидкої заміни захисної лінзи. Дає змогу самостійно замінити пошкоджене або забруднене захисне скло без заміни всього лазерного модуля.

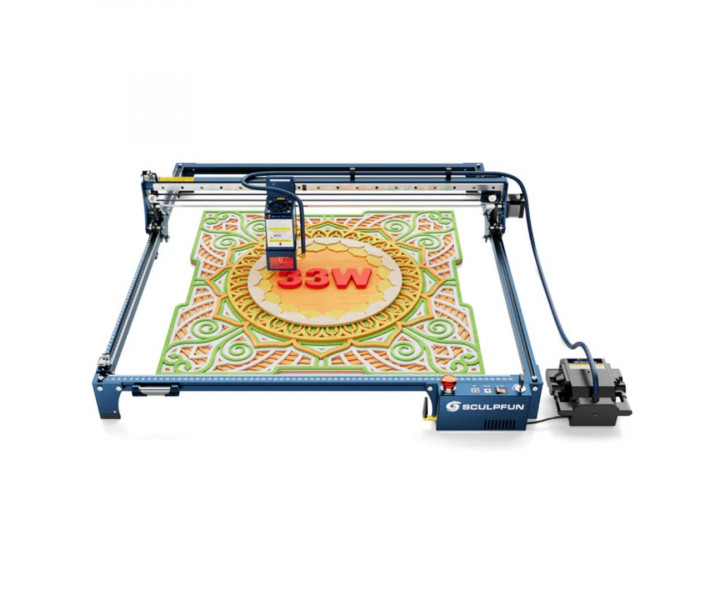

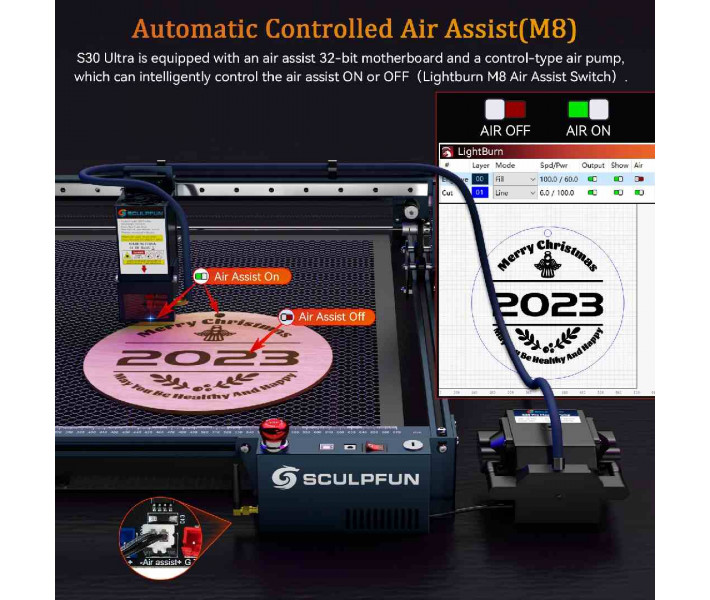

• Металеве сопло Air Assist. Повітряний потік подається безпосередньо в зону різання, допомагаючи видаляти дим, кіптяву та залишки матеріалу.
• Знімний захисний екран. Допомагає зменшити вплив відбитого лазерного випромінювання та спрощує обслуговування модуля.

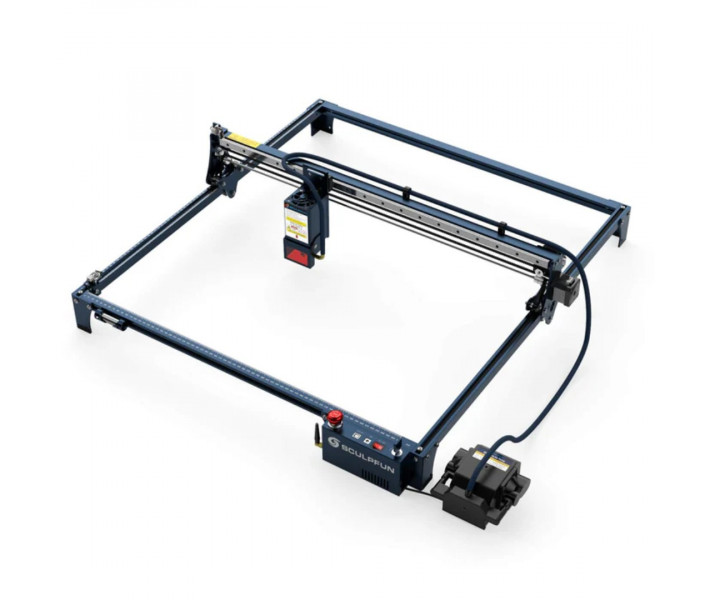

• Посилена алюмінієва рама з навантаженням до 50 кг. Жорстка конструкція зберігає стабільність і точність роботи під час тривалої експлуатації.

Для яких задач підходить SCULPFUN S30 Ultra

Лазерна система орієнтована на інтенсивне використання та вирішує широкий спектр завдань у різних сферах:

• Виготовлення елементів декору. Швидкісний розкрій фанери, деревоволокнистих плит (МДФ, ХДФ) та шпону для виробництва настінних панно, дизайнерських нічників, меблевих деталей та фігурних шаблонів з чистим краєм різу.
• Брендування та сувенірна продукція. Нанесення деталізованого растрового або векторного гравіювання на готові вироби з натуральної деревини щільних порід, шкіри, бамбука та щільного картону.
• Виробництво зовнішньої та внутрішньої реклами. Виготовлення об'ємних літер, вивісок, інформаційних табличок і корпоративних логотипів на темному акрилі та пофарбованому або анодованому металі.
• Прототипування та інженерне моделювання. Точне нарізання конструкційних елементів для архітектурних макетів, корпусів приладів та деталей збірних моделей з картону, паперу та бальзи.

Технологічні особливості лазерного модуля потужністю 33 Вт

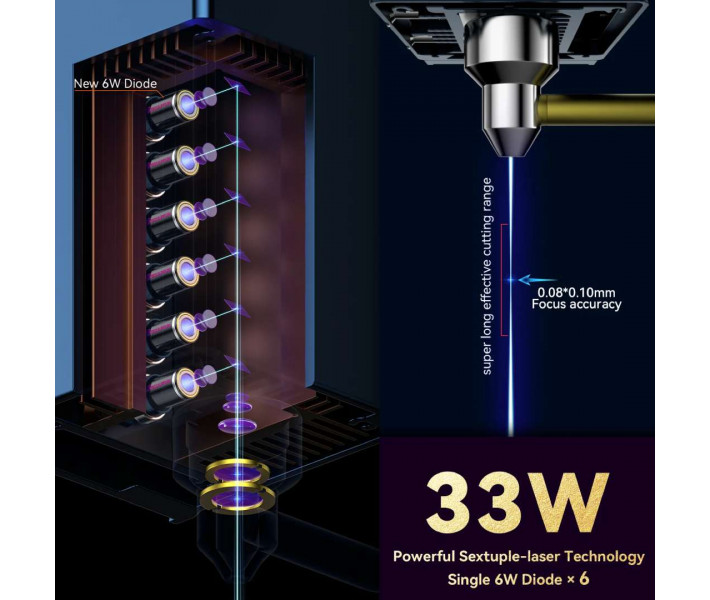

Лазерний модуль SCULPFUN S30 Ultra 33W побудований на основі шести діодних випромінювачів, об'єднаних в один промінь оптичною потужністю 33 Вт. Він формує лазерну пляму розміром 0.08 x 0.10 мм на довжині хвилі 455 нм, що забезпечує високу точність гравіювання та різання.

Фокус налаштовується за допомогою комплектної колонки-упора та ковзного механізму, що спрощує підготовку до роботи. Модуль сумісний із системою Air Assist: металеве сопло подає стиснене повітря безпосередньо в зону обробки, допомагаючи зменшити нагар і покращити якість різу. Також модуль оснащений знімним захисним екраном, який знижує вплив відбитого лазерного випромінювання під час роботи.

Модуль має змінну захисну лінзу з підтримкою технології Laser Repair Kit. Захисне скло оберігає внутрішню оптику від пилу, смоли та кіптяви, а за потреби легко замінюється без заміни всього лазерного модуля.

Сумісність із матеріалами: різання та гравіювання

Пристрій підтримує роботу з великим переліком матеріалів, товщина та швидкість обробки яких залежать від їхньої щільності та хімічного складу.

• Матеріали для гравіювання: натуральна деревина всіх порід, багатошарова фанера, МДФ, ХДФ, картон, шкіра, замша, ABS-пластик, двошаровий пластик, анодований алюміній, нержавіюча сталь марки 304, кераміка, темний камінь, сланець, плитка.
• Матеріали для різання: бальза, сосна та інші породи деревини, фанера ФК та ФСФ, МДФ (до 10.0 мм), темний та кольоровий непрозорий акрил, шкіра, щільний картон, гофрокартон, фетр, бамбук, текстильні неткані матеріали.

Застереження: Діодні лазери з довжиною хвилі 455 нм не призначені для різання повністю прозорого акрилу та будь-яких полімерів, що містять ПВХ (полівінілхлорид), через виділення токсичних газів, які руйнують оптику та загрожують здоров'ю оператора.

Як розпочати роботу з лазерним гравером

Для першого запуску лазерного гравера виконайте послідовні кроки з монтажу та базового налаштування системи. Також рекомендується переглянути відеоінструкцію зі складання та налаштування обладнання перед початком роботи.

1. Зберіть раму гравера згідно з інструкцією.
2. Закріпіть лазерний модуль S30 Ultra 33W на рухомій каретці осі X.
3. Підключіть шланг системи Air Assist до лазерного модуля.
4. Під'єднайте кабелі двигунів, датчиків та блок живлення.
5. З'єднайте гравер із комп'ютером через USB-кабель.
6. Встановіть та налаштуйте LightBurn або LaserGRBL.
7. Виконайте ручне фокусування лазера за допомогою комплектної циліндричної колонки-упора.
8. Перед початком роботи виконайте тестове гравіювання на зразку матеріалу, щоб підібрати оптимальні налаштування швидкості та потужності.

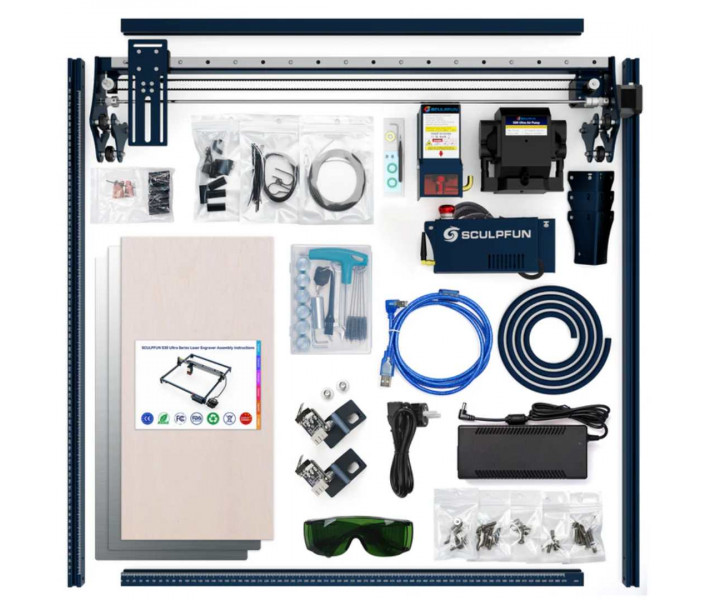

Що входить в комплектацію A9 Ultra Dual

Комплект постачання містить усі необхідні компоненти для повного збирання конструкції, підключення периферії та проведення тестових робіт:

• Лазерний модуль S30 Ultra 33W. Головний оптичний блок випромінювача із вбудованою металевою насадкою високого тиску.
• Знімний захисний екран. Скляний ковпак для фільтрації випромінювання, який фіксується на лазерній голові.
• Автоматичний повітряний насос 24 В. Компресор продуктивністю 30 л/хв із силіконовим шлангом для системи Air Assist.
• Набір Laser Repair Kit. Фірмовий комплект для обслуговування оптики, що містить одну безкоштовну запасну захисну лінзу, ущільнювальні кільця та інструмент для заміни.
• Алюмінієвий захисний лист (2 шт). Металеві пластини розміром 460 x 230 мм для захисту робочої поверхні столу від наскрізного пропалювання.
• Тестова дерев'яна заготовка. Пластина з липової фанери розміром 460 x 230 x 3.0 мм для налаштування режимів різання та гравіювання.
• Апаратні кінцеві вимикачі (2 шт). Механічні датчики обмеження ходу з дротами підключення.
• Вузол осі X у зборі. Центральна балка з інтегрованою сталевою лінійною напрямною 0.005 мм.
• Конструкційні профілі рами. Металеві напрямні з алюмінієвого сплаву: 2 профілі осі X та 2 профілі осі Y.
• Блок керування. Електронний модуль у зборі з інтегрованою материнською платою серії Ultra, аварійним вимикачем та замком блокування.
• Ключі блокування (2 шт). Знімні металеві ключі для захисту від випадкового запуску верстата дітьми.
• Опорні ніжки каркаса (3 шт). Металеві стійки рами та набір нековзних підкладок під них.
• Ящик для інструментів. Монтажний комплект, що містить шестигранники, гайкові ключі та викрутку для збирання механічних вузлів.
• Комплект кріплення. Пакет із запасними гвинтами, гайками та пластиковими кабельними затискачами (стяжками).
• Фокусувальна колонка. Циліндричний металевий упор для точного ручного виставлення фокусної відстані лазера.
• Кронштейн для зберігання. Спеціальний тримач для фіксації фокусувальної колонки на корпусі верстата.
• Захисні окуляри. Оптичний аксесуар із фільтрацією лазерного випромінювання синього спектра.
• Адаптер живлення. Імпульсний блок живлення з вихідними параметрами 24 В, 7 А.
• Мережевий кабель. Шнур для підключення адаптера до електромережі 220 В.
• Інтерфейсний кабель USB. Провід передачі даних для комутації верстата з керуючим комп'ютером.
• Інструкція користувача. Покроковий ілюстрований посібник зі збирання, юстування та техніки безпеки.

Технічні характеристики

Поради щодо експлуатації

• Контролюйте точність фокусування. Виставляйте фокусну відстань за допомогою комплектного упора перед кожною зміною товщини матеріалу. Відхилення по висоті навіть на 1.0–2.0 мм суттєво розсіює пляму, знижуючи глибину різання та чіткість гравіювання.
• Регулярно обслуговуйте захисне скло. Кожні 8–10 годин безперервної роботи протирайте захисну лінзу безворсовою серветкою, змоченим в ізопропіловому спирті. Наявність нагару на склі поглинає випромінювання, знижує ефективну потужність променя та призводить до критичного перегріву оптики.
• Тестуйте параметри на зразках. Починайте підбір режимів для нових матеріалів з вищих швидкостей та нижчих значень потужності. Це запобігає зайвому обвуглюванню країв та дозволяє зберегти чітку текстуру малюнка.
• Дотримуйтесь правил безпеки. Завжди використовуйте захисні окуляри, якщо працюєте зі знятим захисним ковпаком лазерного модуля. Не залишайте увімкнений верстат без нагляду під час виконання виробничого циклу.

Зверніть увагу: Наведені вище пункти є виключно практичними рекомендаціями для оптимізації робочого процесу та продовження терміну служби обладнання, а не обов'язковими технічними вимогами до експлуатації верстата.

Якщо у вас є питання щодо підбору параметрів, сумісних матеріалів або варіантів комплектації, наші спеціалісти допоможуть визначити, чи підходить SCULPFUN S30 Ultra 33W для ваших конкретних задач, і проконсультують щодо налаштувань під ваш тип виробництва.
