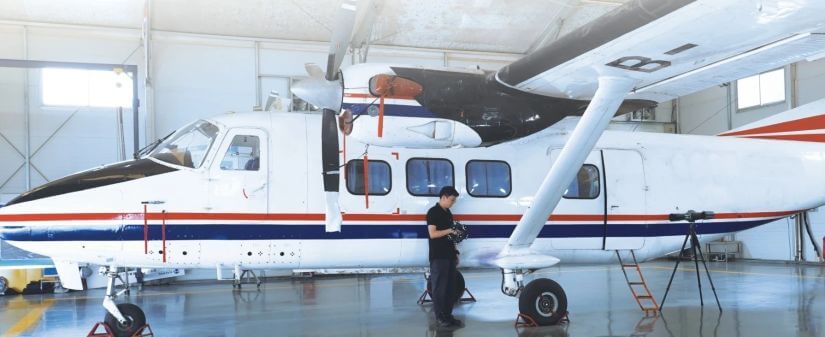

Представляем оптическую систему 3D-сканирования TrackScan Sharp 49 – самое современное метрологическое решение, разработанное для измерения крупномасштабных деталей с исключительной скоростью и точностью. Оснащенная 25-мегапиксельными промышленными камерами и мощными встроенными процессорами для периферийных вычислений, TrackScan Sharp 49 специально создана для требовательных промышленных применений. Как полностью беспроводное решение с питанием от аккумулятора, она освобождает вас от ограничений кабелей, обеспечивая плавный, мощный и чрезвычайно гибкий опыт измерений в любой среде.
Прорывная свобода измерений на больших площадях
Отслеживание на большом расстоянии и с большим объемом

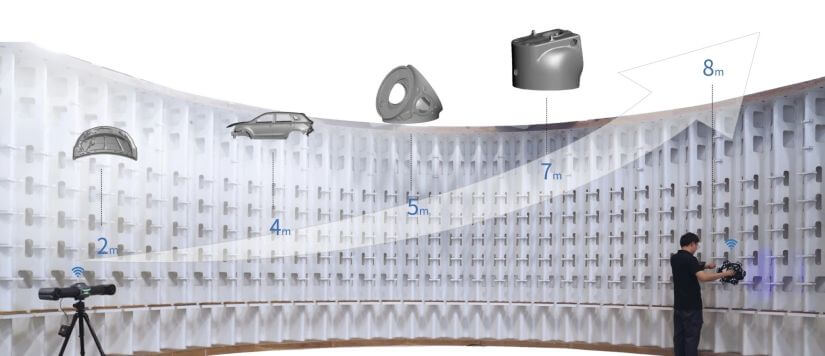

TrackScan Sharp 49 использует динамический адаптивный светодиодный алгоритм и расширенную глубину резкости для поддержки максимального расстояния отслеживания 6 метров на один i-Tracker. Это позволяет вам легко справляться с самыми сложными задачами, включая измерение крупномасштабных деталей в аэрокосмической, энергетической и тяжелой промышленности. Эта возможность устраняет необходимость часто перемещать трекер, позволяя эффективно измерять целые крупные компоненты с оптимальной позиции.
Ощутите настоящую свободу беспроводного сканирования
Бесшовная беспроводная и интуитивно понятная система

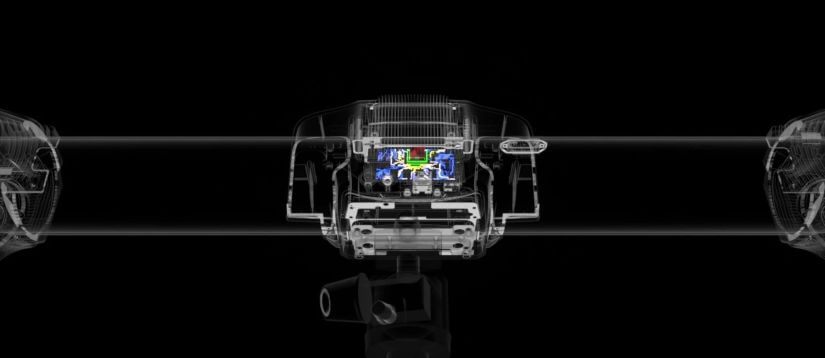

Освободитесь от ограничений кабелей и сложных настроек. Как 3D-сканер, так и оптический трекер в системе TrackScan Sharp 49 оснащены мощными встроенными процессорами для периферийных вычислений в реальном времени.

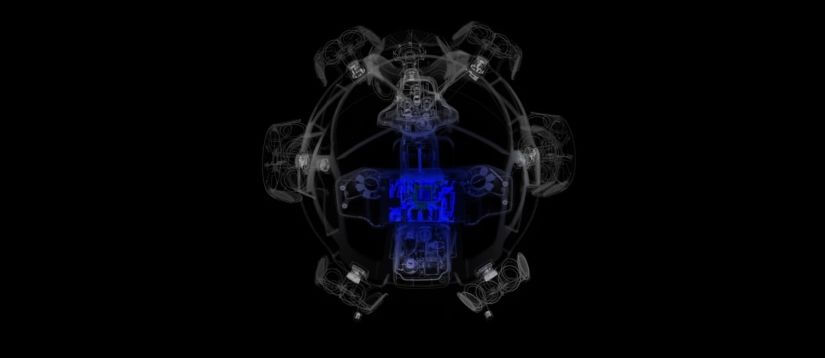

В сочетании с длительным питанием от аккумулятора, эта архитектура обеспечивает полностью беспроводной рабочий процесс измерений. Дизайн системы plug-and-play гарантирует автоматическое подключение при запуске без необходимости сложных настроек, позволяя мгновенно начать сканирование.

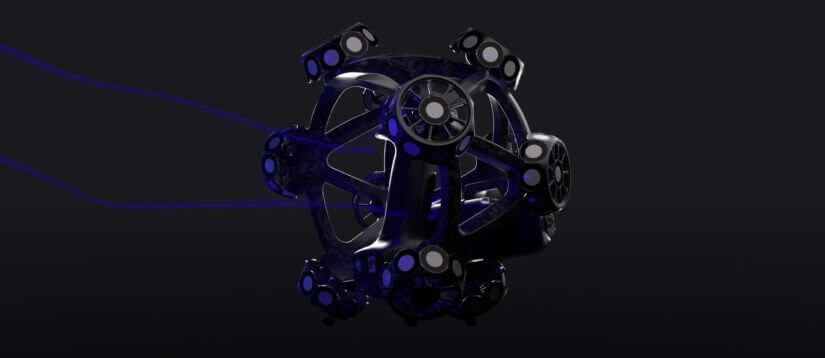

Благодаря эргономично расположенным, удобным кнопкам вы можете наслаждаться гибким опытом сканирования где бы вы ни работали.
Метрологическая точность и непоколебимая стабильность
Надежная производительность в любой среде

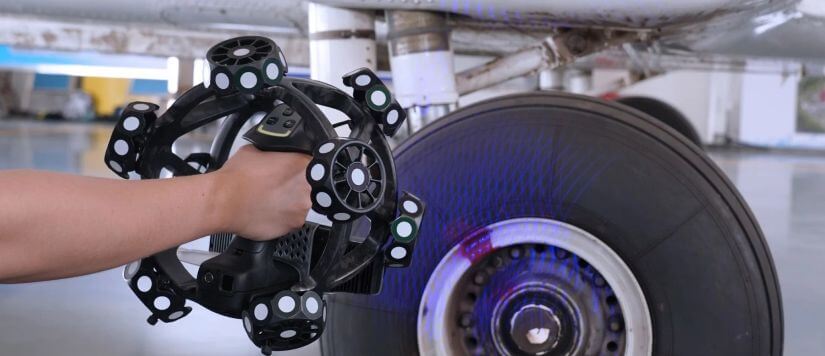

Система измерений TrackScan Sharp 49 построена с использованием метрологического оборудования и инновационных собственных алгоритмов для достижения максимальной объемной точности 0,049 мм на расстоянии отслеживания 3,5 м, что соответствует самым строгим промышленным требованиям. Сам 3D-сканер имеет инновационную и стабильную структуру с технологией CFFIM, что обеспечивает легкую конструкцию с исключительной прочностью.
Эта прочная конструкция поддерживает стабильную производительность и не подвержена влиянию тепловых колебаний, характерных для производственных условий, гарантируя высокоточные измерения каждый раз.
Сверхбыстрый сбор данных без компромиссов
Ускоренное сканирование, тщательная детализация

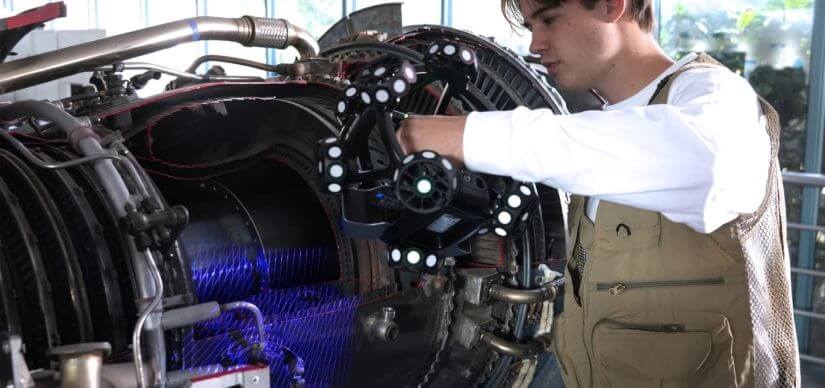

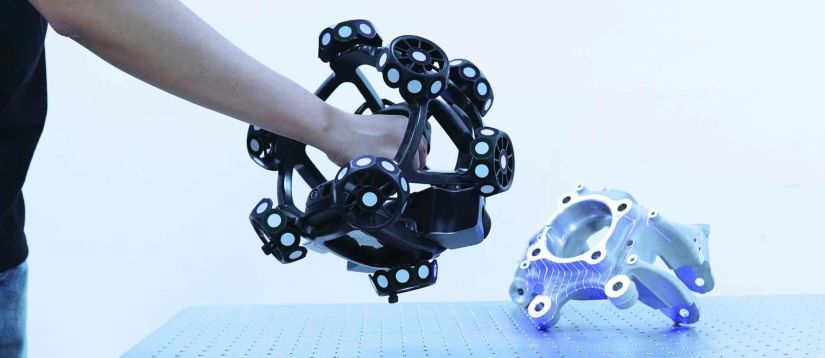

Усиленный передовым оборудованием и мощными периферийными вычислениями, TrackScan Sharp 49 сканирует с впечатляющей скоростью до 2 600 000 измерений в секунду, используя 27 синих лазерных крестов. Для сложных элементов режим сверхточного сканирования системы, работающий на 7 параллельных синих лазерных линиях, позволяет захватывать детали, такие как пазы, отверстия и острые углы, с исключительной точностью и скоростью, обеспечивая тщательное представление ваших деталей в комплексной и точной цифровой модели.
Модульная и расширяемая вселенная измерений
Настраиваемая для любой задачи измерения

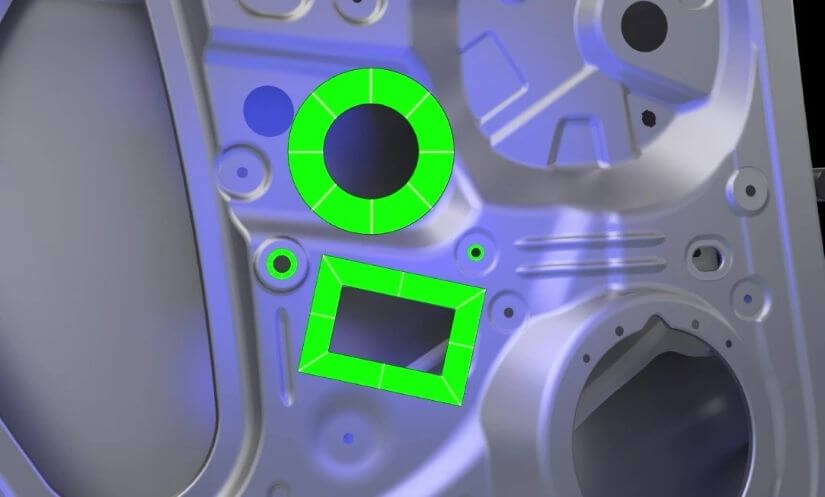

- Интеллектуальное обнаружение краев: дополнительная функция, работающая на основе измерения в оттенках серого, позволяет точно проверять геометрические элементы, такие как отверстия, пазы и края, с легкостью.

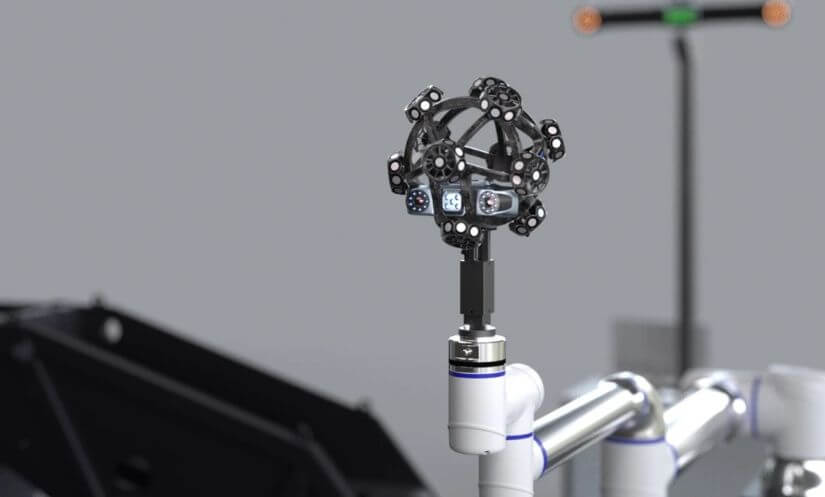

- Готовность к автоматизации: структура сканера оптимизирована для бесшовной установки на роботизированную руку, создавая основу для эффективной автоматизированной системы серийных измерений.

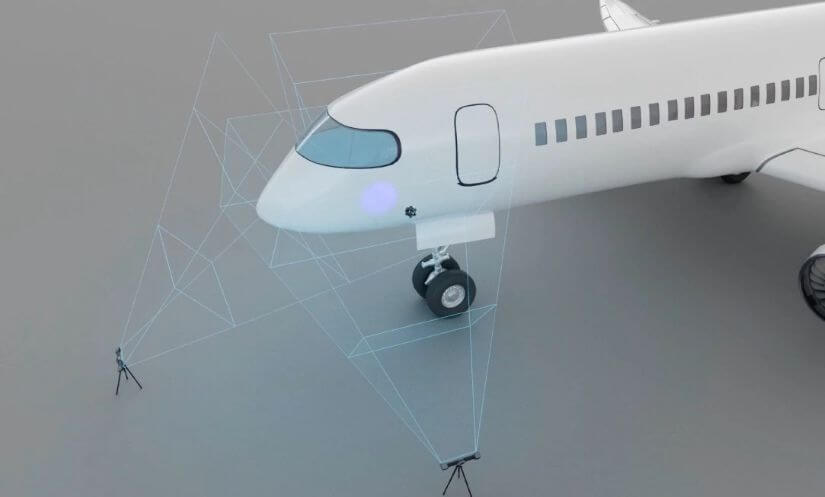

- Масштабируемые измерения с несколькими трекерами: диапазон измерений может быть динамически расширен путем добавления большего количества i-Trackers в сеть, что позволяет измерять еще большие объекты без потери точности.

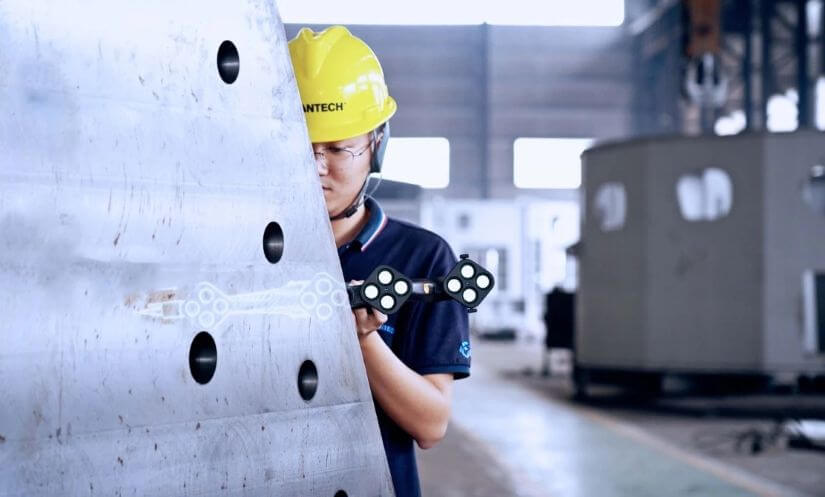

- Универсальное контактное зондирование: систему можно сочетать с отслеживающим i-Probe 500 для выполнения высокоточных контактных измерений на недоступных участках, таких как референтные отверстия и скрытые точки.
Спецификация
| Параметр | Значение |
|---|---|
| Модель устройства | Scanology TrackScan-Sharp 49 |
| Режимы сканирования и лазерные линии |
• Ультрабыстрое сканирование: 21 синий лазерный крест • Высокоточное сканирование: 7 параллельных синих лазерных линий • Сканирование глубоких отверстий: 1 синяя лазерная линия |
| Точность сканирования | До 0,025 мм |
| Точность позиционирования отверстий | 0,050 мм |
| Объемная точность |
• 10,4 м³ (на расстоянии 3,5 м): 0,049 мм • 28,6 м³ (на расстоянии 5,0 м): 0,067 мм • 49,0 м³ (на расстоянии 6,0 м): 0,089 мм |
| Объемная точность с фотограмметрией MSCAN | 0,044 мм + 0,012 мм/м (для объектов более 6 м) |
| Дальность трекинга i-Tracker | 6000 мм (6 м) |
| Разрешение камеры i-Tracker | 25 МП |
| Скорость сканирования | До 2 600 000 измерений/с |
| Разрешение | До 0,020 мм |
| Максимальная зона сканирования | До 500 × 600 мм |
| Рабочее расстояние | 300 мм |
| Глубина сканирования | 400 мм |
| Рекомендуемый размер деталей | от 0,1 м до 12 м |
| Класс лазера | Класс II (безопасен для глаз) |
| Интерфейсы подключения | USB 3.0, сетевой интерфейс |
| Диапазон рабочих температур | от 0°C до 45°C |
| Диапазон рабочей влажности | 10 – 90% отн. влажн. (без конденсации) |
| Сертификация | CE, RoHS, WEEE |
