- Доступность: В наличии
- Код товара: 00-00012391

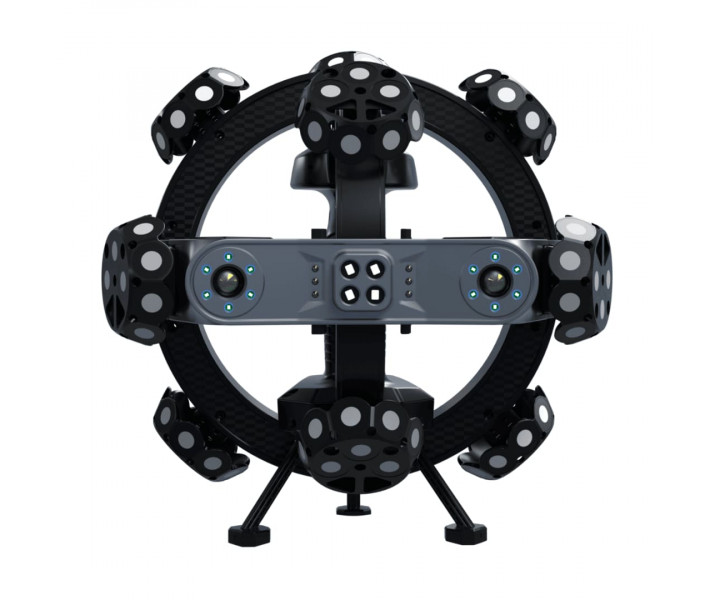

Scanology TrackScan Sharp-E с Probe500 — это передовая гибридная система 3D-измерений, сочетающая оптическое сканирование с высокоточным пробингом. Разработанная для отраслей, где критически важны точность, гибкость и эффективность, эта система объединяет лазерное сканирование и тактильные измерения, обеспечивая безупречный результат при работе с объектами среднего и крупного масштаба.
Расширенный охват и высокая точность
TrackScan Sharp-E с Probe500 продолжает линейку систем TrackScan, оптимизированных для работы с деталями от средних компонентов до очень крупных конструкций. Оснащённая мощной 25-мегапиксельной трекинговой камерой и продвинутыми оптическими алгоритмами, система обеспечивает стабильное отслеживание на расстоянии до 6 метров. Модуль i-Scanner использует 81 перекрещивающуюся лазерную линию в режиме Ultra-fast, 17 параллельных линий в режиме Hyperfine и одну лазерную линию для измерения глубоких отверстий. Такая конфигурация позволяет получать до 6 000 000 измерений в секунду с точностью ±0.025 мм.
- Скорость сканирования до 6 миллиона точек в секунду.
- Точность до ±0.025 мм при оптическом сканировании.
- Тактильные измерения Probe500 с точностью ±0.015 мм.
- Диапазон трекинга до 6 м с объёмной точностью 0.049 мм (10.4 м³).
- Объём измерений масштабируется до 49 м³ для крупных объектов.
Гибридная производительность с Probe500
Probe500 расширяет возможности системы Sharp-E за счёт высокоточного тактильного пробинга, позволяя измерять глубокие отверстия, скрытые элементы и критические геометрии, недоступные для оптического сканирования. С точностью пробинга до ±0.015 мм он дополняет оптические данные, обеспечивая полное и надёжное 3D-контролирование.
Промышленное применение

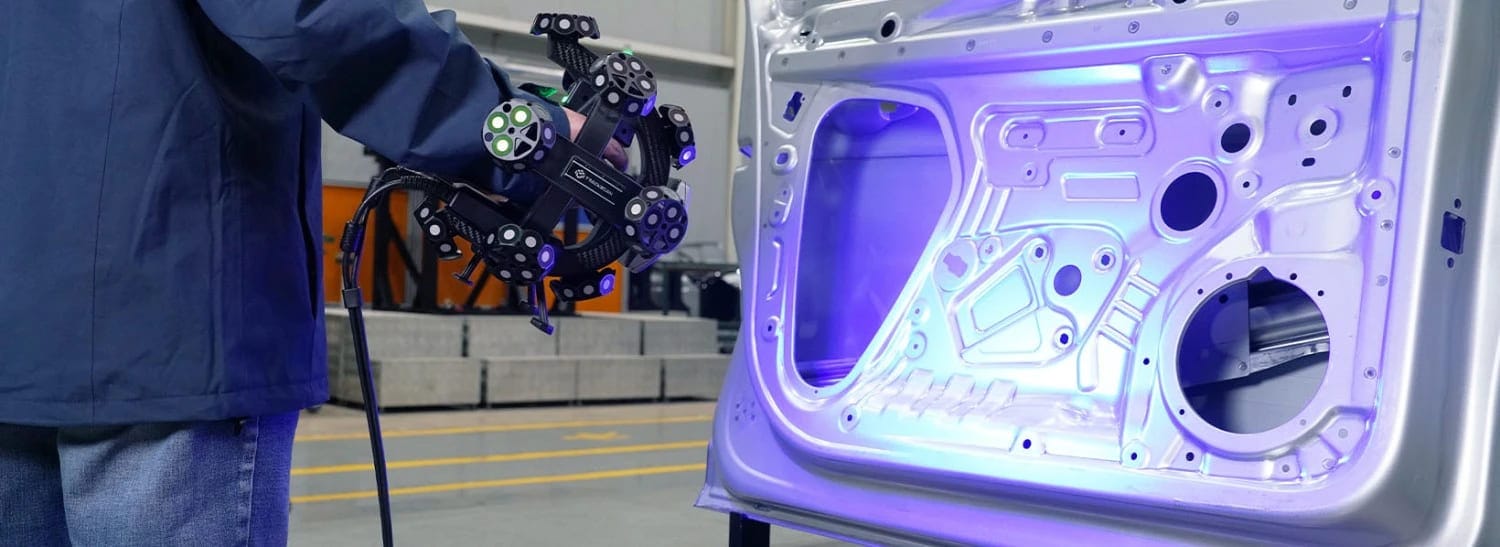

От аэрокосмической и автомобильной промышленности до тяжёлого машиностроения и энергетики — TrackScan Sharp-E с Probe500 создан для выполнения сложных метрологических задач. Будь то геометрия фюзеляжа самолёта, кузова автомобиля или крупного литья, система обеспечивает точные 3D-данные для контроля качества, обратного проектирования, цифрового архивирования и неразрушающего тестирования.
Эффективность и оптимизация рабочих процессов
Высокая скорость захвата данных значительно сокращает циклы инспекций, а гибридное сканирование с тактильным пробингом делает измерения максимально универсальными. Как трекер, так и сканер оснащены встроенными процессорами для edge computing, что позволяет работать без кабелей через Wi-Fi и USB 3.0, обеспечивая мобильность и удобство.
Вывод данных и совместимость
Система поддерживает множество форматов экспорта, включая STL, OBJ, PLY, ASC, IGS и TXT, что гарантирует совместимость с ведущим CAD/CAM и 3D-дизайн ПО. Программное обеспечение ScanViewer обеспечивает удобную интеграцию оптических и тактильных данных, упрощая процесс от первичного сканирования до итоговых отчётов контроля.
Спецификация
| Параметр | Значение |
|---|---|
| Модель системы | Scanology TrackScan Sharp-E с контактным щупом Probe500 |
| Тип измерительной системы | Гибридная метрологическая система: безмаркерное оптическое 3D-сканирование + контактное зондирование |
| Режимы сканирования и лазерные линии |
• Ультрабыстрое сканирование: 81 синяя лазерная линия • Высокоточное сканирование: 17 параллельных синих лазерных линий • Сканирование глубоких отверстий: 1 дополнительная синяя лазерная линия |
| Точность оптического 3D-сканирования | До 0,025 мм |
| Точность контактного щупа Probe500 | До 0,015 мм |
| Точность позиционирования отверстий | 0,05 мм |
| Объемная точность системы |
• 10,4 м³ (на расстоянии 3,5 м): 0,049 мм • 35 м³ (на расстоянии 5,2 м): 0,070 мм • 90 м³ (на расстоянии 7,2 м): 0,130 мм |
| Объемная точность с фотограмметрией MSCAN | 0,044 мм + 0,012 мм/м |
| Скорость оптического сканирования | До 6 000 000 измерений/с |
| Разрешение сканирования | До 0,02 мм |
| Максимальная зона сканирования | До 800 × 700 мм |
| Дальность трекинга и зондирования | До 6 – 10 м от оптического трекера |
| Характеристики щупа Probe500 |
• Глубина досягаемости щупа: до 500 мм для зондирования скрытых и глубоких зон • Количество оптических мишеней: 16 • Габаритные размеры щупа: 510 × 145 × 89 мм • Вес щупа: 700 г |
| Разрешение камеры трекера | 25 МП |
| Режим передачи данных щупа и сканера | Проводная и беспроводная связь |
| Рабочее расстояние сканера | 300 мм |
| Глубина сканирования | 400 мм / 800 мм |
| Класс лазера | Класс II (безопасный для глаз) |
| Форматы выходных файлов | .stl, .pj3, .igs, .asc и другие |
| Интерфейсы подключения | USB 3.0, сетевой интерфейс, Wi-Fi |
| Диапазон рабочих температур | от 0°C до 45°C (щуп Probe500) / от -10°C до 40°C (сканер) |
| Диапазон рабочей влажности | 10 ~ 90% отн. влажн. (без конденсации) |
| Сертификация | CE, RoHS, WEEE, FCC |
Ваше профессиональное решение для сканирования
Выбирая TrackScan Sharp-E с Probe500, вы получаете одну из самых продвинутых гибридных систем сканирования на рынке. Доступная в 3DDevice с доставкой по всей Европе и профессиональной поддержкой, она задаёт новый стандарт высокоточной 3D-оцифровки для промышленных приложений.
