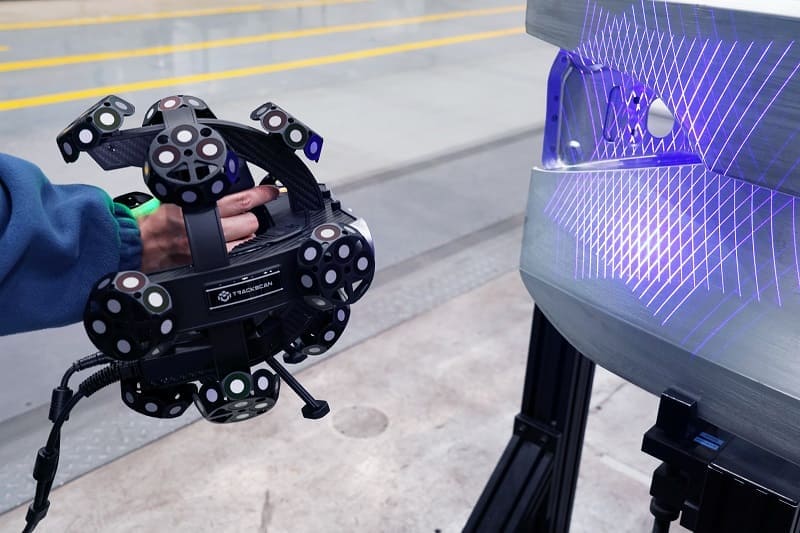

TrackScan Sharp с Probe500 — это высокоточная гибридная система 3D-измерений, которая объединяет быстрое оптическое сканирование с тактильным зондированием. Разработанная для промышленных сфер, где критически важны точность и универсальность, она обеспечивает надежные результаты при работе как со средними, так и с крупногабаритными объектами.
Широкий охват и высокая точность
TrackScan Sharp с Probe500 оснащен 25-мегапиксельной промышленной камерой и современными оптическими алгоритмами, обеспечивая стабильное отслеживание на расстоянии до 6 метров. Модуль i-Scanner поддерживает несколько режимов: 21 перекрещивающаяся лазерная линия для сверхбыстрого захвата, 7 параллельных линий для детализированного сканирования и одна лазерная линия для инспекции глубоких отверстий. Система выполняет до 2 600 000 измерений в секунду с точностью сканирования ±0,025 мм.
- Скорость сканирования до 2,6 миллиона точек в секунду
- Оптическая точность до ±0,025 мм
- Тактильные измерения Probe500 с точностью ±0,015 мм
- Объемная точность до 0,049 мм (10,4 м³)
- Диапазон отслеживания до 6 м
- Измерительный объем до 49 м³
Гибридные возможности с Probe500
Probe500 расширяет оптическую систему за счет высокоточного тактильного зондирования. Это позволяет измерять скрытые геометрические элементы, глубокие отверстия и зоны, недоступные для лазера, обеспечивая комплексный и стабильный контроль с точностью зондирования ±0,015 мм.
Применение в различных отраслях
От авиастроения и автомобилестроения до энергетики и тяжелого машиностроения — TrackScan Sharp с Probe500 используется в широком спектре промышленных задач. Он предоставляет точные 3D-данные для контроля качества, реверс-инжиниринга, цифрового моделирования и неразрушающего контроля сложных деталей и крупногабаритных конструкций.
Эффективность и мобильность
Благодаря высокой скорости захвата и гибридным возможностям измерений, циклы инспекции значительно сокращаются. Встроенные edge-процессоры в трекере и сканере обеспечивают обработку данных в реальном времени, а подключение по Wi-Fi и USB 3.0 позволяет работать полностью без проводов, обеспечивая максимальную портативность и гибкость рабочих процессов.
Экспорт данных и совместимость
Система поддерживает экспорт форматов STL, OBJ, PLY, ASC, IGS и TXT, что делает ее полностью совместимой с основными CAD/CAM-платформами. Специализированное программное обеспечение объединяет оптические и тактильные данные, упрощая процесс от сканирования до итоговых отчетов по контролю.
Спецификация
| Параметр | Значение |
|---|---|
| Модель системы | Scanology TrackScan-Sharp с контактным щупом Probe500 |
| Тип измерительной системы | Гибридная метрологическая система: безмаркерное оптическое 3D-сканирование + контактное зондирование |
| Режимы сканирования и лазерные линии |
• Ультрабыстрое сканирование: 21 синий лазерный крест • Высокоточное сканирование: 7 параллельных синих лазерных линий • Сканирование глубоких отверстий: 1 синяя лазерная линия |
| Точность оптического 3D-сканирования | До 0,025 мм |
| Точность контактного щупа Probe500 | До 0,015 мм |
| Точность позиционирования отверстий | 0,050 мм |
| Объемная точность системы |
• 10,4 м³ (на расстоянии 3,5 м): 0,049 мм • 28,6 м³ (на расстоянии 5,0 м): 0,067 мм • 49,0 м³ (на расстоянии 6,0 м): 0,089 мм |
| Объемная точность с фотограмметрией MSCAN | 0,044 мм + 0,012 мм/м |
| Скорость оптического сканирования | До 2 600 000 измерений/с |
| Разрешение сканирования | До 0,020 мм |
| Максимальная зона сканирования | До 500 × 600 мм |
| Дальность трекинга и зондирования | 6000 мм (6 м от оптического трекера i-Tracker) |
| Характеристики щупа Probe500 |
• Глубина досягаемости щупа: до 500 мм для зондирования скрытых и глубоких зон • Количество оптических мишеней: 16 • Габаритные размеры щупа: 510 × 145 × 89 мм • Вес щупа: 700 г |
| Разрешение камеры трекера | 25 МП |
| Режим передачи данных щупа и сканера | Проводная и беспроводная связь |
| Рабочее расстояние сканера | 300 мм |
| Глубина сканирования | 400 мм |
| Рекомендуемый размер деталей | от 0,1 м до 12 м |
| Класс лазера | Класс II (безопасен для глаз) |
| Форматы выходных файлов | .stl, .pj3, .igs, .asc и другие |
| Интерфейсы подключения | USB 3.0, сетевой интерфейс, Wi-Fi |
| Диапазон рабочих температур | от 0°C до 45°C (щуп Probe500) / от -10°C до 40°C (сканер) |
| Диапазон рабочей влажности | 10 ~ 90% отн. влажн. (без конденсации) |
| Сертификация | CE, RoHS, WEEE, FCC |
Профессиональное гибридное решение
Выбирая TrackScan Sharp с Probe500, вы получаете доступ к современному гибридному 3D-сканеру, который сочетает скорость оптического сканирования с точностью тактильных измерений. Доступен в 3DDevice с доставкой по всей Европе и профессиональной технической поддержкой.
