3D сканер SHINING 3D EinScan Trak

EinScan Trak беспроводная система 3D-сканирования с оптическим отслеживанием

SHINING 3D EinScan Trak — беспроводная система 3D-сканирования, в которой Tracker определяет положение сканера во время работы. Система имеет два формата: Tracking Mode с совместной работой Scanner и Tracker и Handheld Scanner Mode, в котором ручной сканер отсоединяется от сферического модуля. Безмаркерное 3D-сканирование доступно в обоих форматах при соответствующих условиях, хотя для отдельных объектов маркеры остаются полезными. EinScan Trak ориентирован на reverse engineering, оцифровку больших объектов, промышленный дизайн и автомобильные проекты.

Преимущества SHINING 3D EinScan Trak

• Сканирование без маркеров. Tracker считывает светоотражающие метки на сферическом модуле и в реальном времени определяет положение сканера. В пределах рабочей зоны Tracking Mode не требует наклеивания маркеров непосредственно на поверхность большинства объектов.
• Гибкие форматы работы. Scanner можно использовать вместе с Tracker для больших объектов или отдельно — для малых деталей и труднодоступных участков.
• Три режима сканирования. Доступны 19 + 19 перекрестных линий для больших поверхностей, 7 параллельных линий для мелких элементов и одна лазерная линия для глубоких участков.
• Высокая скорость сканирования. Система получает до 2 630 000 точек в секунду, что особенно полезно для автомобилей, кузовных элементов и других больших поверхностей.
• Высокая детализация. Расстояние между точками может составлять до 0,05 мм в режиме 7 параллельных линий, а минимальный размер объекта — примерно от 5 см.
• Беспроводная работа. Wi-Fi 6, локальная сеть и аккумуляторное питание Scanner и Tracker позволяют работать без кабелей между основными модулями и компьютером.
• Большая зона отслеживания. Одна позиция Tracker охватывает рабочий объем до 15 м³, а для больших объектов можно использовать несколько позиций.
• Цветное сканирование. Камера 5 МП записывает текстуру вместе с геометрией, что полезно для архивирования, исследований и создания цифрового контента.

Оптическое отслеживание EinScan Trak

В Tracking Mode ручной Scanner установлен в сферический модуль со светоотражающими метками. Tracker видит эти метки и определяет пространственное положение сканера в реальном времени, поэтому выравнивание не зависит только от геометрических признаков поверхности.

Для большинства средних и больших объектов это позволяет не клеить маркеры непосредственно на деталь. Такой формат уместен для кузовов автомобилей, больших деталей, скульптур и других поверхностей, где наклеивание меток нежелательно.

Маркеры не исключены из рабочего процесса полностью. Для больших объектов с несколькими проходами производитель упоминает Global Marker или Hybrid Leapfrog, а в Handheld Scanner Mode маркеры могут помочь малым предметам или поверхностям с малым количеством геометрических признаков.

Tracking Mode и Handheld Scanner Mode

SHINING 3D EinScan Trak поддерживает два основных формата работы. В Tracking Mode Scanner используется вместе со сферическим модулем, а Tracker отслеживает его положение в пространстве. Такая схема ориентирована на большие детали, кузовные элементы, промышленные компоненты и другие габаритные объекты.

В Handheld Scanner Mode ручной Scanner можно отсоединить от сферического модуля. Это упрощает доступ к узким местам, внутренним зонам и деталям, где большой модуль было бы неудобно перемещать.

Три лазерных режима EinScan Trak

• 19 + 19 High-Speed Scan. Для быстрого сканирования больших поверхностей, автомобильных кузовов и габаритных деталей.
• 7 Detailed Scan. Для деталей, контуров, ребер и малых элементов. Point distance для малых объектов — до 0,05 мм.
• 1 Deep Pockets Scan. Для углублений, узких зон и труднодоступной геометрии. Соотношение диаметра к глубине — 1:4.

Скорость и точность

EinScan Trak обеспечивает скорость сканирования до 2 630 000 точек/с, разрешение от 0,05 до 10 мм и объемную точность до 0,1 мм. Система поддерживает Wi-Fi 6 и беспроводное подключение через отдельный маршрутизатор, который входит в комплект.

Tracker и Scanner работают от аккумуляторов до 5,5 часов и поддерживают горячую замену батарей во время сканирования. Это позволяет работать с большими объектами и длительными проектами без постоянного кабельного подключения.

Сканирование сложных поверхностей и цветных объектов

EinScan Trak подходит для работы с черными и отражающими поверхностями, а также для сканирования в помещении и на улице при освещении до 110 000 lux. Встроенная 5-МП текстурная камера позволяет получать цветные 3D-модели, что полезно для оцифровки скульптур, исторических артефактов, рельефов, а также для архивирования, реставрации, AR/VR и создания 3D-контента.

Обработка 3D-данных и измерения в EXScan Trak

Основное программное обеспечение EXScan Trak используется для сканирования, обработки и объединения данных из различных режимов. Готовые модели можно экспортировать в форматы STL, OBJ, PLY, 3MF и ASC.

Для измерений доступен EXMeasure с инструментами анализа размеров, GD&T и создания отчетов. Годовая лицензия EXMeasure входит в комплект системы. Для reverse engineering EinScan Trak совместим с EXModel и Geomagic Design X, которые позволяют перейти от сканированных данных к CAD-геометрии.

Где применяют EinScan Trak

EinScan Trak применяют в промышленности, дизайне, исследованиях и цифровом производстве для работы с объектами различного размера и сложности:

• reverse engineering физических деталей и узлов;
• автомобильный тюнинг, кастомизация и оцифровка кузовных деталей;
• разработка продуктов и промышленный дизайн;
• 3D-сканирование прототипов, механических деталей и оснастки;
• скульптуры, рельефы, исторические артефакты и архитектурные элементы;
• цифровое архивирование и исследовательские проекты;
• создание цветных 3D-ресурсов для AR, VR, игр и визуализации;
• образование и научные исследования;
• сканирование автомобилей, лодок и других крупных конструкций.

Комплектация SHINING 3D EinScan Trak

В стандартную комплектацию входят основные компоненты, необходимые для сканирования, отслеживания, беспроводной работы и анализа полученных данных.

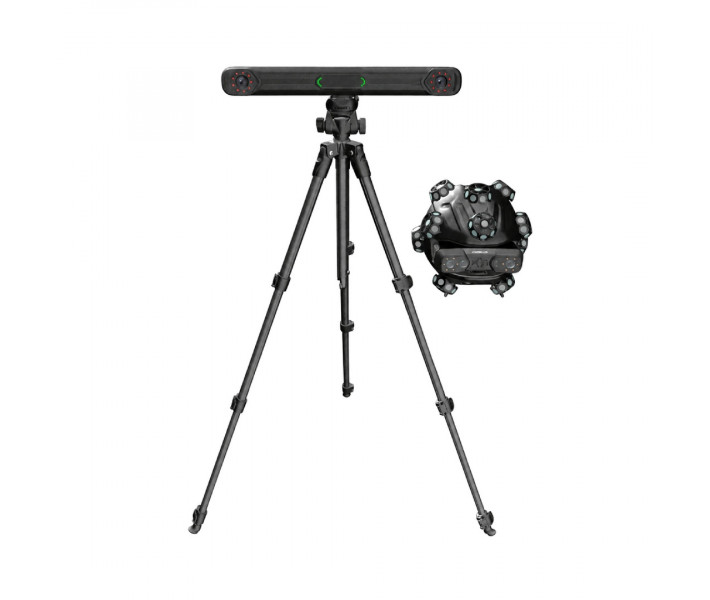

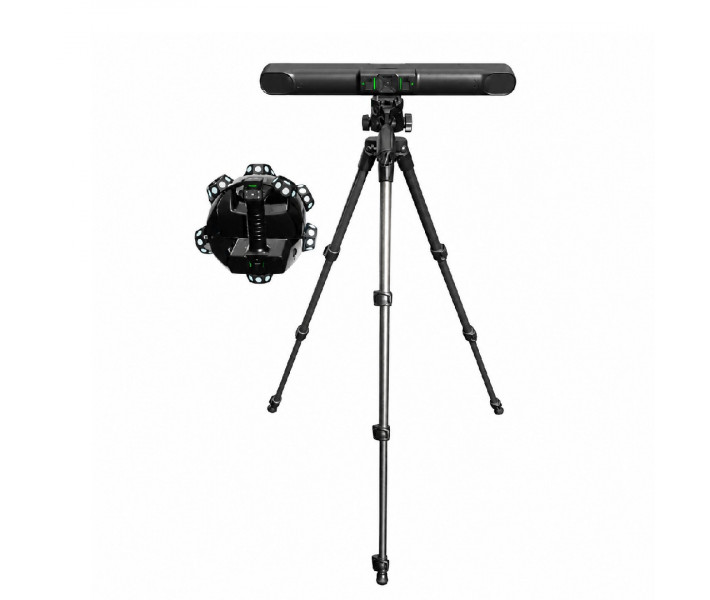

1. Tracker. Отслеживает светоотражающие метки сферического модуля и определяет положение Scanner.

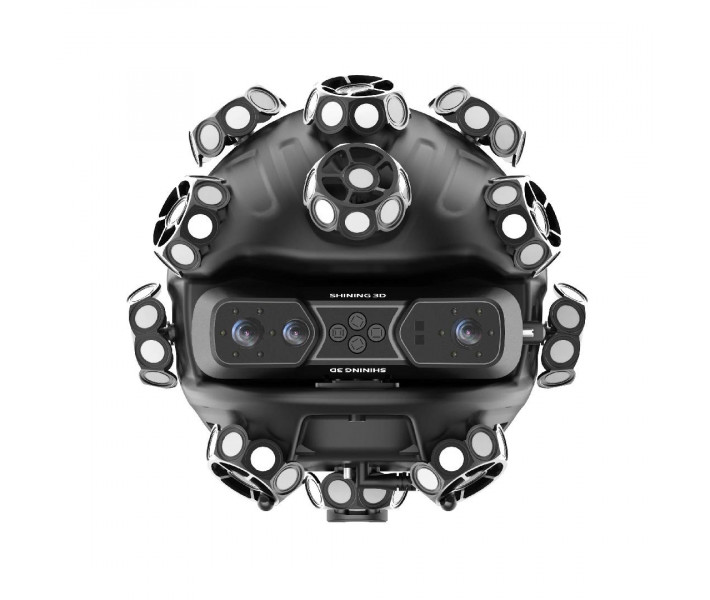

2. Scanner со сферическим модулем. Работает в Tracking Mode, а ручной Scanner можно отсоединить для Handheld Scanner Mode.
3. Штатив. Служит для установки Tracker в рабочей позиции.
4. Маршрутизатор. Создает отдельную локальную сеть для беспроводной связи системы с компьютером; производитель указывает его как стандартную позицию.
5. Аккумуляторы для системы. Питают Tracker и Scanner и допускают hot-swap отдельных батарей.
6. Лицензия EXMeasure на 1 год. Входит в покупку EinScan Trak и дает доступ к инструментам анализа измерений на основе сканированных данных.

Accessories Pro Kit является отдельным набором. Магнитные маркерные шарики 6 мм, клейкие маркеры, marker cards, fixture columns и поворотный стол 300 мм относятся к этому набору, поэтому в приведенный выше базовый перечень они не добавлены.

Технические характеристики SHINING 3D EinScan Trak

Практические рекомендации

• Следите за положением Tracker. Сферический модуль должен оставаться в зоне оптического наблюдения, чтобы Tracker мог определять положение Scanner.
• Не приравнивайте безмаркерный режим к полной отказу от маркеров. Для малых, геометрически однородных или многопозиционных задач маркеры могут дать более стабильное выравнивание.
• Для объектов за пределами одной зоны отслеживания рассматривайте Transit-Station или Hybrid Leapfrog. Эти схемы позволяют переносить Tracker между позициями и работать с большими конструкциями.
• Проверяйте калибровку и сканированные данные до экспорта. Так можно вовремя заметить пропущенные участки или нестабильное выравнивание.

Заказать SHINING 3D EinScan Trak

Заказывайте SHINING 3D EinScan Trak, если нужен 3D-сканер для оцифровки деталей, reverse engineering, автомобильных проектов и работы с большими конструкциями. Поможем подобрать оптимальную комплектацию, проконсультируем по возможностям SHINING 3D EinScan Trak и условиям доставки по Украине.
