Снят с производства

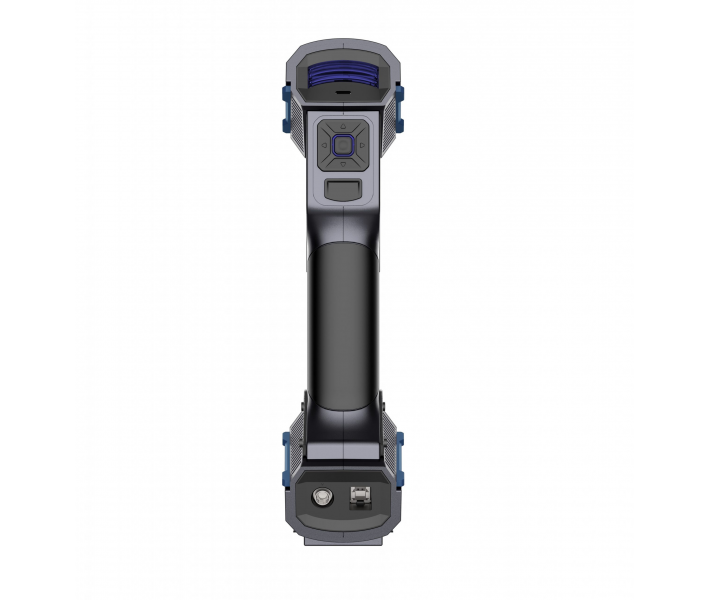

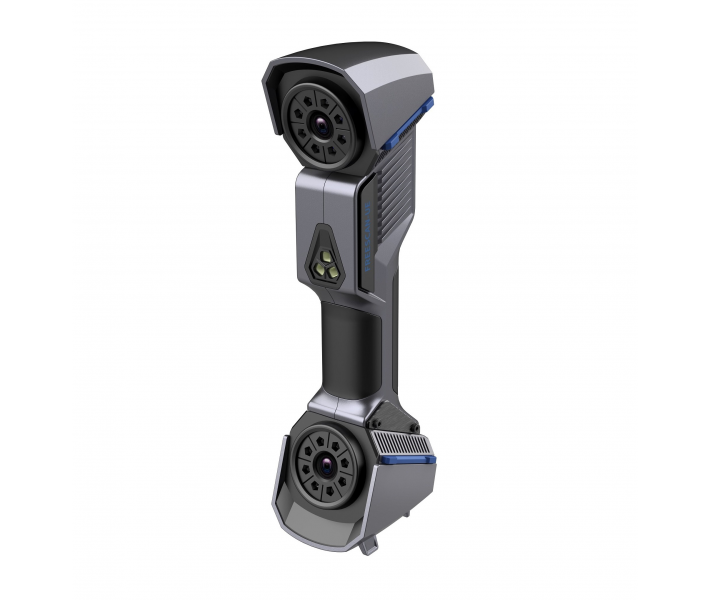

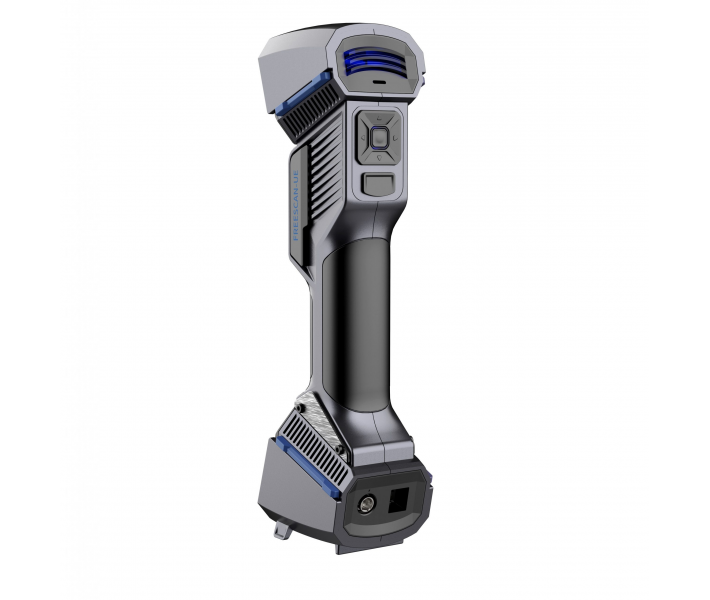

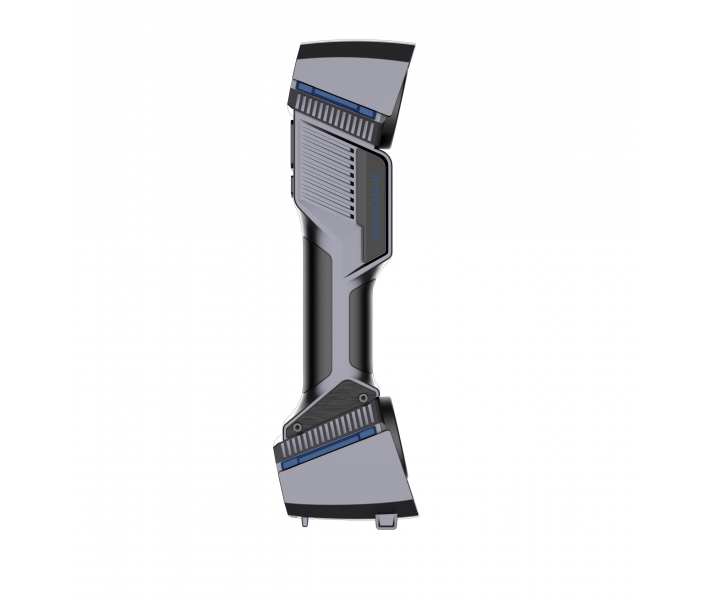

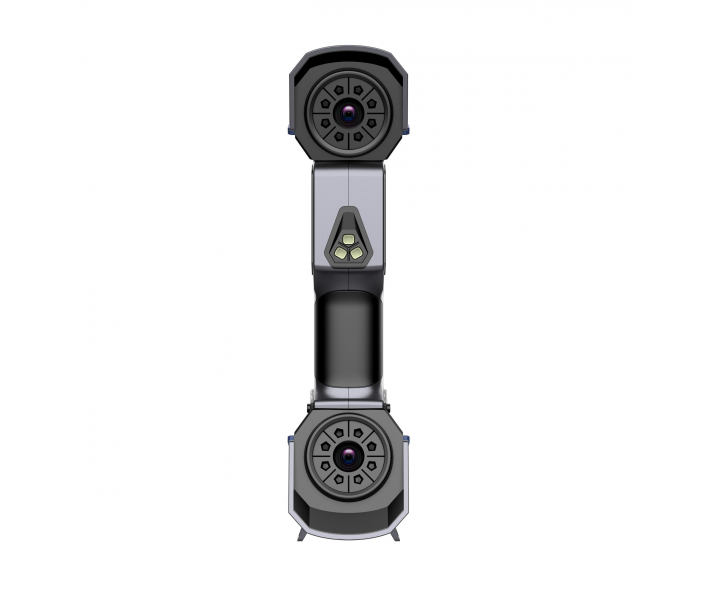

3D сканер метрологический SHINING 3D FreeScan UE7
- Доступность: Снят с производства
- Код товара: GEN-37660883
₴0.00
Без НДС: ₴0.00
Купить инспекционный 3D-сканер SHINING 3D FreeScan UE7
Купить инспекционный 3D-сканер необходимо, если вы планируете обеспечить простой и высокоточный контроль на своем производстве.
Профессиональные лазерные 3D сканеры такого класса используются в промышленности для метрологического контроля в таких направлениях, как:
- Автомобильная и транспортная промышленность;
- Энергетическая промышленность;
- Аэрокосмическая промышленность;
- Машиностроение;
- Инспекция литьевых форм, матриц, шаблонов и пр.
Преимущества нового 3D-сканера FreeScan UE7 разработки SHINING 3D
Это — интеллектуальное инспекционное устройство, работающее в потоке:
- Высокая точность метрологического класса. Прибор сканирует с точностью до 0,02 мм, объемная точность 0,02 мм + 0,04 мм/м. Совместим с фотограметрической системой DigiMetric.
- Стабильность и повторяемость измерений. Сканеры FreeScan UE собирают одинаково точные данные. Многократные измерения одной и той же детали дают стабильные результаты, доказывая стабильность и надежность.
- Большой диапазон сканируемых материалов. FreeScan UE способен считывать черные и зеркальные поверхности, что существенно расширяет области его применения.
- Большая площадь одиночного скана. Площадь одного захвата сканируемой поверхности достигает 510 * 520 мм. Такое большое поле обзора позволяет оцифровывать объекты более «плавно» и эффективно.
- Портативный и легкий. Имея вес всего 670 г и новый эргономичный дизайн, этот 3D сканер сделает сканирование с рук значительно удобнее. На производстве это имеет решающее значение: условия среды сканирования могут быть трудными, а объемы сканируемых объектов значительными.
- Легкая интеграция с программным обеспечением. Отсканированные данные можно импортировать одним щелчком мыши в инспекционное программное обеспечение: Geomagic Control X, Verisurf Inspect и Einsense Q.
- Прост в управлении. Программное обеспечение FreeScan UE7 легко настраивается, имеет понятный интерфейс и инструкции на протяжении всего рабочего процесса.
Характеристики FreeScan UE
| FreeScan UE7 | FreeScan UE11 | |
| Режим сканирования | Сканирование с проецированием нескольких линий лазера; Сканирование с проецированием одной линии лазера. | |
| Точность сканирования | До 0,02 мм | |
| Точность объемная * | 0,02 мм + 0,04 мм/м | |
| Точность объемная (в сочетании с DigiMetric) * | 0,020 мм + 0,025 мм/м | |
| Скорость сканирования | 650 000 точек/с | 1,020,000 точек/с |
| Рабочее расстояние | 500 мм | |
| Глубина резкости сканирования | 300 мм-700 мм | |
| Площадь одиночного скана | 510 мм × 520 мм | |
| Расстояние между точками | 0,05 мм ~ 3 мм | |
| Источника света | Синий лазер 14 линий или 1 линия | Синий лазер 22 линии или 1 линия |
| Категория источника света | Класс 2М (безопасность глаз) | |
| Интерфейс | USB 3.0 | |
| Размеры | 298 мм × 90 мм × 74,5 мм | |
| Вес | 670 г | |
| Питание | Постоянный ток: 12 В, 5,0 А | |
| Рабочая температура | 0 °C ~ 40 °C | |
| Рабочая влажность | 10% ~ 90% | |
| Инспекционный модуль | Программное обеспечение для цифрового контроля EINSENSE Q 3D (опционально) | |
| Сертификация | CE, FCC, ROHS, WEEE, KC | |
| Программное обеспечение, совместимое с данными | 3D-система (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systemes (CATIA V5 и SolidWorks), PTC (Pro / ENGINEER), Siemens (NX и Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage) и т. д. | |
| Конфигурация компьютера | Система: Win10, 64-разрядная; Графическая карта: NVIDIA GTX / RTX series, GTX1080 и выше; | |
| Видеопамять: ≥ 4 Гб; Процессор: I7-8700; Память: ≥ 32 Гб | ||
* Объемная точность — это соотношение между точностью трехмерных данных и размером объекта. Точность снижается на 0,04 мм на 100 см; в сочетании с DigiMetric точность уменьшается на 0,025 мм на 100 см. Приведенное выше описание индекса получается путем измерения расстояния между центрами сферы путем сращивания точек маркера.
