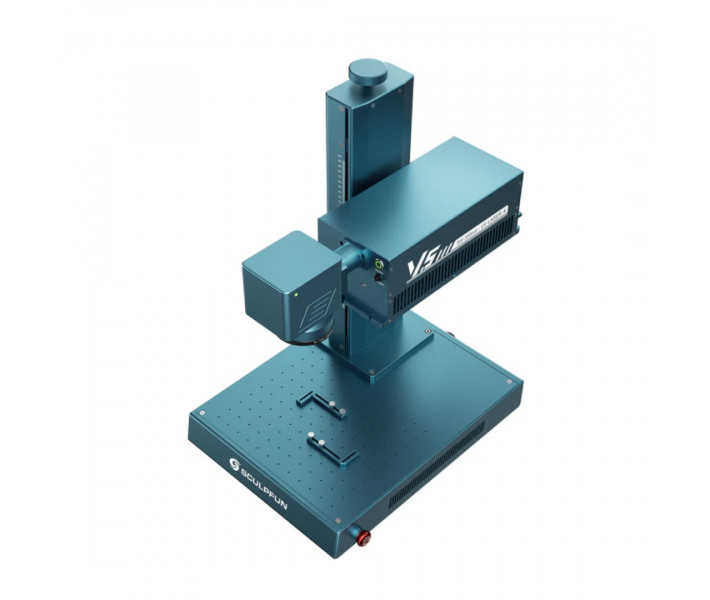

Ультрафиолетовый лазерный гравер SCULPFUN V5

Гальванометрический УФ-лазер SCULPFUN V5 для сложных материалов

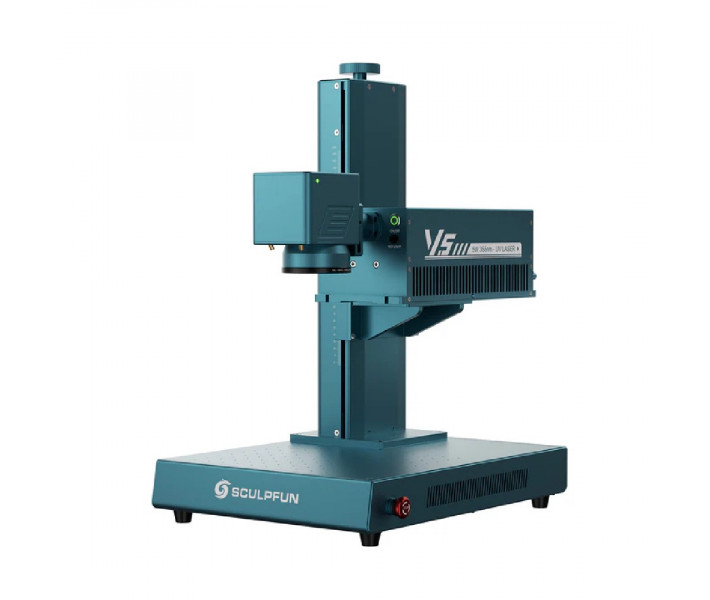

SCULPFUN V5 UV — это ультрафиолетовый лазерный гравер гальванометрического типа с длиной волны 355 нм и скоростью работы 10000 мм/с. Лазер использует технологию холодной обработки, которая разрушает молекулярные связи материала вместо его нагревания, что полностью сохраняет цвет и структуру краев. Интеграция процессора Industrial FPGA, системы Auto Z и Dual Focus автоматизирует работу и обеспечивает мгновенное фокусирование.

Почему стоит выбрать гравер SCULPFUN V5

SCULPFUN V5 сочетает точность позиционирования до микронного уровня, высокую скорость обработки и стабильное качество маркировки. Это оборудование используется в производстве, мастерских персонализации и для серийного нанесения маркировки на изделия.

• Быстрая и точная маркировка термочувствительных материалов. Ультрафиолетовый лазер 355 нм обеспечивает минимальное тепловое воздействие на стекло, пластик и электронные компоненты. Благодаря гальванометрической системе со скоростью до 10000 мм/с, маркировка чувствительных к нагреванию основ происходит мгновенно.
• Высокая детализация мелких элементов. Лазер с диаметром 0.0019 мм подходит для нанесения микротекста, серийных номеров, QR-кодов и сложной графики с четкими контурами.

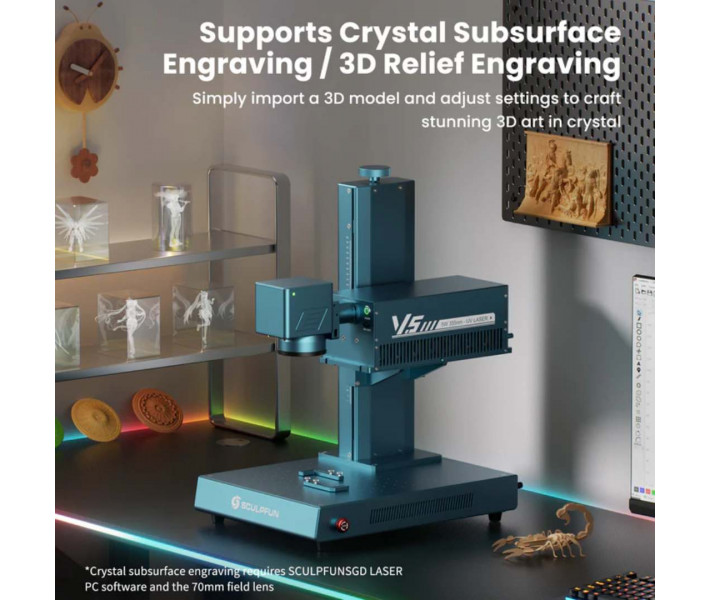

• Поддержка внутренней 3D-гравировки кристаллов. Оборудование может создавать объемные изображения внутри стекла и кристалла, расширяя возможности персонализации продукции.
• Совместимость с большим количеством основ. SCULPFUN V5 поддерживает более 1500 материалов, включая пластики, металлы, стекло, керамику и печатные платы.
• Высокая точность серийной маркировки. Повторяемость позиционирования 0.001 мм формирует идентичное воспроизведение элементов на каждом изделии при большой партии.

Многорежимная гравировка 4 в 1

SCULPFUN V5 поддерживает несколько режимов обработки, что позволяет работать с различными материалами и поверхностями. Лазер может выполнять четыре типа гравировки:

• плоская гравировка;
• гравировка на криволинейных поверхностях;
• 3D-рельефная гравировка;
• внутренняя 3D-гравировка в кристаллах и стекле;

Технология УФ-лазера и особенности работы

SCULPFUN V5 использует ультрафиолетовый лазер с длиной волны 355 нм. Короткая длина волны обеспечивает высокое поглощение энергии многими материалами, поэтому лазерная маркировка выполняется очень точно даже на сложных поверхностях. На практике вы получаете:

• чистые контуры без обгорелых краев;
• высокую контрастность маркировки;
• возможность работы с термочувствительными пластиками;
• качественную гравировку стекла и кристаллов;
• получение мелкого текста и микромаркировки.

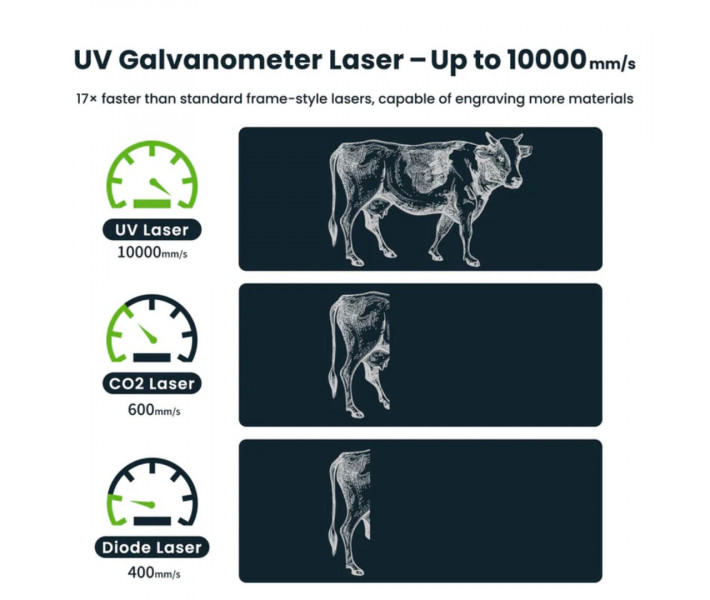

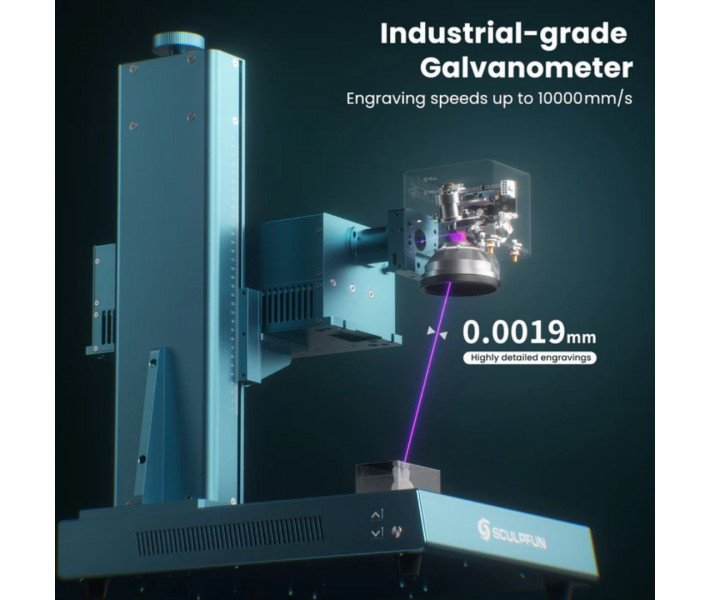

Гальванометрическая система сканирования перемещает лазерный луч с помощью зеркал, что позволяет достигать скорости до 10000 мм/с без потери точности.

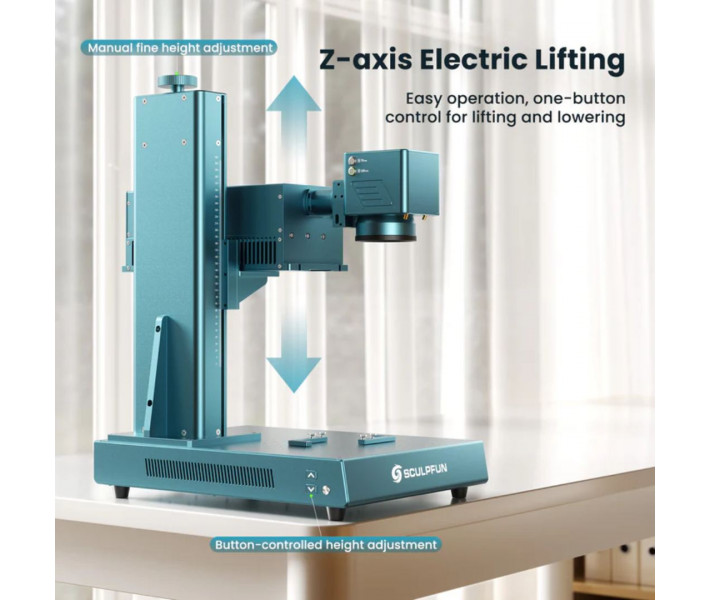

Автоматическое фокусирование и система позиционирования

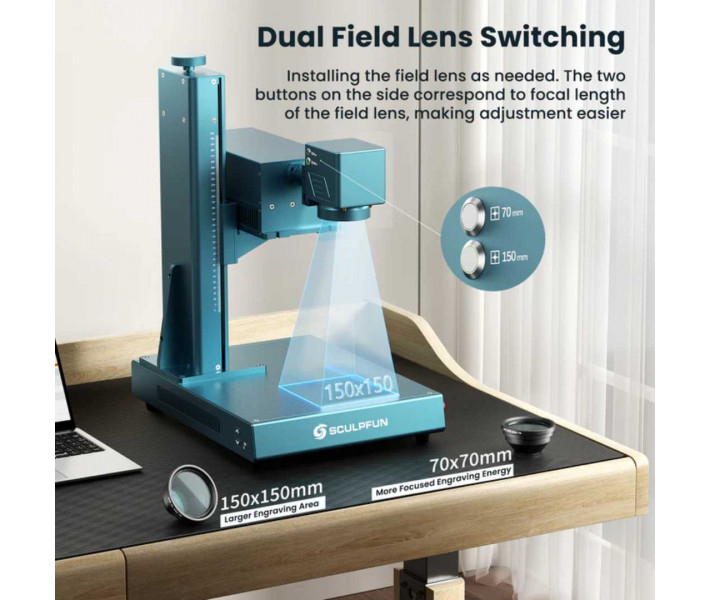

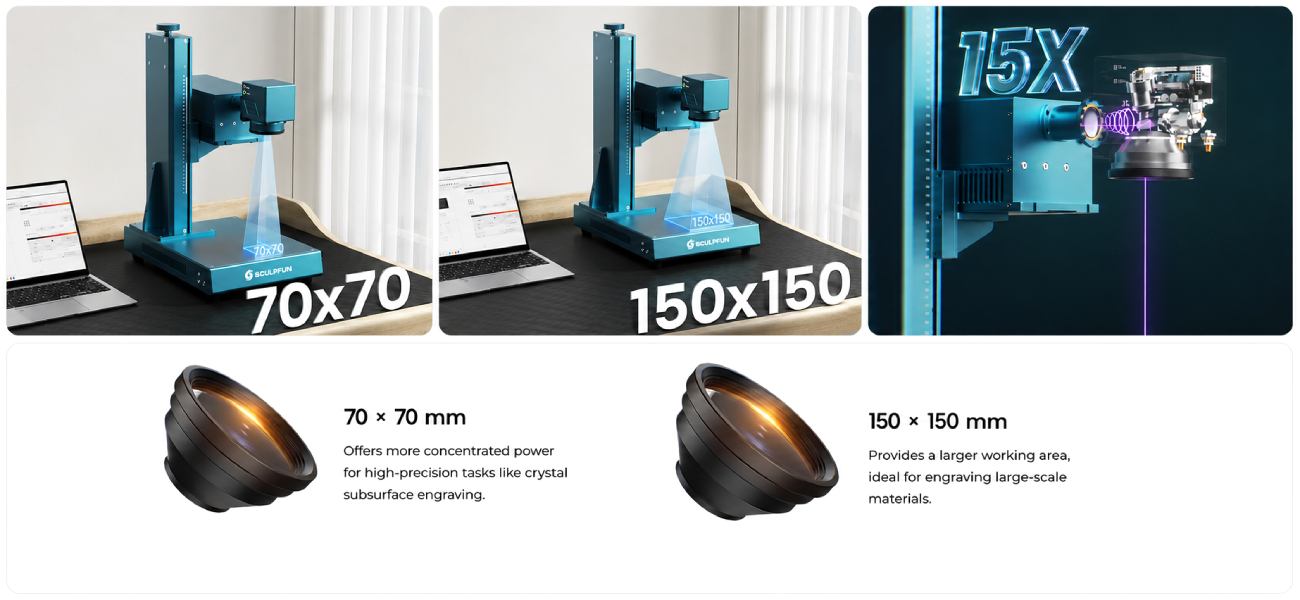

SCULPFUN V5 оснащен системой электрического подъема для автоматической настройки фокуса. Это сокращает время подготовки к работе и помогает быстро переключаться между различными изделиями. Для разных задач доступны две рабочие области:

• 70 x 70 мм — для максимальной детализации;
• 150 x 150 мм — для больших изделий.

При необходимости рабочую зону можно увеличить до 150 x 350 мм с помощью дополнительной комплектации расширения G9SE.

Материалы для маркировки и гравировки

Одним из главных преимуществ SCULPFUN V5 является совместимость с большим количеством материалов. Производитель заявляет поддержку более 1500 типов материалов.

• Пластики: ABS, PVC, PC, PET, PP, акрил, оргстекло.
• Металлы: нержавеющая сталь, алюминий, медь, латунь, титан, серебро, золото, платина.
• Стеклянные материалы: стекло, кварцевое стекло, кристаллы.
• Керамические материалы: техническая и декоративная керамика.
• Электронные компоненты: печатные платы и электронные модули.
• Натуральные материалы: дерево, кожа, бумага.
• Минералы и камень: мрамор, нефрит и другие виды камня.

Программное обеспечение и режимы работы

Для работы с SCULPFUN V5 можно использовать программное обеспечение SGD Laser или LightBurn Pro.

SGD Laser является фирменным решением производителя и предоставляет доступ ко всем возможностям оборудования, включая внутреннюю 3D-гравировку кристаллов, создание рельефных 3D-изображений, обработку криволинейных поверхностей и стандартную плоскую гравировку.

LightBurn Pro подходит для большинства задач лазерной маркировки и гравировки, однако отдельные специализированные функции УФ-лазера в настоящее время поддерживаются только через SGD Laser.

Как настроить УФ-лазер

УФ-лазер 355 нм выполняет холодную маркировку без перегрева материала. Перед началом работы для точной и быстрой гравировки рекомендуется выполнить следующие действия:

1. Установить нужную полевую линзу.
2. Включить оборудование.
3. Подключить SCULPFUN V5 через Wi-Fi или USB.
4. Запустить SGD Laser или LightBurn.
5. Выбрать материал и параметры обработки.
6. Выполнить автоматическое фокусирование.
7. Проверить позицию заготовки через функцию предварительного просмотра.
8. Запустить тестовую маркировку.
9. При необходимости скорректировать скорость, частоту и длительность импульса.

Изменение частоты в диапазоне 30–100 кГц позволяет адаптировать плотность энергии под чувствительные полимеры или сверхпрочные металлы. После фиксации корректных параметров в программе LightBurn или SGD Laser шаблон можно запускать в потоковое производство.

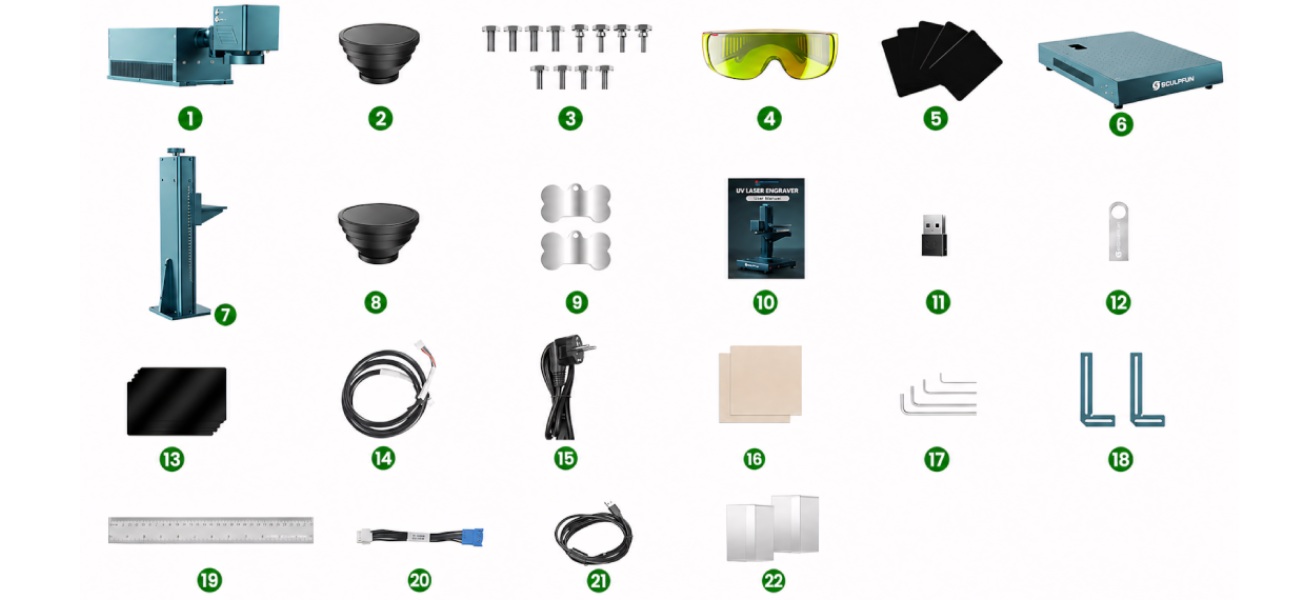

Комплектация SCULPFUN V5

В комплекте поставки есть все необходимое для начала работы и первичной настройки оборудования. Для отдельных задач могут дополнительно использоваться расширитель рабочей области или поворотный модуль.

• УФ-лазер SCULPFUN V5.
• Полевая линза 150 x 150 мм (установлена) фокусирует луч на стандартной рабочей зоне.
• Полевая линза 70 x 70 мм обеспечивает максимальную концентрацию мощности для мелких деталей.
• Базовая платформа служит рабочим столом для точного размещения заготовок.
• Подъемная колонна выступает держателем лазерной головы с вертикальным перемещением.
• Кристаллическая колонна для внутренней 3D-гравировки используется как стеклянная основа для демонстрации объемной маркировки внутри материала.
• Позиционировочная планка помогает быстро выравнивать серийные изделия.
• Фокусировочный шаблон нужен для ручной проверки точного фокусного расстояния.
• Калибровочная бумага используется при первом настройке точности луча.
• Металлический жетон для тестовой маркировки является образцом для проверки параметров гравировки на металле.
• Тестовая деревянная пластина служит образцом для пробной маркировки органических материалов.
• Защитные очки гарантируют обязательную защиту глаз от ультрафиолетового излучения.
• Ключ безопасности защищает лазер от несанкционированного включения посторонними лицами.
• Линейка помогает быстро измерять заготовки перед обработкой.
• USB-накопитель содержит инструкции, программное обеспечение и тестовые файлы.
• Руководство пользователя является пошаговой инструкцией по сборке и эксплуатации.
• Набор инструментов содержит ключи для сборки и обслуживания корпуса.
• Комплект креплений M3 / M5 / M6 является набором винтов для фиксации элементов станка.
• Кабель адаптера поворотного модуля подключает дополнительное устройство для гравировки на цилиндрических объектах.
• Удлинительный кабель увеличивает радиус подключения рабочих компонентов.
• Кабель питания подключает оборудование к электросети.
• Кабель передачи данных соединяет маркер с компьютером для загрузки макетов.

Технические характеристики

Советы по эксплуатации

• Тестируйте настройки для каждого материала. Разные основы требуют индивидуального подбора мощности и частоты импульсов УФ-лазера.
• Начинайте работу с тестовых образцов. Это позволяет проверить качество маркировки перед запуском массового производства.
• Всегда включайте вытяжную систему. Это обеспечивает удаление токсичных газов и микрочастиц, которые выделяются во время деструкции материалов.
• Четко соблюдайте рекомендованную высоту фокусирования. Даже минимальное отклонение от фокусного расстояния ослабляет энергию луча и ухудшает четкость линий.

Ищете надежный лазерный гравер SCULPFUN V5 для производства, мастерской, лаборатории или бизнеса? Наши специалисты помогут подобрать технические параметры излучения под ваши материалы и порекомендуют все необходимое для быстрого старта работы.
