Камера Sculpfun CAM500 для Lightburn

Точное позиционирование заготовок с помощью камеры SCULPFUN CAM500

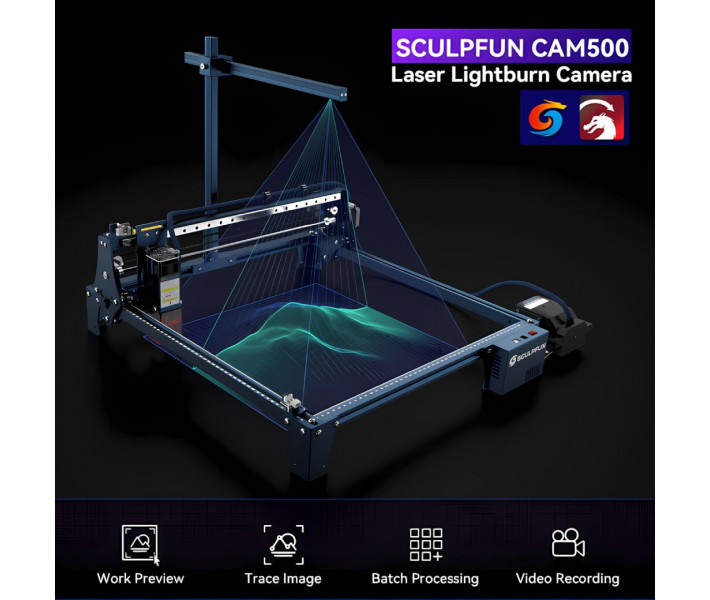

Sculpfun CAM500 — это камера для лазерного гравера, предназначенная для точного позиционирования заготовок в программе LightBurn, с разрешением 5 МП, широкоугольным объективом 120° и точностью позиционирования менее 1 мм. Модель помогает быстро размещать макеты на материале, контролировать рабочую область в реальном времени и автоматизировать подготовку задач для гравировки и резки. Камера рассчитана на рабочую зону до 400 x 400 мм и поддерживает функции трассировки контуров и пакетной обработки нескольких изделий одновременно.

Преимущества использования камеры при гравировке

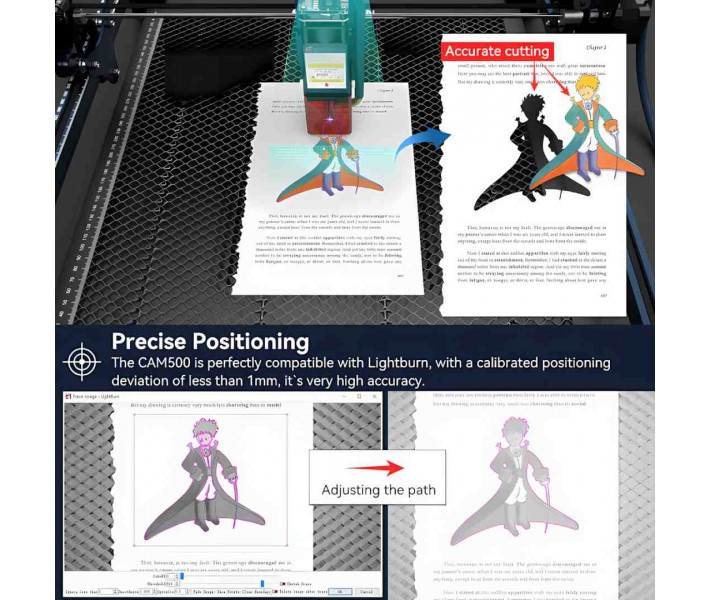

• Точное позиционирование макетов на материале. После калибровки отклонение составляет менее 1 мм.
• Матрица с разрешением 5 МП. Камера формирует изображение 2592 × 1944 пикселей для более точного определения контуров и расположения объектов.
• Поддержка функций LightBurn Camera. Позволяет работать с наложением изображения рабочего поля без ручных измерений.

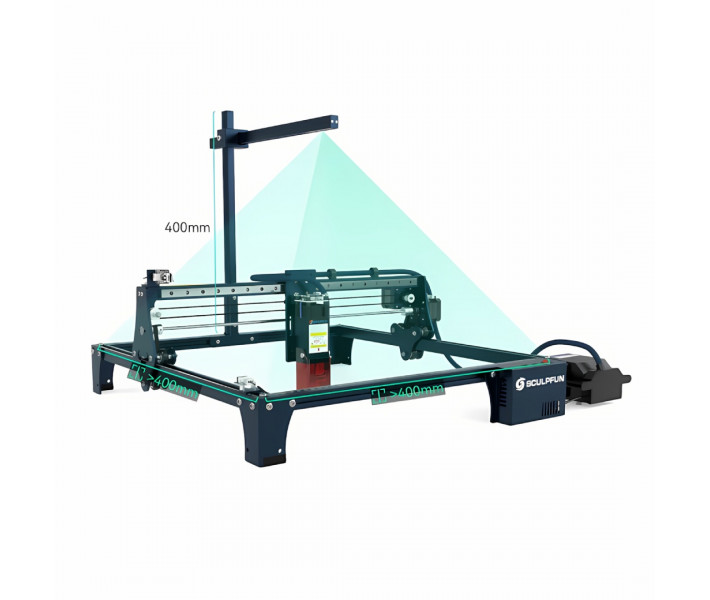

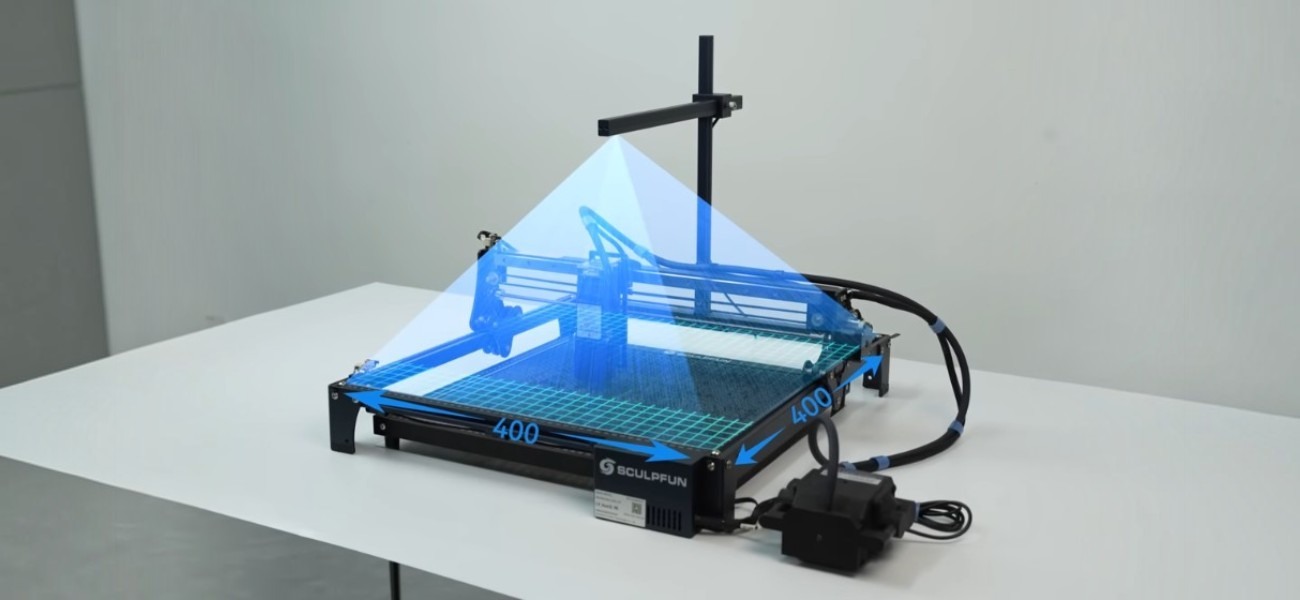

• Широкий угол обзора 120°. Обеспечивает контроль рабочей зоны размером до 400 × 400 мм при рекомендованной высоте монтажа 325 мм.

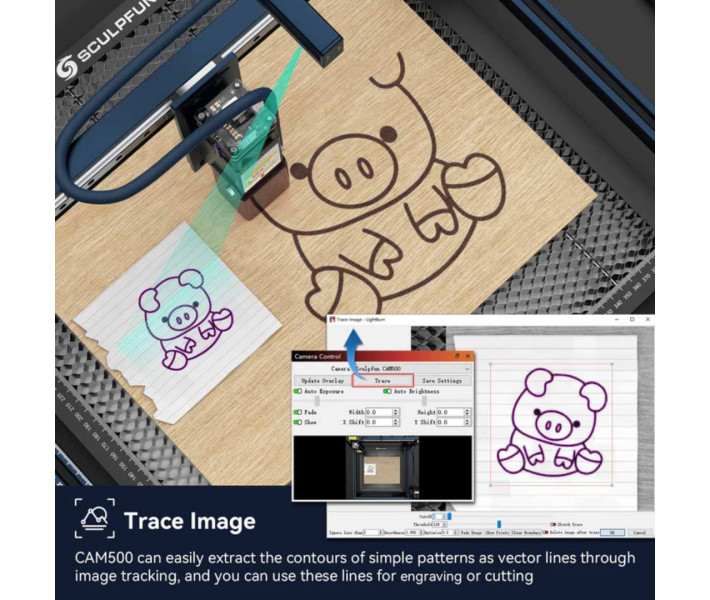

• Автоматическая трассировка контуров. Камера может определять границы простых изображений и создавать векторные контуры для последующей гравировки или резки.

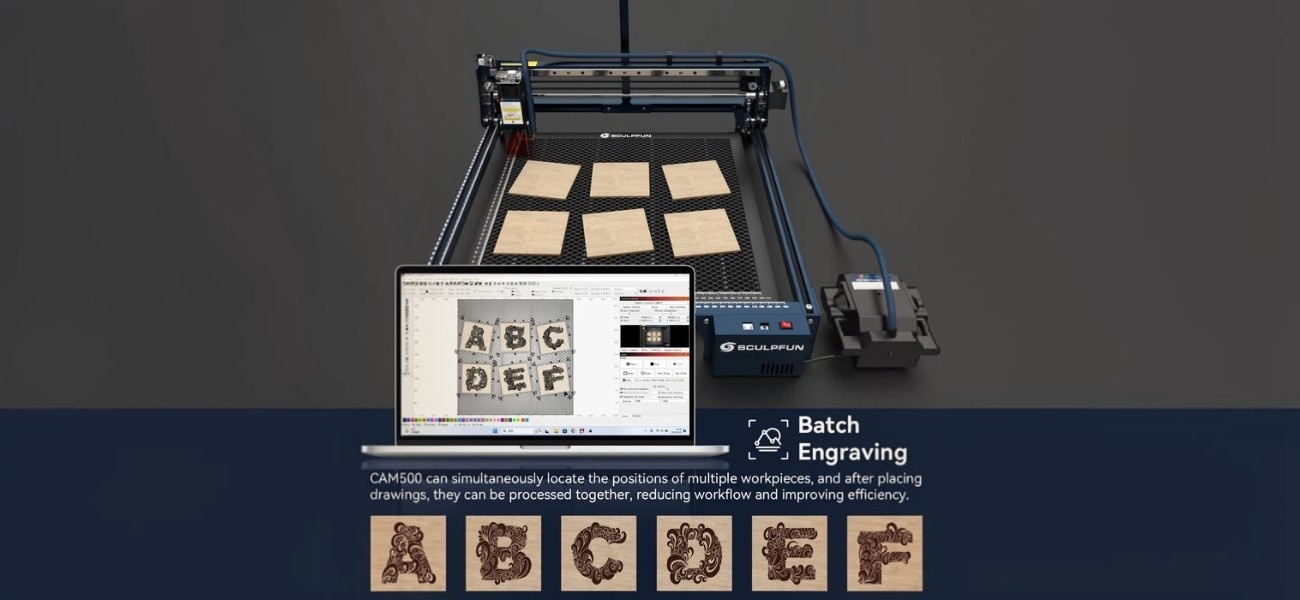

• Пакетная обработка деталей. Позволяет одновременно определять положение нескольких заготовок и запускать обработку одной задачей.

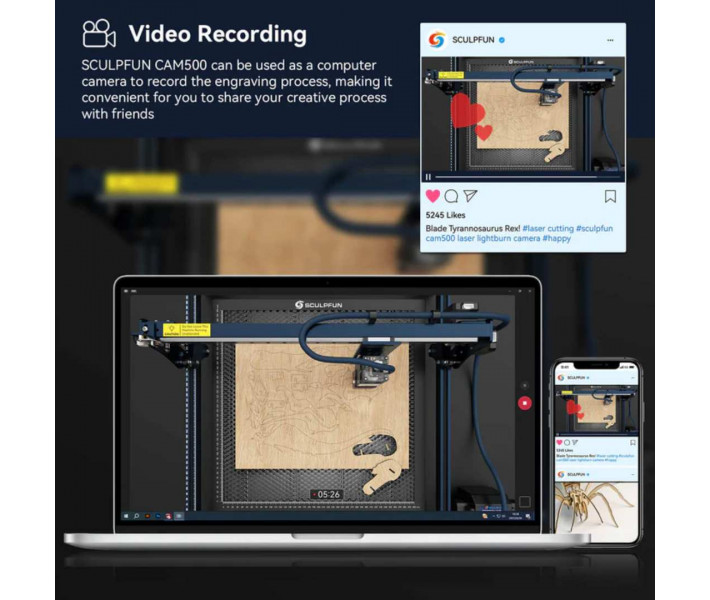

• Функция видеозаписи процесса. Устройство может работать как вебкамера для записи процесса гравировки.
• Два варианта крепления. В комплект входят Т-образный и U-образный кронштейны для различных конструкций лазерных станков.

Функциональные возможности Sculpfun CAM500

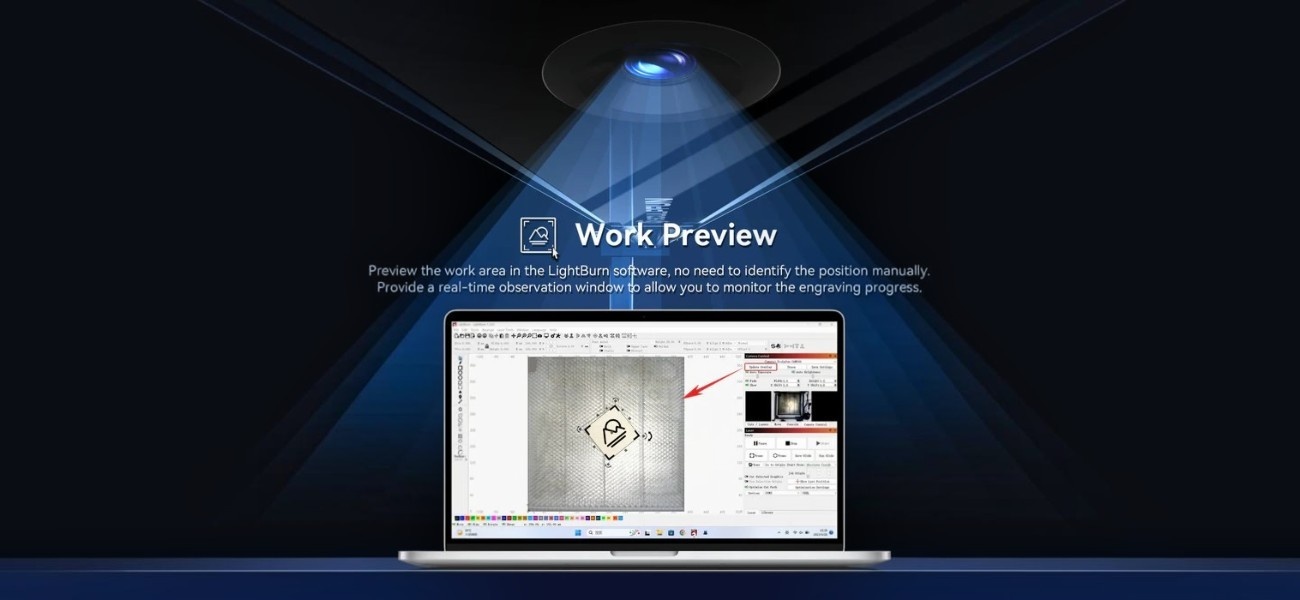

Sculpfun CAM500 помогает точно размещать заготовки перед лазерной гравировкой. После подключения и настройки камера передает изображение рабочей зоны в программу LightBurn, поэтому вы сразу видите, где находится материал. Это позволяет быстро разместить макет в нужном месте и избежать ошибок при гравировке.

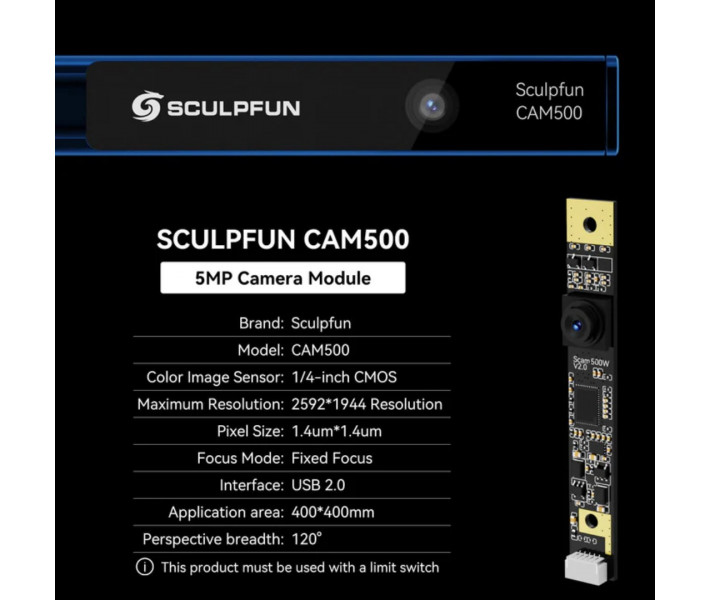

Камера также может определять контуры предметов и упрощает работу с деталями нестандартной формы. Если нужно обработать несколько заготовок одновременно, Sculpfun CAM500 поможет автоматически определить их расположение и запустить задачу для всех изделий. Модель оснащена CMOS-сенсором 1/4 дюйма и широкоугольным объективом с фокусным расстоянием 1.79 мм. Камера рассчитана на работу на расстоянии 325 мм от рабочей поверхности, что соответствует рекомендованной высоте установки камеры.

Применение SCULPFUN CAM500

Система позиционирования Sculpfun CAM500 может использоваться в различных направлениях лазерной обработки материалов. Функции камеры будут полезны в таких сферах:

• Лазерная гравировка дерева.
• Лазерная резка фанеры и тонких листовых материалов.
• Изготовление сувенирной продукции.
• Маркировка готовых изделий.

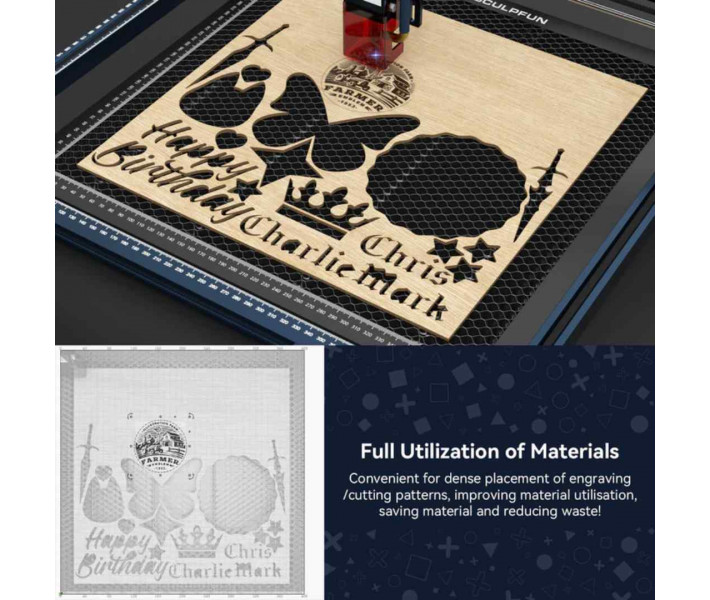

• Работа с остатками материалов.
• Серийное производство одинаковых деталей.
• Позиционирование сложных или нестандартных заготовок.
• Контроль процесса гравировки через видеонаблюдение.

Sculpfun CAM500 помогает сократить время подготовки задач благодаря визуальному контролю рабочей поверхности и точному размещению макетов относительно заготовок.

Совместимое оборудование для SCULPFUN CAM500

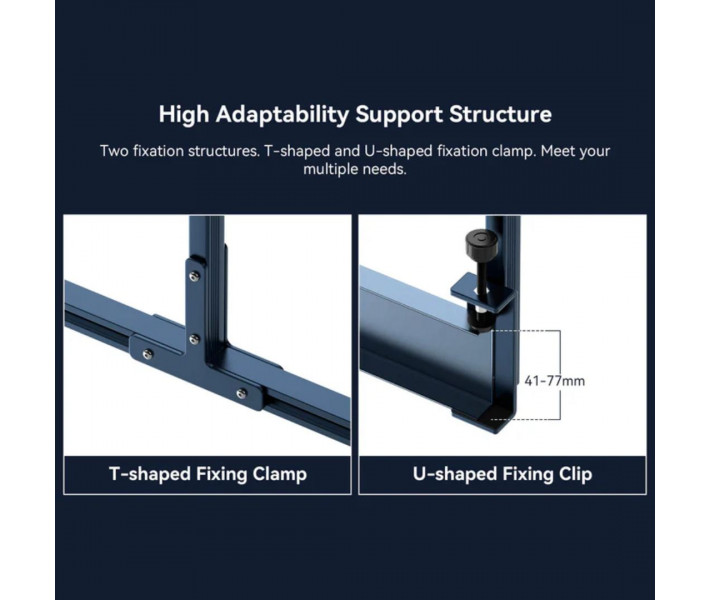

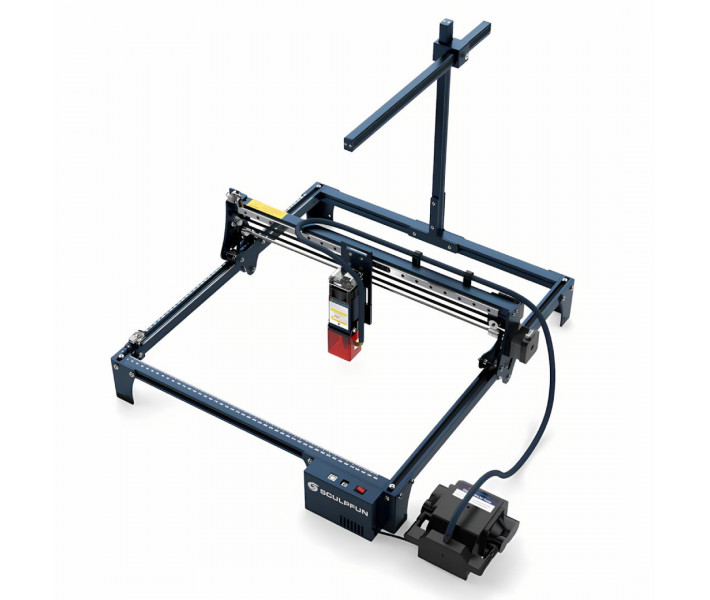

Камера Sculpfun CAM500 поставляется с двумя типами креплений для установки на различные конструкции лазерных граверов. Т-образный зажим подходит для моделей Sculpfun и большинства станков с V-slot профилем, а U-образный зажим предназначен для оборудования с U-образной балкой.

Устройство совместимо с лазерными граверами других брендов, среди которых D1 Pro, Falcon2, LM2 Pro S2, 20Pro, 20S, 55, JL3 и 3 Max V2.

Для модификаций Sculpfun S6, Sculpfun S6 Pro, Sculpfun S9, Sculpfun S9 Pro и Sculpfun S10 перед началом эксплуатации оптического модуля необходимо дополнительно установить концевые выключатели.

Оборудование не поддерживает работу с комплектами расширения рабочей области, которые монтируются отдельно, однако полностью совместимо с функцией Camera в управляющем программном обеспечении LightBurn.

Как начать работу с SCULPFUN CAM500

Подготовка камеры к работе занимает всего несколько минут и не требует специальных навыков. Для использования всех возможностей SCULPFUN CAM500 достаточно правильно установить камеру и выполнить калибровку в программе LightBurn.

1. Установите камеру на раму лазерного гравера с помощью комплектного кронштейна.
2. Подключите SCULPFUN CAM500 к компьютеру через USB.
3. Добавьте камеру в программе LightBurn и выполните начальную настройку.
4. Проведите калибровку с помощью шаблонов, входящих в комплект.
5. Убедитесь, что камера правильно определяет границы рабочей области.
6. Разместите заготовку на рабочем столе и загрузите макет в LightBurn.
7. Используйте функции позиционирования, трассировки контуров или пакетной обработки для подготовки задачи к гравировке или резке.

После завершения настройки камера будет отображать актуальное изображение рабочей зоны и поможет точно размещать проекты на заготовках. Это позволит сократить время подготовки к работе и повысить точность гравировки.

Посмотрите видеообзор SCULPFUN CAM500, чтобы увидеть установку, калибровку и основные возможности камеры в LightBurn.

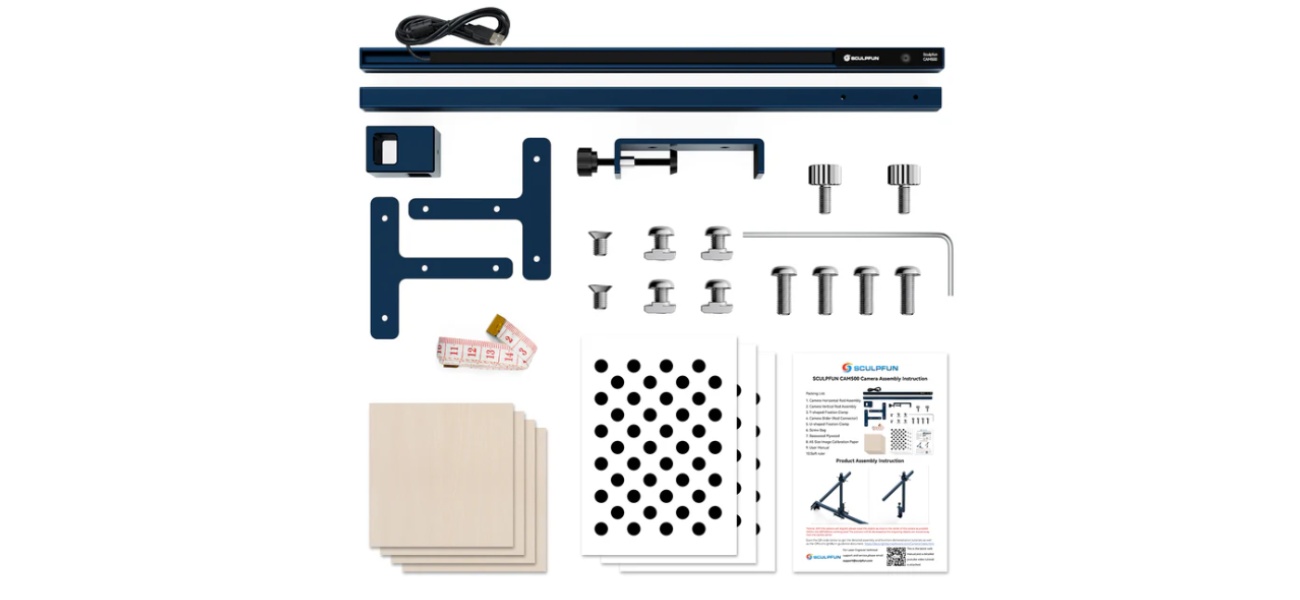

Комплектация Sculpfun CAM500

В комплект входят все необходимые элементы для установки камеры на лазерный гравер и выполнения калибровки в LightBurn. Монтажные компоненты позволяют адаптировать систему под различные типы конструкций станков.

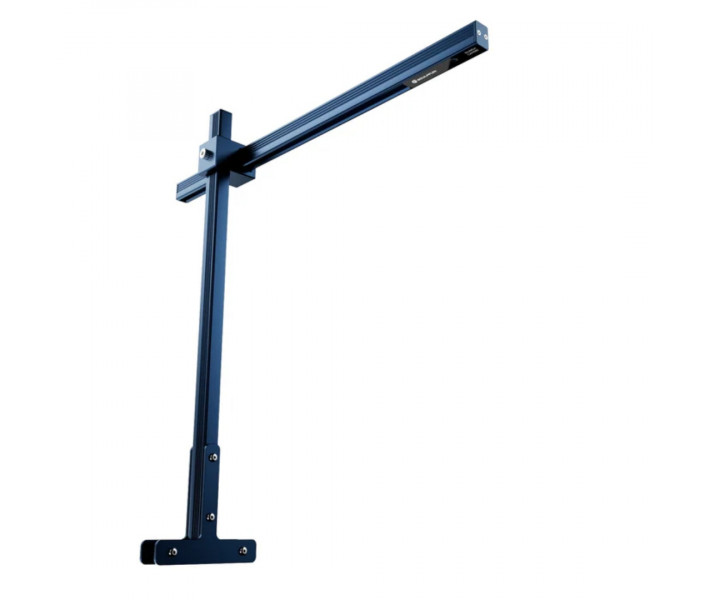

1. Вертикальная стойка камеры в сборе — 1 шт. Основная опорная штанга, которая удерживает оптический модуль на необходимой высоте над рабочей зоной станка для обеспечения полного обзора материала.
2. Т-образный кронштейн в сборе — 1 шт. Монтажное крепление, предназначенное для фиксации стойки на рамах лазерных граверов с популярным конструкционным профилем V-slot.
3. Ползун камеры / соединитель стойки — 1 шт. Регулировочный элемент, позволяющий плавно настраивать высоту и угол наклона камеры относительно рабочей поверхности.
4. U-образный кронштейн в сборе — 1 шт. Альтернативное монтажное крепление, разработанное для установки камеры на станки со специфической U-образной формой балки.
5. Комплект крепежных винтов — 1 шт. Набор фабричных металлических винтов и металлических элементов для надежного соединения всех узлов конструкции между собой.
6. Листы тестовой фанеры — 4 шт. Деревянные заготовки, которые используются для проведения первых пробных операций после настройки оптической системы.
7. Калибровочные шаблоны формата A5 — 3 листа. Специальная бумага с нанесенными графическими метками, необходимая для точной фокусировки и юстировки линзы камеры в программном обеспечении.
8. Инструкция пользователя — 1 шт. Пошаговое техническое руководство с правилами механической сборки конструкции и подключения модуля к компьютеру.
9. Гибкая линейка — 1 шт. Измерительный инструмент для быстрого и точного определения расстояния от объектива камеры до поверхности заготовки.
10. Шестигранный ключ 1.5 мм — 1 шт. Монтажный инструмент для затягивания фиксирующих винтов при сборке рамы и позиционировании объектива.

Технические характеристики

Советы по использованию камеры

• Убедитесь, что ваш лазерный гравер поддерживает работу с абсолютными координатами.
• Для моделей S6, S6 Pro, S9, S9 Pro и S10 необходимо установить концевые выключатели.
• Оптимальная точность достигается в пределах рекомендованной рабочей области 400 x 400 мм.
• После установки не изменяйте положение камеры без повторной калибровки.
• Если используется комплект для расширения рабочей области, учтите, что производитель не гарантирует совместимость CAM500 с такими решениями.
• Для корректной работы требуется лицензионная версия LightBurn с поддержкой функций камеры.

Купить Sculpfun CAM500 в Украине

Камеру SCULPFUN CAM500 можно заказать в 3DDevice с доставкой по всей Украине и консультацией по подключению и настройке. После установки вы сможете использовать возможности точного позиционирования и трассировки в LightBurn.
