Лазерный гравер SCULPFUN S70 MAX 70W

Лазер 70 Вт для швидкого різання та гравіювання великих заготовок

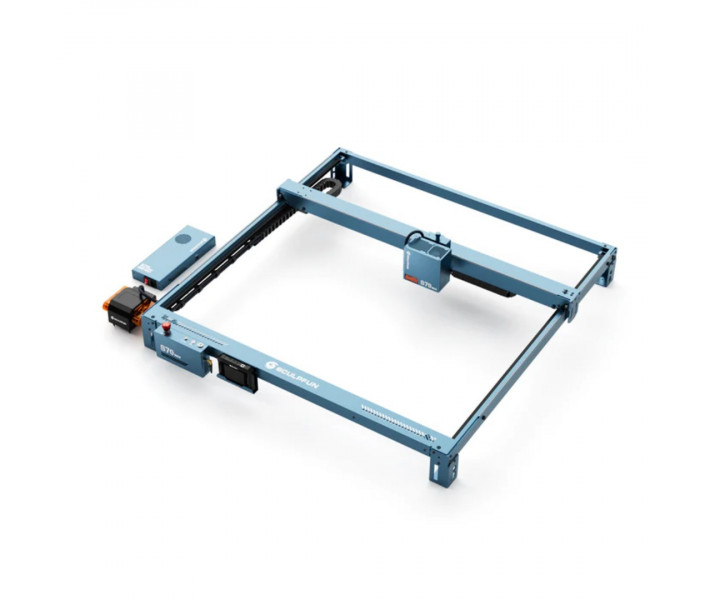

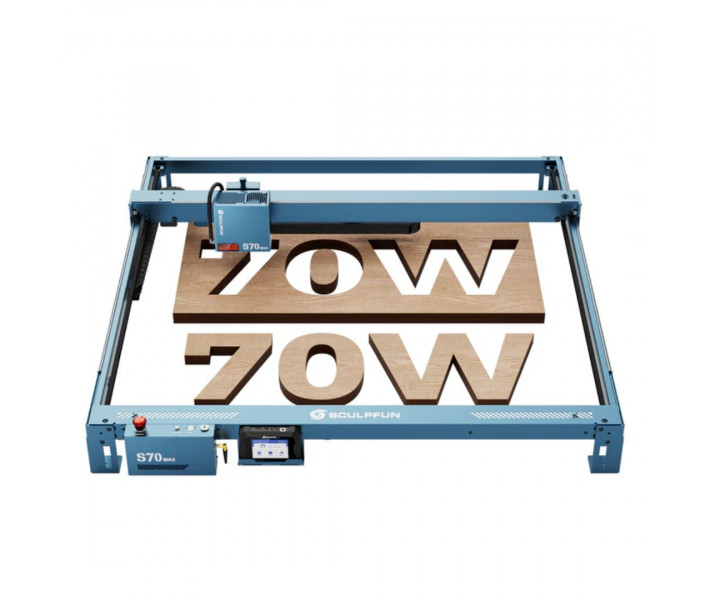

SCULPFUN S70 MAX 70W — лазерный гравер с оптической мощностью 70 Вт и рабочей областью 830 x 800 мм. Оборудование поддерживает резку толстых материалов за один проход, высокоточное гравирование и обработку крупногабаритных заготовок. Благодаря жесткой конструкции и линейной направляющей обеспечивается точность позиционирования до 0.01 мм. Автоматическая система Air Assist улучшает качество резки, отводит дым из зоны обработки и уменьшает образование нагара. Совместим с программами LightBurn и LaserGRBL и поддерживает работу с деревом, акрилом, кожей и другими материалами.

Главные преимущества SCULPFUN S70 MAX 70W

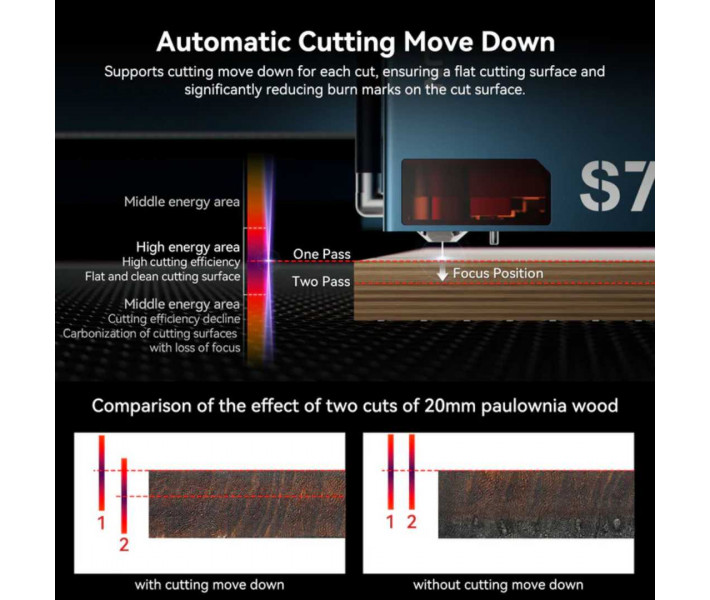

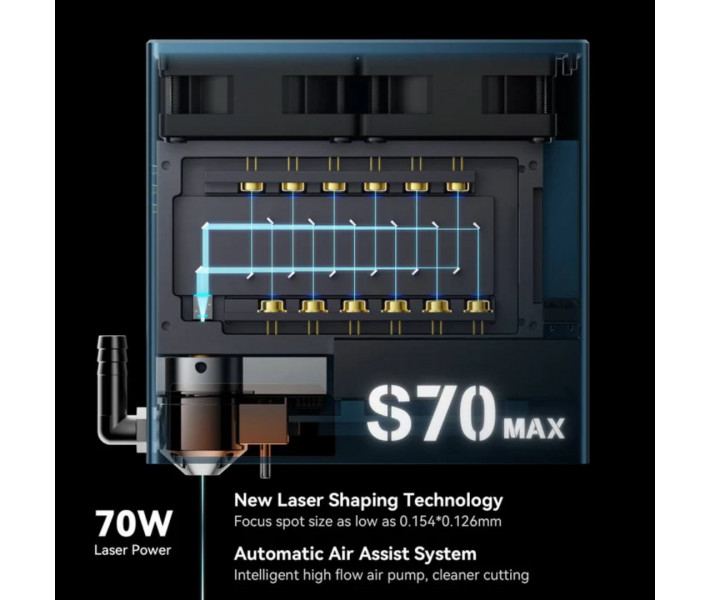

• Резка толстых материалов за один проход. Лазерный блок мощностью 70 Вт объединяет четырнадцать диодов по 6 Вт и благодаря воздушному обдуву 50 л/мин эффективно удаляет продукты сгорания. По данным производителя, модель способна резать акрил толщиной до 35 мм и древесину до 40 мм за один проход без образования нагара.
• Стабильная точность на высокой скорости. Конструкция с трироликовой системой и большой жесткостью рамы обеспечивает плавный ход и качественное гравирование даже на максимальной скорости до 36 000 мм/мин.
• Чистые края среза без избыточного нагара. Автоматическая система Air Assist управляется через плату контроллера и программное обеспечение. Подача воздуха помогает отводить дым из зоны обработки и улучшает качество резки.
• Быстрая настройка фокусного расстояния. Откидная планка позволяет выставить нужную высоту лазера за несколько секунд. Это сокращает время подготовки перед началом работы.
• Многоуровневая защита. Устройство укомплектовано концевыми выключателями, датчиком пламени, зуммером и кнопкой аварийной остановки для предотвращения повреждения оборудования.

Категории применения SCULPFUN S70 MAX

Конструктивные особенности и силовой источник излучения позволяют эксплуатировать лазерный аппарат в следующих направлениях:

• Скоростной раскрой древесины и МДФ. Прямое производство мебельных компонентов, конструкторов, упаковочной тары и сувенирных коробок.
• Рекламное производство. Вырезание объемных букв, логотипов, вывесок из стойкого к ультрафиолету цветного и прозрачного акрила.
• Текстильная и кожаная промышленность. Точный крой натуральной кожи, замши, плотных тканей для пошива одежды, обуви и аксессуаров.
• Серийное маркирование. Нанесение детализированных серийных номеров, штрих-кодов, художественных изображений на нержавеющую сталь, керамику и камень.

Как начать работу с SCULPFUN S70 MAX 70W

Начало работы с лазерным гравером SCULPFUN S70 MAX 70W не требует сложной настройки и занимает минимум времени. Для правильной подготовки оборудования к эксплуатации выполните приведенные ниже шаги.

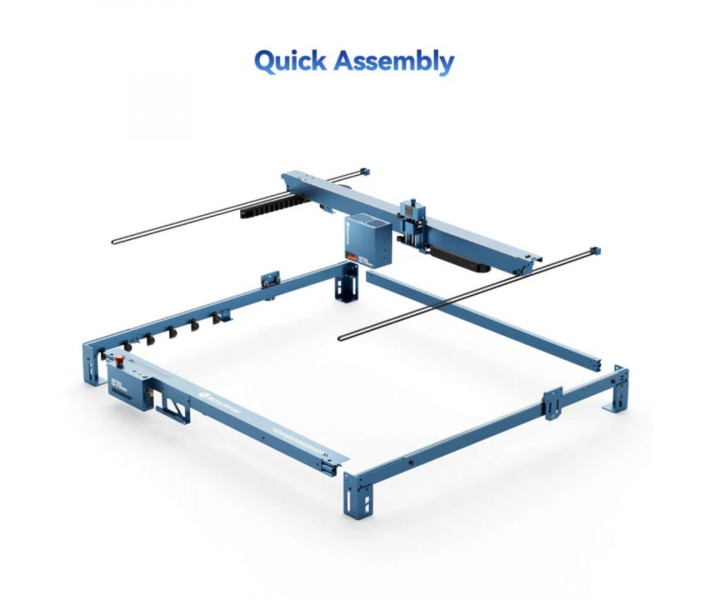

1. Соберите раму станка. Выполните сборку рамы в соответствии с инструкцией пользователя. Убедитесь, что все элементы надежно зафиксированы, а направляющие установлены без перекосов.
2. Установите лазерный модуль. Закрепите лазерный модуль на каретке оси X и подключите все необходимые кабели питания и управления.
3. Подключите систему Air Assist. Соедините воздушный компрессор с лазерным модулем и проверьте работоспособность системы обдува.
4. Подключите питание. Подключите главный адаптер питания и сетевой кабель к электросети. При необходимости подключите сенсорный экран управления TS1.
5. Подключите станок к компьютеру. Используйте USB-кабель или подключение через Wi-Fi для связи с компьютером. Установите и запустите программу LightBurn или LaserGRBL.

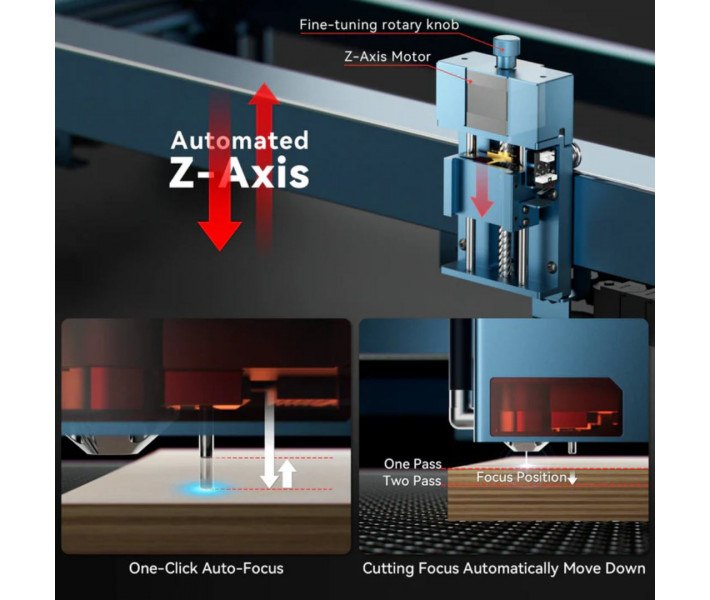

6. Выполните фокусировку лазера. С помощью системы автофокусировки или откидной фокусировочной планки настройте правильное расстояние между лазером и поверхностью материала.

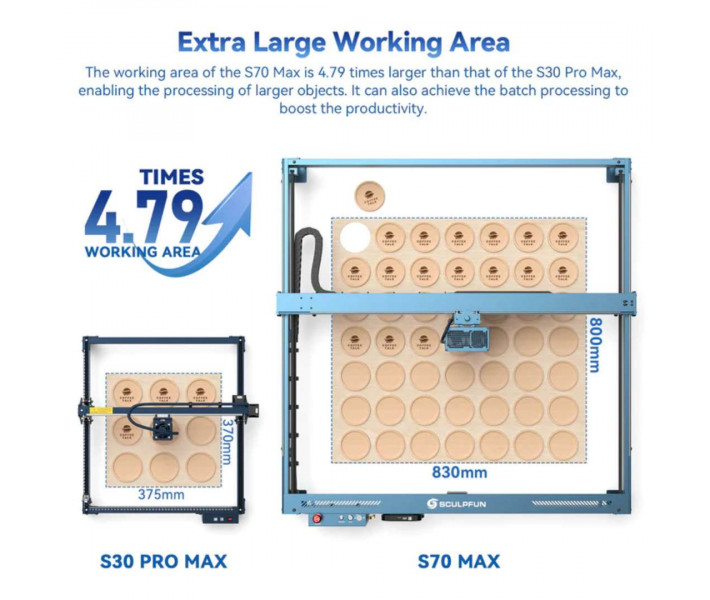

7. Подготовьте заготовку. Разместите материал в пределах рабочей области 830 x 800 мм и зафиксируйте его для предотвращения смещения во время работы.
8. Запустите тестовое гравирование. Перед основной работой рекомендуется выполнить тест на небольшой области материала для подбора оптимальной скорости и мощности лазера.
9. Проверьте системы безопасности. Убедитесь, что работают концевые выключатели, датчик пламени, кнопка аварийной остановки и система Air Assist. Перед запуском обязательно наденьте защитные очки.
10. Начните работу. Загрузите готовый макет в программу управления, выполните позиционирование заготовки и запустите процесс резки или гравирования.

Чтобы ускорить процесс подготовки оборудования и избежать возможных ошибок при сборке, рекомендуем просмотреть видео со сборкой и первым запуском SCULPFUN S70 MAX 70W.

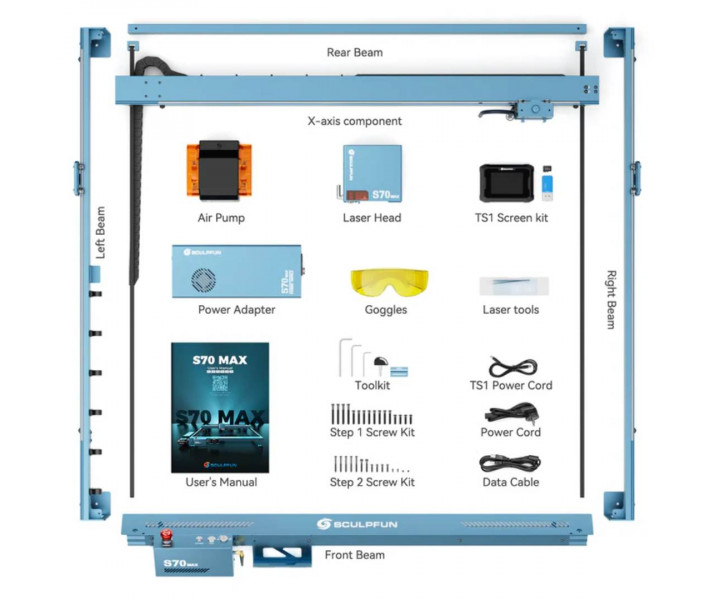

Комплектация SCULPFUN S70 MAX

Комплект поставки содержит все необходимые узлы для быстрой сборки координатного стола и подключения периферийных устройств. Вместе с деталями рамы поставляются компоненты системы охлаждения и защитные аксессуары пользователя.

• Лазерный модуль SCULPFUN S70 MAX (70 Вт).
• Воздушный компрессор обдува (Air Pump).
• Оптический лазерный модуль.
• Сенсорный экран управления TS1 с картой памяти и адаптером.
• Главный адаптер питания.
• Защитные очки закрытого типа.
• Комплект инструментов для ухода за оптическими линзами.
• Руководство пользователя по сборке и настройке.
• Монтажный набор ключей и регулировочных элементов.
• Кабель питания для экрана управления.
• Набор крепежных винтов для первого этапа сборки.
• Сетевой шнур питания.
• Набор крепежных винтов для второго этапа сборки.
• Интерфейсный кабель передачи данных.
• Рама станка (5 частей).

Технические характеристики

Советы перед началом работы

• Перед первым включением проверьте параллельность направляющих рамы и натяжение ремней для исключения геометрических погрешностей во время тестирования.
• Всегда активируйте автоматический обдув воздухом Air Assist при раскрое древесины или пластика, чтобы уберечь защитное стекло от оседания копоти.
• Используйте металлическую подкладку под заготовку для защиты поверхности стола от сквозного прожигания мощным лучом.
• Регулярно осматривайте и при необходимости очищайте оптическую линзу изопропиловым спиртом после длительной резки материалов с высоким содержанием смолы.
• Создавайте тестовую матрицу скоростей и мощностей для каждого нового типа материала с целью оптимизации затрат времени.

Ищете оборудование, способное справиться с толстым акрилом и древесиной на высоких скоростях? Лазерный станок SCULPFUN S70 MAX 70W обеспечит промышленную производительность вашего бизнеса за счет рабочего поля 830 x 800 мм и мощности 70 Вт.
