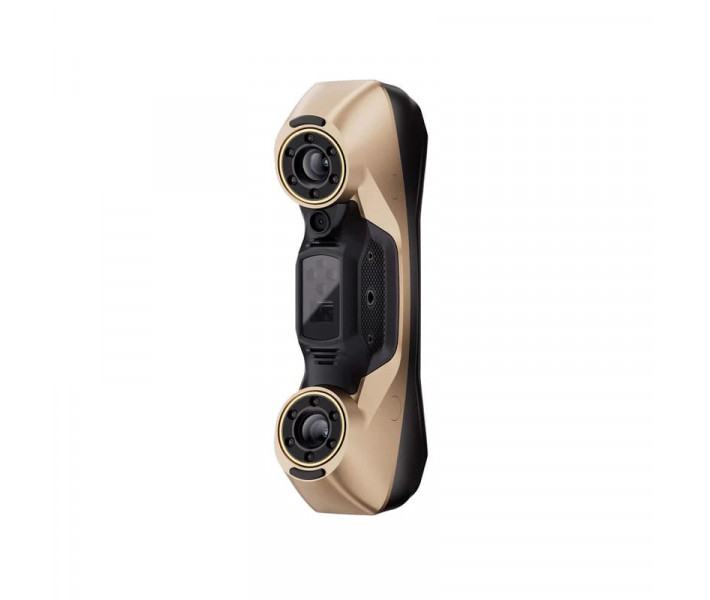

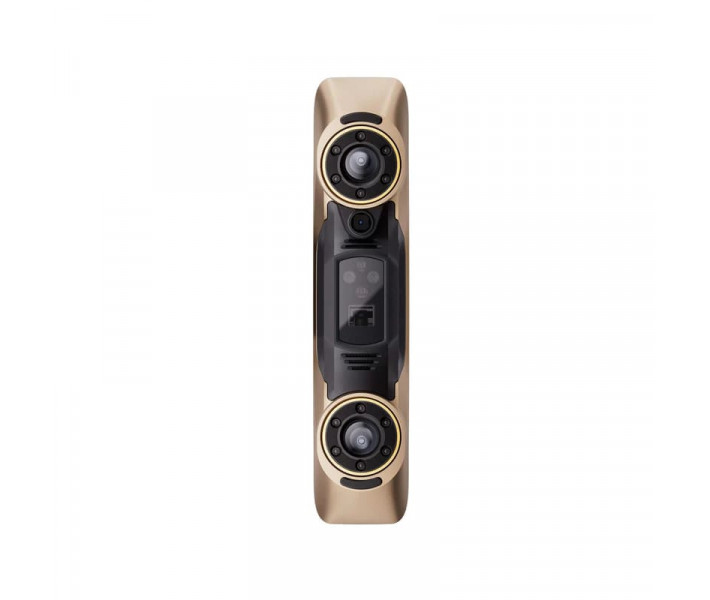

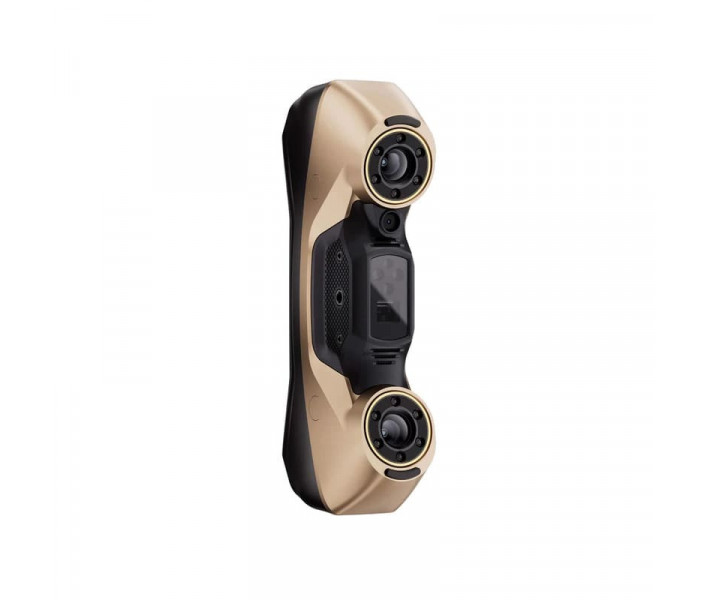

3D сканер Revopoint MetroY Ultra CMM Edition

Revopoint MetroY Ultra CMM Edition — це передова система промислового метрологічного 3D-сканування, призначена для ультраточної інспекції, зворотного інжинірингу, аналізу розмірів та професійних робочих процесів контролю якості. Поєднуючи технологію багатолінійного синього лазера, сканування структурованим світлом та можливості вимірювання класу CMM, MetroY Ultra CMM Edition забезпечує виняткову точність та повторюваність сканування для вимогливих промислових застосувань.

Розроблений для виробництва, автомобільної, аерокосмічної промисловості, виробництва форм та галузей прецизійного інжинірингу, сканер поєднує портативну ручну роботу з передовою стабільністю вимірювань та професійним програмним забезпеченням для інспекції.

У порівнянні зі стандартною версією MetroY Ultra, CMM Edition включає додаткові професійні аксесуари та вдосконалені інструменти вимірювання, оптимізовані для робочих процесів координатного вимірювання та завдань промислової інспекції з високою точністю.

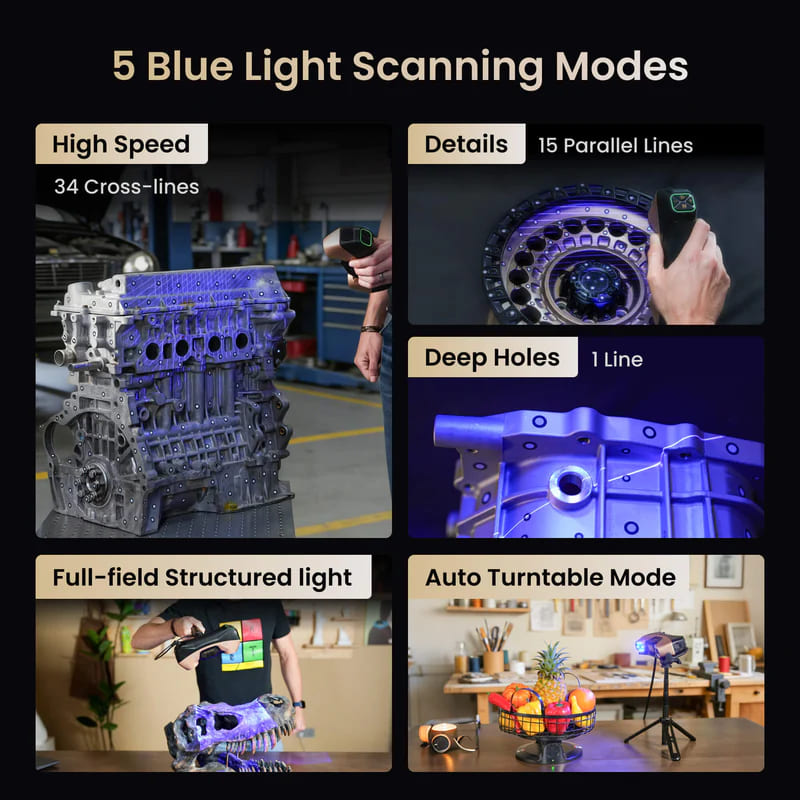

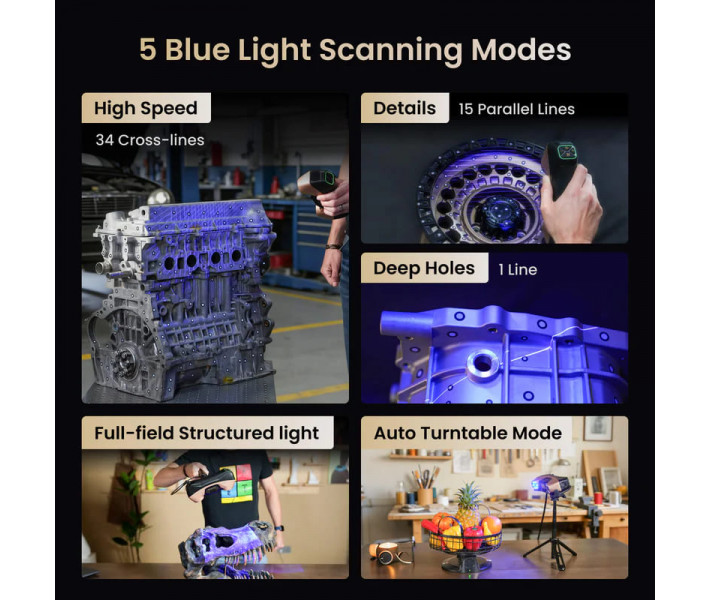

Режими сканування промислової метрології

Технологія синього лазера + структурованого світла

MetroY Ultra CMM Edition інтегрує кілька професійних режимів сканування, оптимізованих для промислових поверхонь, складної геометрії та захоплення високих деталей.

• 30 синіх перехресних лазерних ліній — високошвидкісне сканування для великих поверхонь та промислових компонентів
• 15 синіх паралельних лазерних ліній — ультрадетальне захоплення геометрії та країв
• Одна синя лазерна лінія — оптимізована для глибоких отворів та вузьких ділянок
• Сканування структурованим світлом — сканування без маркерів з високою щільністю точок
• Автоматичне сканування на поворотному столі — повторювані робочі процеси настільного сканування

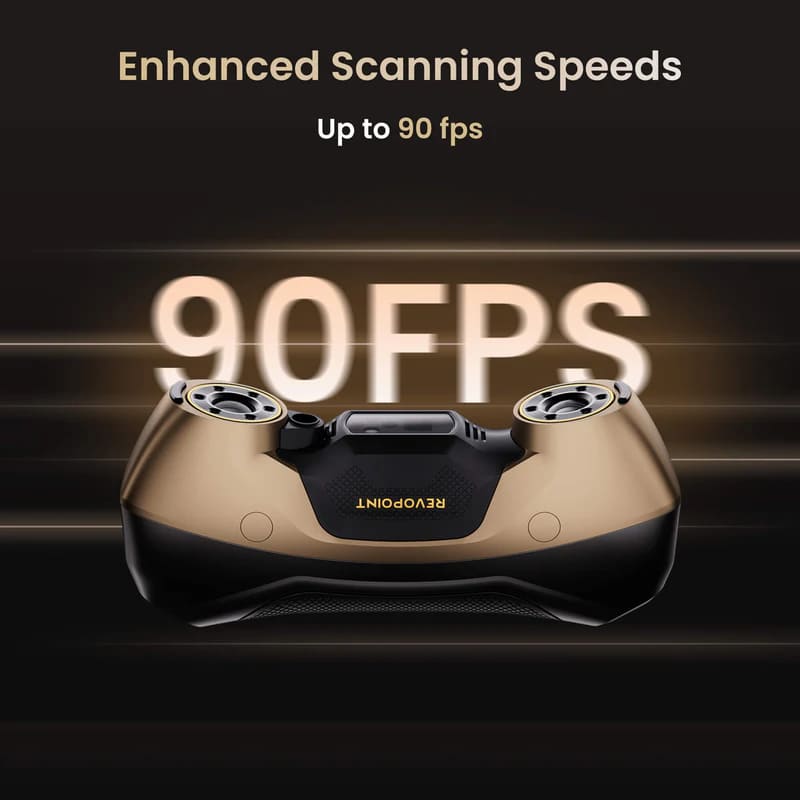

Сканер підтримує швидкість сканування до 1,500,000 точок за секунду, зберігаючи стабільну метрологічну точність.

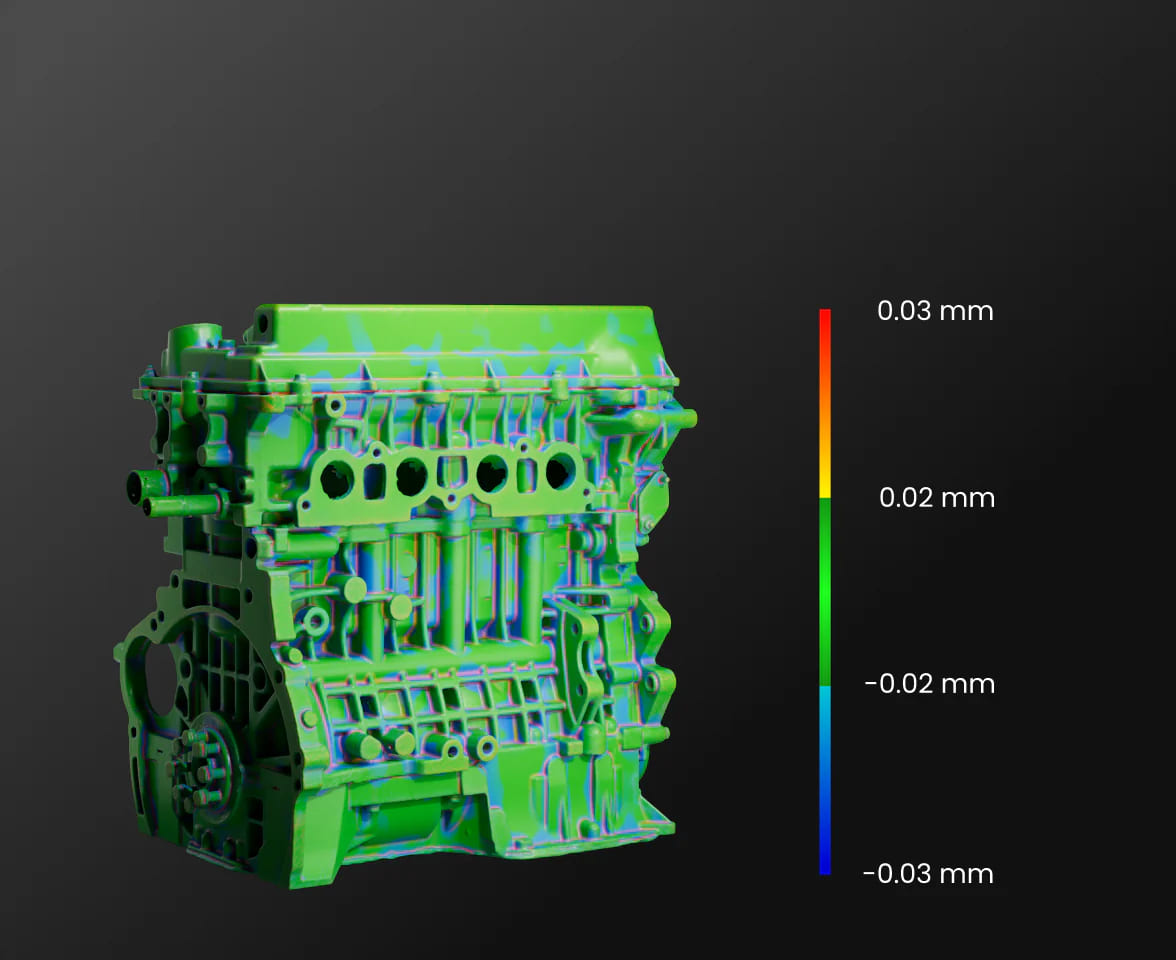

Точність рівня метрології

Професійна продуктивність інспекції

MetroY Ultra CMM Edition спеціально розроблений для промислових завдань вимірювання та інспекції розмірів, що вимагають високої повторюваності та стабільної точності.

• Точність сканування: до 0.01 мм
• Точність сканування: до 0.02 мм
• Об'ємна точність: 0.02 + 0.04 мм/м
• Роздільна здатність вимірювання: до 0.05 мм
• Робоча відстань: 200–400 мм
• Позиціонування на основі маркерів для підвищеної стабільності

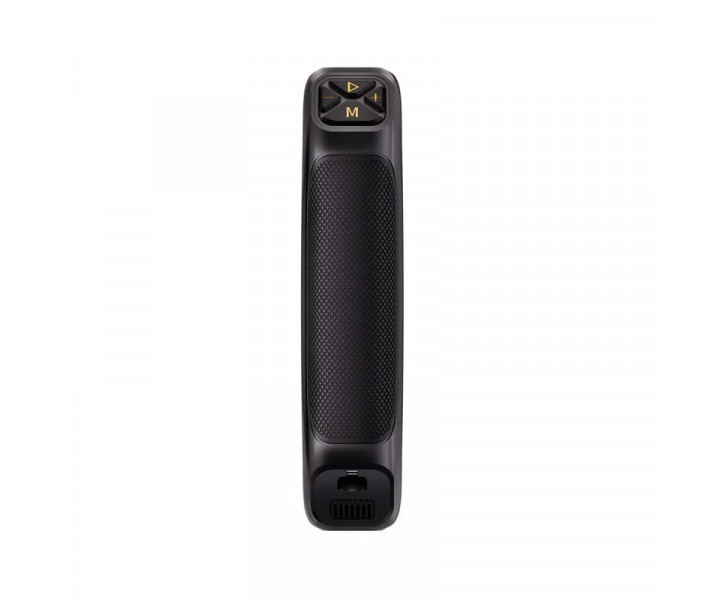

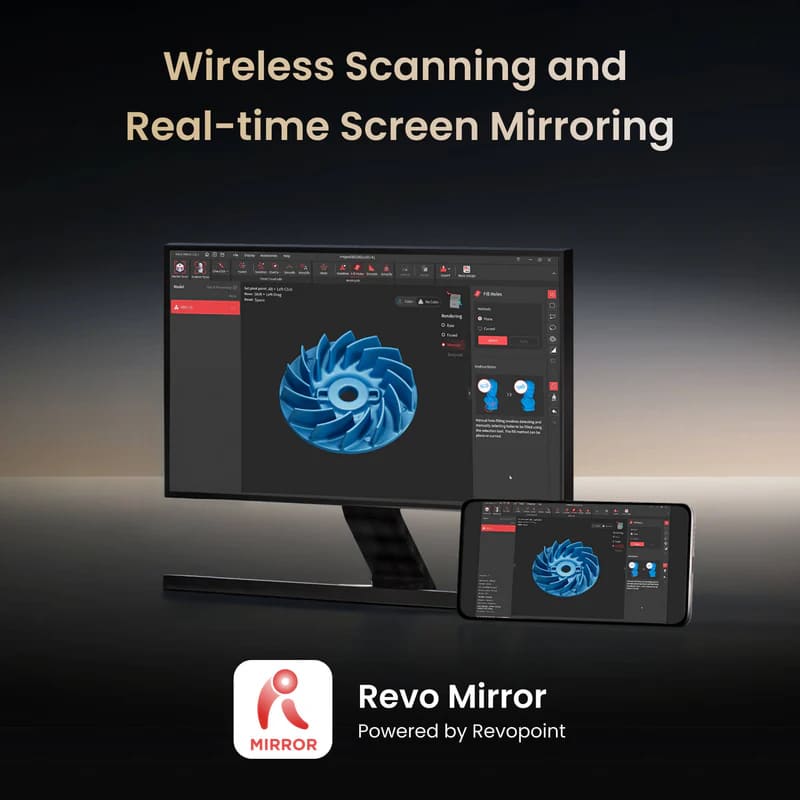

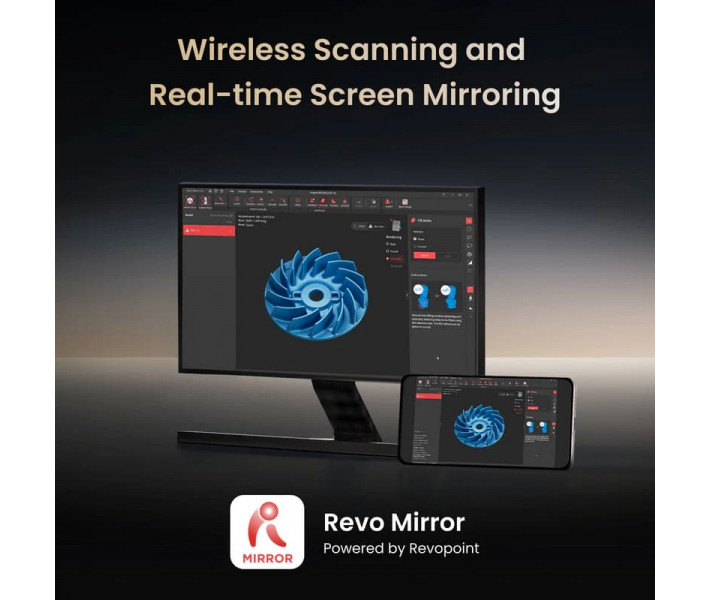

Бездротовий промисловий робочий процес

Портативне професійне сканування

Легкий бездротовий дизайн сканера дозволяє операторам виконувати високоточні вимірювання безпосередньо на виробничих майданчиках, в умовах майстерень та промислових установках.

• Бездротове сканування через Wi-Fi
• Портативна ручна робота
• Компактні розміри: 211 × 94 × 47 мм
• Легка конструкція: 447 г
• Інтегрований моніторинг температури
• Система управління з 4 кнопками

Сканування складних промислових поверхонь

Оптимізовано для складних матеріалів

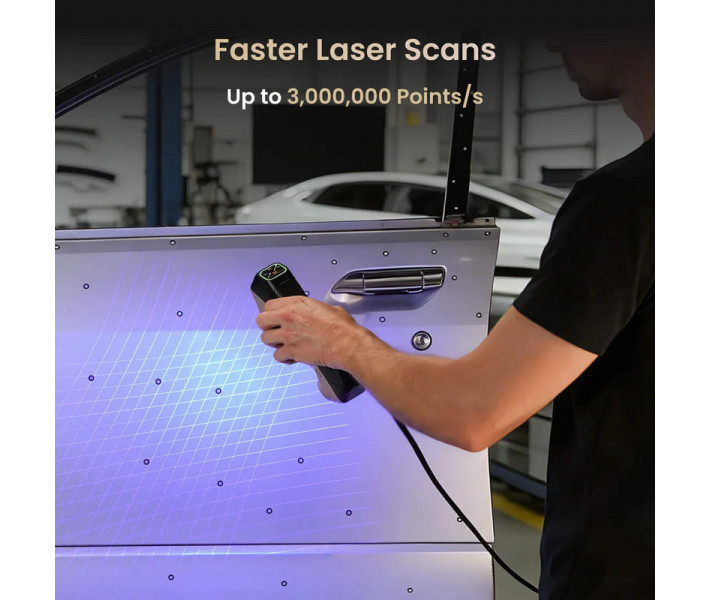

Передова система синього лазера покращує надійність сканування на темних, відбиваючих та металевих поверхнях, які часто зустрічаються в промисловому виробництві та інспекційних завданнях.

• оброблені компоненти
• автомобільні деталі
• форми та інструменти
• металеві та відбиваючі об'єкти
• глибокі промислові порожнини
• чорні та темні матеріали

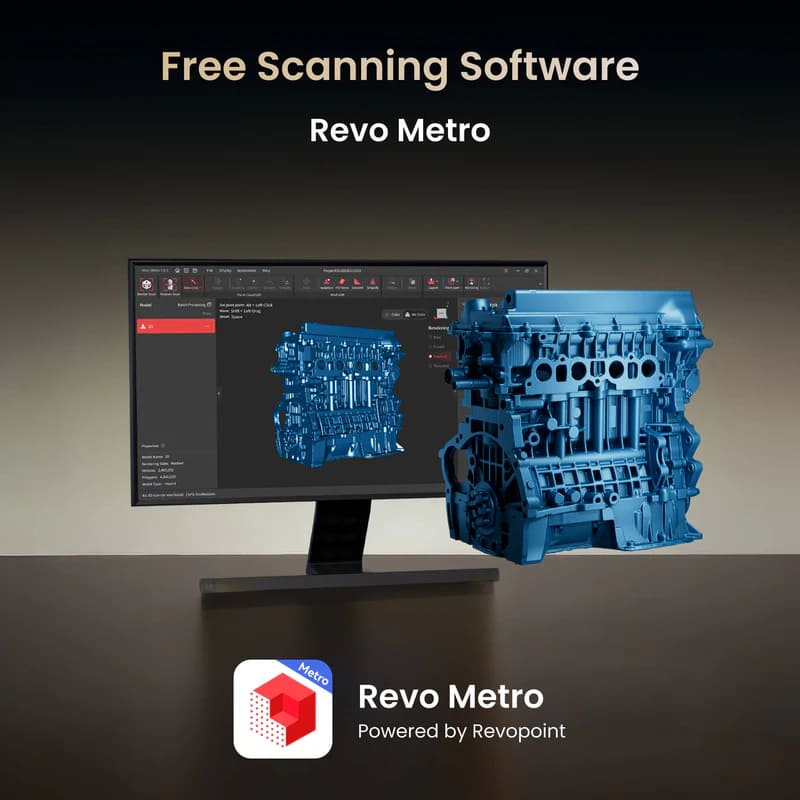

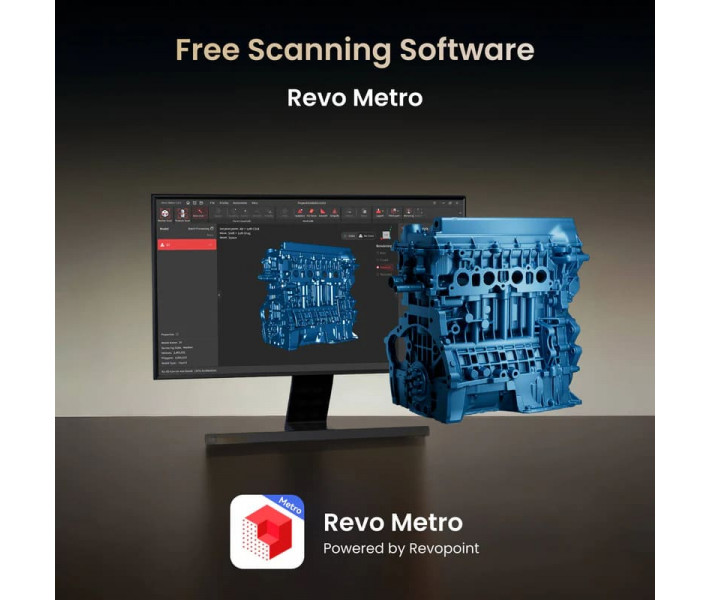

Професійне програмне забезпечення та інструменти інспекції

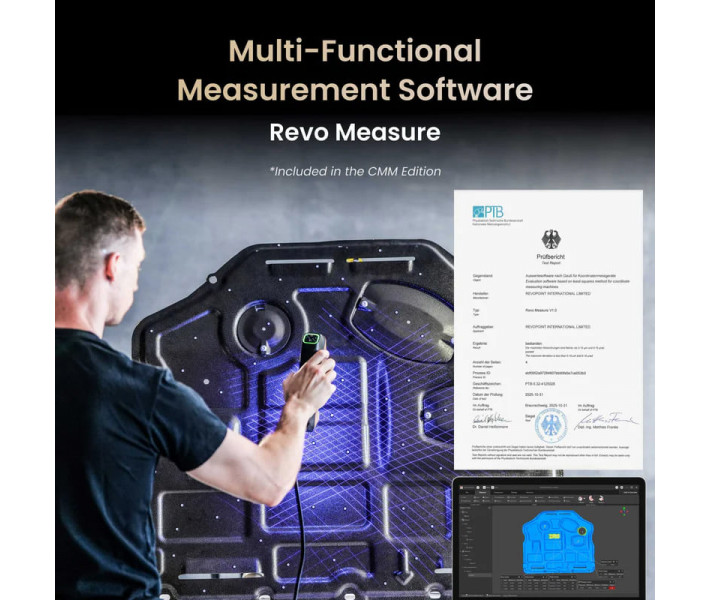

Revo Metro + Revo Measure

CMM Edition включає передове програмне забезпечення для вимірювання та інспекції, оптимізоване для аналізу розмірів та промислового контролю якості.

• промислові робочі процеси вимірювання
• генерація та вирівнювання сітки
• інспекція та аналіз відхилень
• візуалізація хмар точок в реальному часі
• експортні формати, сумісні з CAD
• професійна підтримка зворотного інжинірингу

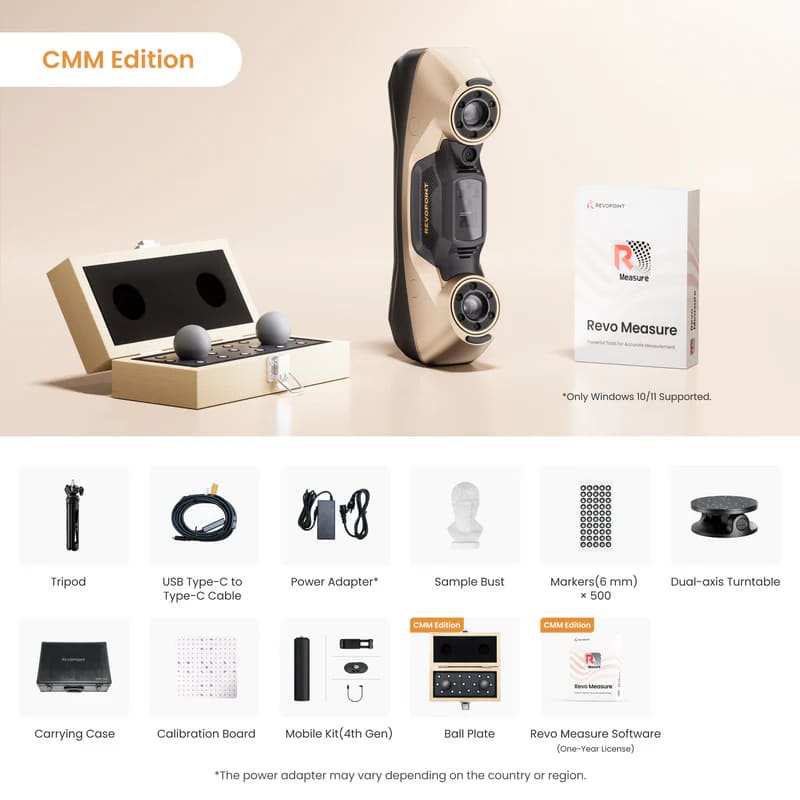

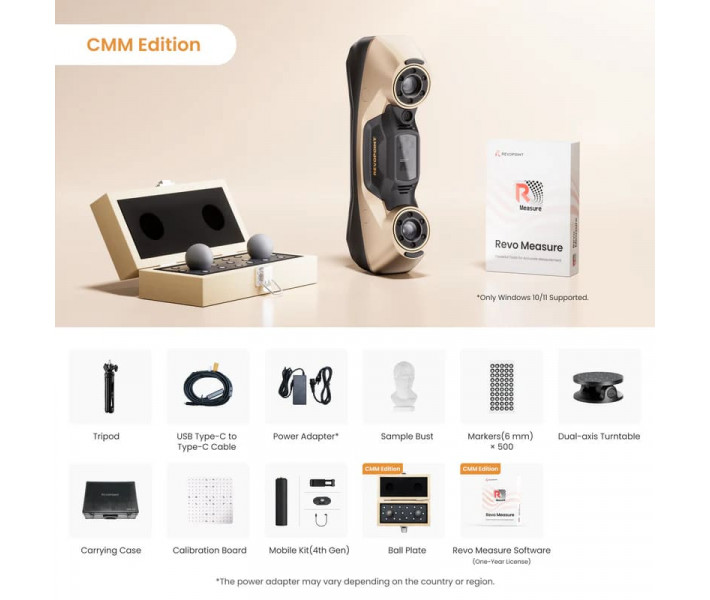

Вміст пакету CMM Edition

Revopoint MetroY Ultra CMM Edition включає розширений професійний пакет, розроблений для промислових середовищ вимірювання та інспекції.

• 3D-сканер Revopoint MetroY Ultra
• Штатив
• Кабель USB Type-C
• Адаптер живлення
• Зразок моделі бюсту
• 500 × 6 мм маркерів
• Двоосний поворотний стіл
• Захисний кейс для перенесення
• Калібрувальна дошка
• Мобільний комплект (4-го покоління)

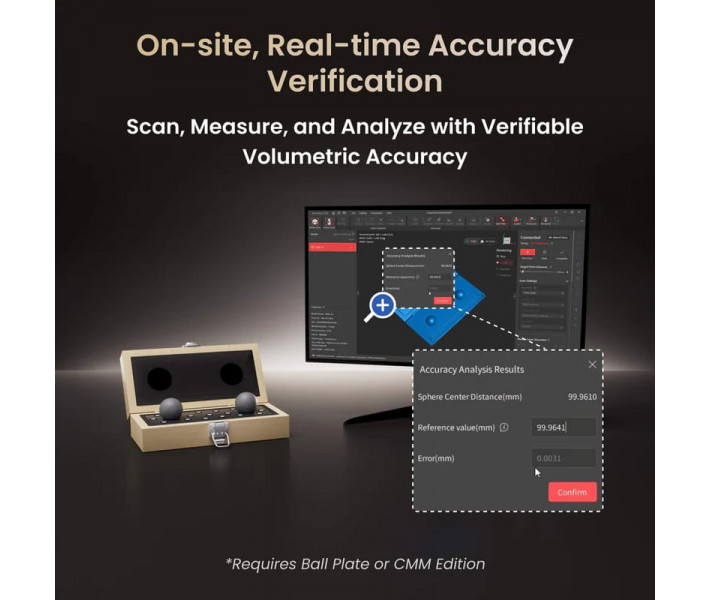

• Кульова плита
• Програмне забезпечення Revo Measure

Технічні характеристики

• Тип сканера: Промисловий / Метрологічний / Ручний / Бездротовий
• Технологія сканування: Багатолінійне лазерне сканування та сканування структурованим світлом
• Джерело світла: 30 синіх перехресних лазерних ліній, 15 синіх паралельних лазерних ліній, 1 синя одиночна лазерна лінія
• Режими сканування: Швидкість / Деталі / Глибокі отвори
• Точність сканування: до 0.01 мм
• Точність сканування: до 0.02 мм
• Об'ємна точність: 0.02 + 0.04 мм/м
• Роздільна здатність вимірювання: до 0.05 мм
• Швидкість сканування: до 1,500,000 точок/с
• Робоча відстань: 200 ~ 400 мм
• Діапазон сканування: 123 × 130 мм на відстані 200 мм, 290 × 260 мм на відстані 400 мм
• Діапазон розмірів частин: мін 0.01 × 0.01 × 0.01 м, макс 1.0 × 1.0 × 1.0 м
• Методи позиціонування: Маркер / Глобальний маркер
• Кольорове сканування: Ні
• Підключення: Wi-Fi
• ЦП: 4-ядерний ARM, 2.0 ГГц
• Управління: 4 кнопки
• Датчик температури: Так
• Підтримувані формати файлів: PLY / OBJ / STL / ASC / 3MF / GLTF / FBX
• Підтримувані аксесуари: Набір блоків маркерів, Мобільний комплект (3-го покоління)
• Вага: 0.447 кг
• Розміри: 211 × 94 × 47 мм
• Гарантія: 12 місяців
• Країна походження: Китай

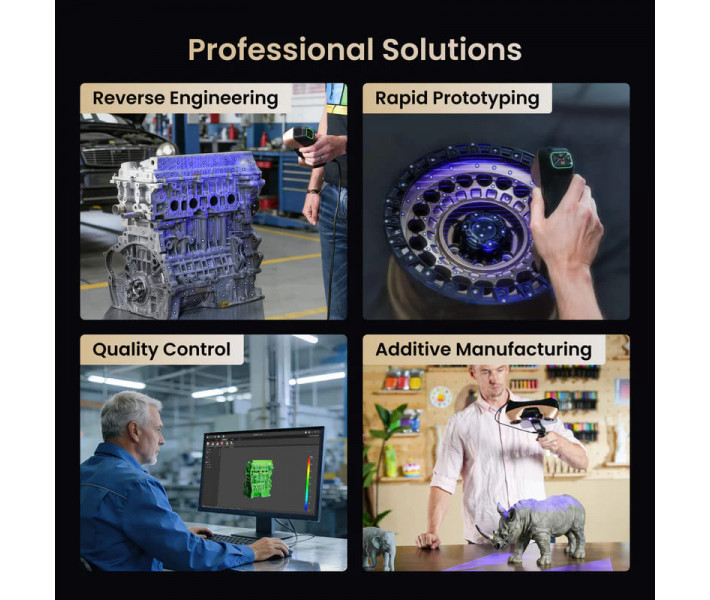

Застосування

• промисловий контроль якості
• зворотний інжиніринг
• прецизійна інспекція
• перевірка виробництва
• автомобільна інженерія
• інспекція аерокосмічних компонентів
• вимірювання інструментів та форм
• професійні метрологічні робочі процеси

Чому обрати MetroY Ultra CMM Edition?

Revopoint MetroY Ultra CMM Edition поєднує портативне бездротове сканування, промислову метрологічну точність, передову технологію синього лазера та професійне програмне забезпечення для інспекції в одному компактному промисловому рішенні. У порівнянні зі стандартною версією, пакет CMM надає додаткові професійні аксесуари та інструменти вимірювання, спеціально розроблені для інспекції розмірів та робочих процесів координатного вимірювання.
