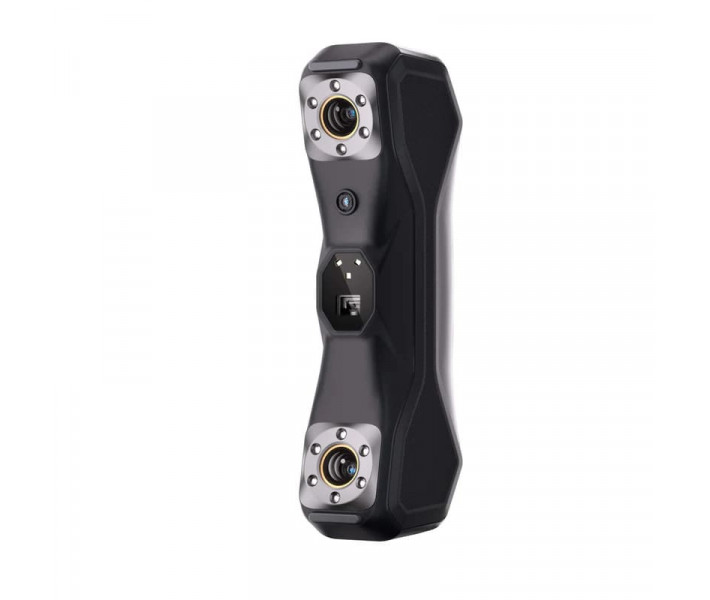

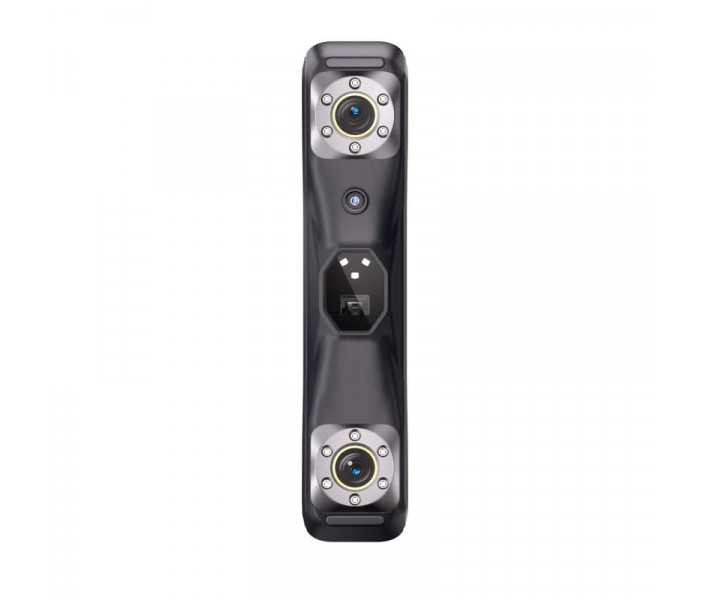

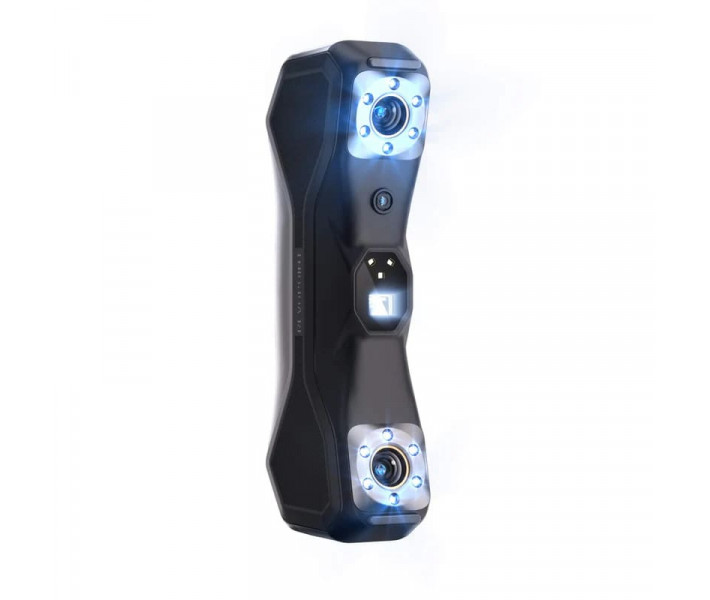

Revopoint MetroX Pro Standard Edition – Професійний 3D-сканер з синім лазером і структурованим світлом
Revopoint MetroX Pro Standard Edition — це промисловий гібридний 3D-сканер, призначений для високоточної оцифровки малих та середніх об'єктів. Поєднуючи багатолінійну технологію синього лазера з повнопольовим скануванням структурованим синім світлом, MetroX Pro забезпечує метрологічну точність, швидке отримання даних та виняткову універсальність для зворотного інжинірингу, контролю якості, промислового дизайну та цифрового виробництва.
Ключові характеристики
| Характеристика | Значення | Чому це важливо |
|---|---|---|
| Точність одного кадру | До 0,01 мм | Захоплює надзвичайно тонкі геометричні деталі, необхідні для професійного інжинірингу та метрологічних застосувань. |
| Швидкість сканування | До 7,000,000 точок/с | Значно зменшує час сканування, зберігаючи при цьому високощільні дані хмар точок. |
| Конфігурація синього лазера | 30 перехресних ліній + 15 паралельних ліній | Дозволяє ефективно сканувати плоскі, відбивні, темні та геометрично складні поверхні. |
| Об'ємна точність | 0,02 мм + 0,04 мм × L(м) | Забезпечує надійні вимірювання для зворотного інжинірингу та контролю якості. |
Поєднання промислового сканування синім лазером та технології повнопольового структурованого світла дозволяє MetroX Pro виконувати широкий спектр завдань сканування без зміни обладнання. Інтегрований автоматичний поворотний стіл, прискорення GPU та інтелектуальні алгоритми відстеження спрощують професійні робочі процеси сканування, зберігаючи промислову точність.
Технологія сканування
MetroX Pro об'єднує кілька технологій сканування в одному пристрої, дозволяючи користувачам вибирати оптимальний режим для кожного об'єкта та застосування.
30 перехресних синіх лазерних ліній
Сканер використовує до 30 перехресних синіх лазерних ліній, здатних швидко захоплювати геометричну інформацію з плоских, темних, відбивних та промислових поверхонь. Цей режим дозволяє швидко отримувати дані з мінімальними вимогами до підготовки поверхні.
15 паралельних синіх лазерних ліній
Режим паралельного лазера зосереджений на захопленні тонких деталей, країв, канавок та складних геометрій, що робить його особливо придатним для зворотного інжинірингу та завдань точного контролю.
62-лінійне повнопольове структуроване синє світло
Система структурованого світла дозволяє сканувати об'єкти без маркерів, досягаючи швидкості сканування до 7 мільйонів точок за секунду, що значно прискорює робочі процеси отримання даних.
Конструкція та апаратна платформа
MetroX Pro має гібридну архітектуру для ручної та настільної роботи, розроблену для промислових середовищ та професійних робочих процесів. Сканер інтегрує вбудоване обчислювальне обладнання, спеціалізовану обробку глибини та фізичні кнопки керування для інтуїтивного управління.
- Гібридна ручна та настільна робота
- Інтегрований 4-ядерний процесор ARM
- Спеціалізоване обчислювальне обладнання для глибини
- 2 МП RGB-камера
- Підтримка автоматичного поворотного столу з двома осями
- Компактний промисловий дизайн

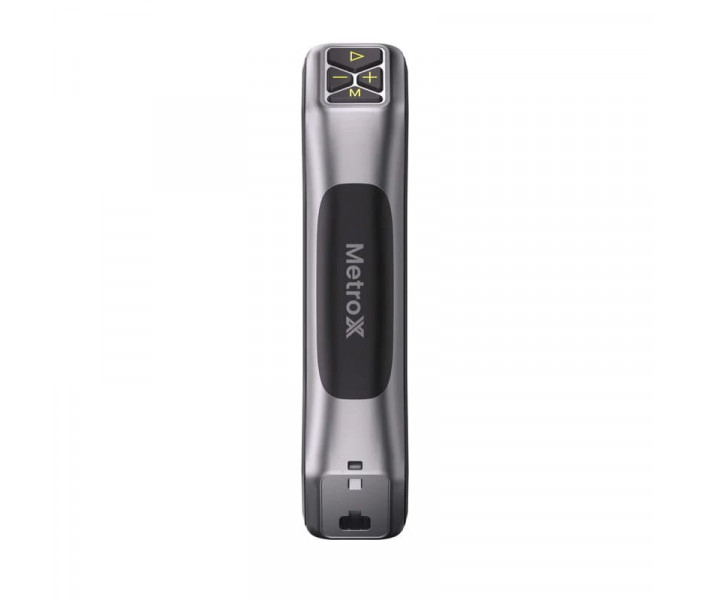

- Чотири апаратні кнопки керування
Програмне забезпечення та автоматизація

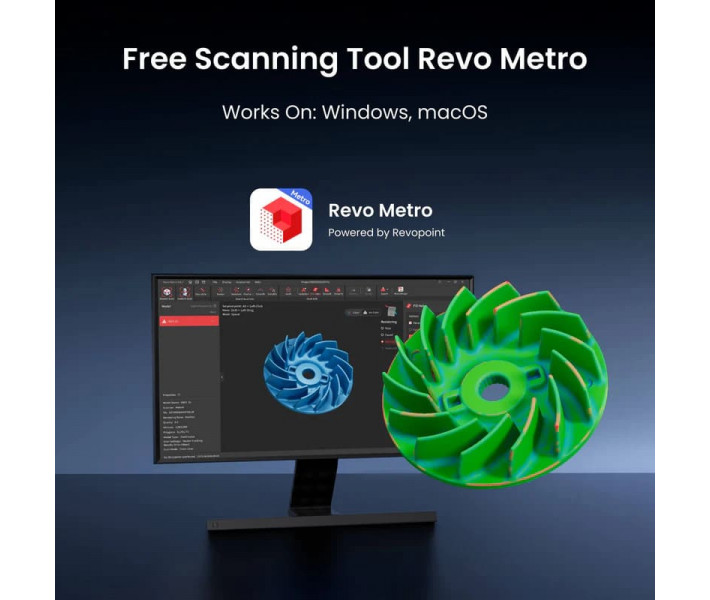

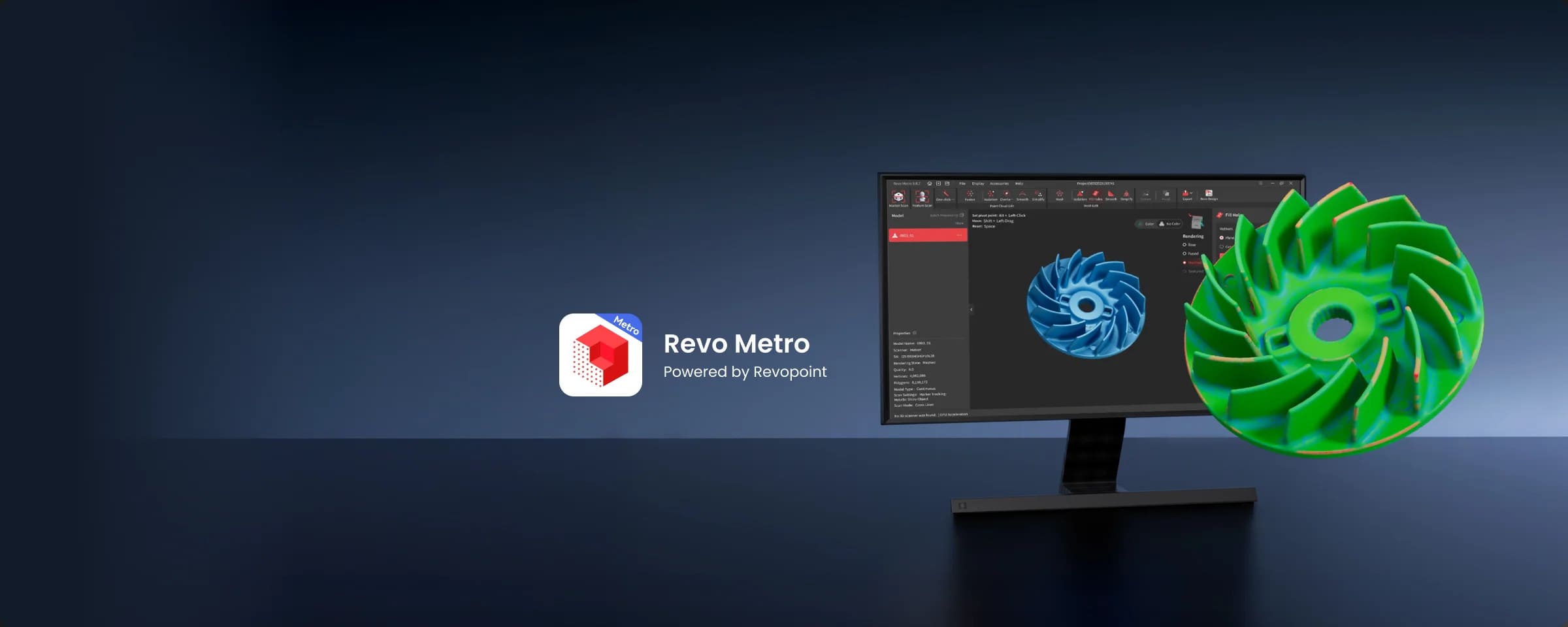

MetroX Pro працює на платформі програмного забезпечення Revo Metro від Revopoint, забезпечуючи повний професійний робочий процес від отримання даних до експорту готової сітки.
- Отримання та обробка хмари точок
- Автоматичне злиття та створення сітки
- Редагування та оптимізація сітки
- Вирівнювання та об'єднання моделей
- Прискорення GPU до 60 FPS

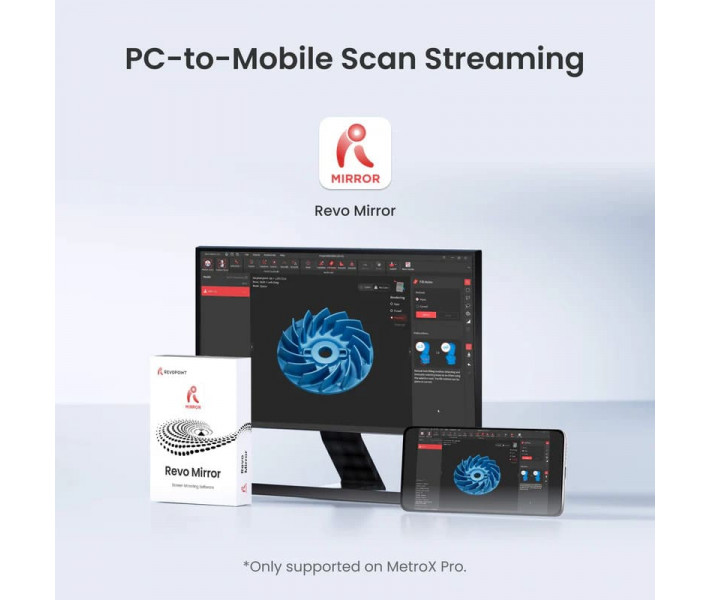

- Потокове сканування з ПК на мобільний
- Підтримка відображення на різних екранах
Застосування
- Зворотний інжиніринг: Створення CAD-моделей з механічних компонентів та промислових вузлів.
- Контроль якості: Перевірка розмірів та порівняння виготовлених деталей з CAD-еталонами.

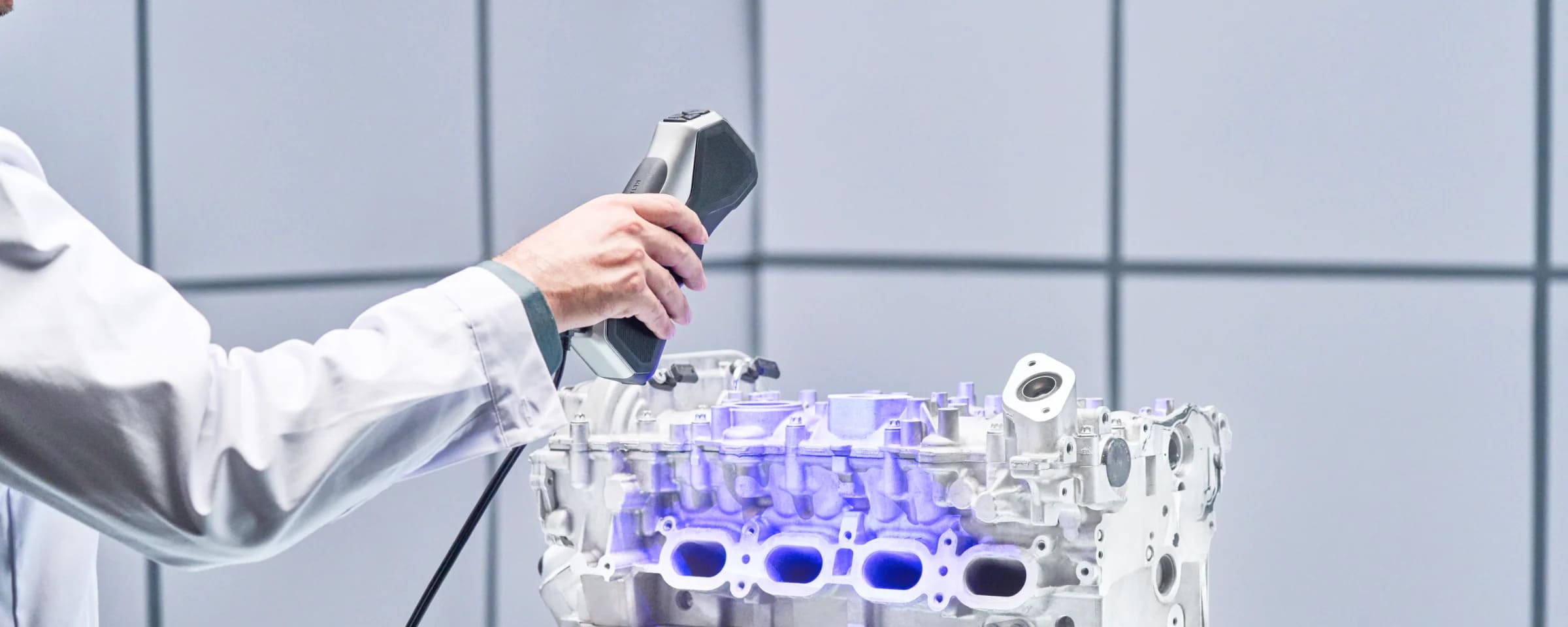

- Автомобільна промисловість: Сканування компонентів автомобілів, інструментів, форм та запасних частин.
- Промислове виробництво: Цифровий архів, контроль виробництва та прототипування.
- Ювелірна та точна обробка: Захоплення складних геометрій та дрібних деталей.
- Дослідження та розробка: Швидка оцифровка та розробка продуктів.
Сумісність
- Операційні системи: Windows 10/11 (64-біт), macOS 11+
- Програмне забезпечення: Revo Metro
- Формати виводу: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
- Аксесуари: Поворотний стіл з двома осями, набір маркерів

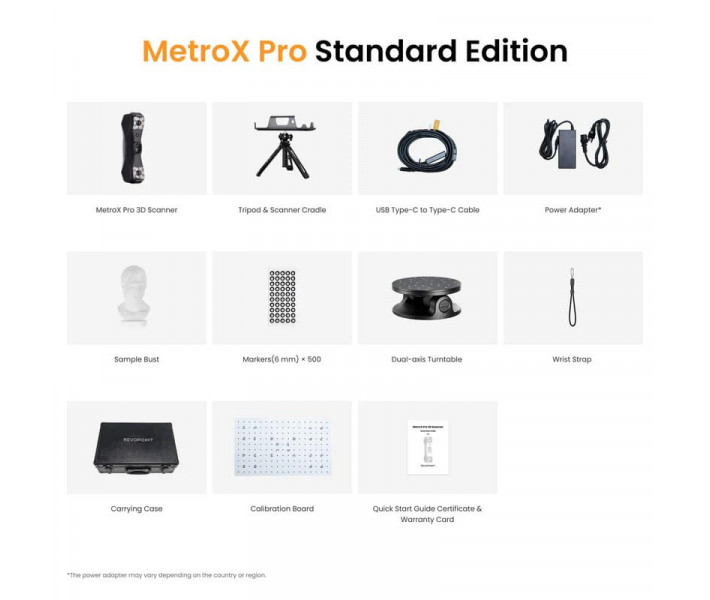

Що входить у комплект
- 3D-сканер MetroX Pro
- Ремінець на зап'ястя
- Трипод
- Тримач сканера
- Кабель USB Type-C на Type-C
- Адаптер живлення
- Поворотний стіл з двома осями
- Калібрувальна плата
- 500 відбивних маркерів (6 мм)
- Зразок бюста
- Чохол для перенесення
- Короткий посібник з початку роботи
- Сертифікат та гарантійна картка
Технічні характеристики
Параметри сканування
| Тип сканера | Ручний та настільний |
| Технологія | Синій лазер + структуроване синє світло |
| Розмір об'єкта для сканування | Малий до середнього |
| Робоча відстань | 200–400 мм |
| Зона захоплення (близька) | 160 × 70 мм |
| Зона захоплення (дальня) | 320 × 215 мм |
| Поле зору | 43° × 33° |
| Мінімальний об'єм сканування | 10 × 10 × 10 мм |
| Максимальний об'єм сканування | 1 × 1 × 1 м |
Точність
| Точність одного кадру | До 0,01 мм |
| Точність одного кадру | До 0,02 мм |
| Об'ємна точність | 0,02 мм + 0,04 мм × L(м) |
| Відстань між точками злиття | До 0,05 мм |
Оптична система
| Перехресні сині лазерні лінії | 30 |
| Паралельні сині лазерні лінії | 15 |
| Структуроване світло | 62-лінійне повнопольове структуроване синє світло |
| RGB-камера | 2 МП |
| Заповнюючі світильники | 12 синіх світлодіодів |
Продуктивність
| Швидкість лазерного сканування | До 2,000,000 точок/с |
| Швидкість структурованого світла | До 7,000,000 точок/с |
| Режими відстеження | Особливість, Маркер, Глобальний маркер |
| Зовнішнє сканування | Ні |
Системні вимоги
| Мінімальна macOS | M2 Pro, RAM ≥16 ГБ |
| Мінімальна Windows | Intel i7 13th Gen / Ryzen 7 5800, RAM ≥32 ГБ, RTX 3060 8 ГБ |
| Рекомендована macOS | M4 Pro або краще, RAM ≥24 ГБ |
| Рекомендована Windows | Intel i9 12th Gen+, RAM ≥64 ГБ, RTX 4060 8 ГБ+ |
Підключення та фізичні параметри
| Конектор | USB Type-C |
| Формати виводу | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Розміри | 209 × 88 × 44 мм |
| Вага | 508 г |
| Джерело живлення | DC 12V / 3A |
