Система оптичного 3D-сканування Revopoint Trackit SR

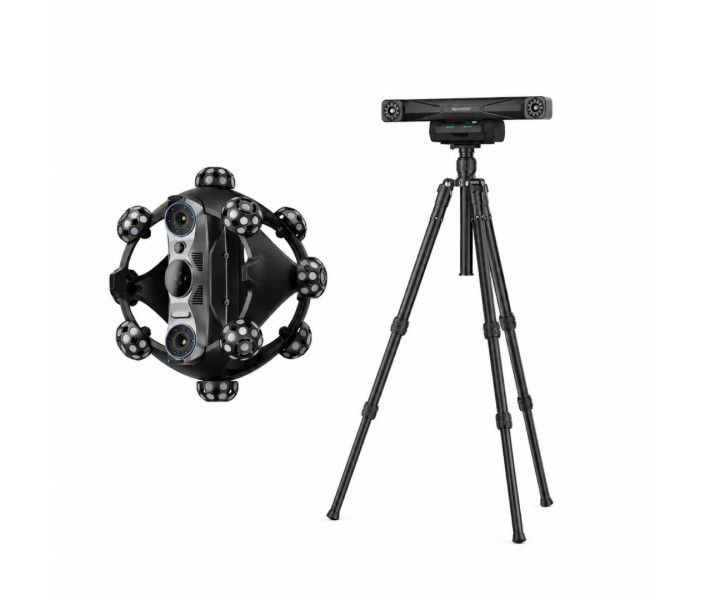

Revopoint Trackit SR Standard Edition — система 3D-сканування зі Scanner і Tracker, який у реальному часі визначає просторове положення сканера. У Tracking Mode геометрію можна знімати без наклеювання маркерів безпосередньо на поверхню об’єкта. Три режими синього лазера дають окремі схеми для детальної геометрії, великих маловиразних поверхонь і глибоких ділянок, а Wi-Fi 6 передає дані бездротовим каналом. Система розрахована на оцифрування деталей, reverse engineering, автомобільне 3D-сканування, створення 3D-моделей та роботу з об’єктами різного масштабу.
Головні переваги Trackit SR Standard Edition
- Оптичне відстеження без маркерів на деталі. Оператор може переміщати Scanner навколо предмета без попереднього обклеювання його поверхні в Tracking Mode. Tracker у реальному часі визначає просторове положення Scanner.
- Single-frame Accuracy 0,02 мм. Параметр характеризує точність одного кадру сканування. Він наведений окремо від Fused Point Distance та об’ємної точності системи відстеження.
- Швидке збирання 3D-даних. Максимальна швидкість становить 2 000 000 точок/с, що скорочує час знімання геометрії протяжних поверхонь.
- Три режими синього лазера. Fine Mode працює з 30 перехресними лініями, Far Mode — із 17 паралельними, Deep Hole Mode — з однією лінією.
- Бездротове передавання даних. Wi-Fi 6 дає змогу прибрати кабель передавання даних під час переміщення оператора навколо об’єкта.
- Робота від акумулятора. Батарею можна вийняти та замінити, а заявлений час автономної роботи становить до 2,5 години.
- Мобільна конструкція та робота надворі. Scanner важить 1 кг, Tracker — 1,5 кг; для Trackit SR сканування при освітленні до 100 000 lux.
Оптичне відстеження та сканування без маркерів

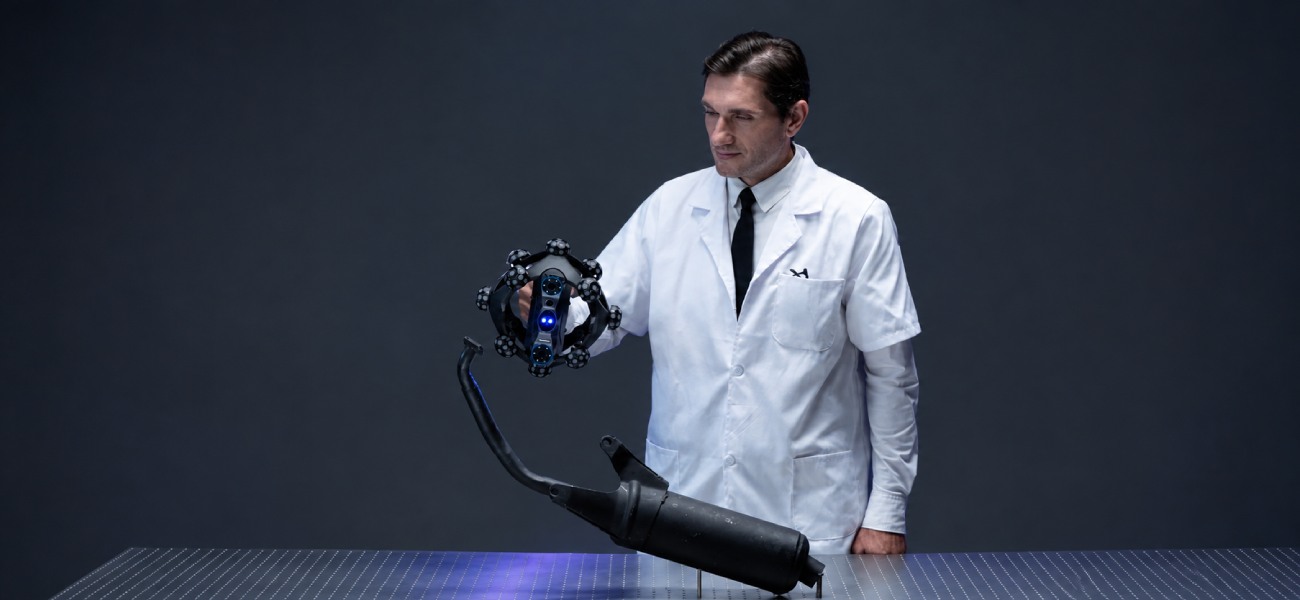

У Revopoint Trackit SR Standard Edition в режимі Track Scan положення ручного Scanner визначає Tracker, який у реальному часі відстежує його переміщення в робочому просторі. Завдяки оптичному відстеженню геометрію об’єкта можна сканувати без маркерів на його поверхні, що спрощує роботу з великими деталями, складними поверхнями та об’єктами, на які небажано або незручно наклеювати мітки.
Маркери використовуються лише в окремих сценаріях. Якщо Scanner працює самостійно в Marker Scan Mode, їх розміщують на поверхні об’єкта для коректного вирівнювання кадрів. Вони також можуть застосовуватися під час Multi-position Scan як спільні глобальні координати для суміщення даних після зміни положення Tracker.
До комплекту Trackit SR Standard Edition входять 20 магнітних і 200 клейких маркерів, тому користувач може обрати оптимальну схему сканування залежно від об’єкта та конкретного завдання.
Три режими лазерного сканування
- Fine Mode — 30 перехресних синіх лазерних ліній. Режим призначений для детального й швидкого знімання геометрії. Дає змогу сканувати чорні, відбивні та металеві поверхні без використання маркерів.
- Far Mode — 17 паралельних синіх лазерних ліній. Режим розрахований на швидке сканування більших об’єктів і має збільшену робочу дистанцію — 250–500 мм. Він підходить для великих деталей і поверхонь із малою кількістю виразних геометричних ознак.
- Deep Hole Mode — 1 синя лазерна лінія. Одна лазерна лінія дає змогу сканувати вузькі зони, глибокі отвори та канавки, де багатолінійній схемі складніше отримати повні дані. Робоча дистанція в цьому режимі становить 200–400 мм.
Точність та швидкість 3D-сканування
Revopoint Trackit SR Standard Edition забезпечує об’ємну точність оптичного відстеження 0,025 мм + 0,04 мм × L (м), а одно-кадрова точність Scanner становить 0,02 мм. Максимальна швидкість збору даних сягає 2 000 000 точок/с, що дозволяє швидко оцифровувати деталі зі складною геометрією. Tracker працює на дистанції 800–2500 мм і формує робочий об’єм відстеження до 3 м³, тоді як робоча дистанція Scanner залежить від обраного лазерного режиму та становить приблизно 200–500 мм.
Бездротова робота та мобільність
Trackit SR підтримує Wi-Fi 6, завдяки чому Scanner і Tracker можуть передавати дані на ПК без постійного кабельного підключення. Це спрощує переміщення оператора навколо великих деталей і робить процес сканування зручнішим. Scanner оснащений змінним акумулятором із заявленою автономністю до 2,5 години, а за потреби може працювати окремо від Tracker у режимі сканування з маркерами.
Програмне забезпечення Standard Edition

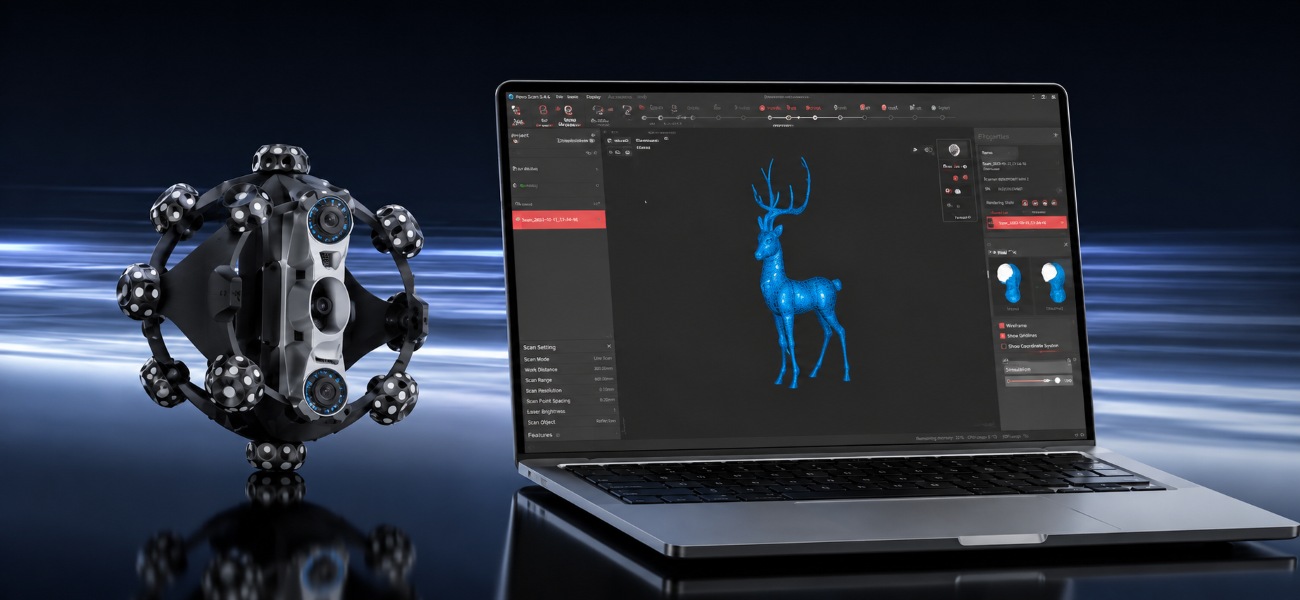

Для сканування та обробки отриманих даних використовується програмне забезпечення Revo Track, яке підтримує створення, редагування та експорт 3D-моделей у популярні формати. Revo Measure, Ball Plate та інші CMM-аксесуари до Standard Edition не входять, оскільки вони передбачені для окремої комплектації CMM Edition. Таким чином, Standard Edition орієнтована насамперед на точне 3D-сканування, оцифрування деталей і подальшу роботу з отриманими моделями.
Де застосовують Revopoint Trackit SR CMM Edition
Revopoint Trackit SR підходить для завдань, де потрібно не лише створити 3D-модель об’єкта, а й перевірити його розміри та геометрію. Сканер можна використовувати для:
- контроль геометрії деталей за результатами 3D-сканування;
- контроль якості виготовлених компонентів;
- реверс-інжиніринг деталей і вузлів;
- оцифрування промислових компонентів;
- перевірка виробів після виготовлення;
- створення 3D-моделей фізичних деталей для подальшої інженерної роботи.
Комплектація Revopoint Trackit SR Standard Edition
Комплектація Revopoint Trackit SR Standard Edition включає все необхідне для запуску системи та роботи в основних режимах 3D-сканування. Набір розрахований як на оптичне відстеження без маркерів, так і на окремі сценарії сканування з використанням маркерів.

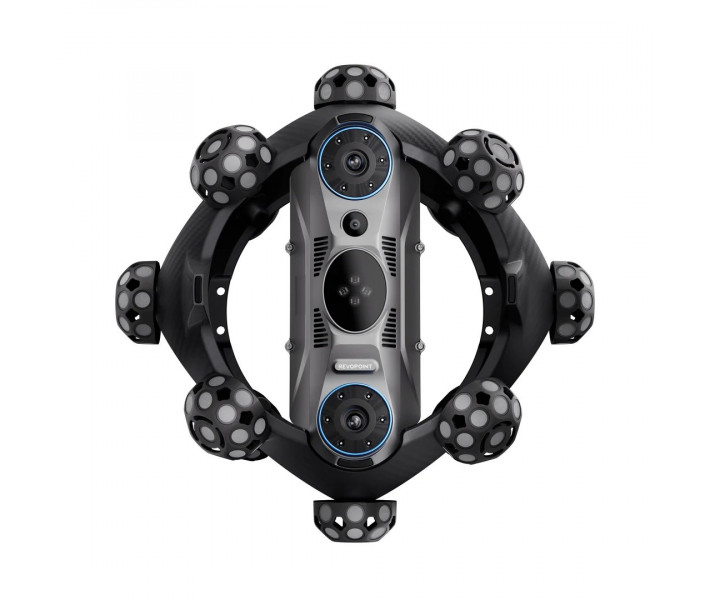

- Scanner. Основний ручний модуль, який знімає геометрію лазерними режимами.

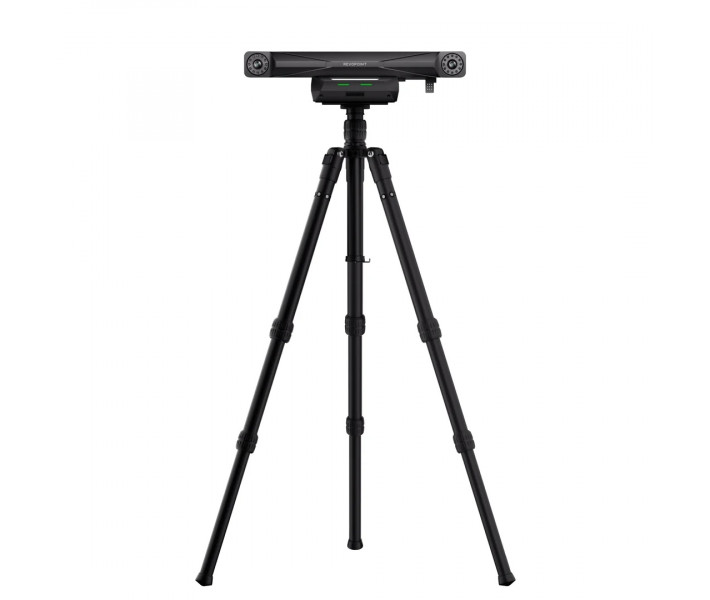

- Tracker. Модуль для оптичного визначення просторового положення Scanner.
- Auto Calibration Dual-axis Gimbal. Компонент для автоматизованих процедур калібрування.
- Tripod. Штатив для встановлення обладнання в робочій позиції.
- Gimbal Adapter Plate. Адаптерна пластина для двоосьового калібрувального механізму.
- Quick Release Clamp. Швидкознімний затискач для монтажу компонентів.
- Calibration Board. Калібрувальна панель системи.
- Calibration Pole. Калібрувальний компонент для процедур Trackit SR.
- Power Adapter. Адаптер живлення.
- Tracker PC Cable (Tracker – PC). Кабель для дротового з’єднання Tracker із комп’ютером.
- Scanner PC Cable. Кабель для дротового з’єднання Scanner із комп’ютером.
- Scanner Cable. Кабель для з’єднання Scanner і Tracker.
- Gimbal Cable. Кабель між Tracker і двоосьовим механізмом калібрування.
- Cable Sleeve. Оболонка для впорядкування кабелів.
- Markers × 20 (Magnetic). Двадцять магнітних маркерів для відповідних маркерних схем.
- Markers × 200. Двісті клейких маркерів для Marker Scan та інших сценаріїв, де потрібні опорні точки.
- Case With Wheels. Валіза на колесах для транспортування набору.
- Scanner Battery × 2. Дві батареї для живлення Scanner.
- Scanner Battery Charger. Зарядний пристрій для батарей Scanner.
Технічні характеристики
Trackit SR 3D Scanner
| Параметр | Значення |
| Точність одного кадру | 0,02 мм |
| Мінімальна відстань між об’єднаними точками | до 0,05 мм |
| Швидкість сканування | до 2 000 000 точок/с |
| Методика приймальних випробувань | Відповідно до VDI/VDE 2634, частина 3, та ISO 10360-13 |
| Зона захоплення на мінімальній відстані | 123 × 130 мм на відстані 200 мм |
| Зона захоплення на максимальній відстані | 330 × 325 мм на відстані 500 мм |
| Wi-Fi | Wi-Fi 6 |
| Діапазон робочих температур | 0–30 °C |
| Формати експорту | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Рекомендований діапазон розмірів деталей | 0,01–4 м |
| Розмір нетто | 250 × 250 × 177 мм |
| Вага нетто | 1,0 кг |
Tracker
| Параметр | Значення |
| Робоча відстань | 800–2500 мм |
| Об’ємна точність системи відстеження | 0,025 мм + 0,04 мм × L (м) |
| Мінімальна зона відстеження | 587 × 569 мм на відстані 800 мм |
| Максимальна зона відстеження | 2075 × 1778 мм на відстані 2500 мм |
| Об’єм відстеження | 3 м³ |
| Wi-Fi | Wi-Fi 6 |
| Діапазон відстеження | NIR (ближній інфрачервоний діапазон) |
| Повторне калібрування користувачем | Ручне калібрування |
| Підтримувані аксесуари | Калібрувальна панель, калібрувальна штанга, анкерний блок, акумуляторна рукоятка |
| Розмір нетто | 441 × 111 × 103 мм |
| Вага нетто | 1,5 кг |
Як почати роботу з Trackit SR
Перед скануванням потрібно вибрати робочу схему, перевірити взаємне положення основних модулів і визначити, чи потрібні маркери. Основні операції сканування та калібрування виконуються через Revo Track. У цьому відео розглянемо основні кроки підготовки Trackit SR до сканування.
Практичні рекомендації
- Контролюйте положення Tracker. Під час Tracking Mode Scanner має залишатися в зоні відстеження та в допустимому діапазоні 800–2500 мм.
- Для Standalone Marker Scan Mode підготуйте маркери. Без них у цьому форматі не виконується потрібне вирівнювання кадрів.
- При перестановці Tracker передбачте спільні опорні точки. У багатопозиційній схемі маркери можуть слугувати глобальними координатами для зведення даних.
- Слідкуйте за зарядом Scanner. Заявлений час роботи батареї — до 2,5 години, а в Standard Edition є дві батареї та зарядний пристрій.
Замовити Revopoint Trackit SR Standard Edition
Замовляйте Revopoint Trackit SR Standard Edition, якщо вам потрібен 3D-сканер Revopoint для оцифрування деталей і проведення 3D-вимірювань. Допоможемо підібрати оптимальну комплектацію, проконсультуємо щодо можливостей системи Revopoint Trackit SR Standard Edition та умов доставки по Україні.
