Термін служби ванночки для смоли в 3D принтері Formlabs Form 3

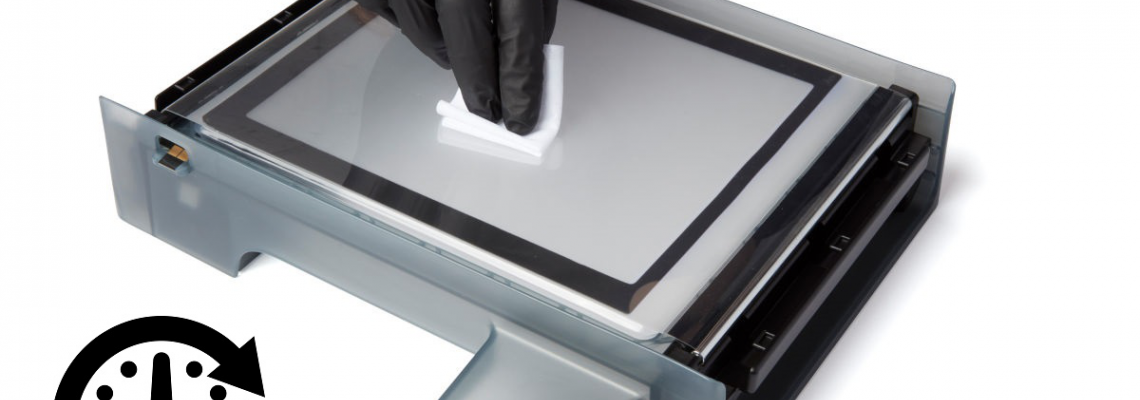

Термін служби ванночки для смоли Formlabs – важливий параметр для контролю в Вашому 3D принтері. Ванночка, або резервуар для смоли – необхідний елемент конструкції в 3D принтері Formlabs Form 3 і Formlabs Form 3B. У неї автоматично відміряється фотополімер, і крізь двошарову прозору плівку ванночки відбувається пошарова полімеризація смоли лазером і нарощування на будівельній платформі заданої моделі.

Ванночки для смоли в 3D принтерах Formlabs є витратним матеріалом і вимагають періодичної заміни. Термін служби кожної ванночки залежить від таких параметрів:

  • час впливу смоли (тобто кількість часу, протягом якого резервуар зберігає смолу, незалежно від того, де резервуар зберігається);
  • час, витрачений на друк;
  • який фотополімер використовується в даній ванночці;
  • геометрія моделей, роздрукованих в цій ванночці;
  • температура;
  • фізичне пошкодження.

Коли потрібно замінити ванночку для смоли?

Виробник рекомендує замінювати ванночку для смоли Form 3 / Form 3B, як тільки відбудеться одна з наступних подій:

1.Помітне фізичне пошкодження (може статися в будь-який час, але очікується на 600-800 годинах друку).

  • Знос гнучкої плівки починає впливати на якість друку. Багаторазовий друк однієї і тієї ж моделі в одному і тому ж місці на плівці ванночки може призвести до більш швидкого зносу плівки резервуара.
    Проколи, порізи, зморшки, помутніння або вибоїни на плівці.

2. Ваша ванночка досягла максимального терміну служби (див. таблицю нижче).

  • Деякі склади смол з часом руйнують компоненти ванночки. Це, в результаті, призведе до витоку смоли з ванночки і псування 3D принтера. Аби цього не сталося, замініть ванночку після досягнення максимального терміну служби. Навіть якщо ванночка фізично не пошкоджена. 3D принтер сповістить Вас, коли резервуар наближається до рекомендованого терміну служби.

Важливо: Замініть ванночку, якщо вона фізично пошкоджена (очікується через 600-800 годин друку, для більшості додатків) або після досягнення максимального терміну служби (см.в таблиці нижче), в залежності від того, що настане раніше.

Орієнтовний термін роботи ванночок в 3D принтері Formlabs Form 3 / Form 3B

СмолаВанночка для смоли Form 3/3B V1Резервуар для смоли Form 3/3B V2Що залишився Form 3/3B V2.1
Tough 2000 Resin
Elastic 50A Resin
Rigid 4000 Resin
Grey Pro Resin
Rigid 10K Resin		Не суміснийСумісний
Максимальний термін служби: 10 тижнів (75 днів) при контакті зі смолою або 250 годин друку, в залежності від того, що настане раніше.
Draft Resin V2
Flexible 80A Resin
Dental LT Clear Resin V2
BioMed Clear Resin		Сумісний
Максимальний термін служби: 35 тижнів (250 днів) при контакті зі смолою або 600 годин друку, в залежності від того, що настане раніше.
Castable Wax 40 Resin
IBT Resin		Не суміснийНе суміснийСумісний
Немає максимального терміну служби. Розрахунковий термін служби для більшості додатків: 600-800 годин друку. Фактичний ресурс буде залежати від накопичення фізичних ушкоджень плівок ванночки.
Всі інші смолиСумісний
Немає максимального терміну служби. Розрахунковий термін служби для більшості додатків: 600-800 годин друку. Фактичний ресурс буде залежати від накопичення фізичних пошкоджень плівок ванночки.

Термін служби ванночки Formlabs – моніторинг

3D принтери Form 3 / Form 3B мають програмні функції, які дозволяють відстежувати наближення терміну служби ванночки до максимального. Принтер відображає строк служби ванночки, який залишився. Крім того, при наближенні до максимального терміну її служби, відбувається індикація попередження під час запуску друку.

КолірТермін служби, що залишився Поведінка принтера
Зелений100% –25%Принтер не відображатиме ніяких попереджень
Жовтий25%Коли ви почнете друк, принтер попередить:
Термін служби резервуара добігає кінця, і в наступних декількох відбитках може початися витік [смоли з резервуару].
Червоний0%Коли ви почнете друк, принтер попередить:
Термін служби резервуара підійшов до кінця і, ймовірно, почне протікати, що призведе до пошкодження вашого принтера. Ми рекомендуємо негайно викинути цей резервуар.

Індикація терміну служби резервуару

Щоб перевірити термін служби ванночки для смоли, який залишився:

  • Доторкніться до значка принтера на сенсорному екрані 3D принтера. Відображається поточний статус принтера.
  • Натисніть на розділ сенсорного екрану, позначений тип ванночки, щоб перейти до екрану Tank Details.
  • На екрані “Tank Details” відображається термін служби резервуара для смоли, який залишився.
