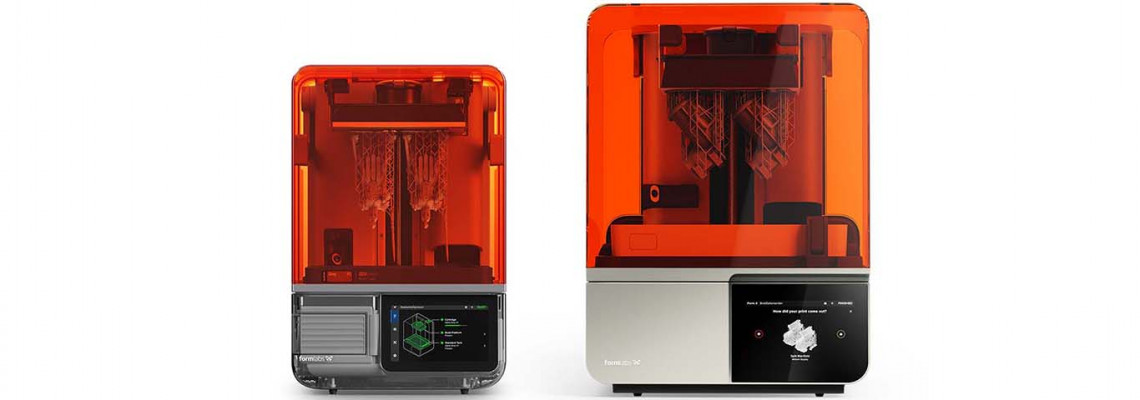

Сегмент фотополімерного 3D-друку переживає зміну поколінь: класична лазерна стереолітографія (SLA) поступається місцем високошвидкісним матричним технологіям експонування (MSLA та LFD). Компанія Formlabs розширила свій модельний ряд, запропонувавши рішення для двох різних категорій користувачів: Form Studio 1 — доступну, компактну систему для широкого кола спеціалістів, та Form 4 — флагманську систему промислового класу для інженерних завдань і виробничих циклів.
Нижче наведено технічне порівняння апаратного забезпечення, оптики, швидкості, екосистеми матеріалів і сценаріїв використання обох пристроїв.
Технологічна основа та оптичний блок
Обидва принтери відійшли від гальванометричного сканування лазерним променем (яке використовувалося у серії Form 3/+) на користь маскованого пошарового засвічування. Проте реалізація оптичного рушія оптимізована під різні завдання.
- Form Studio 1 (MSLA): Оснащений оптичним блоком із кастомного масиву лінз і 28 потужних світлодіодів, що формують рівномірне колімоване поле випромінювання потужністю 6 мВт/см². Апаратна роздільна здатність матриці становить 35 мкм із підтримкою субпіксельного згладжування (anti-aliasing). У поєднанні з технологією зниження зусиль відриву Release Texture V2 і гнучкою плівкою ванни (flexible film tank) принтер мінімізує деформацію шарів під час відриву та забезпечує повторюваність з точністю по осях XY у межах ±0.15%.
- Form 4 (Low Force Display™ / LFD): Використовує фірмову технологію LFD нового покоління на базі рушія Light Processing Unit 4 (LPU 4) та спеціального блоку підсвічування (Backlight Unit). Роздільна здатність становить 50 мкм із попередньо відкаліброваним антиаліасингом. Ключова перевага Form 4 — промислова стандартизація розмірних допусків для широкої геометрії деталей:
- Елементи 1–30 мм: ±0.15% (нижня межа: ±0.02 мм);
- Елементи 31–80 мм: ±0.2% (нижня межа: ±0.06 мм);
- Елементи 81–150 мм: ±0.3% (нижня межа: ±0.15 мм).
Технічний висновок: Form Studio 1 пропонує дещо вищу теоретичну роздільну здатність матриці (35 мкм проти 50 мкм у Form 4), що важливо для передачі мікротекстур, художніх моделей та ювелірних прототипів. Натомість Form 4 орієнтований на абсолютну стабільність інженерних розмірів та допусків на вузлах складання середнього й великого масштабу.
Технічні характеристики
| Параметр | Form Studio 1 | Form 4 |
| Технологія друку | Masked SLA (MSLA) | Low Force Display™ (LFD) |
| Габарити робочої зони (X × Y × Z) | 20.0 × 12.5 × 23.5 см | 20.0 × 12.5 × 21.0 см (5.25 л) |
| Максимальна довжина деталі | Не регламентується (висота Z: 23.5 см) | 27.3 см (паспортний максимум) |
| Товщина шару (Z) | 25–250 мкм | Від 25 мкм |
| XY-роздільна здатність | 35 мкм (апаратний піксель) | 50 мкм (з субпіксельним антиаліасингом) |
| Середня швидкість друку | 40 мм/год (шар 100 мкм) | 40 мм/год (усі смоли; діапазон 15–100 мм/год) |
| Максимальна швидкість | 130 мм/год (Alpha Fast Resin) | 100 мм/год |
| Габарити пристрою (Ш × Г × В) | 34.2 × 31.5 × 50.2 см | 40.7 × 47.8 × 84.4 см |
| Маса принтера | 14.3 кг | 18.3 кг |
| Ресурс ванни для смоли | Плівка V2 (Alpha) / 75 000+ шарів (Resin Tank Pro) | 75 000+ шарів (~190 запусків) |
| Вбудована камера | Так (моніторинг у Form Mobile) | Так (5 Мп, 2592 × 1944, таймлапси) |

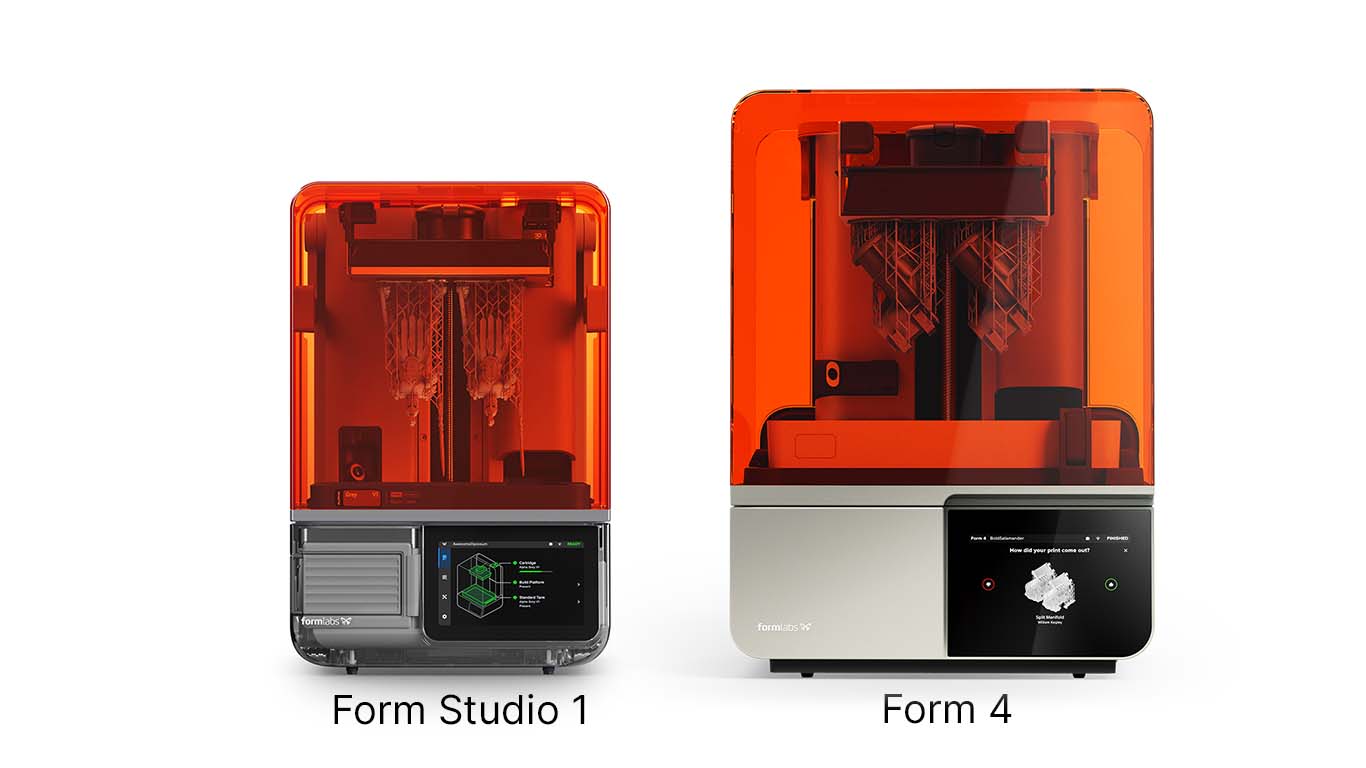

Попри компактніший корпус (висота всього 50.2 см проти 84.4 см у Form 4), Form Studio 1 має на 2.5 см більшу висоту друку по осі Z. Form 4 за рахунок більшої загальної жорсткості станини дозволяє друкувати масивніші вироби з максимальною діагоналлю деталі до 27.3 см.
За швидкісними показниками обидва пристрої перевершують лазерні аналоги у 2–5 разів: середня швидкість становить близько 40 мм/год. При використанні оптимізованого полімеру Alpha Fast Studio 1 здатний розвивати пікову швидкість до 130 мм/год, тоді як Form 4 орієнтований на стабільні 100 мм/год у ширшому класі матеріалів.
Матеріали: безпека в офісі проти важкої інженерії
Головна концептуальна відмінність між моделями полягає в оптимізації під типи смол.
Form Studio 1: Фокус на екологічність та безпеку (Alpha Resins)
Form Studio 1 спроєктований для роботи у відкритих офісах, дизайн-студіях, архітектурних бюро та навчальних закладах:
- Лінійка Alpha Resins: включає Alpha Model, Alpha Fast, Alpha Clear, а також базові кольори (Black, Grey, White).
- Сертифікація безпеки: Вперше у галузі смоли отримали сертифікат UL GREENGUARD Gold за низький рівень виділення ЛОС (при використанні з модулем VOC Extractor).
- Біосумісність та контакт зі шкірою: Рідка смола класифікована як речовина, що не подразнює шкіру згідно з OECD 439, а затверділі вироби відповідають стандарту ISO 10993 для тривалого контакту зі шкірою (носіння на тілі, аксесуари).
- Відкритість: Підтримує полімери сторонніх виробників без додаткової плати за ліцензію.
Form 4: Промисловий асортимент (23+ інженерні матеріали)
Form 4 створений для заміни лиття під тиском та виготовлення функціональних деталей:
- Велике портфоліо матеріалів: Доступ до понад 23 фірмових фотополімерів, включаючи Clear V5, Fast Model, ударостійкі (Tough 2000, Tough 1500), жорсткі (Rigid), термостійкі та гнучкі склади.
- Собівартість виробництва: Вартість фотополімерів загального призначення нового покоління знижено майже вдвічі порівняно з матеріалами попередніх лінійок, що кардинально прискорює окупність (ROI) при регулярному друку.
- Картриджі нового зразка: Автоматичне дозування заповнює ванну у 5–10 разів швидше, генерує на 63% менше пластикових відходів і займає на 30% менше місця на полиці.
- Open Material Mode: Повна підтримка сторонніх матеріалів з можливістю створення індивідуальних профілів експонування.
Екосистема пост-обробки
Якість кінцевої деталі з фотополімеру на 50% залежить від правильного промивання та фінішного ультрафіолетового дозатвердіння:

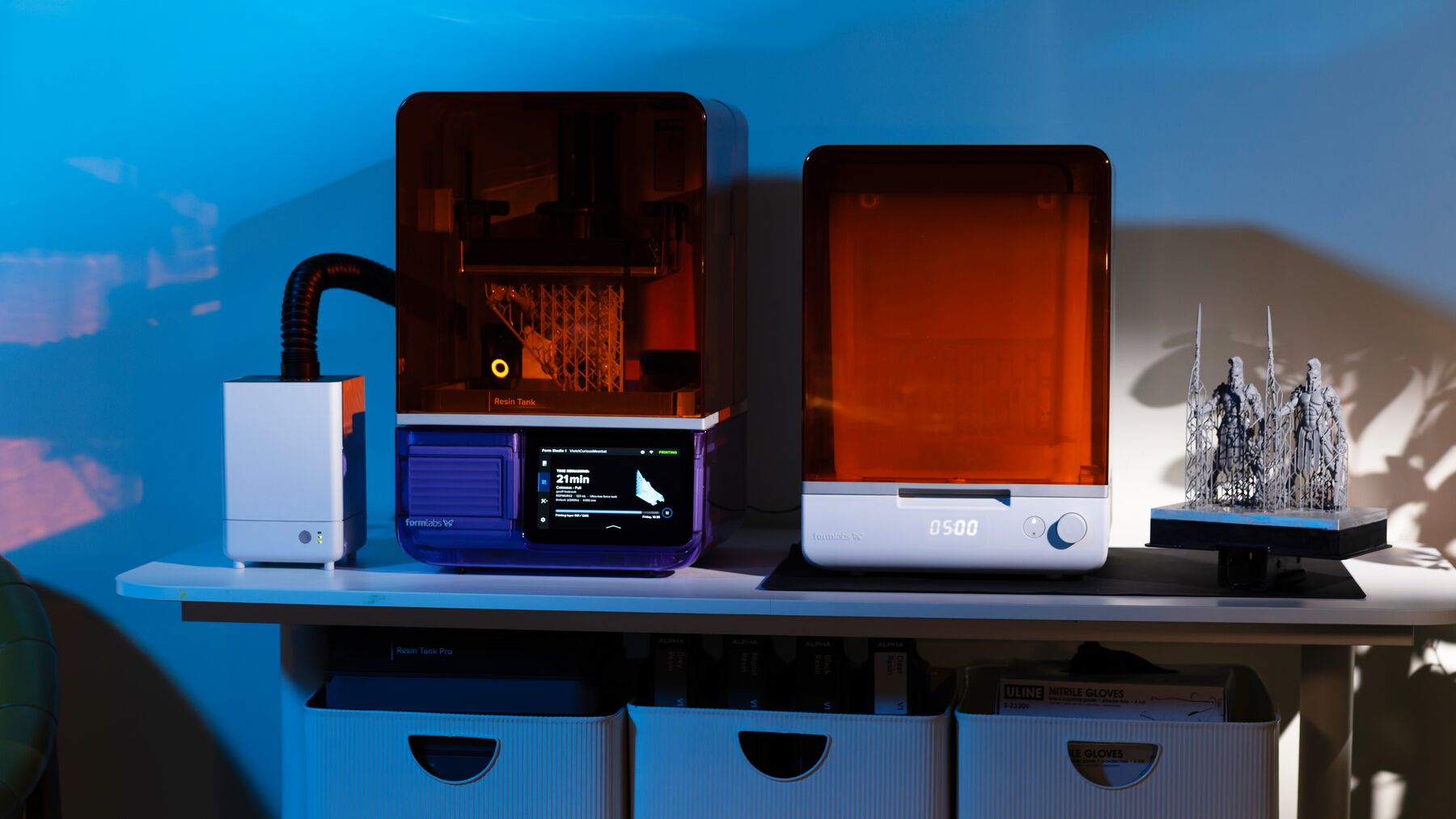

- Для Form Studio 1 — станція «Form Studio Wash+Cure»: Компактне комбіноване рішення «два в одному». Після друку деталь знімається за допомогою гнучкої платформи (quick-release flex platform) без застосування шпателів і скребків, промивається та полімеризується в одному апаратному блоці. Це заощаджує робочий простір на столі.

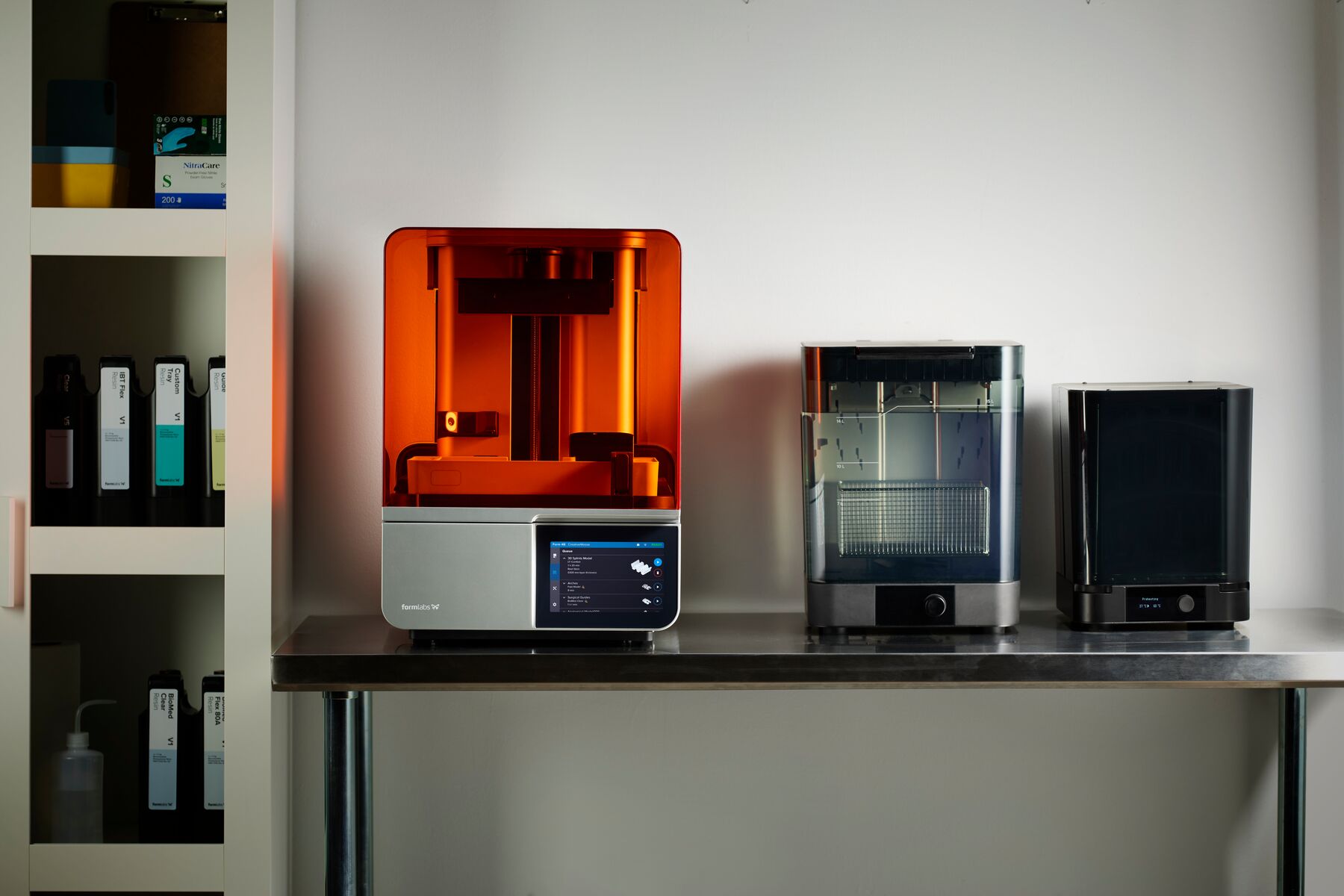

- Для Form 4 — комплекс «Form Wash (2nd Gen) + Form Cure (2nd Gen)»: Роздільна промислова лінія. Form Wash другого покоління забезпечує втричі інтенсивніше перемішування розчинника та пряме встановлення платформ різної конфігурації. Form Cure 2-го покоління прогріває камеру до 100 °C практично миттєво, що критично важливо для максимального зшивання полімерних ланцюгів інженерних матеріалів (досягнення максимального модуля пружності та ударної в'язкості).
Порівняльний аналіз: який 3D-принтер обрати?
| Критерій вибору | Form Studio 1 | Form 4 |
| Робоче середовище | Офіс, дизайн-студія, навчальний клас, майстерня настільного формату | Виробничий цех, R&D-лабораторія, промисловий макетний цех |
| Цільові завдання | Швидке візуальне прототипування, концепт-моделі, мініатюри, сувеніри, аксесуари | Серійні функціональні деталі, прес-форми, оснащення, високоточні збірні вузли |
| Екологічність і безпека | Максимальна: сертифікат UL GREENGUARD Gold, не подразнює шкіру (OECD 439), низький запах | Промисловий стандарт: вимагає вентильованого приміщення або витяжної системи |
| Характер деталізації | Висока мікротекстурність завдяки меншому пікселю (35 мкм) | Сувора відповідність метрологічним допускам (до ±0.02 мм) на деталях будь-якого розміру |
| Портфоліо матеріалів | Смоли серії Alpha, базові інженерні склади та сторонні смоли без зборів | 23+ промислових полімерів: високотемпературні, керамонаповнені, вогнестійкі, медичні |
| Організація пост-обробки | Компактний комбінований блок 2-в-1 (Form Studio Wash+Cure) | Окремі промислові модулі Form Wash та високотемпературний Form Cure (до 100 °C) |
| Економічна модель | Низький поріг входу, доступне обладнання для невеликих майстерень | Мінімальна собівартість одиниці виробу при щоденному завантаженні завдяки доступній лінійці базових смол |
Короткі рекомендації:
- Обирайте Form Studio 1, якщо принтер планується розмістити безпосередньо біля робочого столу в офісі, важлива максимальна чистота повітря, простота обслуговування на базі станції «два в одному» та надвисока деталізація дрібних рельєфів.
- Обирайте Form 4, якщо необхідне щоденне серійне виробництво деталей з інженерних фотополімерів, суворе дотримання геометричних допусків вузлів за кресленнями або термостійкість виробів понад 100 °C.
Підсумок
Form Studio 1 руйнує бар'єри входу у професійний фотополімерний друк, пропонуючи високу швидкість, точну оптику 35 мкм і екологічно безпечну лінійку матеріалів за доступною ціною.
Form 4 залишається безальтернативним вибором для промислових виробництв, конструкторських бюро та комерційних лабораторій, де вирішальне значення мають широкий вибір інженерних матеріалів, передбачуваність посадкових розмірів і мінімальна собівартість володіння за високої завантаженості.
