Система обдуву Creality Air Assist Kit

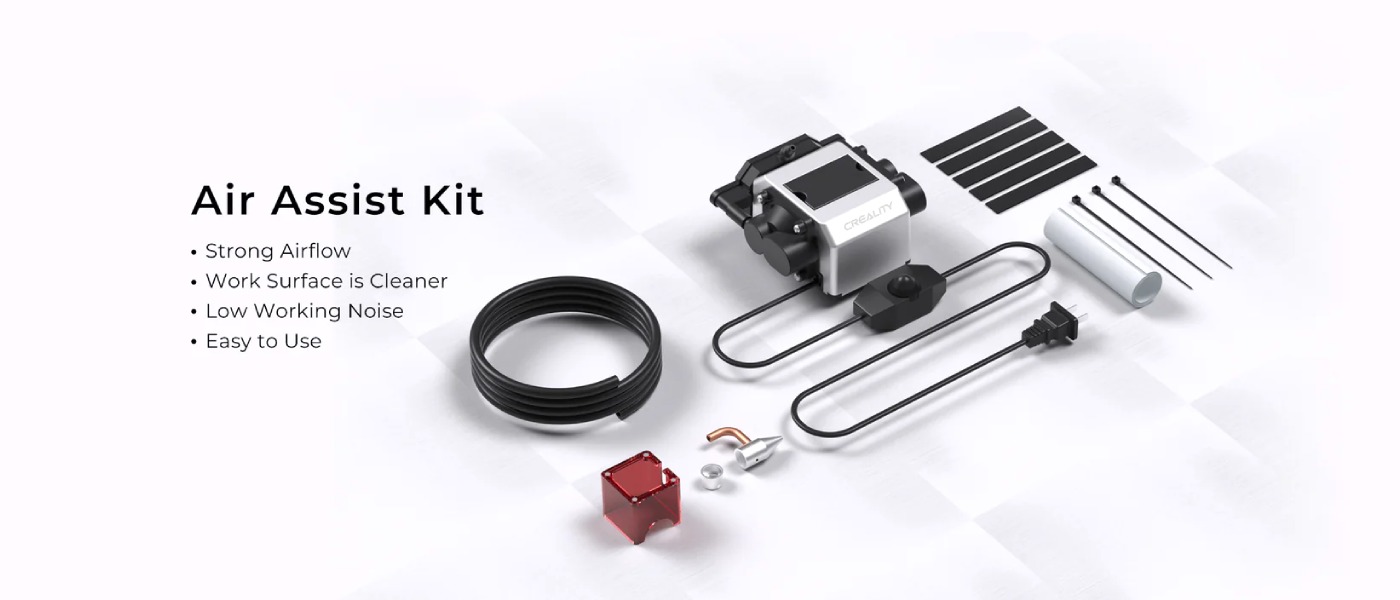

Комплект подачі повітря Creality Air Assist для лазерного гравера

Air Assist Kit — це повітряний комплект для лазерного гравера, призначений для оптимізації процесів термічної обробки матеріалів за допомогою регульованого примусового обдуву робочої зони. Пристрій створює стабільний повітряний потік, який ефективно витісняє продукти згоряння, перешкоджає утворенню нагару і захищає оптичні елементи від передчасного забруднення. Завдяки робочому потоку 22 л/хв та робочому тиску 30 кПа, суттєво підвищує якість фінішної обробки заготовок під час швидкісного розкрою та нанесення деталізованих зображень.

Головні переваги Creality Air Assist Kit

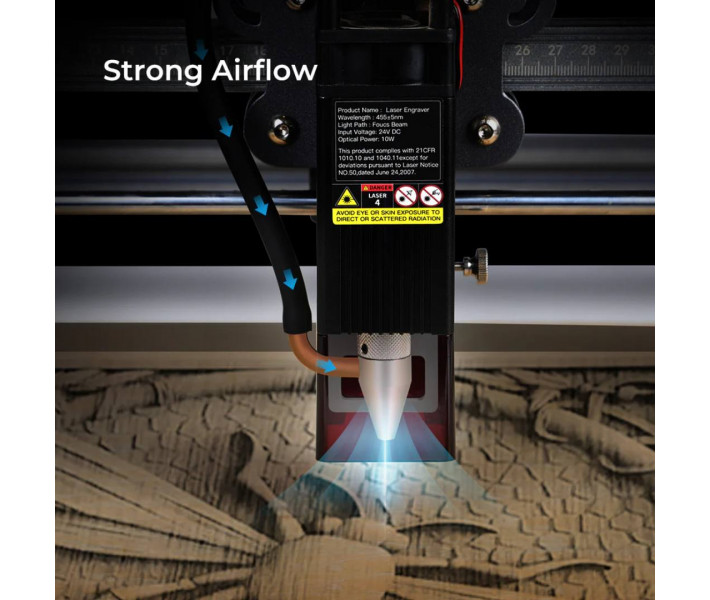

• Ефективне відведення диму та пилу. Потужний повітряний потік зі швидкістю 22 л/хв видуває дрібні часточки згоряння безпосередньо з точки фокусування лазерного модуля.
• Чистота робочих поверхонь матеріалу. Постійний обдув під тиском 30 кПа запобігає появі жовтих слідів термічного впливу навколо зони обробки.
• Зменшення нагріву в точці різу. Повітря охолоджує краї матеріалу, мінімізуючи ризик обвуглювання чи займання заготівлі.
• Рівний та гладкий край. Зниження термічного напруження дозволяє отримати чистий та охайний зріз під час розкрою.

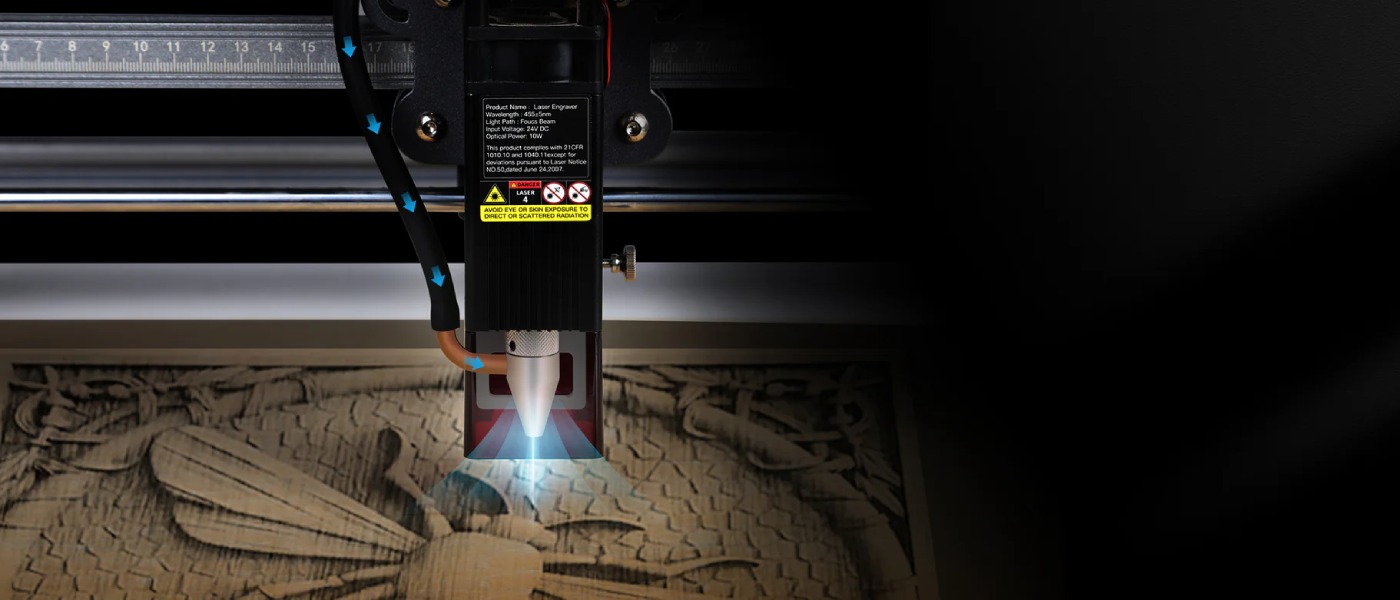

• Захист лінзи оптичної головки. Спрямований повітряний бар'єр блокує потрапляння кіптяви та смоли на захисне скло лазера.

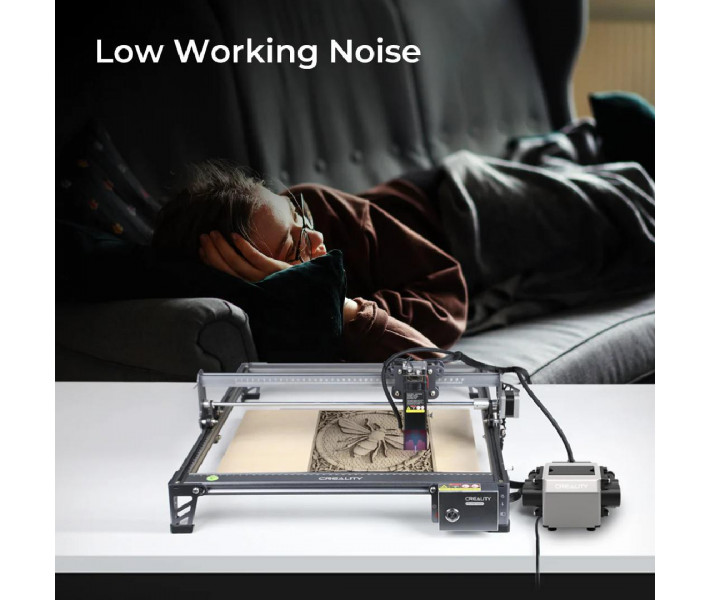

• Низький рівень шуму. Показник шуму під час роботи компресора становить всього 46.5 дБ, що робить експлуатацію комфортною.

Для чого потрібен Air Assist

Під час роботи лазерного гравера, а саме термічного розкрою або випалювання деревини, фанери та інших щільних матеріалів, виділяється значна кількість диму, газу та продуктів розпалу. Без примусового відведення ці гази затримують лазерне випромінювання, знижуючи реальну потужність променя, що доходить до поверхні матеріалу. Повітряний асистент механічно очищає оптичний шлях для лазерного променя. Це підвищує ефективність та швидкість наскрізного різання, а також дозволяє досягти стабільної глибини ліній при нанесенні складних зображень. Споживання енергії при цьому є мінімальним і становить 17 Вт.

Сумісність із лазерними граверами Creality Falcon

Комплект призначений для моделей CR-Laser Falcon 10W і 7.5W, а також сумісний із модифікацією Falcon 5W. Перед підключенням рекомендується звіряти тип кріплення та діаметр повітряної форсунки лазерного модуля вашого пристрою.

Способи застосування

• Лазерне різання фанери різної товщини.
• Нанесення деталізованого гравіювання на натуральне дерево.
• Швидкий розкрій щільного картону та паперу.
• Обробка акрилу та інших полімерних заготовок.
• Виготовлення сувенірів у приватних майстернях.
• Використання у навчальних лабораторіях та технічних гуртках.
• Серійне мале виробництво декору та рекламної продукції.

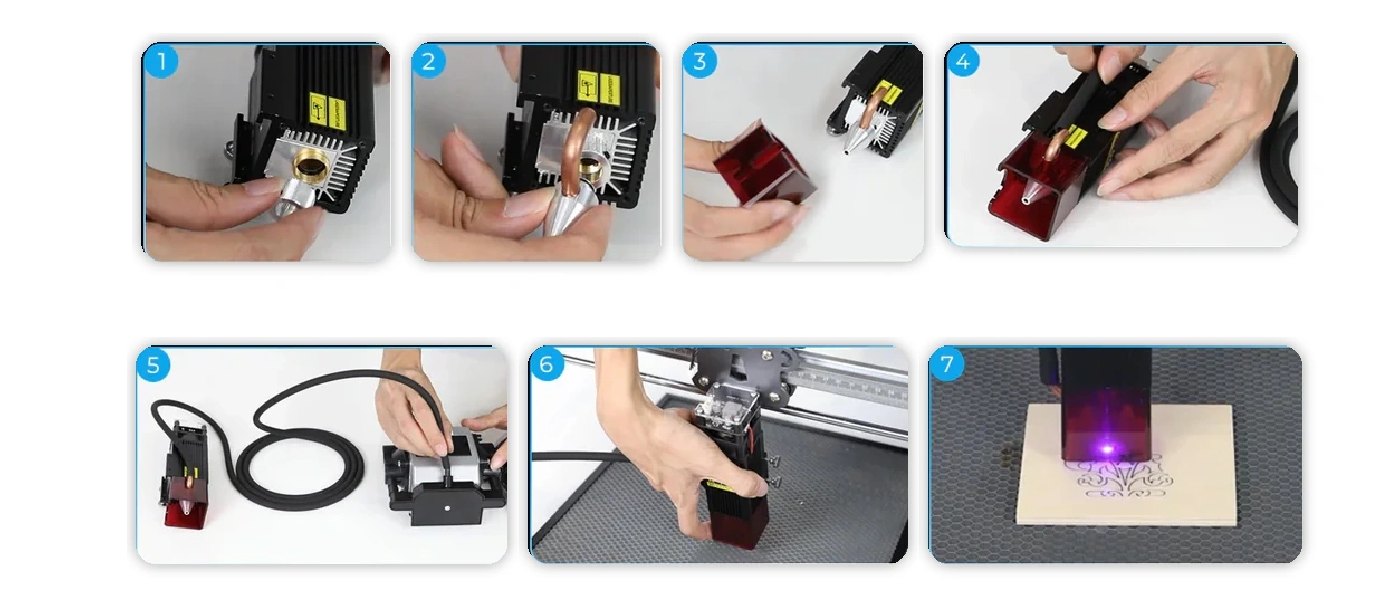

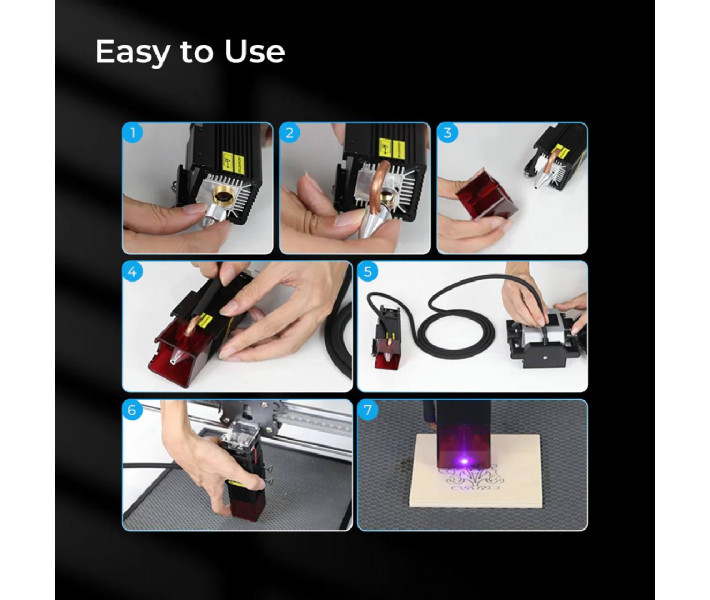

Покрокове підключення

Монтаж Air Assist Kit виконується швидко і не потребує складних технічних інструментів. Для правильної інтеграції компресора в робочу систему верстата достатньо послідовно виконати кілька простих дій.

1. Встановлення повітряної форсунки. Демонтуйте захисний ковпачок або зафіксуйте металеву насадку з комплекту на нижній частині лазерного модуля згідно з конфігурацією вашої моделі верстата.
2. Проведення повітряної магістралі. Під'єднайте один кінець гнучкої силіконової трубки до встановленої форсунки лазерної головки.
3. Фіксація кабелів та трубки. Акуратно прокладіть трубку вздовж кабельного джгута гравера, фіксуючи її комплектними хомутами або кріпленнями так, щоб вона не заважала вільному руху осей X та Y.
4. Підключення до компресора. Другий кінець силіконової трубки щільно натягніть на вихідний штуцер повітряного модуля Air Assist.
5. Подача живлення. Підключіть кабель живлення до адаптера, вставте його в гніздо компресора, після чого підключіть пристрій до електромережі 110–220 В.
6. Активація та налаштування. Увімкніть тумблер на корпусі компресора перед початком виконання циклу гравіювання або різання у керуючій програмі.

Після завершення переконайтеся у відсутності перетискань силіконового шланга по всій довжині. Правильно налаштована лінія обдуву готова до експлуатації одразу після подачі живлення на повітряний модуль.

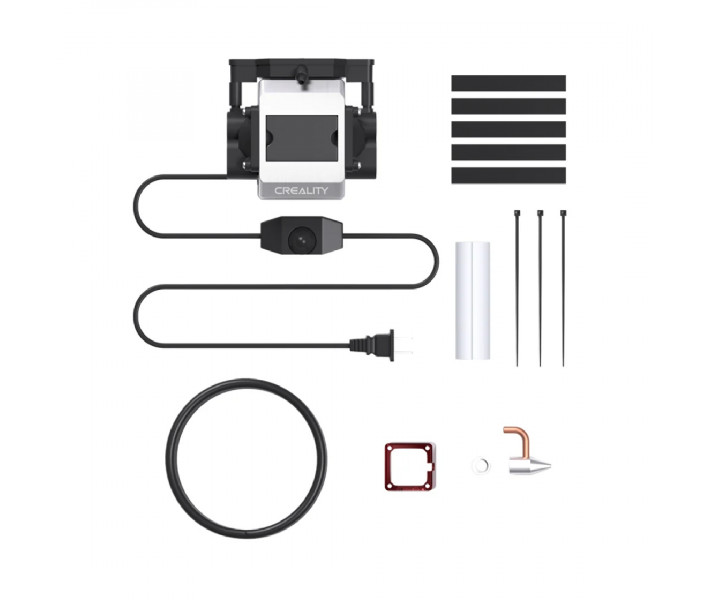

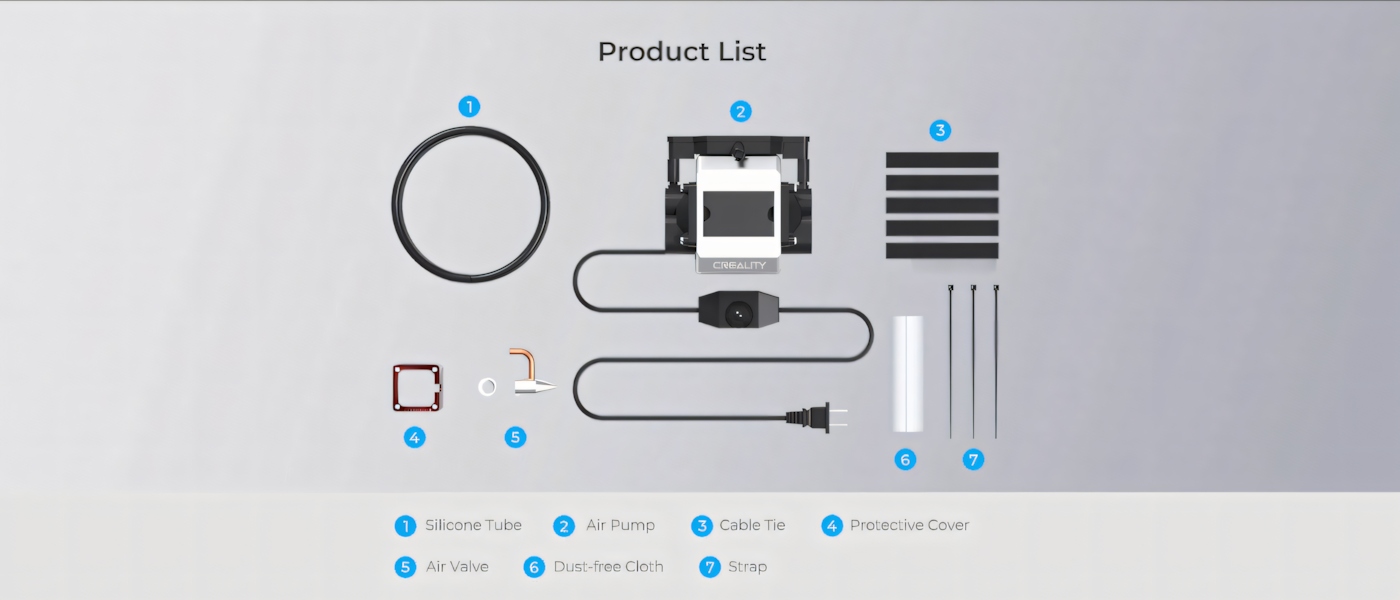

Що входить у комплект Creality Air Assist Kit

Комплектація містить усі необхідні з'єднувальні деталі та магістралі для підключення до сумісного гравірувального верстата.

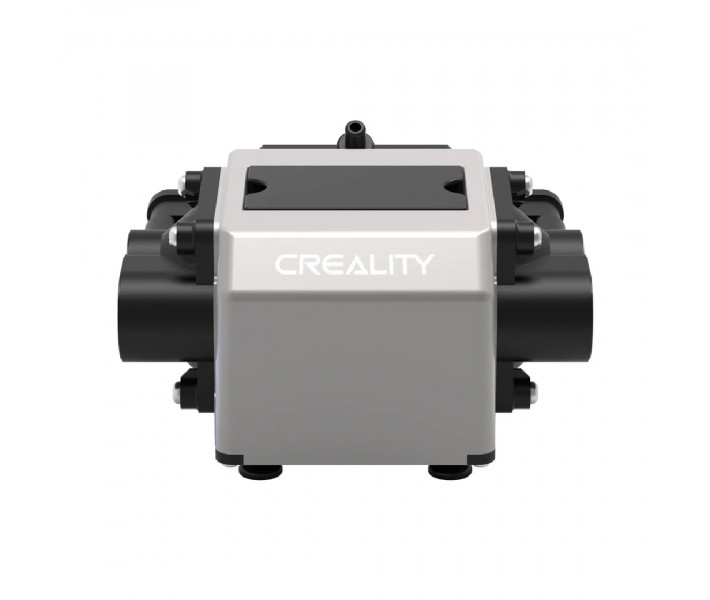

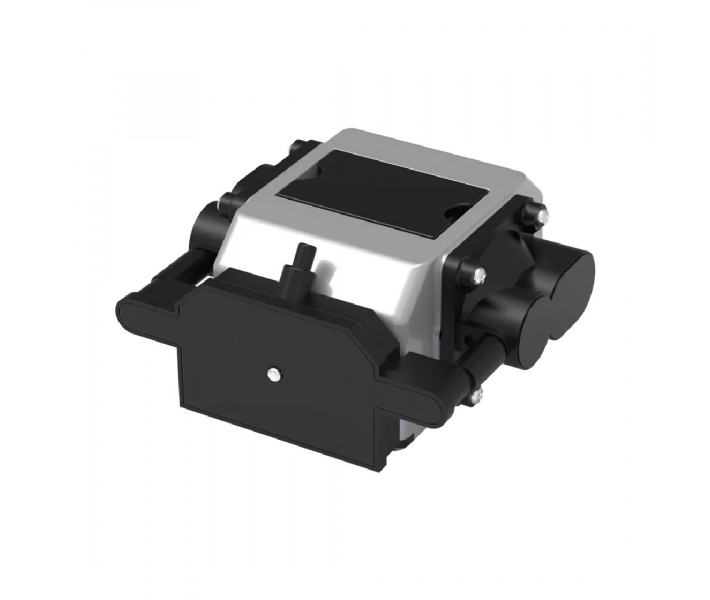

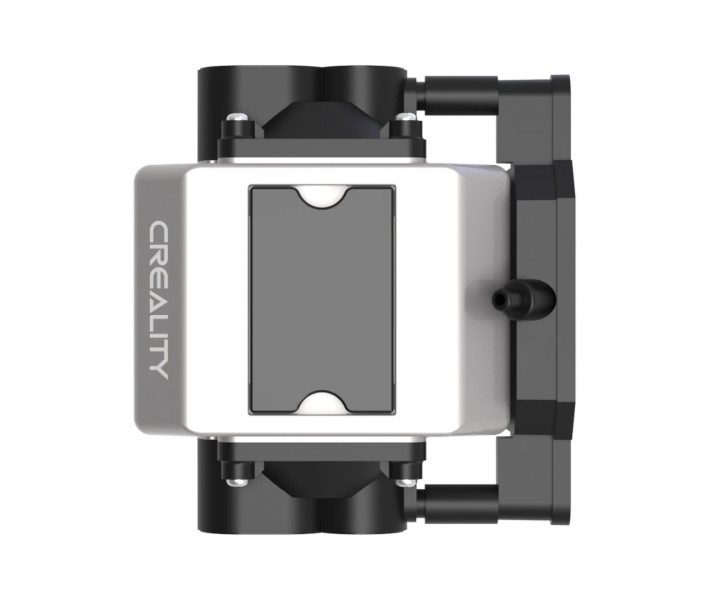

• Повітряний компресор. Основний електричний модуль, який генерує стабільний тиск та нагнітає потік повітря для продування зони обробки.
• Силіконова трубка. Гнучка магістраль, призначена для транспортування стисненого повітря від компресора до лазерної головки верстата.
• Повітряний клапан. Механічний елемент керування, який дозволяє регулювати інтенсивність повітряного потоку залежно від типу матеріалу.
• Кабельні стяжки. Пластикові фіксатори для надійної та акуратної прив'язки повітряного шланга до рухомих кабельних джгутів гравера.
• Захисний кожух. Спеціальний елемент конструкції, що захищає зону підключення та оптичні компоненти від впливу пилу та високих температур.
• Безворсова серветка. М'який матеріал для делікатного догляду, очищення захисного скла та лінзи лазерного модуля від нальоту й кіптяви.
• Фіксуючий ремінець. Міцна стрічка для додаткової стабілізації компресора або організації укладання довгих комунікаційних кабелів.

Технічні характеристики Creality Air Assist Kit

Застереження щодо застосування

• Обов'язково перевірте сумісність пристрою зі своїм лазерним гравером і геометрію його оптичного блоку.
• Звірте потужність модуля та параметри живлення компресора, щоб уникнути перевантаження мережі.
• Регулярно перевіряйте трубку та насадку на наявність перегинів, засмічень смолою чи дрібним пилом.
