FreeScan Trak ProW+ для контролю геометрії великих об'єктів

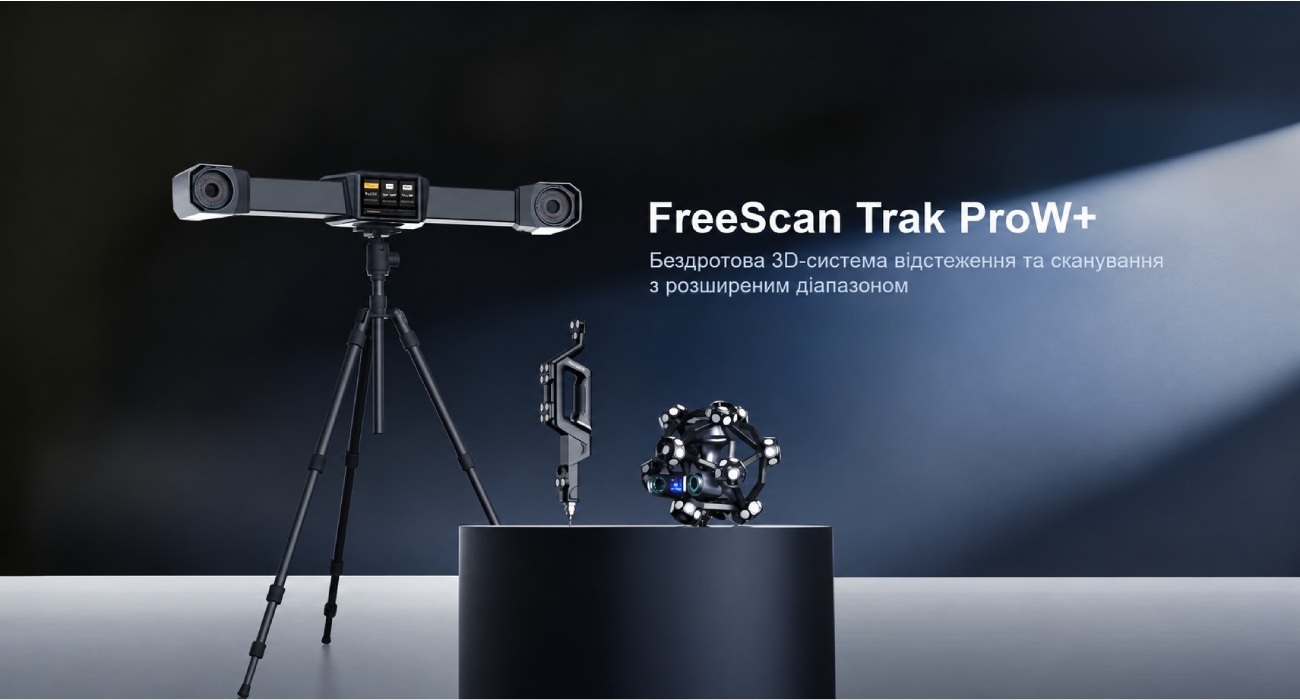

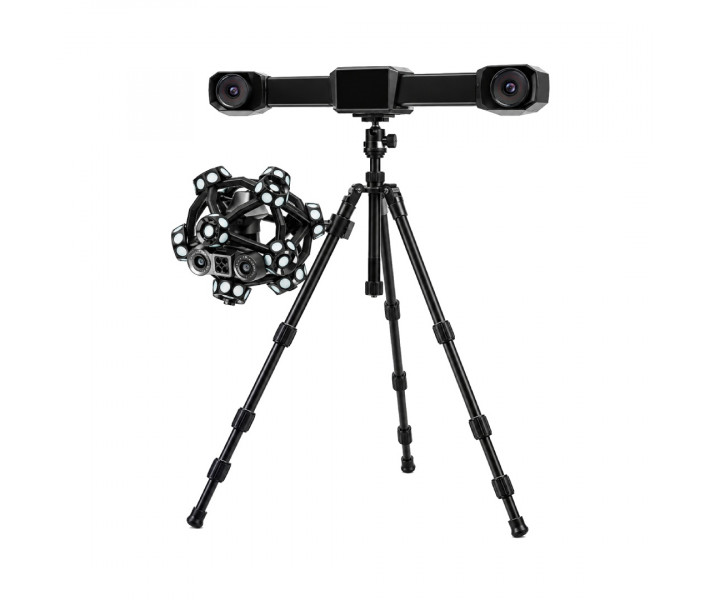

Shining 3D FreeScan Trak ProW+ — це бездротова система динамічного 3D-відстеження та сканування для метрологічних вимірювань великогабаритних деталей і об'єктів. Трекер у реальному часі визначає положення ручного 3D-сканера, тому під час динамічного відстеження референсні маркери не потрібно наносити безпосередньо на деталь. Зона відстеження з однієї позиції досягає 156 м³, а максимальна відстань становить 8.6 м. Вбудовані обчислювальні та бездротові модулі забезпечують обробку даних у реальному часі та їх бездротову передачу, що дає оператору більше свободи під час переміщення навколо великого об'єкта.
Ключові переваги FreeScan Trak ProW+
- Точні метрологічні вимірювання. FreeScan Trak ProW+ дає змогу контролювати геометричні параметри деталей у задачах із високими вимогами до точності вимірювання. Точність системи становить 0.023 мм.
- Велика зона відстеження. Система дає змогу вимірювати великогабаритні об'єкти з меншою кількістю перестановок трекера. Збільшена зона відстеження охоплює робочий об'єм до 156 м³ з однієї позиції, а максимальна відстань відстеження становить 8.6 м.
- Висока швидкість отримання даних. Сканер скорочує час оцифрування великих поверхонь і деталей зі складною геометрією. Для швидкісного сканування використовуються 93 перехресні лазерні лінії, а швидкість отримання даних досягає 7 600 000 точок/с.
- Менше підготовчих операцій перед скануванням. Під час динамічного відстеження оператору не потрібно наносити референсні маркери безпосередньо на вимірювану деталь. Трекер розпізнає сканер і визначає його положення в реальному часі.
- Зручне переміщення навколо об'єкта. Бездротовий режим зменшує обмеження для оператора під час сканування великих деталей. FreeScan Trak ProW+ має інтегровані обчислювальні та бездротові модулі, які забезпечують обробку даних у реальному часі та стабільну бездротову передачу.
- Адаптація до різної геометрії поверхні. Кілька режимів сканування дають змогу вибирати спосіб отримання даних відповідно до форми та доступності вимірюваної ділянки. Система використовує 93 перехресні лазерні лінії для швидкісного сканування, 25 паралельних ліній для детального сканування та 1 лазерну лінію для глибоких заглиблень.
- Контроль об'ємної точності під час вимірювання великих об'єктів. Відеофотограмметрія допомагає підтримувати точність у межах великого вимірювального об'єму. Технологія VPG працює разом із калібрувальною штангою та перевіряє маркери за відеоданими без кодованих маркерів. Об'ємна точність із VPG становить 0.044 мм + 0.012 мм/м.

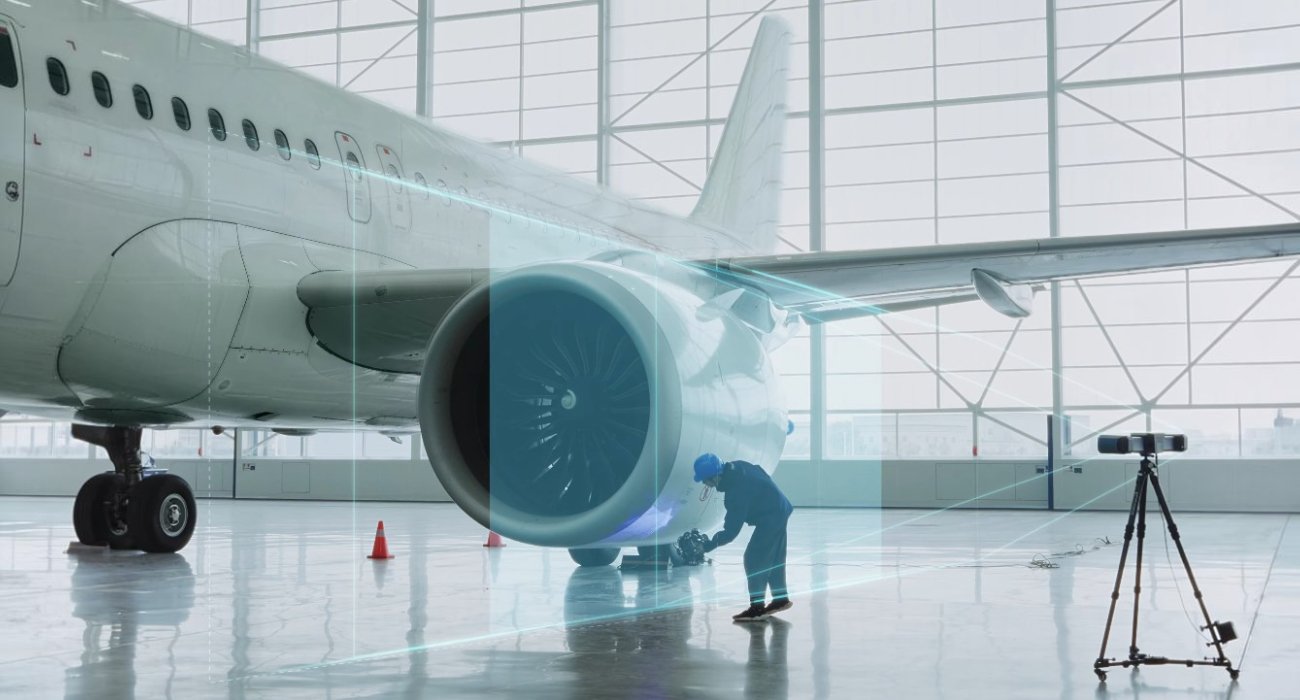

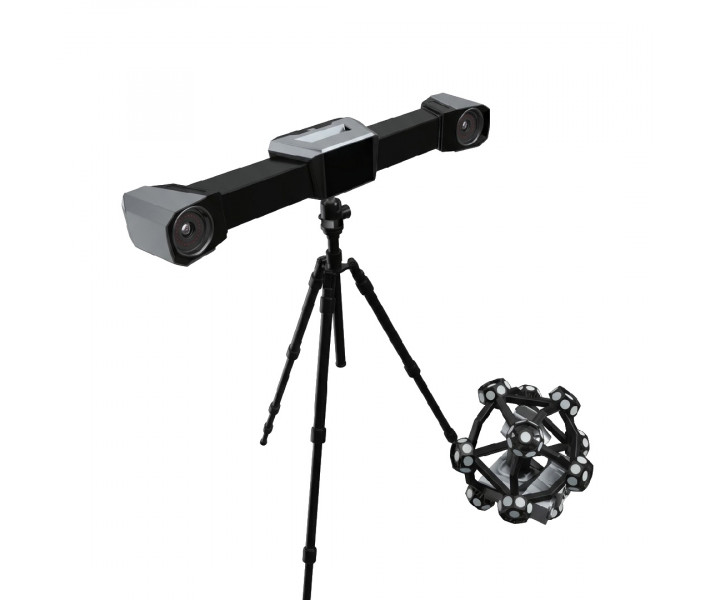

Відстеження великих об'єктів до 156 м³
FreeScan Trak ProW+ має максимальну відстань відстеження 8.6 м і охоплює до 156 м³ з однієї позиції. Велика зона дає змогу вимірювати значну частину великогабаритного об'єкта без частого переміщення трекера. Якщо розміри об'єкта перевищують доступну зону відстеження, систему можна перенести в іншу позицію. Під час перенесення повторно вимірюються спільні опорні геометричні елементи, які пов'язують нове положення системи з початковою системою координат. Саме цей процес в офіційних матеріалах SHINING 3D називається leapfrog. Збільшена зона відстеження FreeScan Trak ProW+ зменшує потребу в таких перестановках.

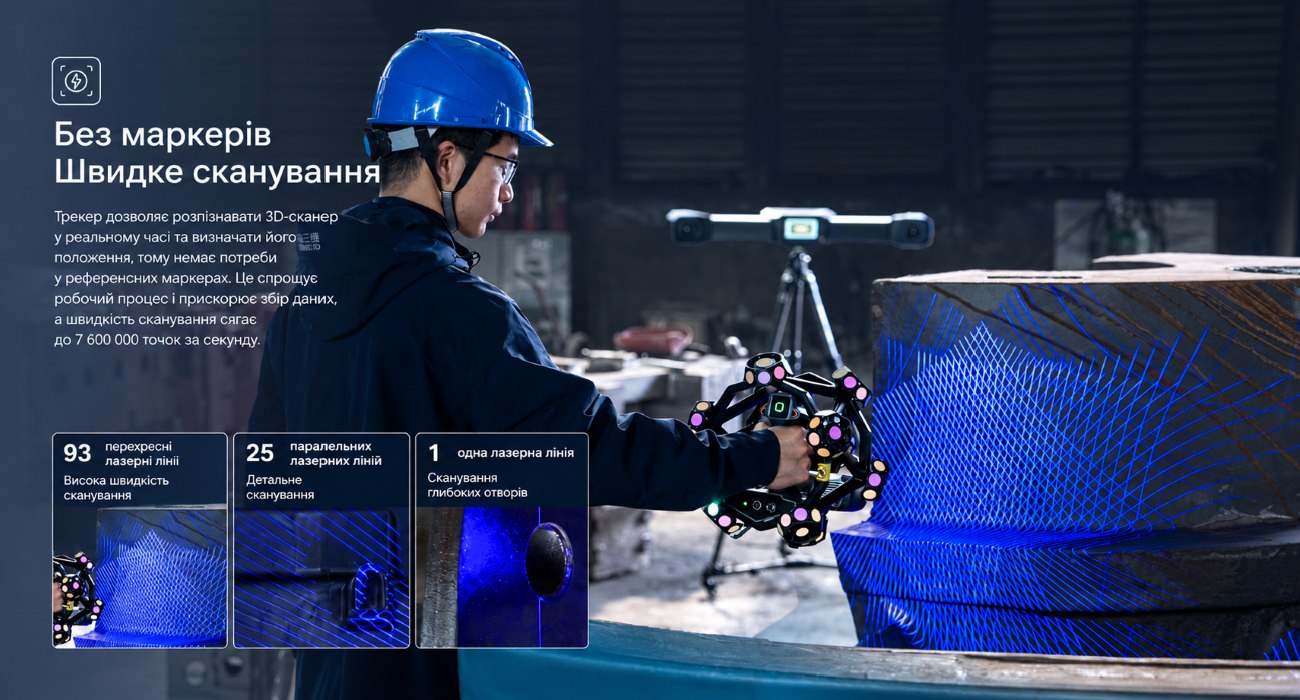

Сканування без маркерів

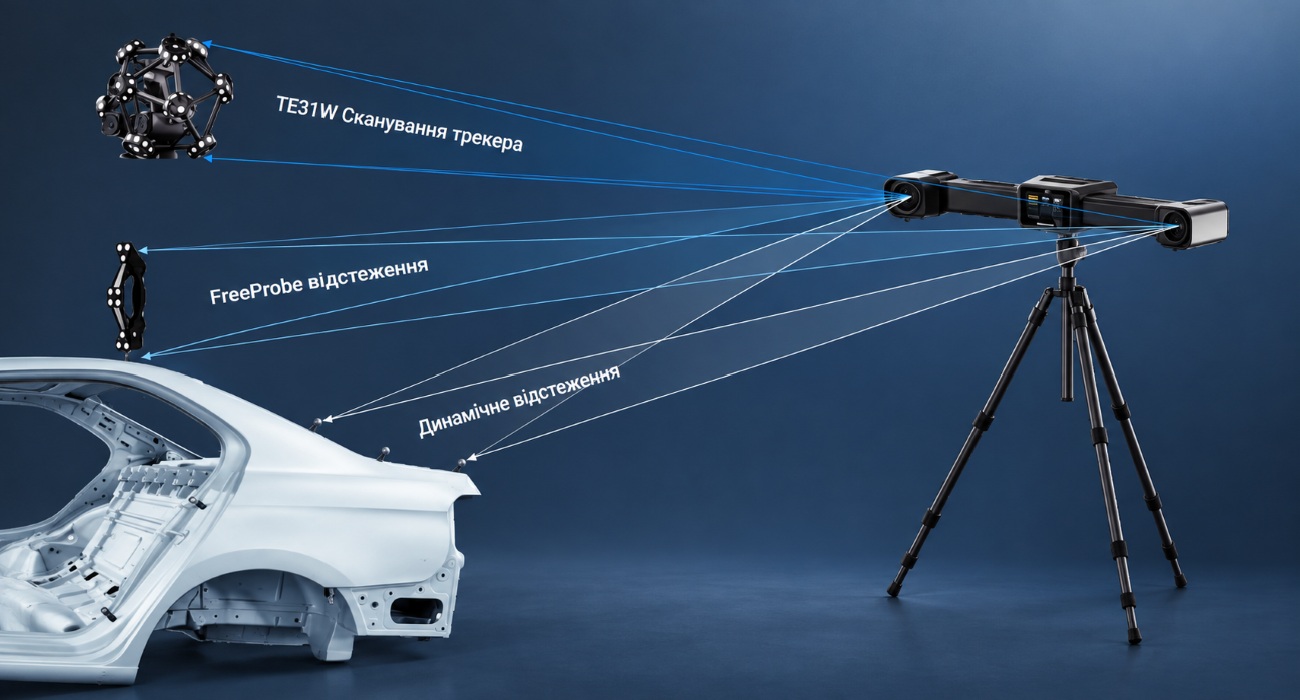

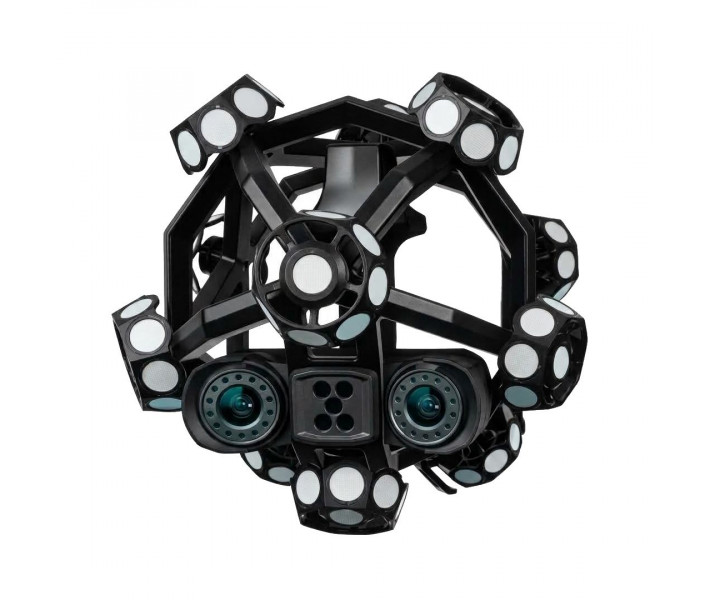

Під час динамічного відстеження трекер розпізнає ручний сканер та в реальному часі визначає його положення. Завдяки цьому референсні маркери не потрібно наносити безпосередньо на поверхню деталі. Такий принцип скорочує підготовку до вимірювання, що особливо важливо під час роботи з великими об'єктами. Відсутність необхідності наносити маркери стосується роботи системи в режимі динамічного відстеження. Це не означає, що маркери не використовуються в інших підтримуваних методах вимірювання, зокрема під час роботи з VPG.
Режими лазерного 3D-сканування
- Швидкісне сканування. Режим призначений для швидкого збору даних із поверхні об'єкта та використовує 93 перехресні лазерні лінії. Він дає змогу швидше оцифровувати значні за площею поверхні.
- Детальне сканування. Режим використовується для ділянок, де потрібне детальніше отримання геометрії поверхні. Для сканування застосовуються 25 паралельних лазерних ліній.
- Сканування глибоких заглиблень. Режим призначений для отримання геометрії ділянок, які складніше охопити багатолінійним лазерним шаблоном. Для цього FreeScan Trak ProW+ використовує 1 лазерну лінію.
Бездротове 3D-сканування

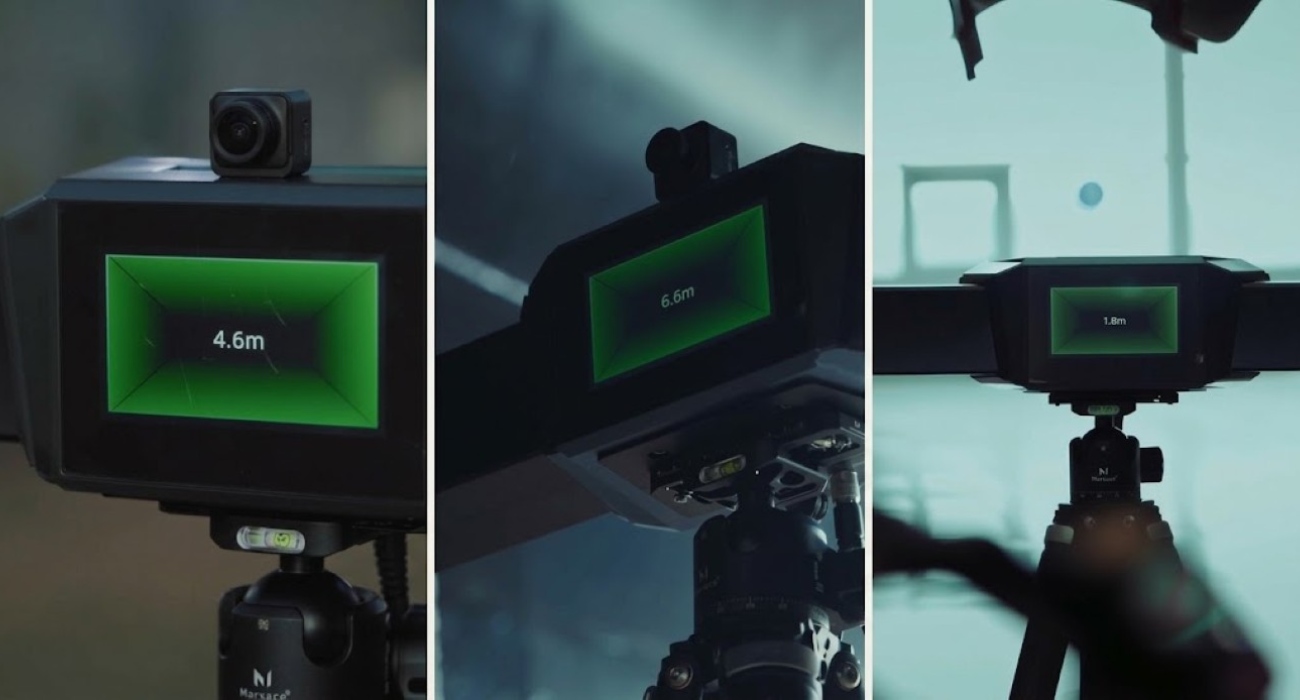

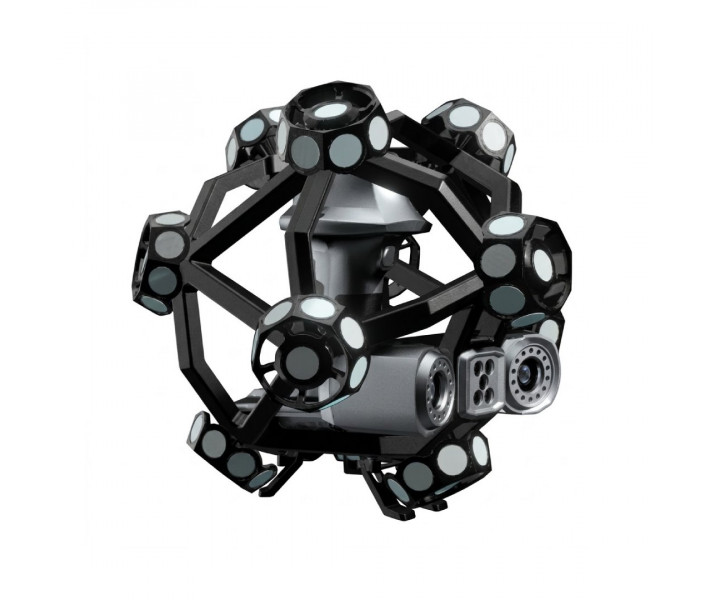

FreeScan Trak ProW+ оснащений інтегрованими обчислювальними та бездротовими модулями. Така архітектура дає змогу працювати без кабелю під час сканування, обробляти дані в реальному часі та передавати їх бездротовим способом. Це спрощує переміщення оператора навколо великогабаритної деталі. Вбудований дисплей забезпечує швидкий доступ до ключової інформації про пристрій безпосередньо під час роботи.
Відеофотограмметрія VPG
FreeScan Trak ProW+ використовує запатентовану технологію відеофотограмметрії VPG від SHINING 3D. Вона допомагає точно визначати положення маркерів під час сканування великих об'єктів і працює з калібрувальною штангою. Кодовані маркери для роботи VPG не потрібні. Об'ємна точність із VPG становить 0.044 мм + 0.012 мм/м. Такий показник дає змогу зберігати точність вимірювань під час сканування великих деталей і об'єктів.
Точність вимірювання залежно від робочого об'єму
| Робочий об'єм | Відстань | Об'ємна точність |
| 12 м³ | 3.5 м | 0.046 мм |
| 36 м³ | 5 м | 0.063 мм |
| 60 м³ | 6 м | 0.088 мм |
| 100 м³ | 7.2 м | 0.125 мм |
| 156 м³ | 8.6 м | 0.156 мм |
Зі збільшенням відстані та робочого об'єму змінюється об'ємна точність системи. Для зони 12 м³ при відстані 3.5 м вона становить 0.046 мм, а для максимальної зони 156 м³ при відстані 8.6 м значення становить 0.156 мм.
Контактні вимірювання FreeProbe
FreeProbe Series є додатковим обладнанням для FreeScan Trak ProW+ і не входить до стандартної комплектації. За допомогою FreeProbe можна вимірювати точки у важкодоступних місцях, які складно відсканувати. Для вимірювання достатньо торкнутися наконечником потрібного місця на деталі. FreeProbe працює бездротово, а система відстежує його положення в реальному часі. Під час роботи оператор може вільно переміщувати деталь, FreeProbe і трекер без повторного налаштування.
Технічні характеристики FreeScan Trak ProW+
Параметри 3D-сканування
| Параметр | Значення |
| Точність | 0.023 мм |
| Об'ємна точність із VPG | 0.044 мм + 0.012 мм/м |
| Швидкість сканування | До 7 600 000 точок/с |
| Роздільна здатність | Від 0.01 до 10 мм |
| Максимальне поле огляду (FOV) | 800 × 700 мм |
| VPG | Підтримується, кодовані маркери не потрібні |
| Швидкісне сканування | 93 лазерні лінії |
| Детальне сканування | 25 паралельних лазерних ліній |
| Сканування глибоких заглиблень | 1 лазерна лінія |
| Робоча відстань | 300 мм |
| Глибина різкості | 400 мм |
| Розміри нетто | 189 × 81 × 53 мм |
| Вага нетто | 0,550 кг |
Підключення та умови експлуатації
| Параметр | Значення |
| Підключення | Wi-Fi 7 / USB 3.0 |
| Режими підключення | Бездротовий режим, дротовий режим через оптоволоконний кабель |
| Формати файлів | STL, OBJ, PLY, ASC, 3MF, P3 |
| Робоча температура | Від -10 до 40 °C |
| Робоча вологість | Від 10 до 90% RH |
| Сертифікації | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Стандарти приймального тестування | VDI/VDE 2634 Part 3, ISO 10360 |
Системні вимоги
| Параметр | Значення |
| Операційна система | Windows 10 Pro 64-bit / Windows 11 Pro 64-bit |
| Процесор | Intel Core i7 / i9 або Intel Core Ultra 9 285HX / 275HX і вище |
| Відеокарта | NVIDIA GeForce RTX 5080 Laptop GPU або вище |
| Об'єм відеопам'яті | Від 12 ГБ до 16 ГБ або більше |
| Оперативна пам'ять | 64 ГБ |
| Інтерфейс ПК | Порт USB 3.0 |
Замовити SHINING 3D FreeScan Trak ProW+
SHINING 3D FreeScan Trak ProW+ варто розглядати для метрологічного 3D-сканування, контролю геометрії та вимірювання великогабаритних деталей, коли потрібні велика зона відстеження, бездротова робота та висока швидкість отримання даних. Замовляйте FreeScan Trak ProW+ на нашому сайті та отримуйте консультацію щодо конфігурації системи й умов поставки.
