Оптична система Shining 3D FreeScan Trak Nova+

FreeScan Trak Nova+ для точного вимірювання великих об'єктів без маркерів

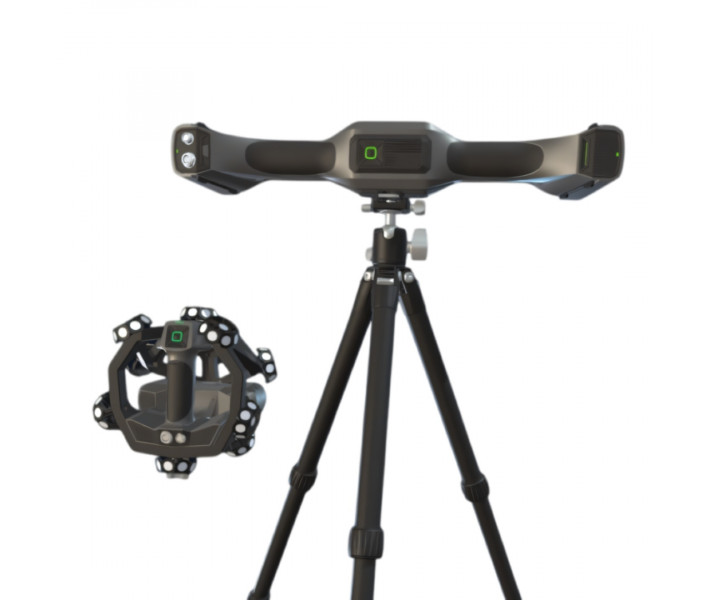

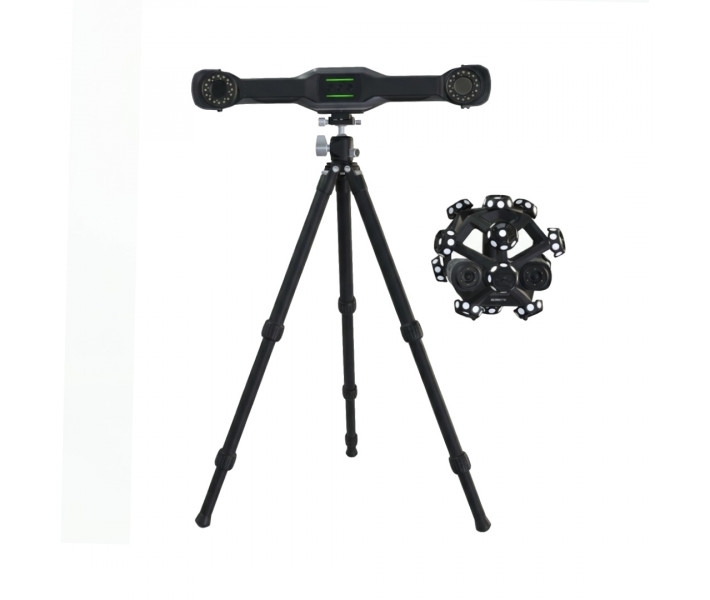

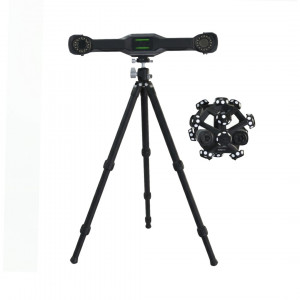

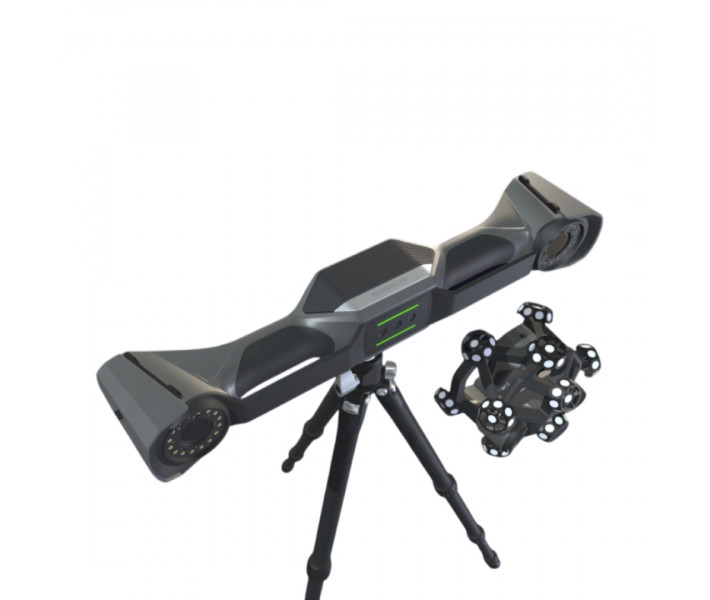

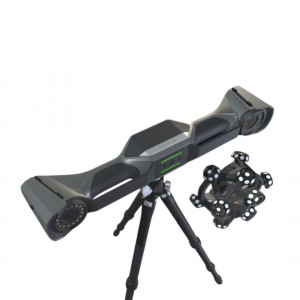

SHINING 3D FreeScan Trak Nova+ — це система оптичного 3D-сканування з динамічним відстеженням, розрахована на вимірювання великих деталей, складних поверхонь і локальних елементів геометрії. Система працює бездротово, підтримує сканування без маркерів на самому об'єкті та складається з трекера TE Nova+ і знімного сканера UE Nova+. Швидкість отримання даних сягає 7 600 000 точок/с, заявлена точність становить 0.02 мм, а максимальне поле зору доходить до 2600 × 2200 мм.

Переваги FreeScan Trak Nova+

• Сканування без маркерів на деталі. У режимі динамічного відстеження трекер визначає положення ручного сканера в реальному часі. Це скорочує підготовку великих об'єктів до вимірювання та спрощує переміщення оператора навколо деталі.
• Швидке отримання даних. У Nova+ кількість лазерних ліній у швидкісному режимі збільшена до 62. Максимальна швидкість сканування становить 7 600 000 точок/с, що дає змогу швидше оцифровувати великі поверхні.
• Кілька режимів для різної геометрії. TE Nova+ використовує 62 лазерні лінії для швидкісного сканування, 25 паралельних ліній для детального вимірювання та одну лінію для заглиблень. Оператор може змінювати режим відповідно до форми конкретної ділянки.

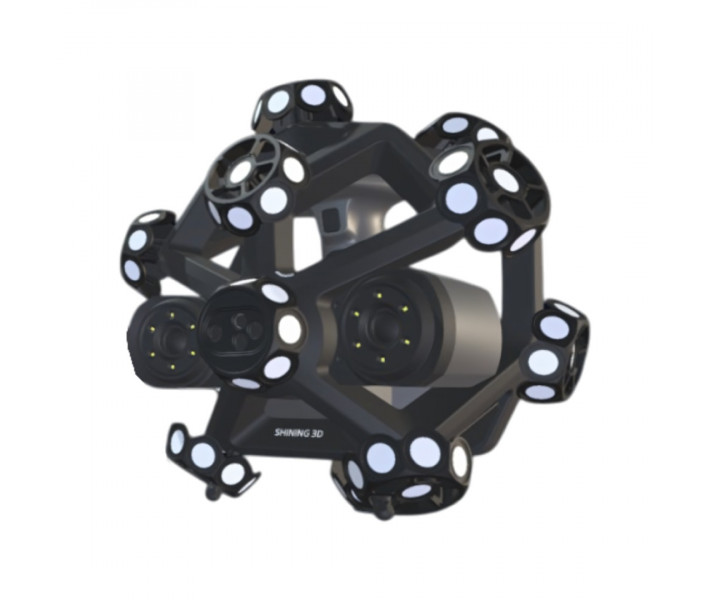

• Знімний ручний сканер. UE Nova+ можна від'єднати від системи відстеження та використовувати окремо для широкоформатного лазерного сканування. У цьому режимі доступне поле зору до 2600 × 2200 мм.
• Робота без сигнальних кабелів. Бездротові модулі передають дані під час сканування, а вбудовані обчислювальні модулі виконують їх опрацювання. Для дротового підключення також передбачений режим із волоконно-оптичним з'єднанням.
• Контроль точності за метрологічними стандартами. Для системи заявлена точність 0.02 мм. Приймальні випробування виконуються відповідно до VDI/VDE 2634 Part 3 та ISO 10360 у лабораторії виробника з акредитацією ISO/IEC 17025.

Динамічне відстеження для сканування без маркерів на деталі

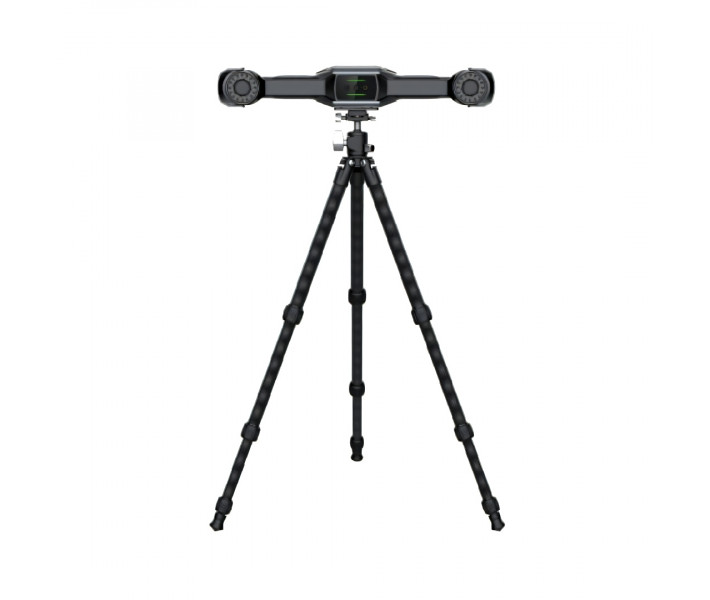

TE Nova+ відстежує положення UE Nova+ під час переміщення оператора. Завдяки цьому для 3D-сканування в режимі відстеження не потрібно наносити маркери безпосередньо на вимірюваний об'єкт.

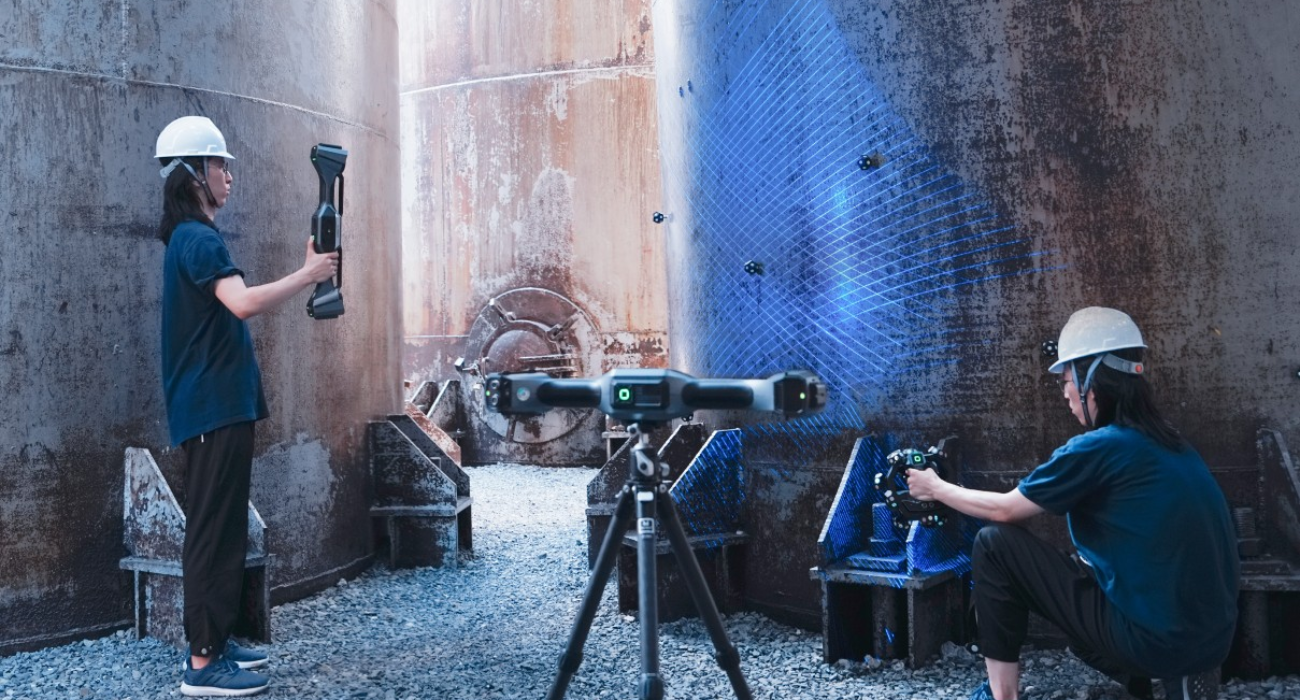

Такий принцип роботи корисний під час оцифрування кузовних елементів, конструкцій, обладнання та інших деталей із великою площею поверхні. Оператор може обходити об'єкт і збирати дані з різних напрямків без постійного ручного суміщення окремих фрагментів. Компактна конструкція також дає змогу працювати біля складної геометрії та у важкодоступних ділянках, де кабелі можуть обмежувати переміщення сканера.

Режими сканування для різних типів геометрії

FreeScan Trak Nova+ використовує 62 лазерні лінії у швидкісному режимі. Під час роботи з TE Nova+ оператору доступні три режими сканування:

• 62 лазерні лінії для швидкого збору даних;
• 25 паралельних лазерних ліній для детального сканування;
• 1 лазерна лінія для вимірювання заглиблень.

Максимальна швидкість сканування становить 7 600 000 точок/с. Це дає змогу швидко збирати геометричні дані під час оцифрування великих поверхонь і складних деталей. Знімний UE Nova+ також використовує 62 лазерні лінії у швидкісному режимі. Для детального сканування в автономному режимі передбачено 7 паралельних лазерних ліній.

Широкоформатне сканування зі знімним UE Nova+

Конструкція FreeScan Trak Nova+ дає змогу від'єднати UE Nova+ та використовувати його як окремий ручний лазерний 3D-сканер. Максимальне поле зору сягає 2600 × 2200 мм, що дозволяє швидко оцифровувати геометрію великогабаритних об'єктів. Для детальнішого сканування окремих ділянок можна перейти до динамічного відстеження. Програмне забезпечення дає змогу об'єднувати отримані в різних режимах дані в єдиний набір, поєднуючи загальну геометрію об'єкта з деталізованими даними окремих елементів.

Відеофотограмметрія VPG для великогабаритних об'єктів

FreeScan Trak Nova Series використовує технологію VPG, або відеофотограмметрію. Вона працює разом із калібрувальною штангою та дає змогу перевіряти положення маркерів у реальному часі за відеоданими. Для VPG не потрібні кодовані маркери. Технологія призначена для контролю накопичення похибки під час вимірювання великих об'єктів.

Бездротова конструкція та автономна робота

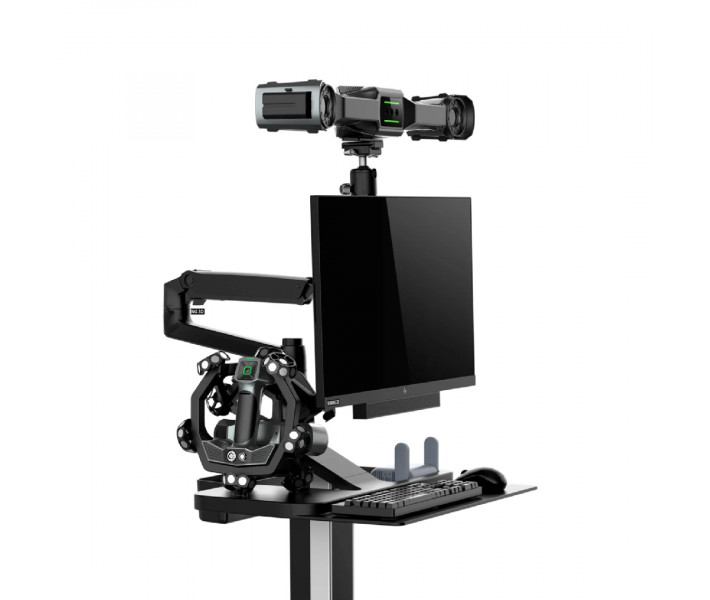

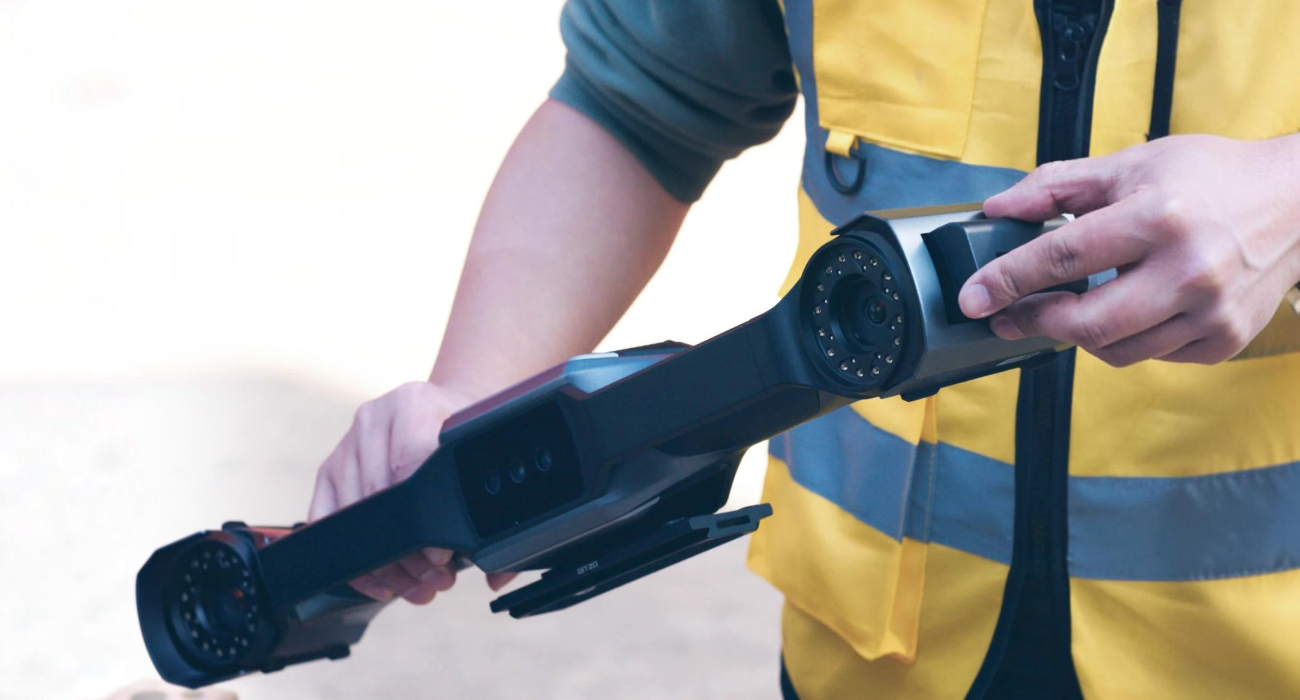

TE Nova Series та UE Nova Series оснащені вбудованими бездротовими й обчислювальними модулями. Дані можуть передаватися без кабельного з'єднання між оператором і стаціонарною робочою станцією. Живлення реалізоване через знімні акумулятори. Під час тривалих вимірювань розряджений акумулятор можна замінити та продовжити роботу. Система також підтримує передавання даних через волоконно-оптичне підключення.

Програмні функції для роботи з результатами сканування

Програмне забезпечення FreeScan Trak підтримує зведення даних, отриманих у різних режимах сканування. Широкоформатні дані можна використовувати для основної геометрії об'єкта, а результати динамічного відстеження - для локальних елементів.

Функція інтелектуальної роздільної здатності змінює щільність сітки залежно від кривизни поверхні. На геометрично складних ділянках можна зберігати більше деталей без однакового збільшення щільності всієї моделі. Розпізнавання геометричних елементів використовується для визначення меж круглих і прямокутних отворів та пазів. Для подальшої роботи виробник зазначає сумісність із SHINING3D Inspect, PolyWorks, Geomagic Control X, EXModel Pro, BlueStar Mapping та Geomagic Design X.

Сфери застосування SHINING 3D FreeScan Trak Nova+

FreeScan Trak Nova+ розрахований на задачі, де потрібно отримати геометрію великих або конструктивно складних об'єктів із метрологічною точністю.

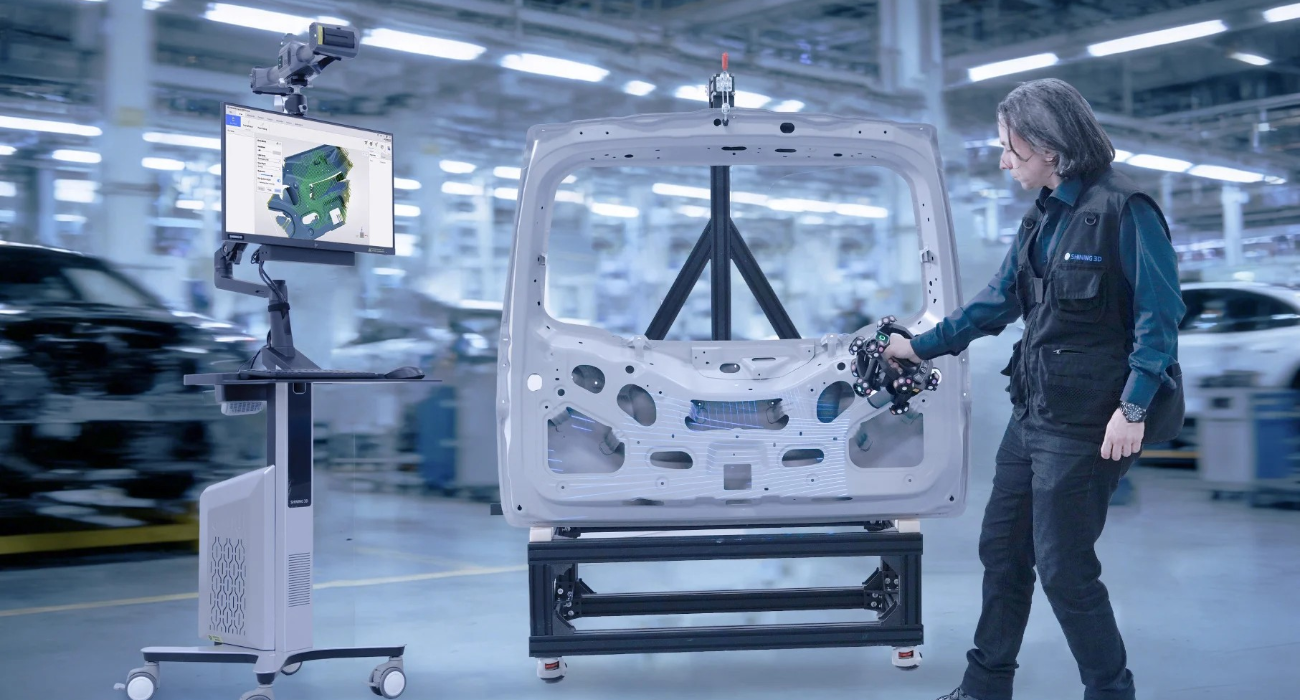

• Контроль геометрії. Отримані дані можна використовувати для перевірки форми, розмірів і розташування елементів виготовленої деталі.
• Реверс-інжиніринг. 3D-сканування дає вихідні геометричні дані для відтворення цифрової моделі наявного виробу.
• Оцифрування великогабаритних деталей. Поле зору до 2600 × 2200 мм у ручному режимі та VPG дають змогу працювати з великими конструкціями.
• Машинобудування та транспорт. Виробник зазначає застосування системи для будівельної техніки, залізничного транспорту та інших великих механічних конструкцій.

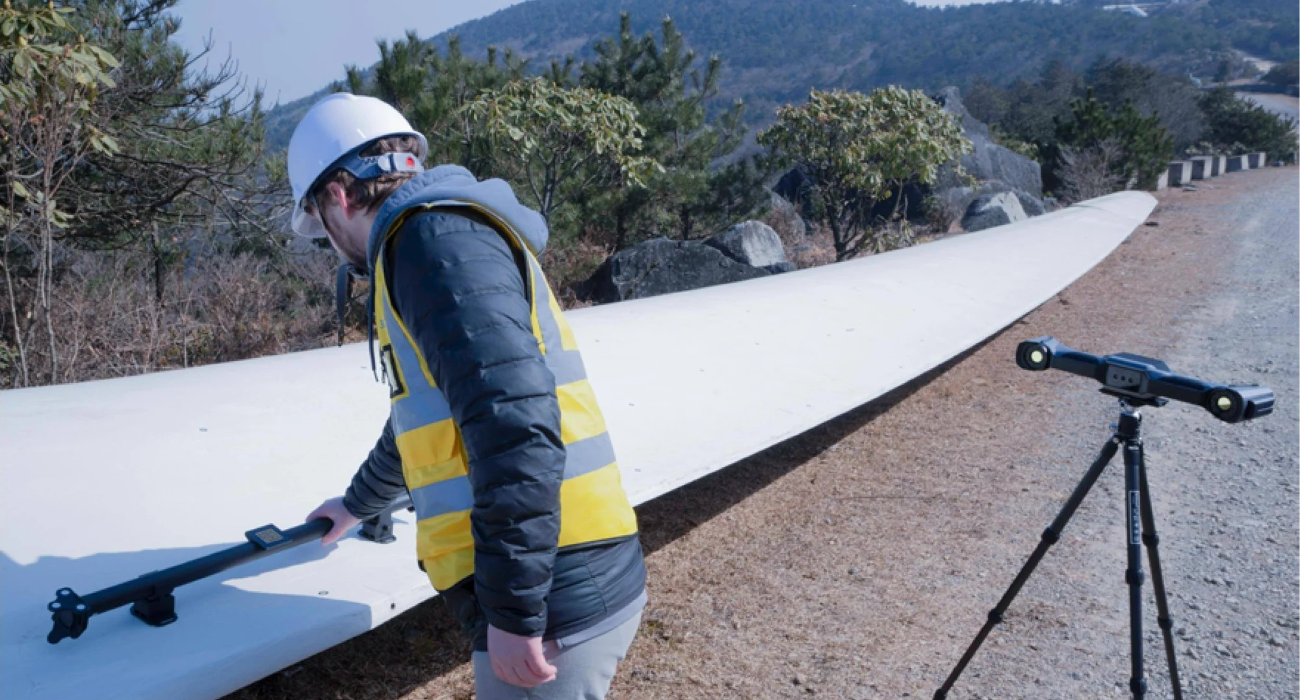

• Авіаційні та енергетичні задачі. Система розрахована на вимірювання великих деталей і конструкцій, де потрібне отримання геометричних даних без стаціонарної вимірювальної установки.
• Вимірювання у виробничих умовах. Бездротова конструкція та змінні акумулятори дають змогу переносити систему між зонами вимірювання та працювати без постійного підключення сканера кабелем.

Технічні характеристики SHINING 3D FreeScan Trak Nova+

Режими та швидкість сканування

Точність та параметри вимірювання

Конструкція та стандарти

Замовити SHINING 3D FreeScan Trak Nova+

Замовити SHINING 3D FreeScan Trak Nova+ можна з уточненням актуальної ціни та доступної конфігурації системи. Перед замовленням можна отримати консультацію щодо режимів сканування, комплектації та застосування обладнання для ваших вимірювальних задач.
