3D сканер SHINING 3D EinScan Trak

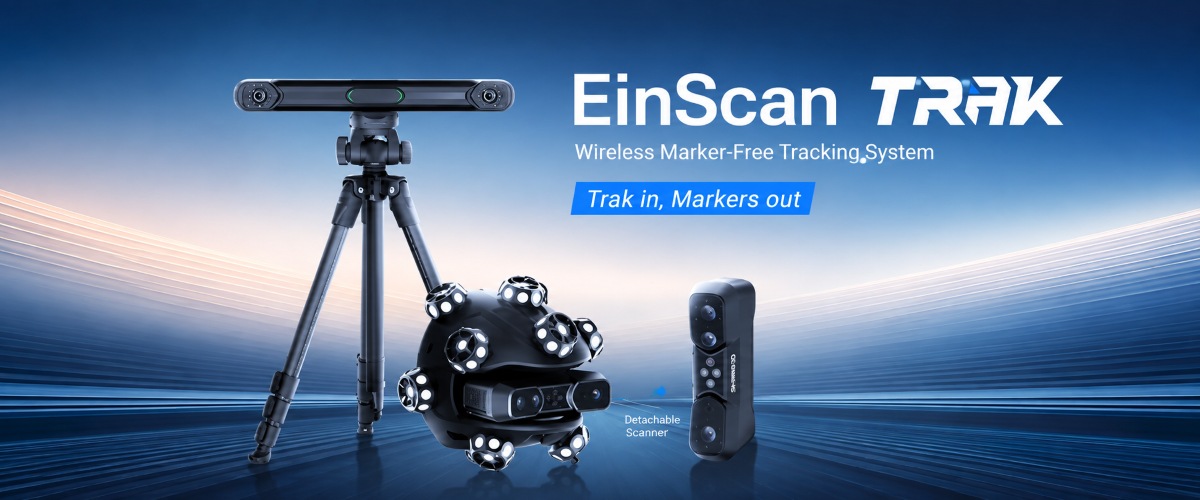

EinScan Trak бездротова система 3D-сканування з оптичним відстеженням

SHINING 3D EinScan Trak — бездротова система 3D-сканування, у якій Tracker визначає положення сканера під час роботи. Система має два формати: Tracking Mode зі спільною роботою Scanner і Tracker та Handheld Scanner Mode, у якому ручний сканер від’єднується від сферичного модуля. Безмаркерне 3D-сканування доступне в обох форматах за відповідних умов, хоча для окремих об’єктів маркери залишаються корисними. EinScan Trak орієнтований на reverse engineering, оцифрування великих об’єктів, промисловий дизайн та автомобільні проєкти.

Переваги SHINING 3D EinScan Trak

• Сканування без маркерів. Tracker зчитує світловідбивні мітки на сферичному модулі та в реальному часі визначає положення сканера. У межах робочої зони Tracking Mode не потребує наклеювання маркерів безпосередньо на поверхню більшості об’єктів.
• Гнучкі формати роботи. Scanner можна використовувати разом із Tracker для великих об’єктів або окремо — для малих деталей і важкодоступних ділянок.
• Три режими сканування. Доступні 19 + 19 перехресних ліній для великих поверхонь, 7 паралельних ліній для дрібних елементів і одна лазерна лінія для глибоких ділянок.
• Висока швидкість сканування. Система отримує до 2 630 000 точок за секунду, що особливо корисно для автомобілів, кузовних елементів та інших великих поверхонь.
• Висока деталізація. Відстань між точками може становити до 0,05 мм у режимі 7 паралельних ліній, а мінімальний розмір об’єкта — приблизно від 5 см.
• Бездротова робота. Wi-Fi 6, локальна мережа та акумуляторне живлення Scanner і Tracker дають змогу працювати без кабелів між основними модулями й комп’ютером.

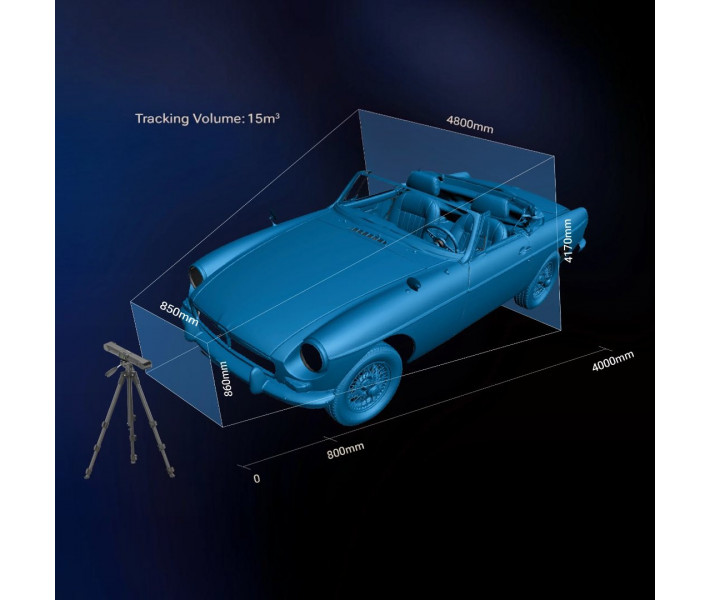

• Велика зона відстеження. Одна позиція Tracker охоплює робочий об’єм до 15 м³, а для більших об’єктів можна використовувати кілька позицій.
• Кольорове сканування. Камера 5 МП записує текстуру разом із геометрією, що корисно для архівування, досліджень і створення цифрового контенту.

Оптичне відстеження EinScan Trak

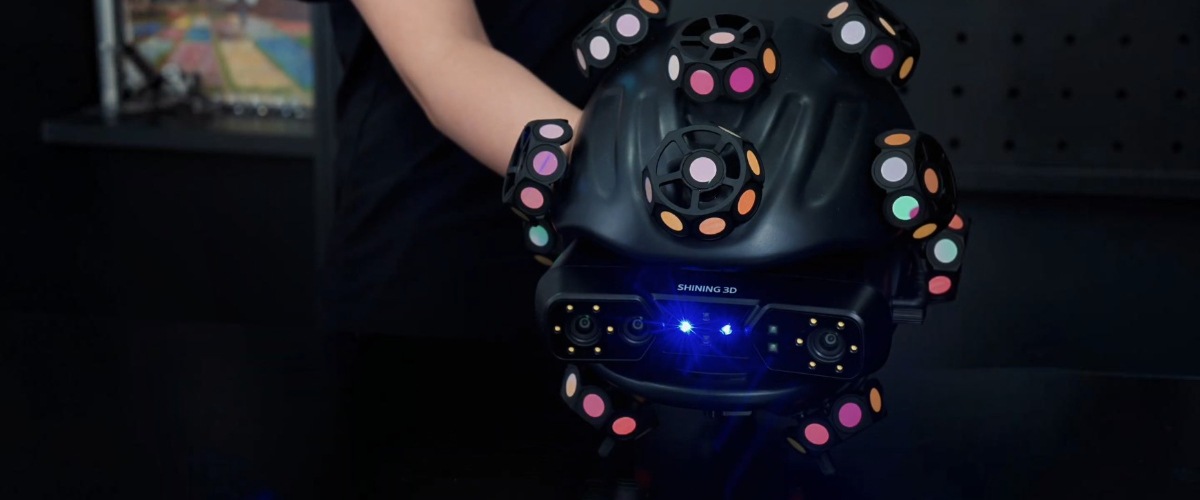

У Tracking Mode ручний Scanner встановлений у сферичний модуль зі світловідбивними мітками. Tracker бачить ці мітки та визначає просторове положення сканера в реальному часі, тому вирівнювання не залежить лише від геометричних ознак поверхні.

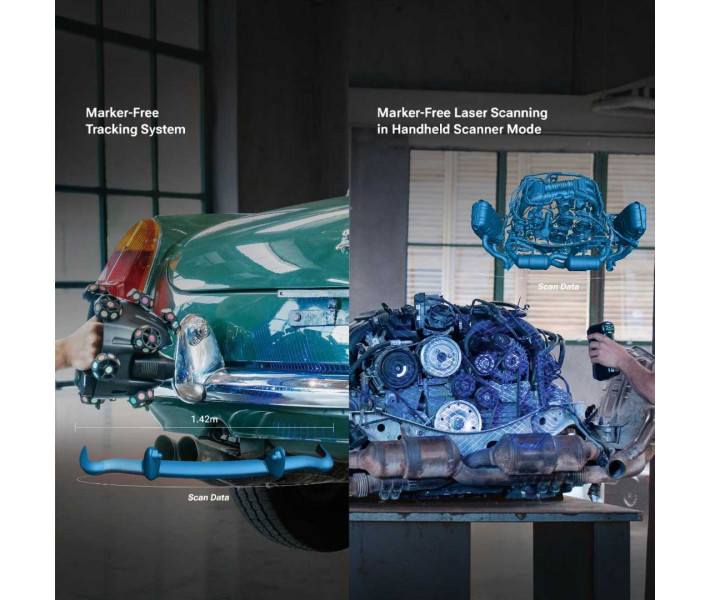

Для більшості середніх і великих об’єктів це дає змогу не клеїти маркери безпосередньо на деталь. Такий формат доречний для кузовів автомобілів, великих деталей, скульптур та інших поверхонь, де наклеювання міток небажане.

Маркери не виключені з робочого процесу повністю. Для великих об’єктів із кількома проходами виробник згадує Global Marker або Hybrid Leapfrog, а в Handheld Scanner Mode маркери можуть допомогти малим предметам або поверхням із малою кількістю геометричних ознак.

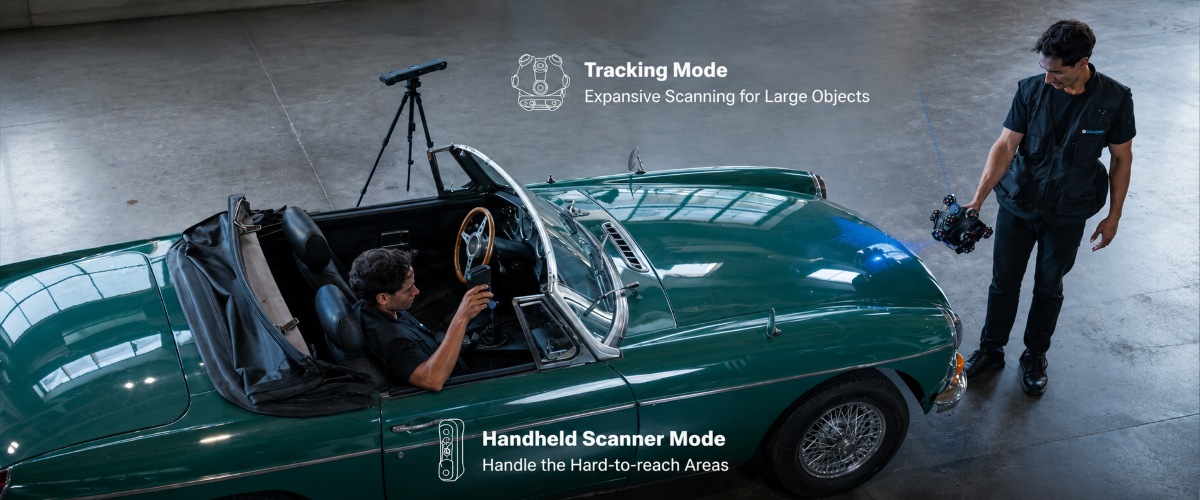

Tracking Mode та Handheld Scanner Mode

SHINING 3D EinScan Trak підтримує два основні формати роботи. У Tracking Mode Scanner використовується разом зі сферичним модулем, а Tracker відстежує його положення у просторі. Така схема орієнтована на великі деталі, кузовні елементи, промислові компоненти та інші габаритні об’єкти.

У Handheld Scanner Mode ручний Scanner можна від’єднати від сферичного модуля. Це спрощує доступ до вузьких місць, внутрішніх зон і деталей, де великий модуль було б незручно переміщувати.

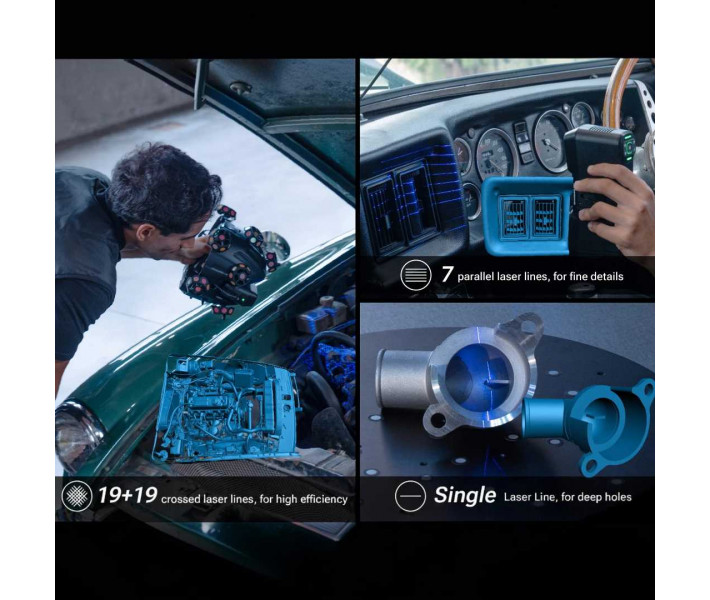

Три лазерні режими EinScan Trak

• 19 + 19 High-Speed Scan. Для швидкого сканування великих поверхонь, автомобільних кузовів і габаритних деталей.
• 7 Detailed Scan. Для деталей, контурів, ребер і малих елементів. Point distance для малих об’єктів — до 0,05 мм.
• 1 Deep Pockets Scan. Для заглиблень, вузьких зон і важкодоступної геометрії. Співвідношення діаметра до глибини — 1:4.

Швидкість і точність

EinScan Trak забезпечує швидкість сканування до 2 630 000 точок/с, роздільну здатність від 0,05 до 10 мм і об’ємну точність до 0,1 мм. Система підтримує Wi-Fi 6 та бездротове підключення через окремий маршрутизатор, який входить до комплекту.

Tracker і Scanner працюють від акумуляторів до 5,5 години та підтримують гарячу заміну батарей під час сканування. Це дає змогу працювати з великими об’єктами та тривалими проєктами без постійного кабельного підключення.

Сканування складних поверхонь і кольорових об’єктів

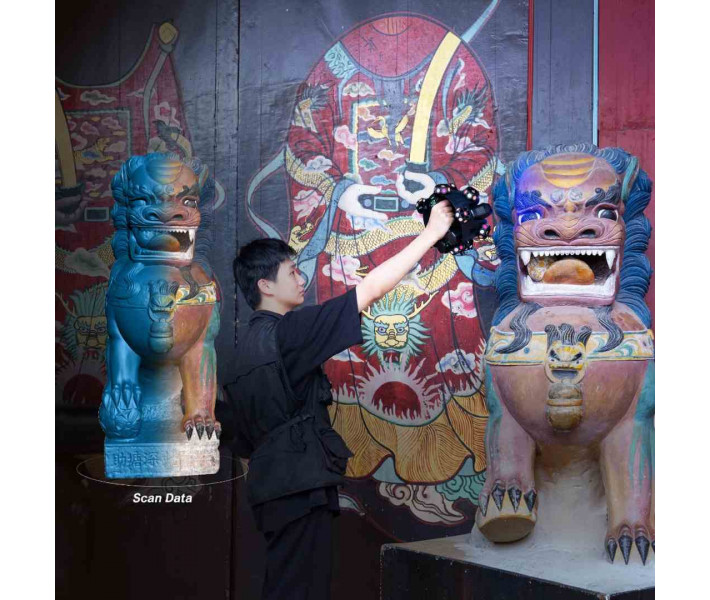

EinScan Trak підходить для роботи з чорними та відбивними поверхнями, а також для сканування в приміщенні й надворі при освітленні до 110 000 lux. Вбудована 5-МП текстурна камера дає змогу отримувати кольорові 3D-моделі, що корисно для оцифрування скульптур, історичних артефактів, рельєфів, а також для архівування, реставрації, AR/VR і створення 3D-контенту.

Обробка 3D-даних і вимірювання в EXScan Trak

Основне програмне забезпечення EXScan Trak використовується для сканування, обробки та об’єднання даних із різних режимів. Готові моделі можна експортувати у формати STL, OBJ, PLY, 3MF та ASC.

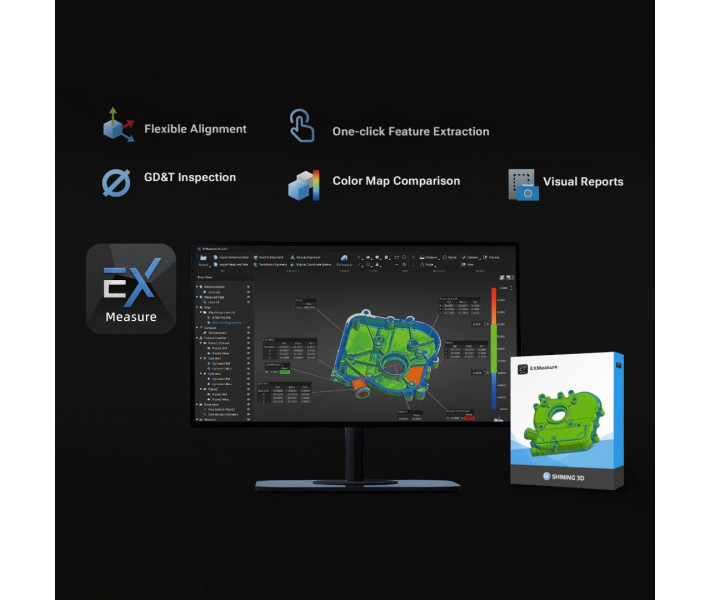

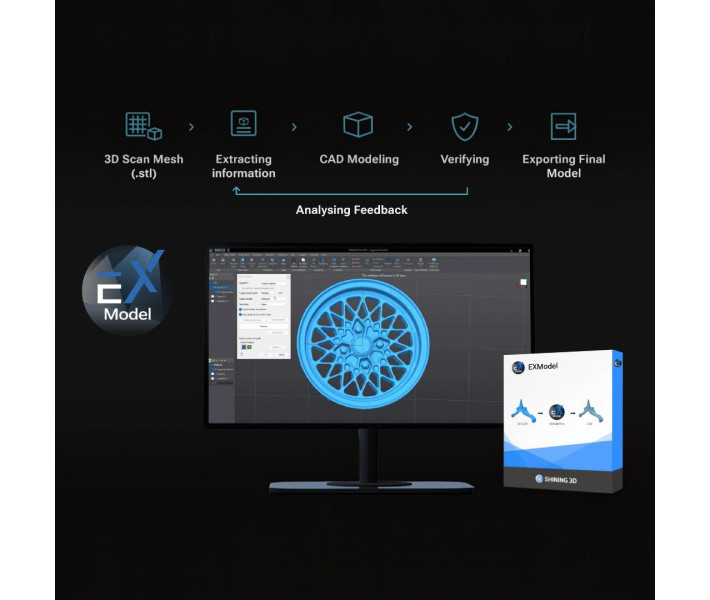

Для вимірювань доступний EXMeasure з інструментами аналізу розмірів, GD&T і створення звітів. Річна ліцензія EXMeasure входить до комплекту системи. Для reverse engineering EinScan Trak сумісний з EXModel і Geomagic Design X, які дають змогу перейти від сканованих даних до CAD-геометрії.

Де застосовують EinScan Trak

EinScan Trak застосовують у промисловості, дизайні, дослідженнях і цифровому виробництві для роботи з об’єктами різного розміру та складності:

• reverse engineering фізичних деталей і вузлів;
• автомобільний тюнінг, кастомізація та оцифрування кузовних деталей;
• розробка продуктів і промисловий дизайн;
• 3D-сканування прототипів, механічних деталей та оснащення;
• скульптури, рельєфи, історичні артефакти й архітектурні елементи;
• цифрове архівування та дослідницькі проєкти;
• створення кольорових 3D-ресурсів для AR, VR, ігор і візуалізації;
• освіта та наукові дослідження;

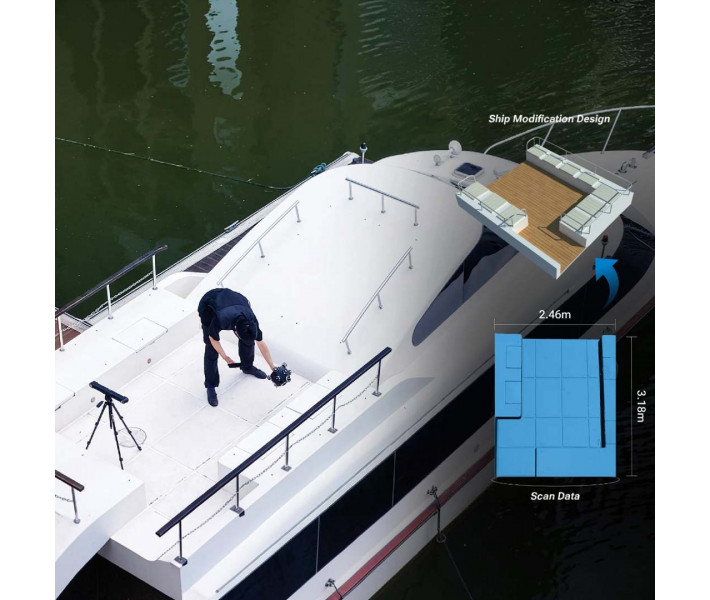

• сканування автомобілів, човнів та інших великих конструкцій.

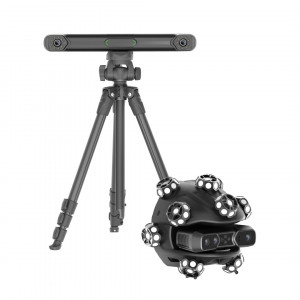

Комплектація SHINING 3D EinScan Trak

До стандартної комплектації входять основні компоненти, необхідні для сканування, відстеження, бездротової роботи та аналізу отриманих даних.

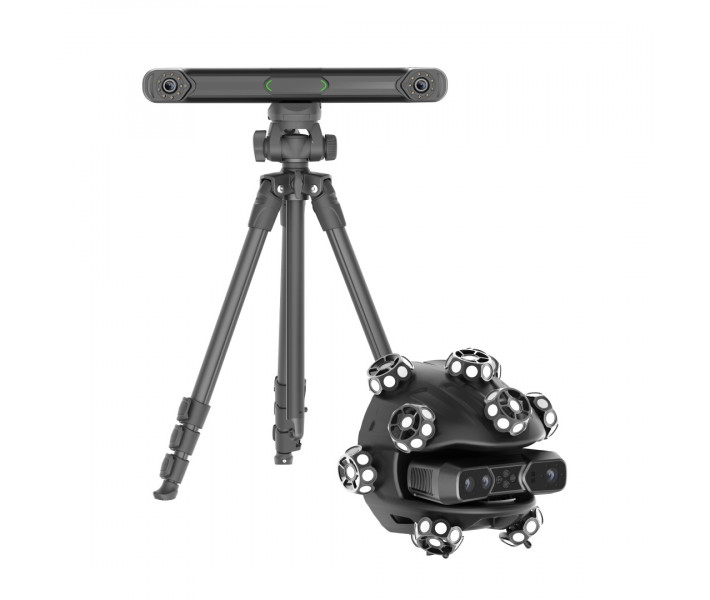

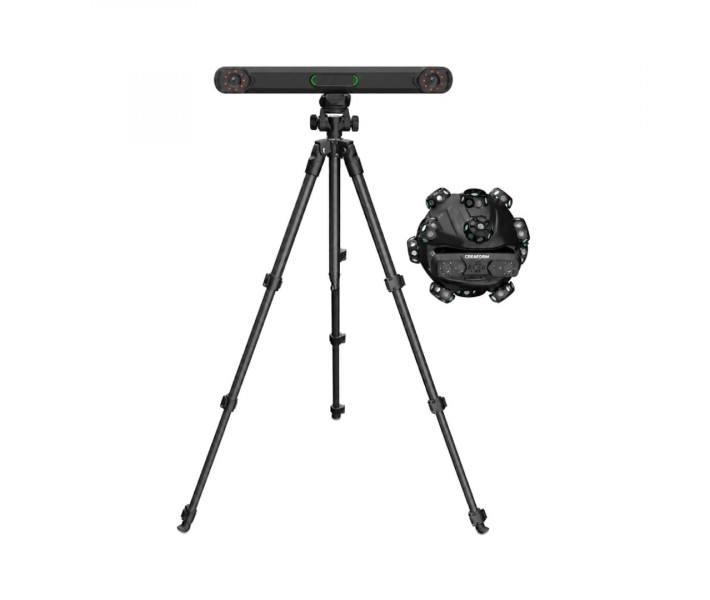

1. Tracker. Відстежує світловідбивні мітки сферичного модуля та визначає положення Scanner.
2. Scanner зі сферичним модулем. Працює в Tracking Mode, а ручний Scanner можна від’єднати для Handheld Scanner Mode.
3. Штатив. Служить для встановлення Tracker у робочій позиції.
4. Маршрутизатор. Створює окрему локальну мережу для бездротового зв’язку системи з комп’ютером; виробник вказує його як стандартну позицію.
5. Акумулятори для системи. Живлять Tracker і Scanner та допускають hot-swap окремих батарей.
6. Ліцензія EXMeasure на 1 рік. Входить до покупки EinScan Trak і дає доступ до інструментів аналізу вимірювань на основі сканованих даних.

Accessories Pro Kit є окремим набором. Магнітні маркерні кульки 6 мм, клейкі маркери, marker cards, fixture columns і поворотний стіл 300 мм належать до цього набору, тому до наведеного вище базового переліку вони не додані.

Технічні характеристики SHINING 3D EinScan Trak

Практичні рекомендації

• Слідкуйте за положенням Tracker. Сферичний модуль має залишатися в зоні оптичного спостереження, щоб Tracker міг визначати положення Scanner.
• Не прирівнюйте безмаркерний режим до повної відмови від маркерів. Для малих, геометрично однорідних або багатопозиційних задач маркери можуть дати стабільніше вирівнювання.
• Для об’єктів за межами однієї зони відстеження розглядайте Transit-Station або Hybrid Leapfrog. Ці схеми дають змогу переносити Tracker між позиціями й працювати з великими конструкціями.
• Перевіряйте калібрування та скановані дані до експорту. Так можна вчасно помітити пропущені ділянки або нестабільне вирівнювання.

Замовити SHINING 3D EinScan Trak

Замовляйте SHINING 3D EinScan Trak, якщо потрібен 3D-сканер для оцифрування деталей, reverse engineering, автомобільних проєктів і роботи з великими конструкціями. Допоможемо підібрати оптимальну комплектацію, проконсультуємо щодо можливостей SHINING 3D EinScan Trak та умов доставки по Україні.
