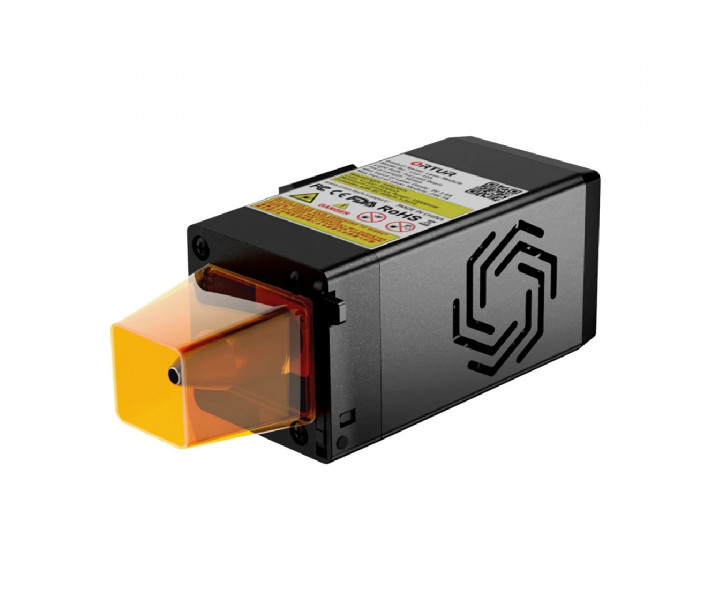

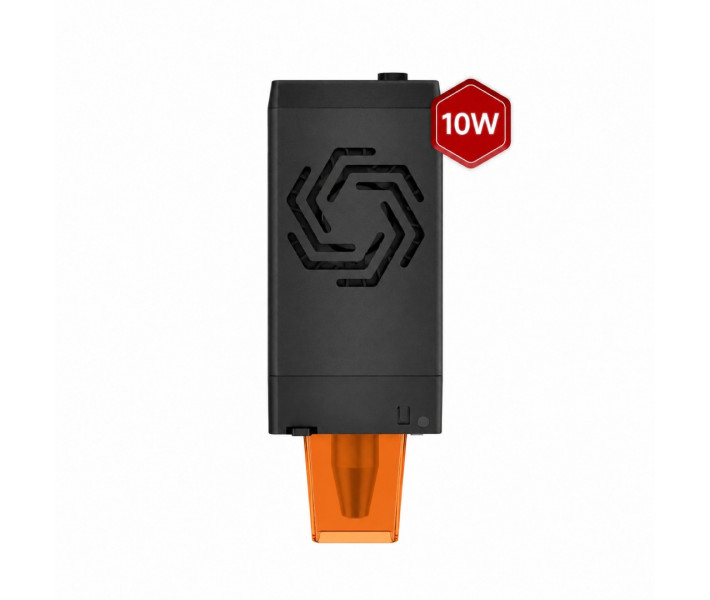

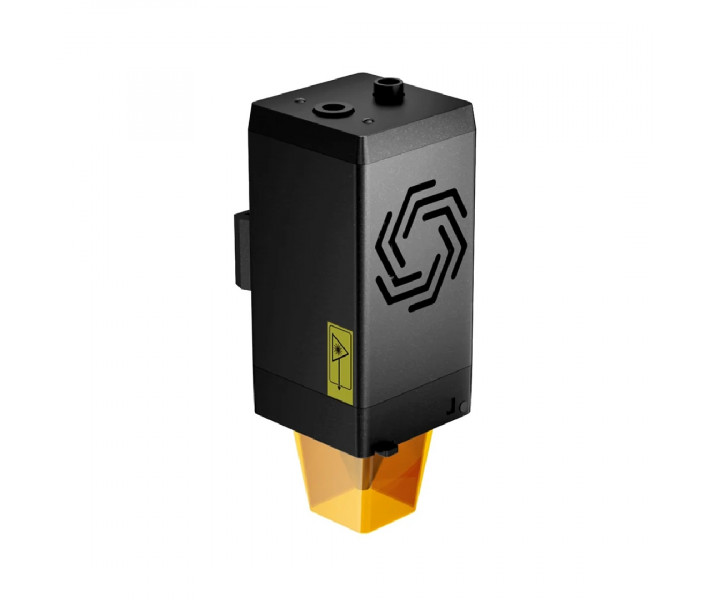

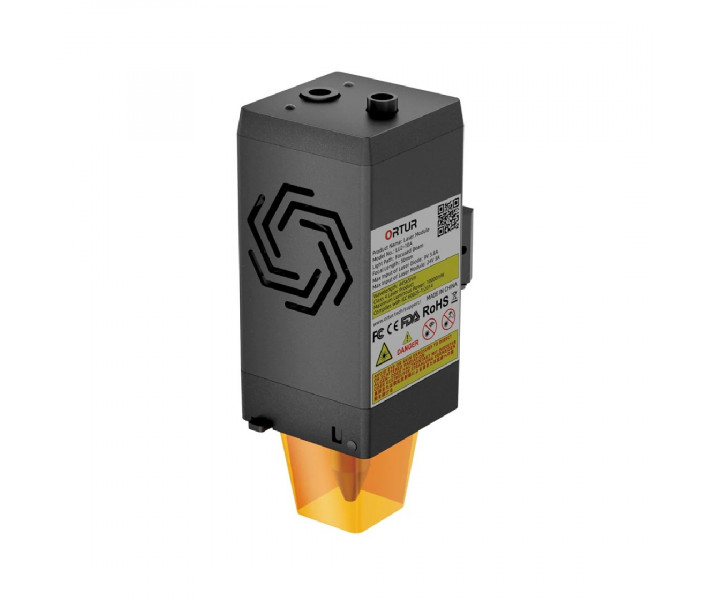

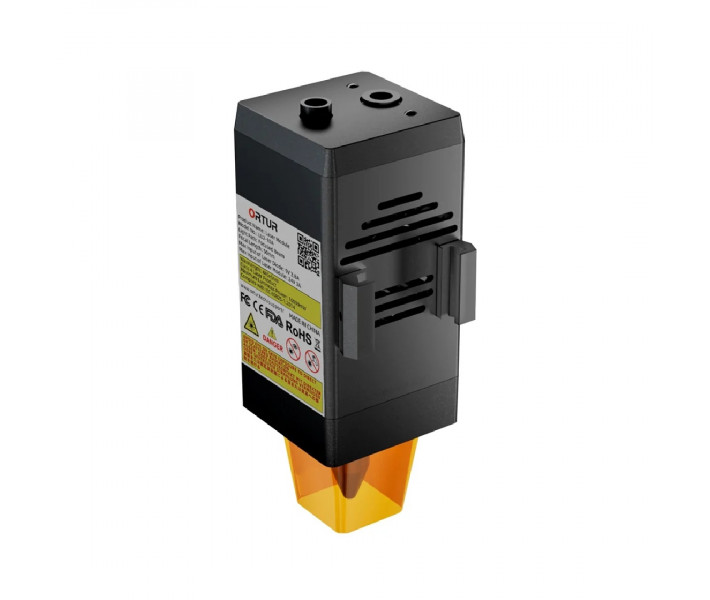

Лазерний модуль Ortur LU3-10A 10W

Лазерний модуль Ortur LU3-10A: оптична потужність 10 Вт для точного різання та гравіювання

Лазерний модуль Ortur LU3-10A із вихідною оптичною потужністю 10 Вт призначений для встановлення на лазерні гравери Ortur. Завдяки високій сумісності, модель підходить для швидкої модернізації та роботи з верстатами OLM3, OLM2 PRO S2 та OLM2 S2. Модуль ефективно застосовується для високоточного розкрою та гравіювання деревини, фанери, чорного акрилу, шкіри, а також для чіткого маркування поверхонь із нержавіючої сталі. Оптичної потужності у 10 Вт, що забезпечується технологією подвійного стиснення лазерного променя Dual Laser Beam Dots, цілком достатньо для чистого наскрізного різання матеріалів за один прохід — наприклад, фанери чи сосни завтовшки до 10 мм або чорного акрилу 30 мм за кілька проходів.

Конструктивні особливості Ortur LU3-10A

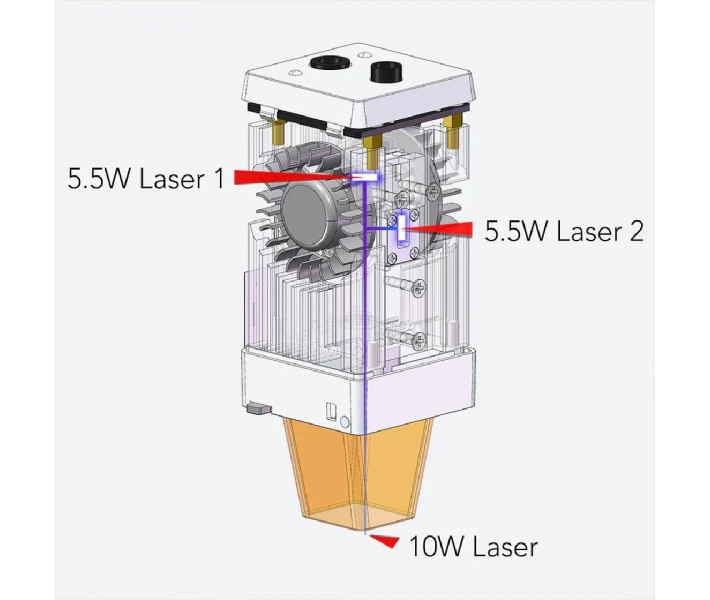

• Технологія подвійного стиснення лазерного променя: конструкція об'єднує два діодні джерела потужністю по 5.5 Вт в один концентрований промінь. Це забезпечує стабільну вихідну оптичну потужність 10 Вт.
• Стиснута лазерна пляма: розмір фокусної точки становить 0.05 × 0.1 мм. Малі розміри плями дозволяють деталізовано передавати контури та градієнти при гравіюванні.
• Гравіювання на металі: щільність лазерного випромінювання дозволяє виконувати пряме незмивне маркування на поверхнях із нержавіючої сталі.
• Вбудована система Air Assist: модуль оснащений інтегрованою повітряною трубкою та металевим соплом для підключення повітряного компресора. Потік повітря видуває дим та частки матеріалу із зони обробки, зменшуючи утворення нагару та слідів обпалювання.
• Охолодження лазерного діода: вбудований вентилятор зі швидкістю обертання до 10 000 об/хв підтримує оптимальний температурний режим, що запобігає перегріву та забезпечує ресурс роботи діодів до 10 000 годин.
• Захист оптичних елементів: спрямовані потоки повітря всередині корпусу зменшують осідання пилу, кіптяви та смол на лінзі, зберігаючи пропускну здатність оптики.
• Механічне регулювання фокуса: на корпусі встановлено відкидний упор, який дозволяє швидко виставити точну фокусну відстань до поверхні матеріалу без використання додаткових інструментів.
• Захисний екран: інтегрований фільтр із міцного тонованого скла затримує до 97% лазерного випромінювання, знижуючи навантаження на зір оператора.

Сумісність із матеріалами та особливості обробки

Матеріали для гравіювання: деревина, фанера, МДФ, бамбук, картон, крафтовий папір, шкіра, повсть, текстиль, темний акрил, пластик ABS та ПВХ, гума, силікон. Також модуль підходить для роботи з твердими поверхнями: нержавіюча сталь, метали з гальванічним та порошковим покриттям, кераміка, керамічна плитка, скло, галька, мармур, сланець, цемент та цегла.

Матеріали для різання: папір, гофрокартон, МДФ, фанера, масив сосни та павловнії, бамбук, темний акрил, пластик ABS та ПВХ, шкіра, повсть, текстиль, силікон.

Специфіка різання: оптична потужність 10 Вт дозволяє розрізати за один прохід заготовки з фанери або сосни завтовшки до 10 мм, а також листи темного акрилу товщиною до 5–8 мм, залежно від швидкості та подачі повітря. Гранична товщина розкрою та якість торців прямо залежать від щільності, внутрішньої структури та кольору заготовки.

Оптичні обмеження: діодний лазер працює у видимому спектрі (синє випромінювання). Модуль не призначений для різання та гравіювання прозорого, білого чи дзеркального акрилу, а також для прямого розкрою чистих кольорових та чорних металів типу міді, латуні, необробленого алюмінію.

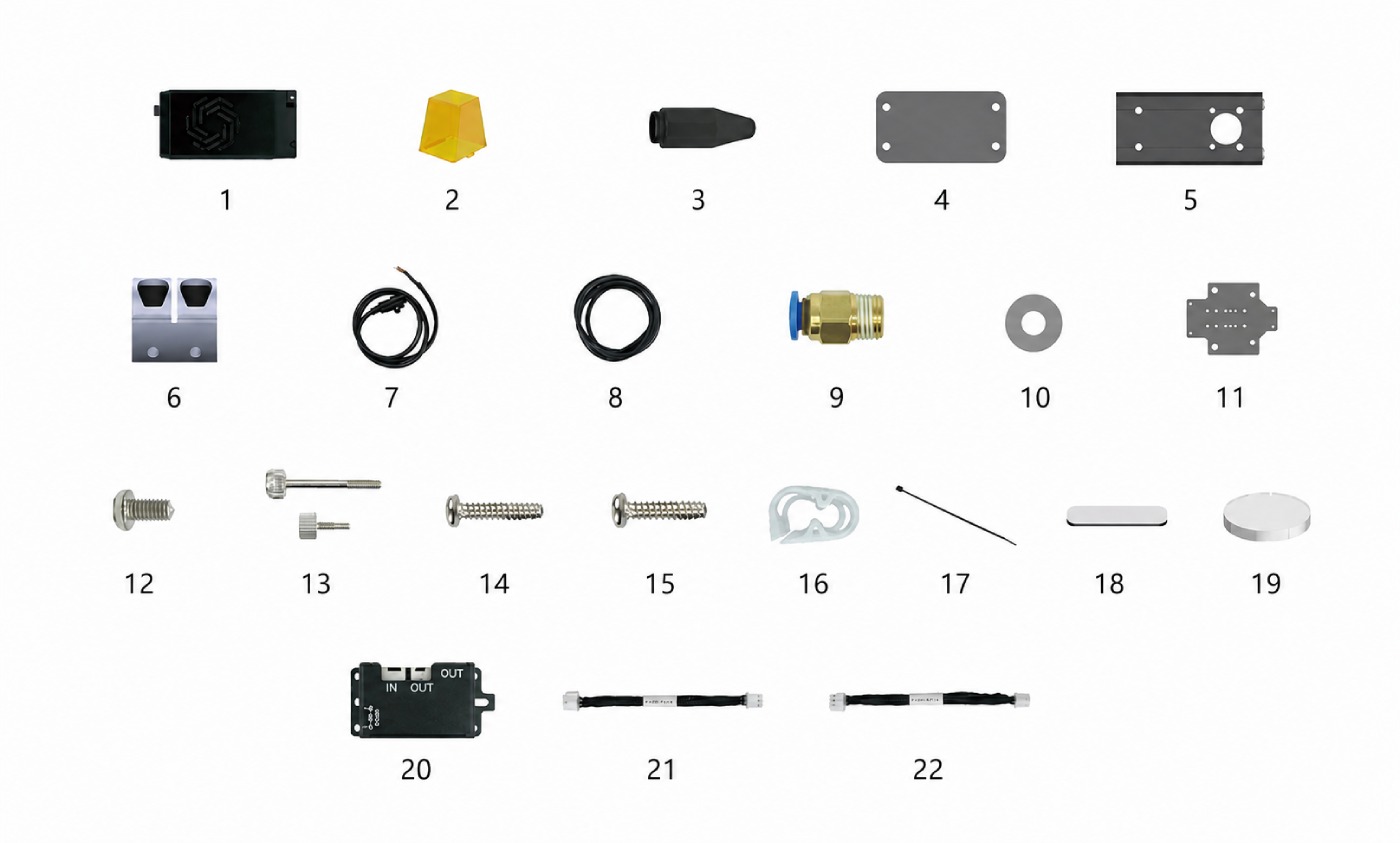

Комплектація

1. Лазерний модуль LU2-10A — 1 шт.
2. Захисний екран лазера — 1 шт.
3. Насадка Air Assist — 1 шт.
4. Опорний блок — 1 шт.
5. Слайдер — 1 шт.
6. Мала муфта — 1 шт.
7. Спеціальний кабель лазера — 1 шт.
8. Повітряна трубка — 1 шт.
9. Конектор для трубки — 1 шт.
10. Прокладка M3 — 1 шт.
11. Задня монтажна пластина лазера — 1 шт.
12. Гвинти M3 × 5 мм для слайдера — 6 шт.
13. Гвинти з накатаною головкою — 2 шт.
14. Гвинти M3 × 8 мм для OLM2S2 — 4 шт.
15. Гвинти M3 × 12 мм для OLM2 — 4 шт.
16. Регулятор повітряного потоку — 1 шт.
17. Кабельні стяжки — 10 шт.
18. Гайковий ключ — 1 шт.
19. Лінза — 1 шт.
20. Контролер OUC 2.0 — 1 шт.
21. Перехідний кабель OLM2/S2 OUC — 1 шт.
22. Стандартний перехідний кабель — 1 шт.

Технічні характеристики

Замовлення модуля та технічна підтримка

Придбати лазерний модуль Ortur LU3-10A 10W з доставкою по Україні можна безпосередньо на нашому сайті. Якщо вам потрібна допомога перед покупкою, наші спеціалісти нададуть повну технічну консультацію. Ми допоможемо перевірити сумісність модуля з вашою моделлю гравера Ortur та підібрати оптимальні параметри швидкості й потужності під конкретні завдання.
