Модульна волоконна лазерна станція 5-в-1 із системою сканування

Falcon T1 Fiber 20W — це закритий настільний лазерний гравер, призначений для високошвидкісного маркування та глибокого гравіювання металів і пластиків із робочою областю 175×175 мм. Модель створена на базі швидкозмінної системи модулів і гальванометричних дзеркал, які забезпечують швидкість переміщення променя до 10000 мм/с. Стандартна комплектація оснащена волоконним лазерним модулем оптичною потужністю 20 Вт і довжиною хвилі 1064 нм. Верстат розрахований на дрібносерійне виготовлення сувенірів, ювелірних виробів, персоналізованих табличок і технічного маркування деталей.

Основні переваги Falcon T1 20W Fiber

• Високошвидкісна Galvo-система. Гальванометричні дзеркала забезпечують швидкість сканування до 10000 мм/с, що значно прискорює серійне маркування порівняно з портальними граверами.
• Спеціалізований волоконний модуль 20 Вт. Оптичний випромінювач із довжиною хвилі 1064 нм розрахований на глибоке гравіювання металів, пластиків, шкіри та кераміки.
• Закритий корпус класу Class 1. Захисні панелі блокують лазерне випромінювання, а автоматичні датчики миттєво вимикають лазер при відкриванні кришки.
• Прецизійна точність. Позиціонування променя з точністю до 0,01 мм і повторюваність 0,001 мм дозволяють відтворювати деталізовану графіку, складні вектори та мікротекст.
• HD-камера та автофокус. Вбудована камера спрощує позиціонування макета на заготовці в програмному забезпеченні, а система фокусування автоматично підлаштовується під висоту матеріалу.
• Автономне керування. Знімний 4,3-дюймовий сенсорний дисплей дозволяє запускати файли з USB-накопичувачів чи хмари без постійного підключення ПК.

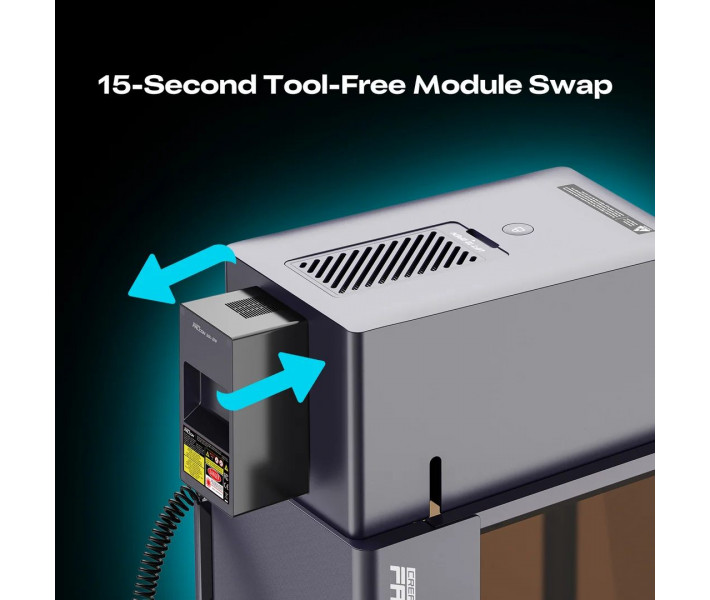

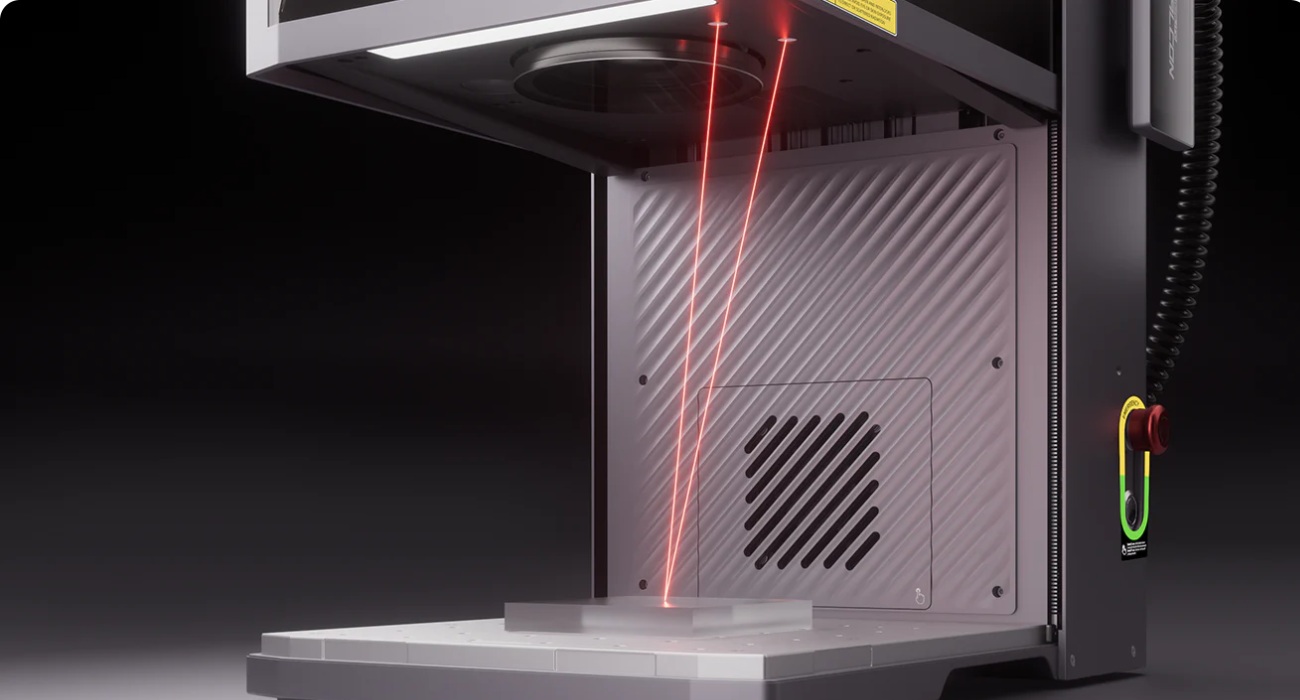

Швидкозмінні модулі та високошвидкісна Galvo-система

Falcon T1 Fiber 20W побудований на універсальній базі зі швидкою заміною оптичних блоків за 15 секунд без додаткового інструменту. Комплектація оснащена волоконним модулем потужністю 20 Вт для швидкого й контрастного маркування металевих та полімерних поверхонь.

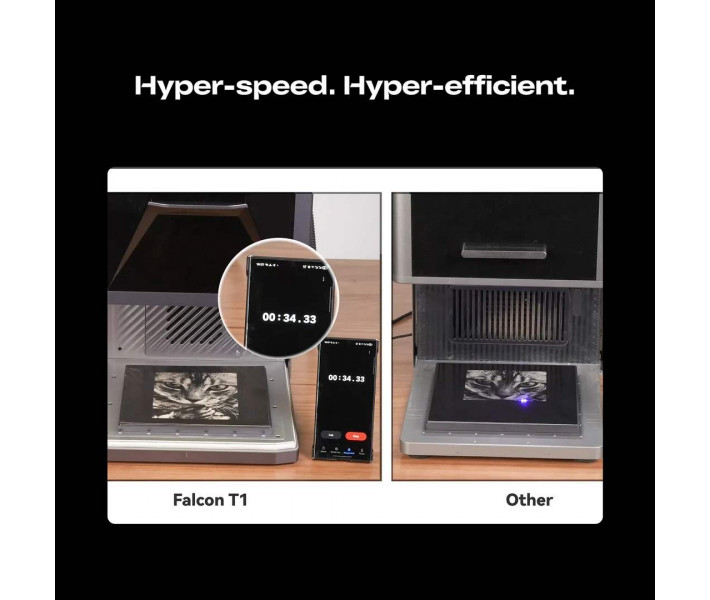

Завдяки заміні класичних рухомих осей на гальванометричні дзеркала швидкість сканування сягає 10000 мм/с. З точністю обробки 0,01 мм і повторюваністю 0,001 мм верстат дозволяє наносити деталізовану графіку, мікротекст та штрихкоди на робочій площі 175×175 мм.

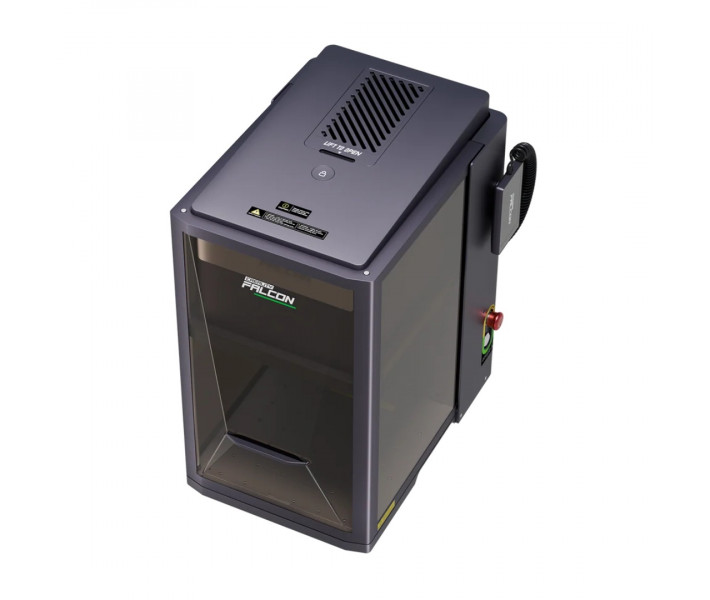

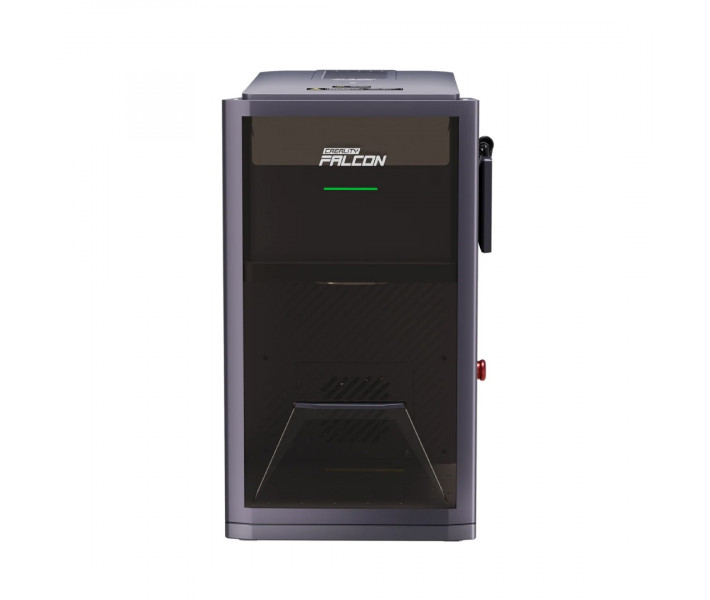

Безпека та закритий корпус класу Class 1

Захищений корпус робить станцію придатною для використання в офісах, майстернях, навчальних закладах та домашніх студіях. Захисні панелі блокують шкідливе лазерне випромінювання із довжиною хвилі 1064 нм.

Система безпеки включає:

• датчик відкриття кришки, який миттєво зупиняє випромінювання при порушенні герметичності;
• фізичну кнопку аварійної зупинки для екстреного вимкнення живлення;
• замок із ключем для запобігання несанкціонованому запуску;
• сенсори виявлення полум'я, підвищеної температури та задимлення;
• моніторинг повітряного потоку для захисту оптики.

Автоматичне фокусування та програмне забезпечення

Вбудована HD-камера забезпечує візуальний контроль робочого поля. Програмне забезпечення Falcon Design Space накладає створений макет безпосередньо на фотографію розміщеної заготовки, виключаючи помилки позиціонування. Додаток містить алгоритми штучного інтелекту для швидкого перетворення завантажених зображень або фотографій у вектори чи контури для гравіювання.

Автоматичне фокусування вимірює відстань до поверхні заготовки та самостійно налаштовує фокусну відстань. У програмі також реалізовано функцію розрахунку матриці тестових параметрів, що дозволяє підібрати оптимальну потужність і швидкість для нових матеріалів.

Системи відведення диму та охолодження

Всередині закритої камери формується прямий повітряний потік, який виводить продукти горіння через витяжну систему. Для спрощення сервісного обслуговування конструкція передбачає знімний вентилятор охолодження та легкознімний пилозахисний екран. Робоча область має знімну структуру, що дозволяє легко очищати внутрішню камеру від залишків матеріалів та кіптяви.

Матеріали для гравіювання та маркування

Волоконний модуль потужністю 20 Вт із довжиною хвилі 1064 нм розрахований на роботу з металами та твердими синтетичними заготовками.

Підтримувані матеріали для гравіювання та маркування:

• Метали без покриття: нержавіюча сталь, вуглецева сталь, алюміній, латунь, мідь, титан, золото та срібло.
• Метали з покриттям: анодований алюміній, пофарбовані металеві деталі та гальванічні покриття.
• Пластики й полімери: ABS, полікарбонат, акрил, поліамід, силікон, некольорова та пофарбована пластмаса.

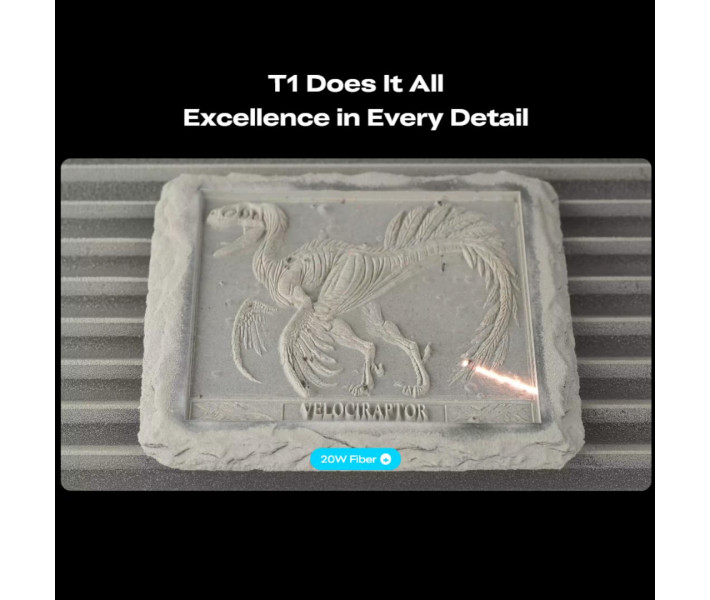

• Інші матеріали: непрозорі керамічні деталі, камінь, сланець, шкіра та щільні гумові заготовки.

Примітка: волоконний лазер 1064 нм не призначений для розкрою фанери, деревини чи прозорого органічного скла.

Де застосовують Falcon T1 Fiber 20W

Лазер підходить для комерційного використання та виготовлення дрібносерійних виборів:

• Ювелірна справа: контрастне маркування та випалювання на виробах із золота, срібла, титану та латуні.
• Брендування та сувеніри: нанесення логотипів на металеві ручки, запальнички, ножі, годинники, брелоки та жетони.

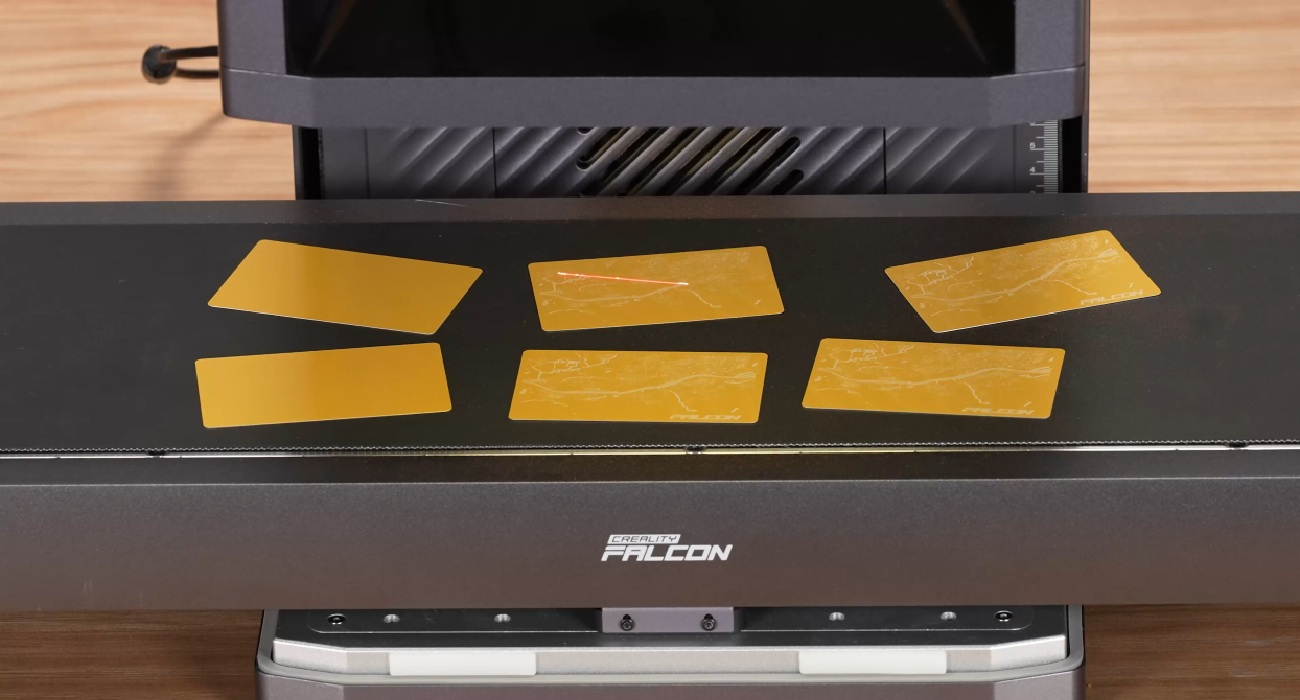

• Промислове маркування: нанесення QR-кодів, штрихкодів, буквено-цифрових серійних номерів на деталі та шильди.
• Електроніка та інструменти: маркування корпусових деталей, вимірювальних інструментів та друкованих плат.

Що входить до комплекту Falcon T1 Fiber 20W

Постачається необхідне обладнання у зібраному стані, готовому до роботи після розпакування та підключення живлення.

1. Лазерний гравер-різак Falcon T1. Основний корпус із закритою робочою камерою.
2. Лазерний модуль Fiber 20W. Волоконне джерело випромінювання (1064 нм).
3. Інтерактивний сенсорний екран. Панель локального керування пристроєм.
4. Адаптер живлення. Блок для подавання живлення на верстат.
5. Мережевий кабель. Кабель підключення блока живлення до електромережі.
6. Витяжний рукав. Канал для відведення диму з корпусу.
7. Кабель Type-A — Type-C. Кабель для сумісного підключення обладнання.
8. Щілинна робоча панель. Елемент для розміщення заготовки.
9. L-подібний позиційний упор. Допомагає повторювати положення деталей.
10. Шестигранний ключ. Інструмент для передбачених регулювань.
11. Комбінований шестигранний/хрестовий ключ. Інструмент для кріплень пристрою.
12. Перехідник Type-A — Type-C. Адаптер для сумісних кабельних з’єднань.
13. Картка калібрування лазера. Потрібна під час калібрувальної процедури.
14. Картка калібрування камери. Потрібна для налаштування позиціонування за камерою.
15. Хомут для рукава. Фіксує витяжний канал.
16. Картка калібрування F-Theta-лінзи. Застосовується для перевірки та калібрування оптичної системи.
17. Ключ безпеки. Керує апаратним блокуванням запуску.
18. Гумова груша для продування. Допомагає прибирати пил з оптичної зони без контакту пальцями.
19. Набір тестових матеріалів. Зразки для перших пробних операцій.
20. Безворсова серветка. Призначена для акуратного догляду за чутливими поверхнями.
21. Безворсова щітка. Допомагає видаляти пил і дрібні частинки.
22. Короткий посібник із запуску. Інструкція для підготовки пристрою до роботи.
23. Інструкція з безпеки. Містить обов’язкові правила експлуатації лазерного обладнання.

Технічні характеристики Falcon T1 Fiber 20W

Лазерна система та механіка

Розміри та можливості

Поради щодо роботи з Falcon T1 Fiber 20W

• Перед роботою з новим матеріалом зробіть тест на невеликому зразку та підберіть потрібну потужність і швидкість.
• Після зміни товщини матеріалу перевіряйте фокусування, щоб гравіювання залишалося чітким.
• Відводьте дим і пил за межі робочої зони та не допускайте їх накопичення біля обладнання.
• Після переміщення або налаштування камери перевіряйте точність позиціонування перед серійною роботою.
• Для різних металів підбирайте окремі параметри, оскільки склад сплаву та покриття впливають на результат.
• Не залишайте обладнання без нагляду. Тримайте робочу зону чистою та зберігайте поруч відповідний вогнегасник.

Купити Creality Falcon T1 Fiber 20W в Україні

Розширте можливості виробництва чи майстерні за допомогою закритої лазерної станції для маркування та гравіювання Creality Falcon T1 Fiber 20W. Модель підходить для високошвидкісного нанесення позначень на метали, сплави, пластики та керамічні деталі. Наші спеціалісти допоможуть підібрати обладнання, сумісні аксесуари та оформити доставку по Україні.
