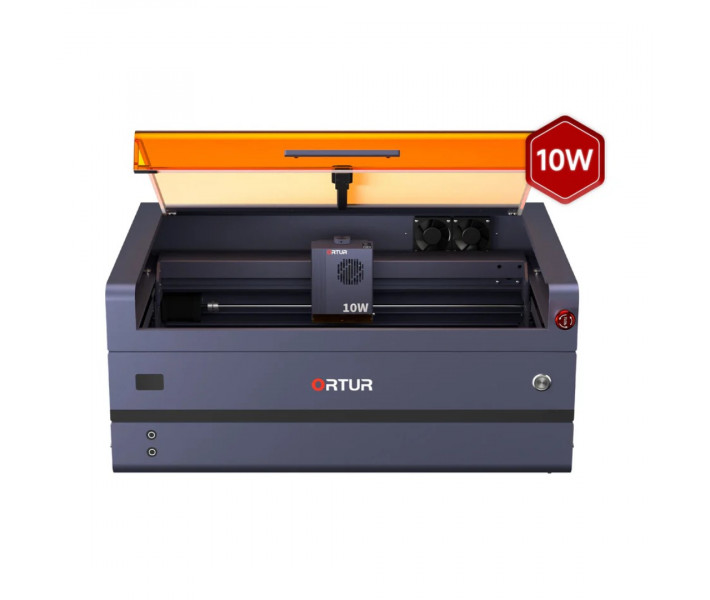

Лазерний гравер Ortur H20 10W з Smoke Purifier 1.0

Лазерний гравер-різак із фільтрацією диму

Ortur H20 10W + SMOKE PURIFIER — це модульний лазерний верстат у комплекті з окремим димоочисником, призначений для гравіювання та різки дерева, шкіри, акрилу й металевих поверхонь у домашній майстерні чи невеликому виробництві. Верстат працює з лазерним модулем 10 Вт у закритому корпусі класу безпеки 1, а робоча зона сягає 420×300 мм. Комплектний Smoke Purifier 1.0 очищує повітря від диму та запаху під час різки.

Головні переваги Ortur H20 10W з очищувачем диму

• Робоча зона для макетів і заготовок. Версія 10W має поле 420 × 300 мм та граничну швидкість 20000 мм/хв.
• Контроль диму біля верстата. Ortur Smoke Purifier пропускає до 258 м³/год через три рівні фільтрації та працює з шумом менш як 50 дБ.
• Закритий корпус із контролем кришки. Лазер класу 1 має захисну оглядову панель, блокування кришки та кнопку аварійної зупинки.

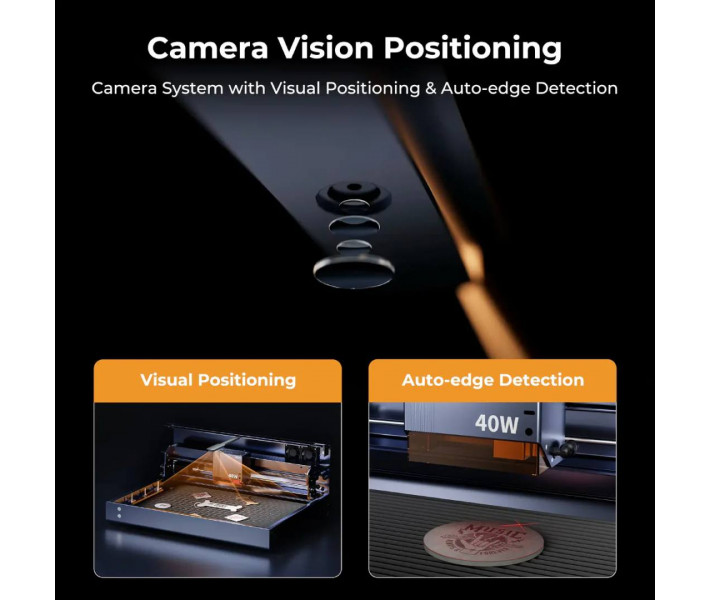

• Камера для позиціювання. Вбудована камера підтримує візуальне розміщення макета й автоматичне визначення країв заготовки.
• Керування через Wi-Fi або USB. Верстат працює з ORTUR App, LightBurn і LaserGRBL, а також має USB, роз’єм живлення постійного струму та слот TF.

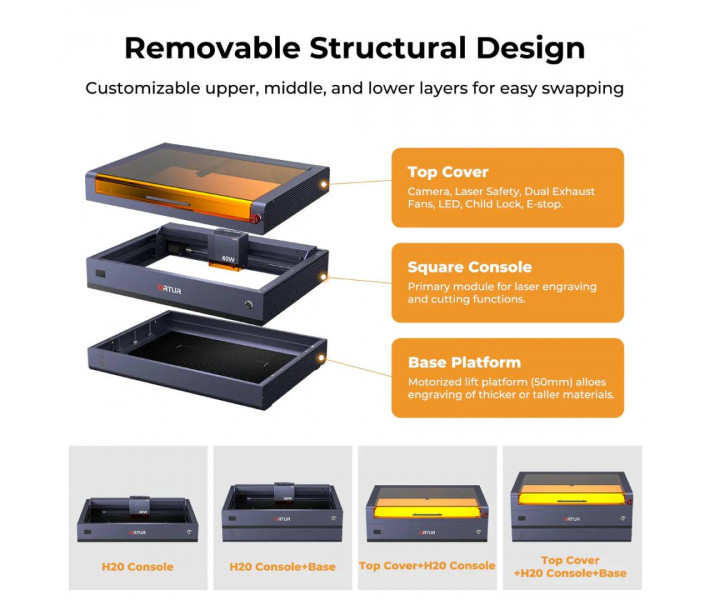

• Модульна трисекційна конструкція. Верхня секція, консоль і нижня платформа дають закриту конфігурацію з витяжним каналом та підйомною платформою.

Можливості лазерного модулю 10W

Лазер потужністю 10 Вт розрахований на гравіювання та різку органічних матеріалів — дерева, фанери, шкіри, акрилу, картону. Фокусування виконується вручну перед кожною зміною товщини заготовки. Робоча область з цим модулем становить 420×300 мм, а максимальна швидкість переміщення лазера сягає 20 000 мм/хв. Для налаштування параметрів різки та гравіювання можна користуватися фірмовим застосунком ORTUR, а також програмами LightBurn чи LaserGRBL.

Конструкція та функціональні можливості

Рама верстата виготовлена з алюмінієвого сплаву, а керування відбувається через 1.3-дюймовий OLED-екран з портами USB, DC та слотом для карти TF. Триярусна конструкція розбирається без інструментів, що спрощує заміну лазерних головок і збирання верстата на новому місці. Вбудована камера на 200000 пікселів визначає межі заготовки та допомагає точно розташувати макет перед стартом. Моторизована платформа опускає робочу поверхню для гравіювання товщих матеріалів без ручного регулювання висоти. Безпеку забезпечують блокування від дітей, кнопка аварійної зупинки, датчики нахилу та вібрації, контроль напруги й струму на платі керування, а також захист лазерного променя через функцію USB watchdog.

Очищення диму під час роботи

Корпус верстата має вбудований витяжний вентилятор, інтегрований у закриту конструкцію, що одразу знижує кількість диму й пилу біля робочої зони. Для повного відведення диму до комплекту входить окремий Ortur Smoke Purifier 1.0 з тришаровою системою фільтрації — волокниста вата, PP-вата, скловолокно та активоване вугілля. Прилад очищує повітря з ефективністю 99.97% для часток розміром 0.3 мкм, забезпечує потік 258 м³/год при рівні шуму нижче 50 дБ і під'єднується до повітрозабірника верстата діаметром 55 мм через шланг завдовжки 1.2 м. Передня кришка Smoke Purifier відкривається одним рухом, тому заміна фільтраційного картриджа не потребує розбирання приладу.

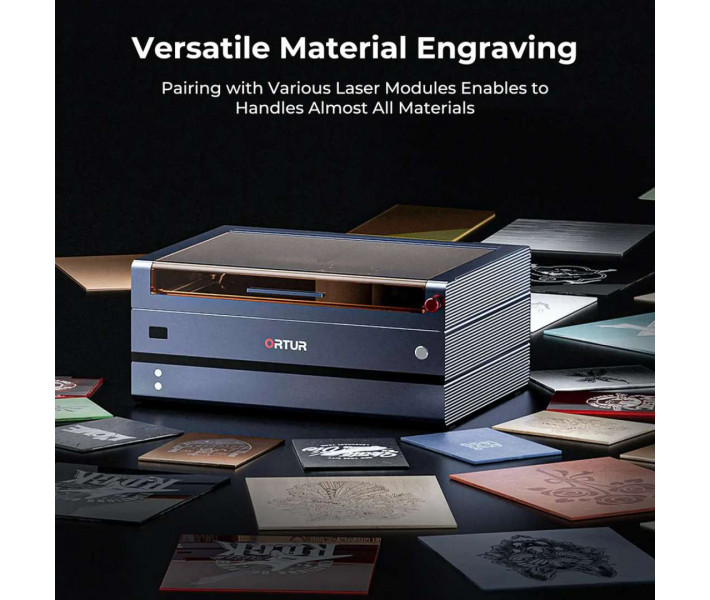

Матеріали для гравіювання та різання

Лазерний модуль Ortur H20 10W підходить для гравіювання та різання багатьох популярних неметалевих матеріалів. З його допомогою можна обробляти деревину, фанеру, шкіру, картон, папір та акрил.

Для нанесення маркування лазер може працювати з металевими поверхнями, зокрема нержавіючою сталлю, алюмінієм, сріблом, міддю та виробами з позолоченим покриттям.

Фактична глибина гравіювання та товщина різання залежать від типу матеріалу, його щільності, кольору, налаштувань потужності та швидкості обробки. Перед виконанням основного завдання рекомендується провести тест на зразку матеріалу.

Сфери застосування

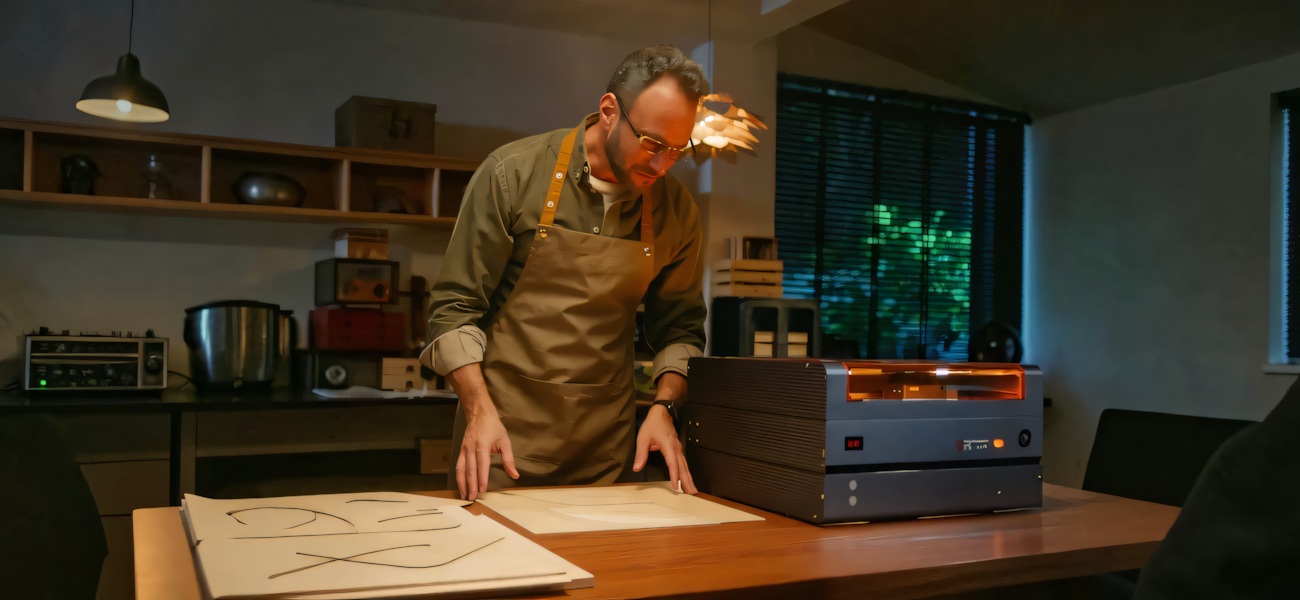

Комплект підходить для гравіювання, маркування та різки в домашній майстерні, невеликому виробництві сувенірів чи рекламної продукції. Завдяки закритому корпусу та системі очищення повітря обладнання можна використовувати в приміщенні без винесення димоочисника за межі кімнати.

• Гравіювання та різка деревини, фанери, шкіри й акрилу для виготовлення декору, іграшок і рекламних виробів.
• Декоративне маркування нержавіючої сталі з можливістю отримання кольорових відтінків на поверхні.
• Виготовлення табличок, шевронів, брендованих сувенірів і персоналізованих подарунків.
• Дрібносерійне виробництво для майстерень і невеликих онлайн-магазинів домашньої продукції.
• Гравіювання ювелірних виробів та акрилових елементів за допомогою додаткового модуля 1064 нм.

Комплектація Ortur H20 10W

1. Консоль Ortur H20 — 1 шт. Основна частина лазерного гравера з робочою зоною та електронікою керування.
2. Верхня захисна кришка — 1 шт. Закриває робочу зону та допомагає обмежити потрапляння світла лазера назовні.
3. Ручні гвинти для верхньої кришки — 6 шт. Використовуються для встановлення та фіксації захисної кришки.
4. Машинний ключ — 1 шт. Потрібний для монтажу та обслуговування окремих вузлів обладнання.
5. USB-C кабель передачі даних — 1 шт. Забезпечує підключення сумісних пристроїв та передачу даних.
6. Калібрувальна пластина камери — 1 шт. Використовується для налаштування та калібрування вбудованої камери.
7. Фланець для димовідвідної труби — 1 шт. Служить для підключення повітропроводу до захисної кришки.
8. Димовідвідна труба 1.5 м — 1 шт. Призначена для відведення диму за межі робочої зони.
9. Інструкція для Top Cover Kit — 1 шт. Містить рекомендації щодо встановлення та експлуатації кришки.
10. Нижня платформа — 1 шт. Слугує опорною основою для роботи з вищими заготовками.
11. Ручні гвинти для платформи — 4 шт. Використовуються для складання нижньої платформи.
12. Гвинти M3 x 5 мм — 4 шт. Призначені для кріплення елементів платформи.
13. Інструкція для Base Platform Kit — 1 шт. Містить порядок складання та встановлення платформи.
14. Вузол осі X — 1 шт. Містить механізм переміщення лазерного модуля по осі X.
15. Лазерний модуль 10W — 1 шт. Виконує гравіювання та різання матеріалів лазерним променем потужністю 10 Вт.
16. Опорні ніжки — 4 шт. Забезпечують стійке встановлення обладнання на робочій поверхні.
17. Підйомні ніжки — 8 шт. Дозволяють збільшити висоту конструкції для роботи з вищими заготовками.
18. Адаптер живлення — 1 шт. Використовується для підключення гравера до електромережі.
19. Кабель живлення — 1 шт. Призначений для подачі живлення до адаптера.
20. USB-кабель передачі даних — 1 шт. Забезпечує підключення гравера до комп'ютера.
21. Кабель YRR — 1 шт. Використовується для підключення сумісних аксесуарів.
22. Кардридер — 1 шт. Дозволяє працювати з картами пам'яті.
23. Гвинти M4 x 8 мм — 4 шт. Потрібні для складання та фіксації окремих елементів конструкції.
24. Захисні окуляри — 1 шт. Допомагають захистити очі під час роботи з лазером.
25. Запасна лінза — 1 шт. Призначена для заміни штатної лінзи лазерного модуля.
26. Інструмент для заміни лінзи — 1 шт. Полегшує обслуговування лазерного модуля.
27. Щітка для очищення — 1 шт. Використовується для видалення пилу та забруднень.
28. Двостороння викрутка — 1 шт. Потрібна для складання та обслуговування обладнання.
29. Тестова акрилова пластина — 1 шт. Використовується для перевірки параметрів гравіювання.
30. Тестова алюмінієва пластина — 1 шт. Підходить для пробного маркування металу.
31. Дерев'яні тестові заготовки — 4 шт. Дають можливість виконати перші тести після складання.
32. Інструкція користувача — 1 шт. Містить рекомендації щодо складання та експлуатації.
33. Сертифікат на захисні окуляри — 1 шт. Підтверджує відповідність окулярів заявленим вимогам.
34. Сертифікат лазерного гравера — 1 шт. Містить інформацію про сертифікацію обладнання.

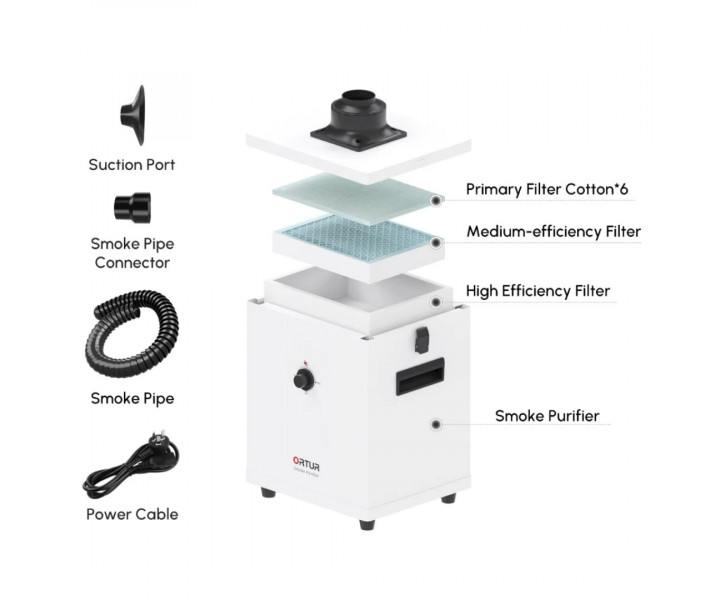

Комплектація Ortur Smoke Purifier 1.0

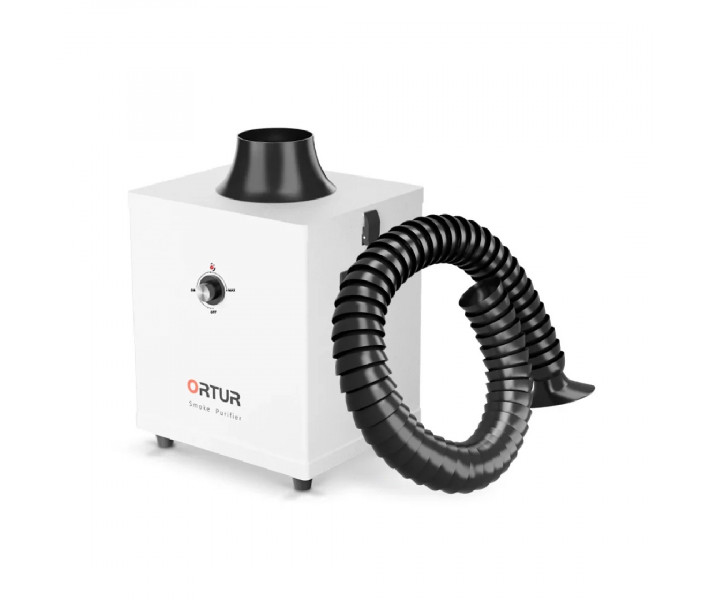

1. Очищувач диму Ortur Smoke Purifier — 1 шт. Видаляє дим та дрібні частинки, що утворюються під час лазерної обробки.
2. Всмоктувальний порт — 1 шт. Спрямовує потік повітря від робочої зони до системи фільтрації.
3. З'єднувач димовідвідної труби — 1 шт. Забезпечує надійне з'єднання повітропроводу з очищувачем.
4. Гнучкий повітропровід — 1 шт. Використовується для відведення диму від лазерного гравера.
5. Кабель живлення — 1 шт. Підключає систему очищення до електромережі.
6. Первинний фільтрувальний матеріал — 6 шт. Затримує великі частинки пилу та продуктів горіння.
7. Фільтр середньої ефективності — 1 шт. Видаляє дрібніші забруднення з повітряного потоку.
8. Високоефективний фільтр — 1 шт. Виконує фінальне очищення повітря перед його поверненням у приміщення.

Технічні характеристики

Ortur H20 модуль 10 Вт

Ortur Smoke Purifier 1.0

Поради щодо використання

• Перед запуском гравіювання скористайтеся камерою верстата для вирівнювання макета відносно заготовки, знижує ризик зміщення малюнка.
• Під’єднуйте шланг Smoke Purifier до повітрозабірника верстата перед кожним сеансом різки, щоб дим і запах одразу виводилися з робочої зони.
• Для модуля 10 Вт виконуйте фокусування вручну перед кожною зміною товщини матеріалу, прямо впливає на чіткість лінії різу.
• Тримайте затемнену кришку закритою під час роботи лазера для захисту очей від прямого випромінювання.
• Періодично перевіряйте стан фільтраційного картриджа димоочисника через передню відкидну кришку та замінюйте його за потреби.
