- Доступність: В наявності
- Код товару: 00-00014608
- SKU: BC-FSX1-01

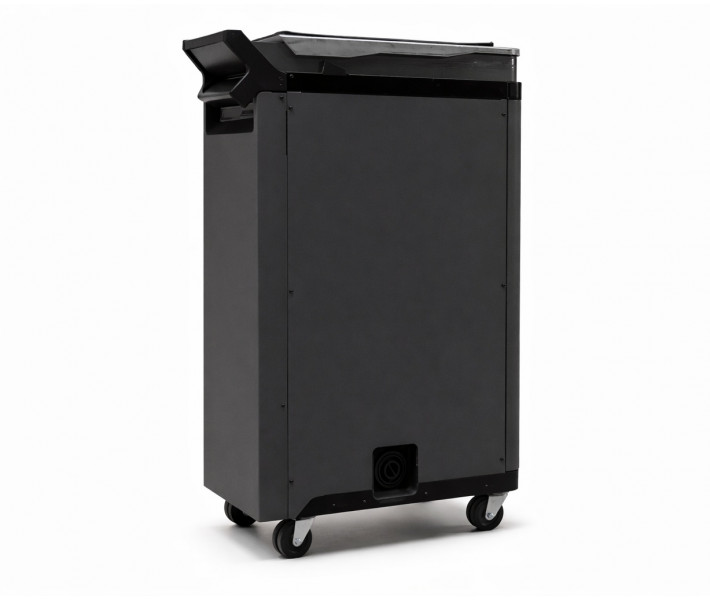

Formlabs Fuse X1 Build Unit — це мобільний модуль побудови з ізольованою камерою, розроблений виключно для екосистеми селективного лазерного спікання Fuse X1. Він з'єднує принтер Fuse X1 зі станцією відновлення порошку Fuse Sift X1 через з'єднувачі blind-mate для живлення та передачі даних, забезпечуючи ергономічну заміну блоків без ручного управління кабелями — а ізольовані стінки камери дозволяють завершеним виробам охолоджуватися пасивно поза принтером, поки той негайно розпочинає наступну побудову.
| Сумісний 3D-принтер | Formlabs Fuse X1 |
|---|---|
| Сумісна станція постобробки | Formlabs Fuse Sift X1 |
| Тип підключення | З'єднувачі blind-mate для живлення + даних |
| Спосіб охолодження | Пасивна ізольована камера |

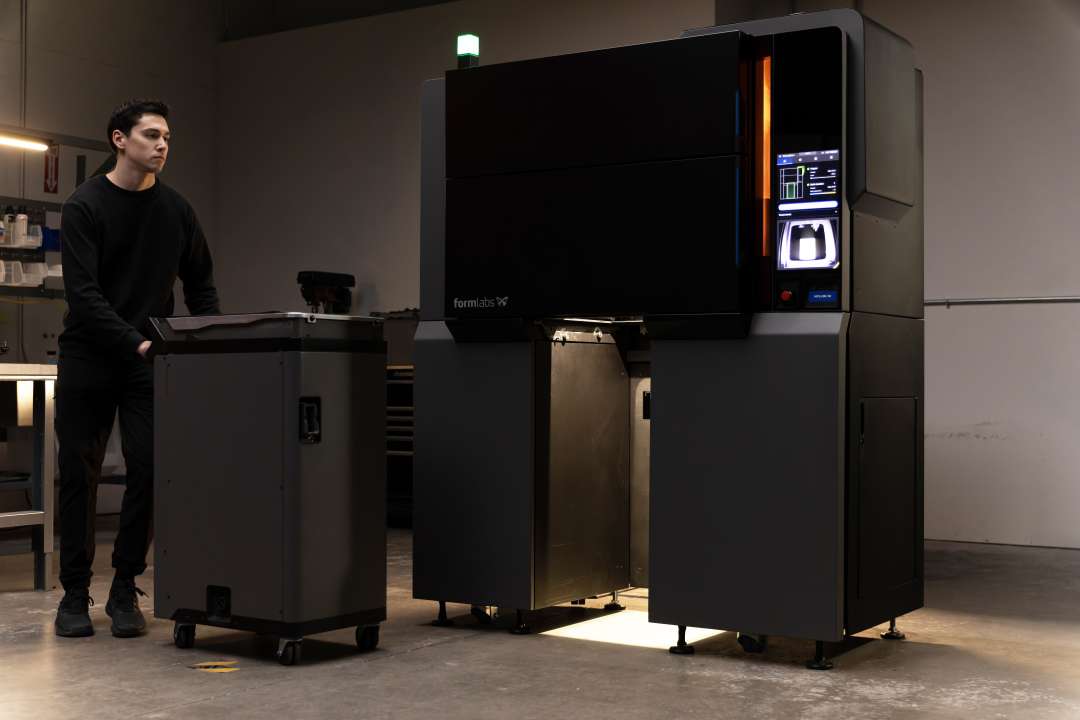

На зображенні нижче зафіксовано момент вилучення блоку побудови з принтера: оператор відкочує модуль від відкритого відсіку Fuse X1, поки освітлена камера залишається позаду. Цей кадр передає суть конструктивного рішення: завершений друк залишає машину — машина не чекає.
Розроблений для безперервного SLS-виробництва
В SLS-процесах найбільшим джерелом простою принтера є не сам процес друку, а обов'язкове охолодження: поки порошковий пиріг не затвердіє рівномірно, його неможна безпечно вилучити. На традиційних платформах цей період — нерідко кілька годин — повністю блокує машину. Fuse X1 Build Unit вирішує цю проблему на архітектурному рівні: він виводить фазу охолодження за рамки виробничого циклу принтера.
Перетворивши всю камеру побудови на знімний колісний модуль, Formlabs розв'язала охолодження та друк як незалежні процеси. Щойно побудову завершено, блок виїжджає назовні, на його місце заїжджає наступний, і Fuse X1 розпочинає нове завдання за кілька хвилин. Вилучений блок — з ізольованими стінками, що підтримують стабільний тепловий градієнт — прямує до станції Fuse Sift X1, де і відбувається відновлення порошку. Жодних додаткових зон охолодження. Жодних втрат виробничої площі. Жодного простою машини.
З'єднувачі blind-mate: стикування без зусиль
Система з'єднань blind-mate робить змінну архітектуру практичною в реальних виробничих умовах. З'єднувачі самоцентруються та автоматично замикаються в момент задвигання блоку у відсік принтера — встановлюючи як ланцюг живлення, так і канал даних без жодних дій оператора. Роз'єднання так само вільне: з'єднувачі розмикаються самостійно при викочуванні блоку. Ніяких маніпуляцій з кабелями в нагрітому просторі, ніяких втрат часу — саме таку ергономічну заміну Formlabs закладала в концепцію системи.

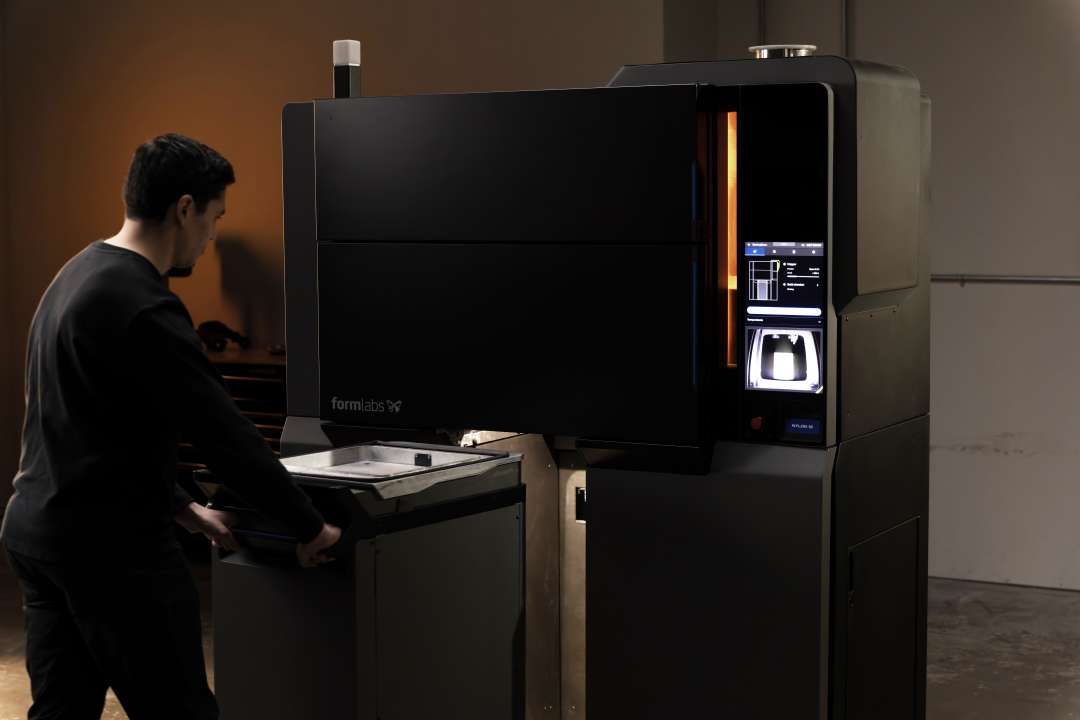

На зображенні нижче показано блок побудови поряд з Fuse X1: оператор взаємодіє з модулем у точці доступу, демонструючи низький опір операцій, який забезпечують колісне шасі та інтерфейс blind-mate разом.
Пасивне охолодження як інструмент підвищення продуктивності
Ізольована камера — не просто зручність, а механізм підвищення пропускної здатності. SLS-побудови потребують суворо контрольованого охолодження, щоб порошковий пиріг твердів рівномірно і деталі не деформувалися. Ізоляція блоку підтримує правильний тепловий градієнт у стінках камери під час переміщення цехом до станції Fuse Sift X1, зберігаючи якість друку навіть у дорозі. Підприємство, що працює з двома блоками побудови та одним принтером Fuse X1, здатне забезпечити практично безперервний випуск: один блок будує наступне завдання всередині машини, поки інший охолоджується та проходить відновлення порошку на станції просіювання.

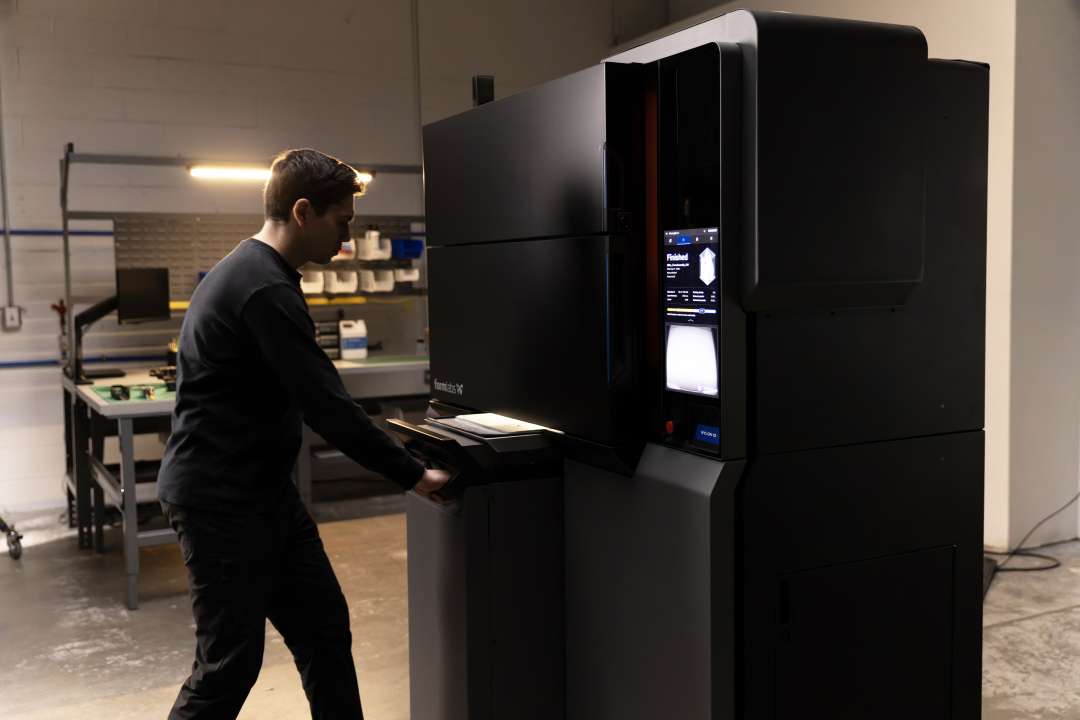

Повний цикл заміни демонструє зображення нижче: чистий блок побудови задвигається у Fuse X1 одразу після завершення попереднього завдання — на сенсорному екрані принтера відображається статус «Finished», сигналізуючи про готовність машини до наступної побудови.
Технічні характеристики Formlabs Fuse X1 Build Unit
Сумісність з обладнанням
| Сумісний 3D-принтер | Formlabs Fuse X1 |
|---|---|
| Сумісна станція постобробки | Formlabs Fuse Sift X1 |
| Екосистема | Formlabs Fuse X1 Series |
Конструкція та функціональність
| Мобільність | Колісна, вільно переміщувана |
|---|---|
| Тип підключення | Blind-mate для живлення + даних (автоз'єднання) |
| Спосіб охолодження | Пасивна ізольована камера |
| Основна функція | Утримання виробів, пасивне охолодження та транспортування |
Комплектація
- Formlabs Fuse X1 Build Unit (1 одиниця)
Як виконати заміну блоку побудови на Fuse X1
Ця процедура описує стандартний виробничий процес заміни блоку побудови: переміщення завершеної побудови з Fuse X1 на станцію Fuse Sift X1 для відновлення порошку та завантаження наступного завдання з мінімальним простоєм машини.
Крок 1: Підтвердити завершення друку
Зачекайте, поки сенсорний екран Fuse X1 відобразить статус завершення поточного завдання. Принтер утримує температуру камери до початку вилучення — не відкривайте відсік до появлення цього підтвердження.
Крок 2: Вилучити блок побудови
Відкрийте дверцята відсіку побудови на Fuse X1. Візьміться за ручку блоку та прямо викотіть його з відсіку. З'єднувачі blind-mate для живлення та даних розмикаються автоматично в міру виходу блоку з позиції стикування — інструменти та ручне від'єднання кабелів не потрібні.
Крок 3: Перемістити до станції Fuse Sift X1
Відкотіть вилучений блок побудови безпосередньо до станції Fuse Sift X1 для відновлення порошку. Ізольована камера зберігає та регулює температуру під час транспортування — порошковий пиріг продовжує контрольоване охолодження в дорозі, без потреби в окремій зоні витримки.
Крок 4: Встановити наступний блок і розпочати друк
Задвиньте чистий порожній блок побудови у відсік Fuse X1. З'єднувачі blind-mate автоматично замикаються при установці, відновлюючи ланцюги живлення та даних. Після підтвердження з'єднання на сенсорному екрані завантажте наступне завдання з PreForm або з черги на пристрої та запустіть наступну побудову.
Чому обрати 3DDevice?
3DDevice спеціалізується на професійних технологіях 3D-друку з 2012 року — понад десятиліття практичного досвіду з підбору, впровадження та підтримки промислових систем у науково-дослідних установах, інженерних підрозділах і виробничих підприємствах по всій Україні. Як офіційний представник Formlabs, ми гарантуємо найкращу ціну, авторизований сервіс та офіційну гарантію. Fuse X1 Build Unit — оригінальний аксесуар Formlabs: наша команда забезпечує передпродажні консультації щодо конфігурації, логістику постачання та вирішення гарантійних питань безпосередньо з виробником. Зв'яжіться з нами для перевірки наявності на складі та обговорення конфігурації з кількома блоками для вашого виробничого процесу.
