Revopoint Trackit SR CMM Edition 3D-сканер з оптичним відстеженням
Revopoint Trackit SR CMM Edition — лазерна система 3D-сканування зі сканером і Tracker, який у реальному часі відстежує просторове положення сканера. У режимі оптичного відстеження оператор може сканувати без наклеювання маркерів на поверхню деталі. Версія CMM Edition відрізняється від Standard Edition додатковими аксесуарами та річною ліцензією Revo Measure для вимірювань, контролю якості й інженерної перевірки сканованих деталей.

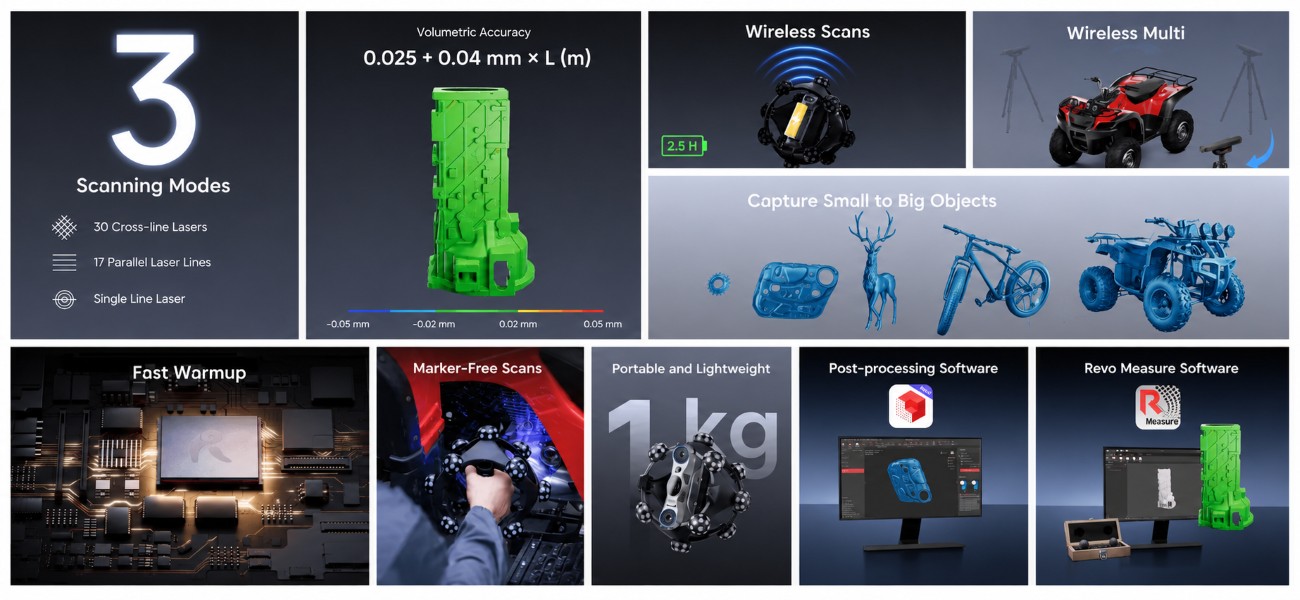

Переваги Revopoint Trackit SR CMM Edition
- Оптичне відстеження без маркерів на деталі. Оператор витрачає менше часу на підготовку поверхні в Track Scan. Tracker у реальному часі визначає просторове положення Scanner, тому маркери на об’єкті в цьому режимі не потрібні.
- Метрологічні параметри системи відстеження. Сканер для задач, де потрібно контролювати відхилення геометрії за 3D-даними. Об’ємна точність системи відстеження становить 0,025 мм + 0,04 мм.
- Висока швидкість збирання геометрії. Trackit SR дає змогу швидко збирати 3D-дані з деталей різного розміру. Максимальна швидкість сканування заявлена на рівні 2 000 000 точок/с.
- Три схеми синього лазера. Оператор може підібрати режим під деталізацію, габарит або складні заглиблення. Fine Mode працює з 30 перехресними лініями, Far Mode — із 17 паралельними, Deep Hole Mode — з однією синьою лінією.
- Бездротове передавання даних. Wi-Fi 6 дає змогу під’єднувати до ПК і Scanner, і Tracker без кабельного з’єднання з комп’ютером. Акумулятор сканера можна замінити, а заявлена тривалість роботи від батареї сягає 2,5 години.
- Робота з деталями різного габариту. Система розрахована на оцифрування як малих компонентів, так і великих виробів. Рекомендований розмір об’єктів — від 0,01 до 4 м.
- Revo Measure у CMM Edition. Після сканування дані можна передати до ПЗ для вимірювань та інженерної інспекції. До CMM Edition входить річна ліцензія Revo Measure.

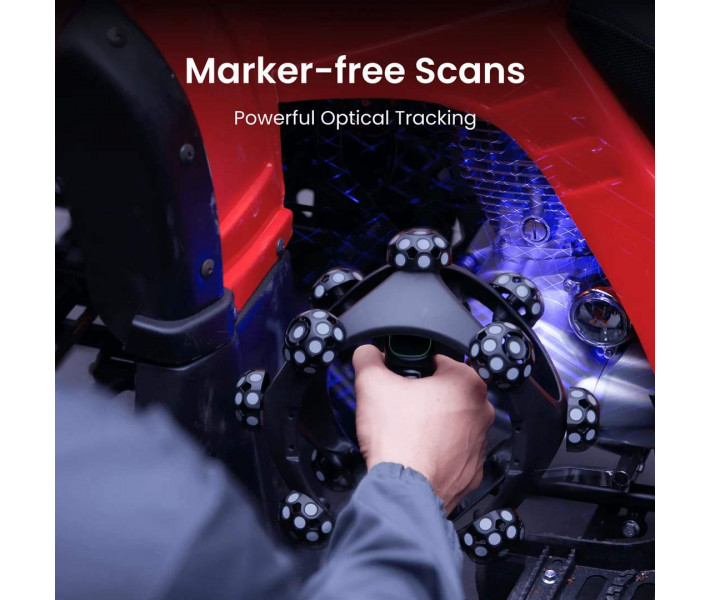

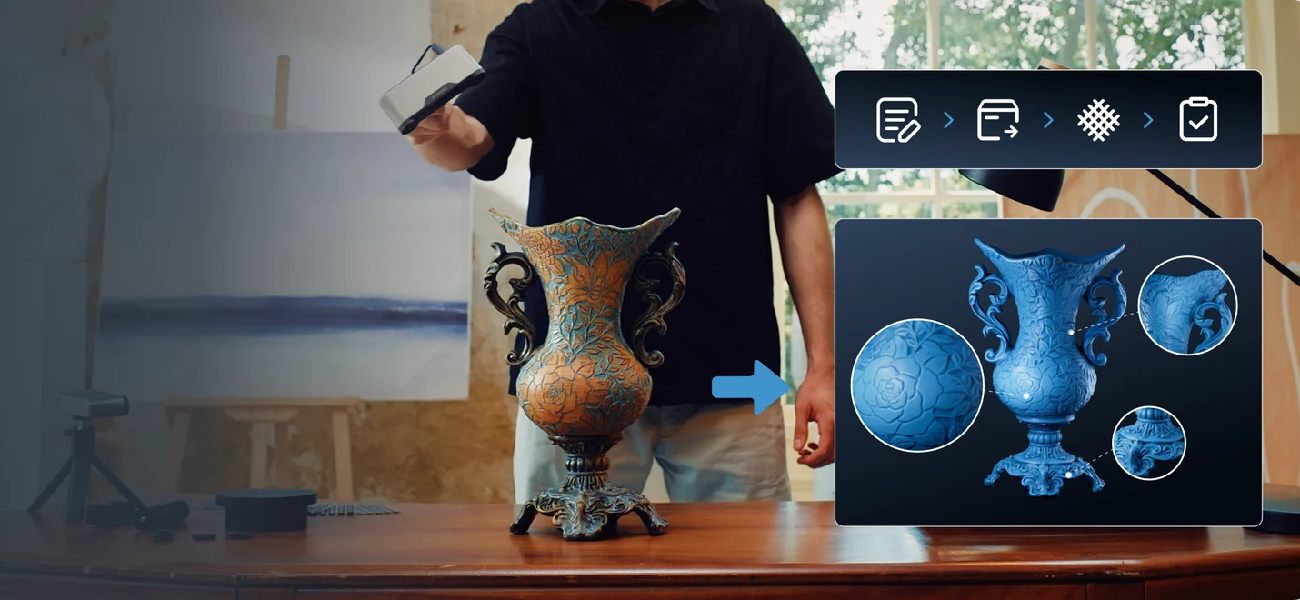

Оптичне відстеження та сканування без маркерів
У Track Scan положення ручного сканера визначає Tracker: він у реальному часі відстежує Scanner у робочому просторі. Завдяки цьому геометрію можна знімати без маркерів, наклеєних безпосередньо на поверхню об’єкта. Така схема особливо корисна під час 3D сканування деталей, на яких неможливо розміщувати наліпки або витрачати час на їх нанесення.
Водночас маркери потрібні в окремих режимах. Якщо Scanner працює самостійно в Marker Scan Mode, їх розміщують на об’єкті для правильного вирівнювання даних. У комплекті є магнітні та клейкі маркери, тому спосіб сканування можна обрати під конкретне завдання.

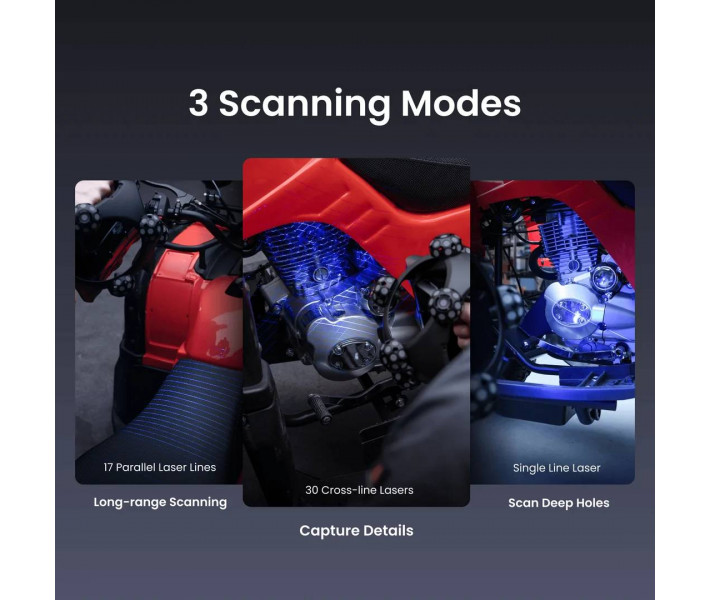

Три режими лазерного сканування
- Fine Mode — 30 перехресних синіх лазерних ліній. Режим призначений для детального й швидкого знімання геометрії. Дає змогу сканувати чорні, відбивні та металеві поверхні без використання маркерів.
- Far Mode — 17 паралельних синіх лазерних ліній. Режим розрахований на швидке сканування більших об’єктів і має збільшену робочу дистанцію — 250–500 мм. Він підходить для великих деталей і поверхонь із малою кількістю виразних геометричних ознак.
- Deep Hole Mode — 1 синя лазерна лінія. Одна лазерна лінія дає змогу сканувати вузькі зони, глибокі отвори та канавки, де багатолінійній схемі складніше отримати повні дані. Робоча дистанція в цьому режимі становить 200–400 мм.
Точність та швидкість 3D-сканування

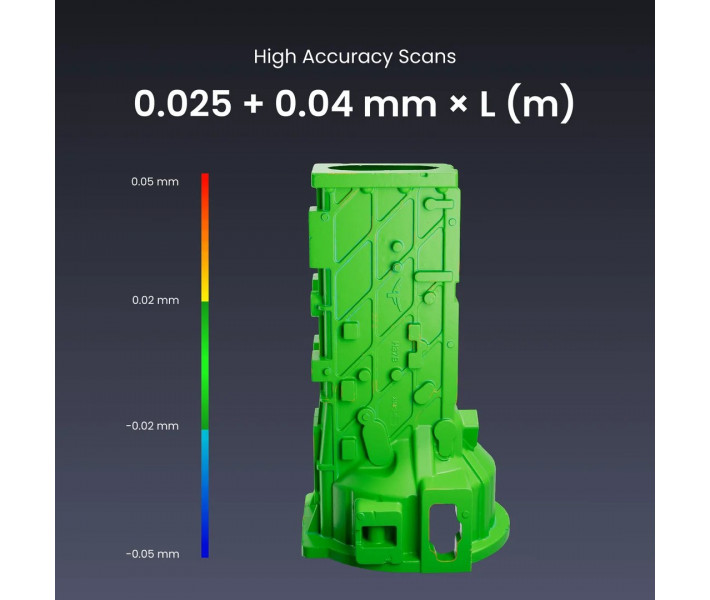

Для системи оптичного відстеження заявлена об’ємна точність 0,025 мм + 0,04 мм × L (м), де L задається в метрах. Цей параметр слід відрізняти від одно-кадрової точності Scanner, для якої в таблиці виробника наведено 0,02 мм. Максимальна швидкість збору даних — 2 000 000 точок/с.
Tracker працює на дистанції 800–2500 мм і формує об’єм відстеження 3 м³. Такі параметри задають робочу зону, у межах якої система визначає положення Scanner. Для самого сканера робоча дистанція залежить від лазерної схеми: 200–400 мм для перехресних ліній, 250–500 мм для паралельних і 200–400 мм для однієї лінії.
Бездротова робота та мобільність

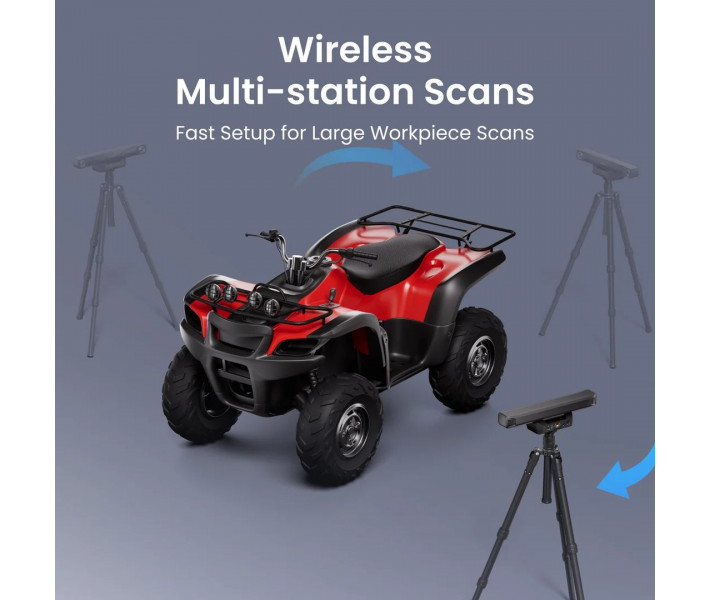

Trackit SR підтримує Wi-Fi 6 для бездротового підключення Scanner і Tracker до ПК. Це скорочує кількість кабелів між оператором і комп’ютером та спрощує переміщення навколо деталі під час сканування.
Сканер працює від акумулятора, який можна вийняти та замінити іншим зарядженим. Заявлена тривалість роботи — до 2,5 години. Також виробник вказує автономний режим Scanner для окремого сканування з маркерами, тобто в такому сценарії оператор може працювати без Tracker.

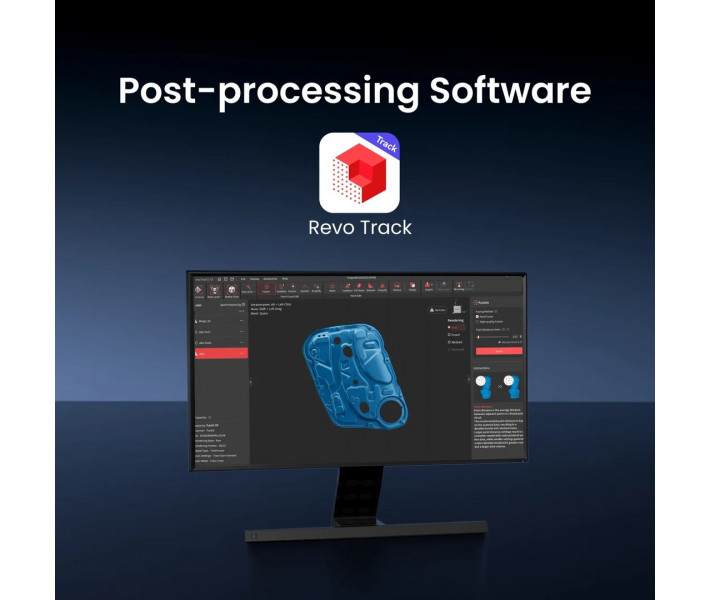

CMM Edition та Revo Measure

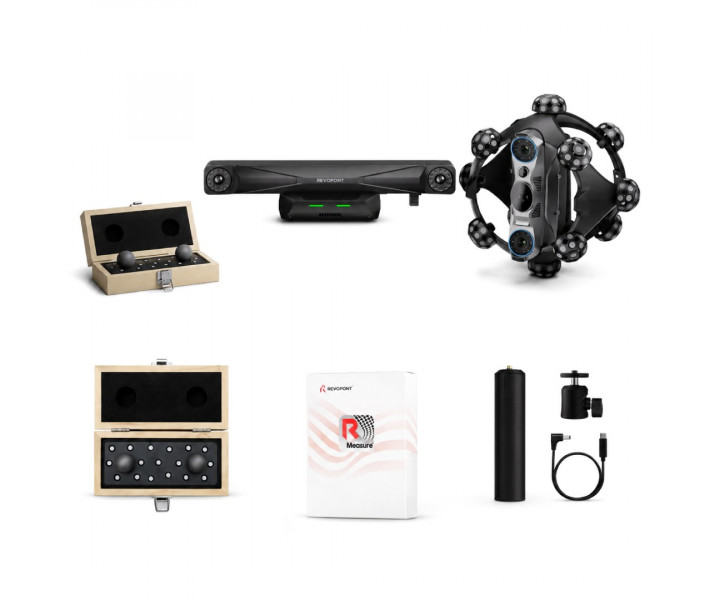

CMM Edition побудована на комплекті Standard Edition і додає Ball Plate, Battery Grip, кабель живлення для Battery Grip та річну ліцензію Revo Measure. Для Revo Measure на сторінці комплекту зазначена підтримка Windows 10/11.
Revo Measure допомагає використовувати результати 3D-сканування для перевірки розмірів і форми деталей. Тому CMM Edition зручно використовувати для контролю якості, порівняння деталей і перевірки їх геометрії після сканування.
Де застосовують Revopoint Trackit SR CMM Edition
Revopoint Trackit SR CMM Edition підходить для завдань, де потрібно не лише створити 3D-модель об’єкта, а й перевірити його розміри та геометрію. Сканер можна використовувати для:
- контролю геометрії деталей за результатами 3D-сканування;
- контролю якості виготовлених компонентів;
- 3D вимірювання та інженерної перевірки сканованих даних у Revo Measure;
- реверс-інжинірингу деталей і вузлів;
- оцифрування промислових компонентів;
- перевірки виробів після виготовлення;
- створення 3D-моделей фізичних деталей для подальшої інженерної роботи.

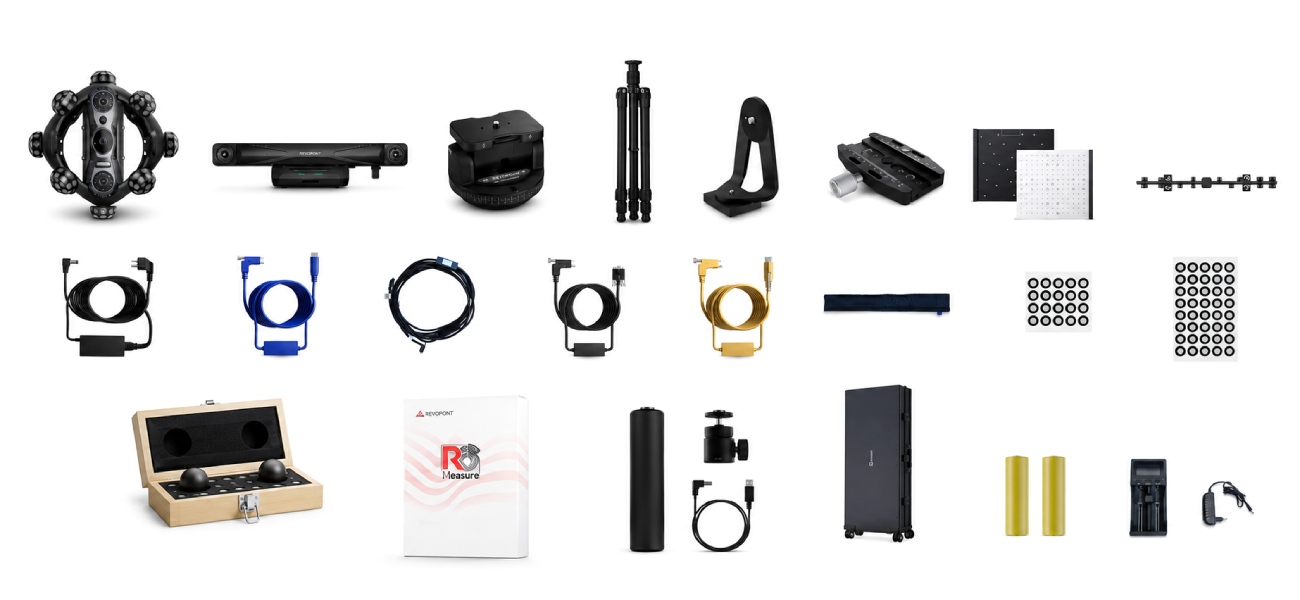

Комплектація Revopoint Trackit SR CMM Edition
CMM Edition містить весь набір Standard Edition. Додатково до нього входять Ball Plate, Revo Measure з ліцензією на один рік, Battery Grip і кабель живлення для Battery Grip.

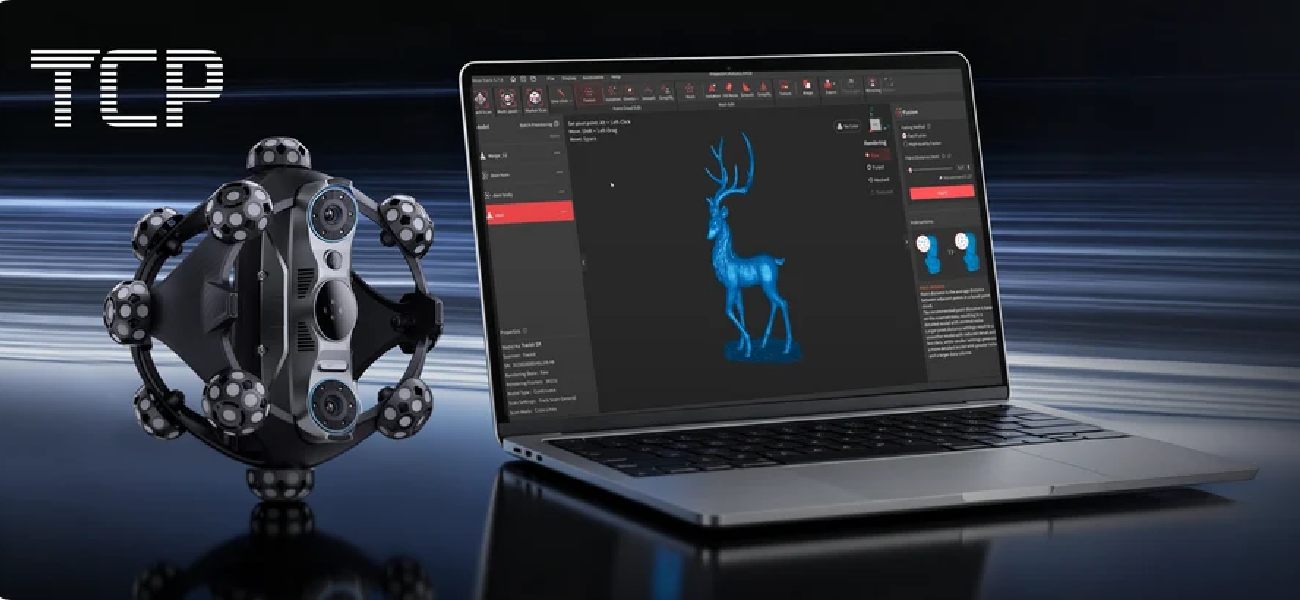

- Scanner. Ручний модуль для знімання геометрії об’єкта.
- Tracker. Модуль оптичного відстеження просторового положення Scanner.
- Автоматичний двоосьовий калібрувальний підвіс. Вузол для автоматизованого калібрувального циклу.
- Штатив. Опора для встановлення обладнання під час сканування.
- Адаптерна пластина підвісу. Монтажний елемент для встановлення підвісу.
- Швидкознімний затискач. Кріплення для оперативного монтажу та демонтажу вузла.
- Калібрувальна плита. Елемент для процедури калібрування.
- Калібрувальна стійка. Елемент для процедури калібрування.
- Адаптер живлення. Блок для живлення обладнання від електромережі.
- Кабель Tracker–PC. Кабельне з’єднання Tracker з комп’ютером.
- Кабель Scanner–PC. Кабельне з’єднання Scanner з комп’ютером.
- Кабель Tracker–Scanner. Кабельне з’єднання між Tracker і Scanner.
- Кабель Tracker–підвіс. Кабель для підключення калібрувального підвісу до Tracker.
- Кабельний рукав. Захисна оболонка для впорядкування кабелів.
- Магнітні маркери × 20. Маркери для сценаріїв сканування з опорними мітками.
- Клейкі маркери × 200. Наліпки-мітки для сканування з маркерним позиціонуванням.
- Кейс на колесах. Транспортний кейс для обладнання та аксесуарів.
- Акумулятор Scanner × 2. Джерела живлення ручного сканера.
- Зарядний пристрій для акумуляторів Scanner. Пристрій для заряджання батарей сканера.
- Ball Plate. Додатковий компонент CMM Edition; окреме призначення на сторінці виробника не описано.
- Revo Measure, ліцензія на 1 рік. ПЗ для вимірювань, контролю якості та інженерної інспекції сканованих даних.
- Battery Grip. Додатковий компонент CMM Edition; окреме призначення на сторінці виробника не деталізовано.
- Кабель живлення Battery Grip. Кабель для подачі живлення до Battery Grip.
Технічні характеристики
Trackit SR 3D Scanner
| Характеристика | Значення |
| Точність одного кадру | 0,02 мм |
| Мінімальна відстань між об’єднаними точками | до 0,05 мм |
| Швидкість сканування | до 2 000 000 точок/с |
| Методика приймальних випробувань | Відповідно до VDI/VDE 2634, частина 3, та ISO 10360-13 |
| Робоча відстань | Перехресні лазерні лінії: 200–400 мм Паралельні лазерні лінії: 250–500 мм Одиночна лазерна лінія: 200–400 мм |
| Зона захоплення на мінімальній відстані | 123 × 130 мм на відстані 200 мм |
| Зона захоплення на максимальній відстані | 330 × 325 мм на відстані 500 мм |
| Wi-Fi | Wi-Fi 6 |
| Діапазон робочих температур | 0–30 °C |
| Формати експорту | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Рекомендований діапазон розмірів деталей | 0,01–4 м |
| Розмір нетто | 250 × 250 × 177 мм |

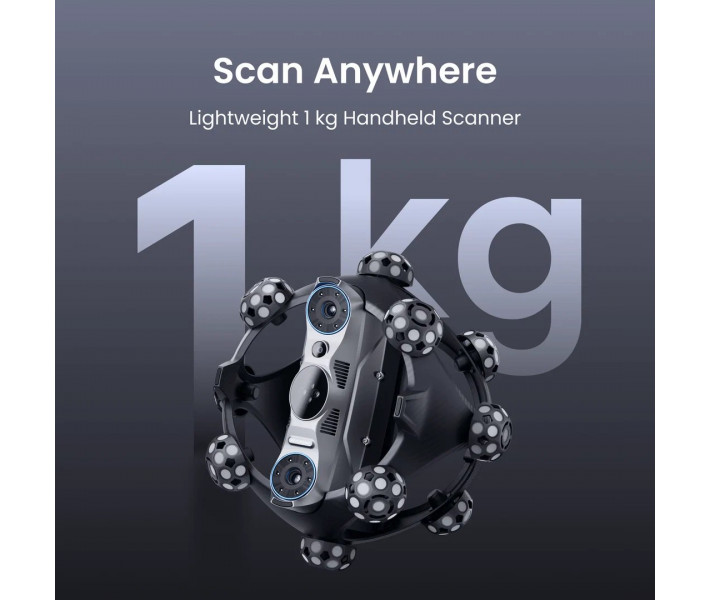

| Вага нетто | 1,0 кг |
Tracker
| Характеристика | Значення |
| Робоча відстань | 800–2500 мм |
| Об’ємна точність системи відстеження | 0,025 мм + 0,04 мм × L (м) |
| Мінімальна зона відстеження | 587 × 569 мм на відстані 800 мм |
| Максимальна зона відстеження | 2075 × 1778 мм на відстані 2500 мм |
| Об’єм відстеження | 3 м³ |
| Wi-Fi | Wi-Fi 6 |
| Діапазон відстеження | NIR (ближній інфрачервоний діапазон) |
| Повторне калібрування користувачем | Ручне калібрування |
| Підтримувані аксесуари | Калібрувальна панель, калібрувальна штанга, анкерний блок, акумуляторна рукоятка |
| Розмір нетто | 441 × 111 × 103 мм |
| Вага нетто | 1,5 кг |
Поради для роботи з Trackit SR
- Тримайте Tracker у робочому діапазоні. Відстань від Tracker до робочої зони має залишатися в межах 800–2500 мм.
- Не відмовляйтеся від маркерів там, де потрібен маркерний режим. Безмаркерна робота стосується Track Scan з оптичним відстеженням; автономне сканування Scanner передбачає маркери.

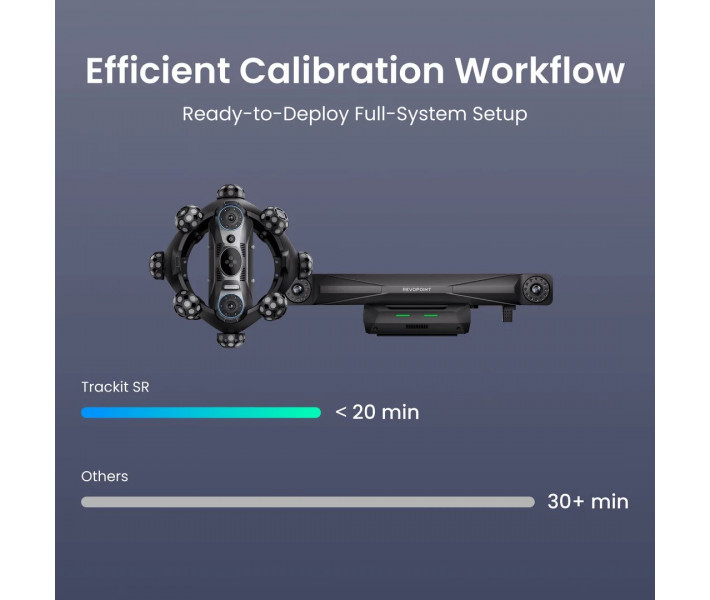

- Перед вимірюванням перевіряйте калібрування. Tracker підтримує ручне калібрування, а в комплекті є калібрувальна плита, стійка та автоматичний двоосьовий підвіс.
- Стежте за запасом живлення. У Standard Edition є два акумулятори Scanner і зарядний пристрій, а CMM Edition додатково містить Battery Grip та його кабель.
- Дотримуйтеся правил лазерної безпеки. Не дивіться прямо в лазерний промінь зблизька та не розміщуйте дзеркала чи скло на його шляху.
Замовити Revopoint Trackit SR CMM Edition
Замовляйте Revopoint Trackit SR CMM Edition, якщо потрібен 3D сканер Revopoint для оцифрування деталей, 3D вимірювань і контролю геометрії в одному робочому комплекті. Допоможемо підібрати оптимальну комплектацію, проконсультуємо щодо можливостей системи Revopoint Trackit SR CMM Edition та умови доставки по Україні.
