Revopoint MetroX Pro Advanced Edition – Професійний 3D-сканер з синім лазером та структурованим світлом
Revopoint MetroX Pro Advanced Edition — це промисловий гібридний 3D-сканер, призначений для високоточної оцифровки малих та середніх об'єктів. Поєднуючи багатолінійну технологію синього лазера з повнопольовим скануванням структурованим синім світлом, MetroX Pro забезпечує метрологічну точність, швидкість збору даних та виняткову універсальність для зворотного інжинірингу, контролю якості, промислового дизайну та цифрового виробництва.
Основні характеристики
| Характеристика | Значення | Чому це важливо |
|---|---|---|
| Точність одного кадру | До 0,01 мм | Захоплює надзвичайно тонкі геометричні деталі, необхідні для професійних інженерних та метрологічних застосувань. |
| Швидкість сканування | До 7,000,000 точок/с | Значно зменшує час сканування, зберігаючи при цьому високу щільність хмар точок. |
| Конфігурація синього лазера | 30 перехресних ліній + 15 паралельних ліній | Дозволяє ефективно сканувати плоскі, відбиваючі, темні та геометрично складні поверхні. |
| Об'ємна точність | 0,02 мм + 0,04 мм × L(м) | Забезпечує надійні вимірювання розмірів для зворотного інжинірингу та контролю якості. |
Поєднання промислового сканування синім лазером та технології повнопольового структурованого світла дозволяє MetroX Pro виконувати широкий спектр завдань сканування без зміни обладнання. Інтегрований автоматичний робочий процес з поворотним столом, прискорення GPU та інтелектуальні алгоритми відстеження спрощують професійні робочі процеси сканування, зберігаючи промислову точність.
Технологія сканування
MetroX Pro об'єднує кілька технологій сканування в одному пристрої, дозволяючи користувачам вибирати оптимальний режим для кожного об'єкта та застосування.
30 перехресних синіх лазерних ліній
Сканер використовує до 30 перехресних синіх лазерних ліній, здатних швидко захоплювати геометричну інформацію з плоских, темних, відбиваючих та промислових поверхонь. Цей режим дозволяє швидко отримувати дані з мінімальною підготовкою поверхні.
15 паралельних синіх лазерних ліній
Режим паралельного лазера зосереджений на захопленні тонких деталей, країв, канавок та складних геометрій, що робить його особливо придатним для зворотного інжинірингу та завдань точного контролю.
62-лінійне повнопольове структуроване синє світло
Система структурованого світла дозволяє сканувати об'єкти без маркерів, досягаючи швидкості сканування до 7 мільйонів точок за секунду, що значно прискорює робочі процеси збору даних.
Конструкція та апаратна платформа
MetroX Pro має гібридну архітектуру ручного та настільного використання, розроблену для промислових середовищ та професійних робочих процесів. Сканер інтегрує вбудоване обчислювальне обладнання, спеціальну обробку глибини та фізичні кнопки управління для інтуїтивної роботи.
- Гібридна ручна та настільна робота
- Інтегрований 4-ядерний процесор ARM
- Спеціальне обладнання для обчислення глибини
- 2 МП RGB-камера
- Підтримка автоматичного двовісного поворотного столу
- Компактний промисловий дизайн
- Чотири апаратні кнопки управління
Програмне забезпечення та автоматизація
MetroX Pro працює на платформі програмного забезпечення Revo Metro від Revopoint, забезпечуючи повний професійний робочий процес від збору даних до експорту готової сітки.
- Збір та обробка хмар точок
- Автоматичне злиття та створення сітки
- Редагування та оптимізація сітки
- Вирівнювання та об'єднання моделей
- Прискорення GPU до 60 FPS
- Потокове сканування з ПК на мобільний пристрій
- Підтримка відображення на різних екранах
Застосування
- Зворотний інжиніринг: Створення CAD-моделей з механічних компонентів та промислових вузлів.
- Контроль якості: Перевірка розмірів та порівняння вироблених деталей з CAD-еталонами.
- Автомобільна промисловість: Сканування компонентів транспортних засобів, інструментів, форм та запасних частин.
- Промислове виробництво: Цифрове архівування, контроль виробництва та прототипування.
- Ювелірна справа та точне виробництво: Захоплення складних геометрій та дрібних деталей.
- Дослідження та розробка: Швидка оцифровка та розробка продуктів.
Сумісність
- Операційні системи: Windows 10/11 (64-біт), macOS 11+
- Програмне забезпечення: Revo Metro
- Формати виводу: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
- Підтримувані аксесуари: Двовісний поворотний стіл, набір маркерів

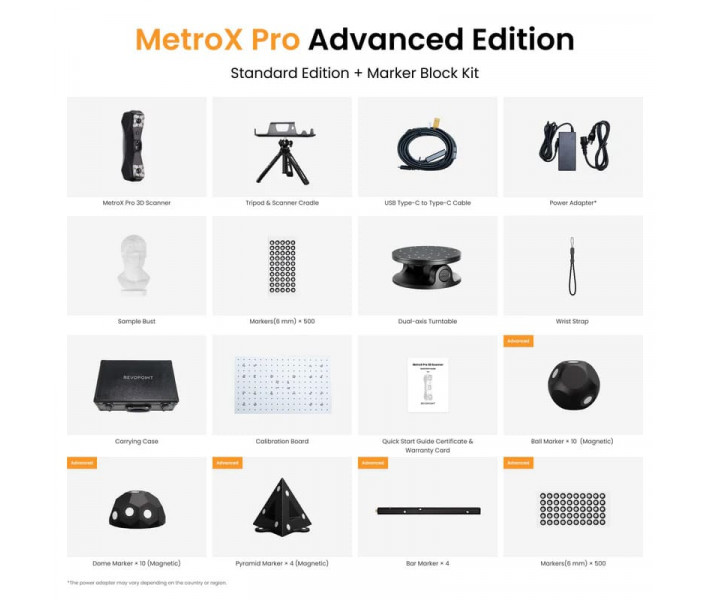

Що включено
- 3D-сканер MetroX Pro
- Ремінець на зап'ястя
- Штатив
- Кріплення для сканера
- Кабель USB Type-C на Type-C
- Адаптер живлення
- Двовісний поворотний стіл
- Калібрувальна дошка
- 500 відбиваючих маркерів (6 мм)
- Зразок бюста
- Чохол для перенесення
- Керівництво швидкого старту
- Сертифікат та гарантійна картка
- Набір блоків маркерів
- 10 магнітних кульових маркерів
- 10 магнітних купольних маркерів
- 4 магнітні пірамідальні маркери
- 4 магнітні стрижневі маркери
- Додаткові 500 відбиваючих маркерів (6 мм)
Технічні характеристики
Параметри сканування
| Тип сканера | Ручний та настільний |
| Технологія | Синій лазер + структуроване синє світло |
| Розмір об'єкта для сканування | Малий до середнього |
| Робоча відстань | 200–400 мм |
| Зона захоплення (близько) | 160 × 70 мм |
| Зона захоплення (далеко) | 320 × 215 мм |
| Поле зору | 43° × 33° |
| Мінімальний об'єм сканування | 10 × 10 × 10 мм |
| Максимальний об'єм сканування | 1 × 1 × 1 м |
Точність
| Точність одного кадру | До 0,01 мм |
| Точність одного кадру | До 0,02 мм |
| Об'ємна точність | 0,02 мм + 0,04 мм × L(м) |
| Відстань між точками злиття | До 0,05 мм |
Оптична система
| Сині перехресні лазерні лінії | 30 |
| Сині паралельні лазерні лінії | 15 |
| Структуроване світло | 62-лінійне синє повнопольове структуроване світло |
| RGB-камера | 2 МП |
| Заповнюючі світильники | 12 синіх світлодіодів |
Продуктивність
| Швидкість лазерного сканування | До 2,000,000 точок/с |
| Швидкість структурованого світла | До 7,000,000 точок/с |
| Режими відстеження | Особливість, Маркер, Глобальний маркер |
| Сканування на відкритому повітрі | Ні |
Системні вимоги
| Мінімальна версія macOS | M2 Pro, RAM ≥16 ГБ |
| Мінімальна версія Windows | Intel i7 13th Gen / Ryzen 7 5800, RAM ≥32 ГБ, RTX 3060 8 ГБ |
| Рекомендована версія macOS | M4 Pro або краще, RAM ≥24 ГБ |
| Рекомендована версія Windows | Intel i9 12th Gen+, RAM ≥64 ГБ, RTX 4060 8 ГБ+ |
Підключення та фізичні параметри
| Роз'єм | USB Type-C |
| Формати виводу | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Розміри | 209 × 88 × 44 мм |
| Вага | 508 г |
| Джерело живлення | DC 12V / 3A |
