Технология печати CJP

Второе популярное, однако слегка устаревшее, название этой методики – 3DP, что расшифровывается как Three-Dimensional Printing. Технология печати CJP носила это название до тех пор, пока в качестве связующего компонента не начали применяться цветные материалы, которые на сегодняшний день практически полностью исключили производство монохромных моделей. Эта методика запатентована компанией 3D Systems, которая занимается производством соответствующего оборудования и материалов.

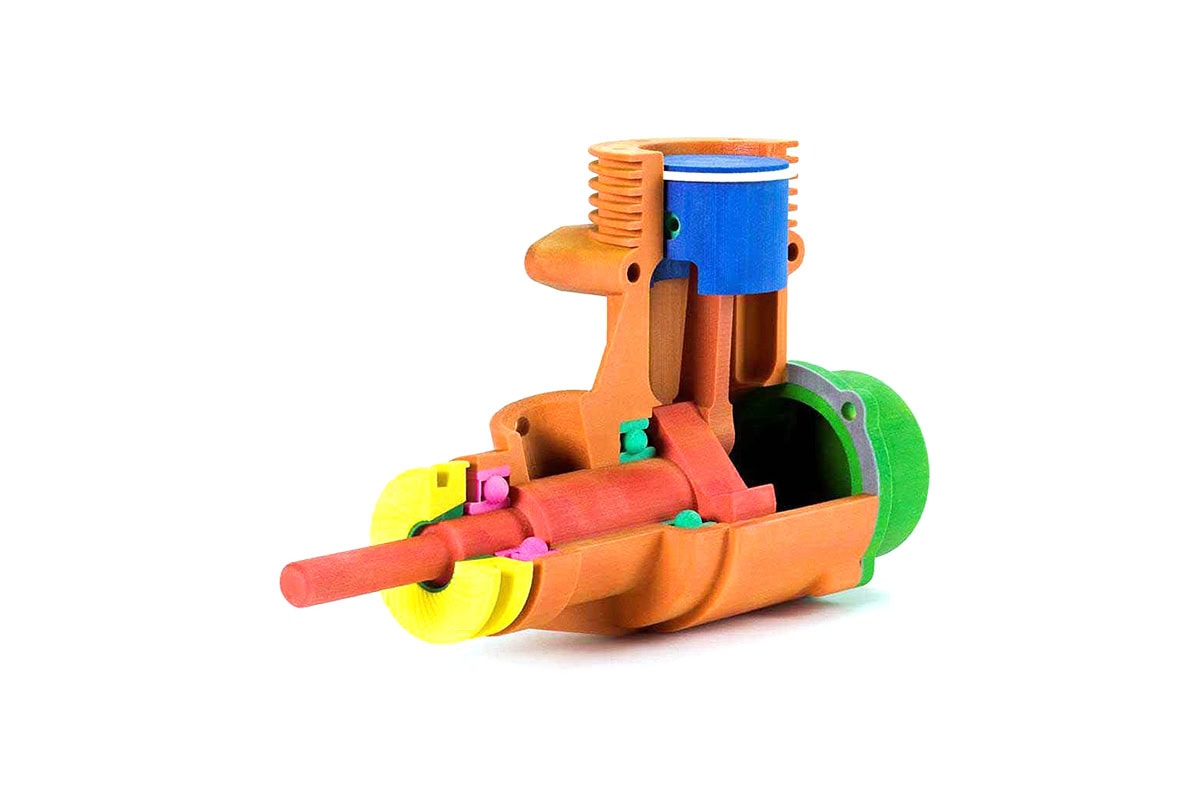

Зачем нужна технология печати CJP

Именно возможностью изготовления цветных изделий технология печати CJP интересна в первую очередь. На втором месте находится высокая скорость 3D печати, а также относительно невысокая стоимость оборудования в сравнении с промышленными 3D принтерами, работающими по другим профессиональным методикам печати. Ниже мы расскажем поэтапно распишем процесс воспроизведения изделий, а также подробно расскажем об особенностях технологии.

Как происходит 3D печать

Что касается первых шагов, здесь технология печати CJP ничем не отличается от других методик аддитивного производства. Все начинается с создания соответствующей 3D модели, разработка которой ведется с учетом определенных правил. Подробно эти правила рассмотрены здесь. Готовая 3D модель проверяется на ошибки в специальной программе (NetFabb и т.д.), и при необходимости редактируется (автоматически или вручную). Полученный файл загружается в программу-слайсер. Это особое ПО, которое обычно поставляется в комплекте с 3D принтером и предназначено для выставления настроек 3Д печати и генерации управляющего кода на основе модели. Полученный файл в формате .STL и загружается в 3D принтер.

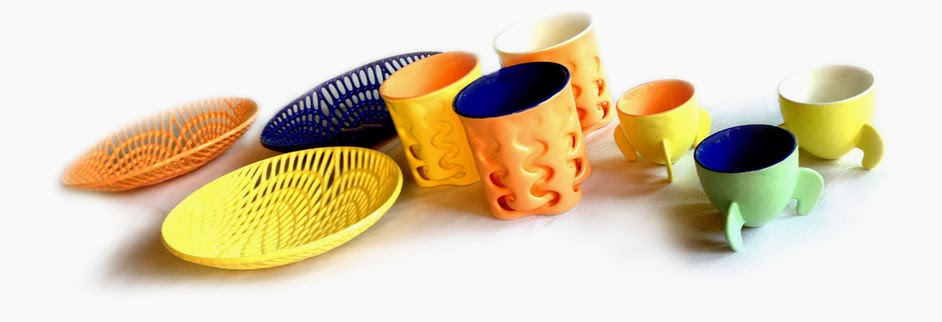

Что умеет технология печати CJP

Теперь перейдем непосредственно к методике. Технология печати CJP работает с порошкообразными материалами, отдельные участки которого склеиваются между собой при помощи связующего вещества. Рабочая область 3Д принтера состоит из отсека для расходного материала, валика для его разравнивания, камеры построения, контейнера с клеем, системы его подачи и печатающей головки.

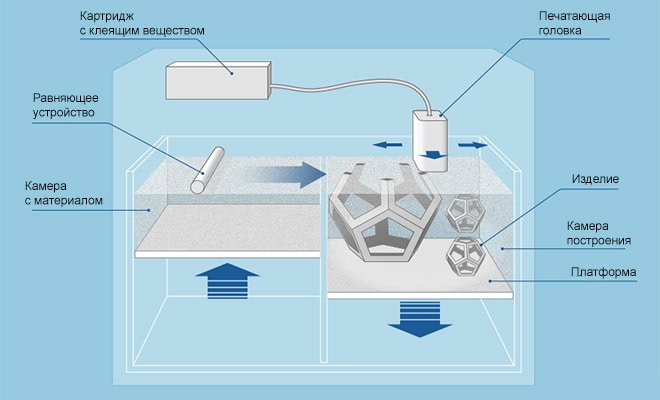

Как работает технология печати CJP

Сперва на рабочую платформу (на которой будет происходить построение объекта) наносится слой порошка, соответствующий высоте первого слоя. Обычно все слои модели равны по высоте. Порошок выравнивается валиком, излишки удаляются. Далее на участки материала, соответствующие сечению первого слоя, при помощи печатающей головки подается связующее вещество. Далее рабочая платформа опускается вниз на высоту одного слоя и покрывается новой порцией материала. Связующее вещество подается на участки, соответствующие второму слою. Все этапы повторяются вплоть до полного построения объекта.

Чем интересна технология печати CJP

Как мы уже писали выше, основная особенность представленной методики 3Д печати – возможность создания полноцветных изделий за весьма короткий промежуток времени. Также очень интересно отсутствие необходимости печати поддерживающих структур под нависающими элементами: поскольку печать происходит в камере с порошком, их роль выполняет сам порошок.

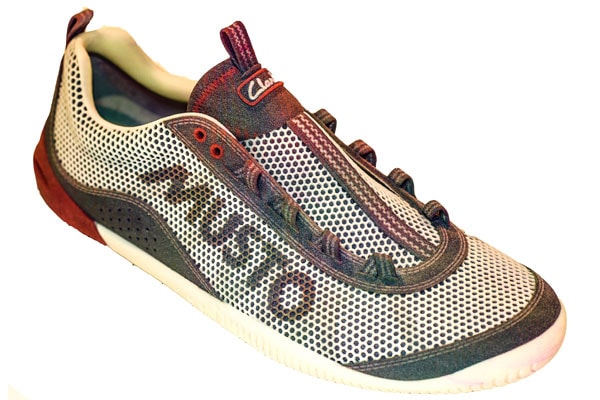

Цветная технология печати CJP

Преимущества

  • Создание изделий со сложной геометрией. Отсутствие необходимости в поддержках значительно расширяет возможности методики, позволяя создавать модели сложной геометрической формы;
  • Высокая точность печати. Высота слоя в CJP 3D принтерах стартует от 100 микрон, а в некоторых продвинутых моделях и того меньше. За счет этого методике открыты двери в мир создания детализированных прототипов;
  • Возможность изготовления разноцветных моделей. Именно технология печати CJP работает с разноцветным гипсом, хорошо известным в качестве материала для изготовления миниатюрных фигурок реальных людей и животных. И это лишь часть ее возможностей;
  • Большой выбор расходных материалов. Сегодня на рынке доступно огромное количество порошка для CJP 3D печати, включая гипс, пластик и даже металл;
  • Возможность повторного использования расходного материала. Как и в других технологиях печати, где в качестве материала используются порошки, все не использованное сырье подлежит повторному применению, что снижает расходы на производство;
  • Высокая скорость 3D печати. Удивительно, но даже прототип, состоящий из трех-четырех цветов, будет изготовлен на CJP 3Д принтере всего за несколько часов.

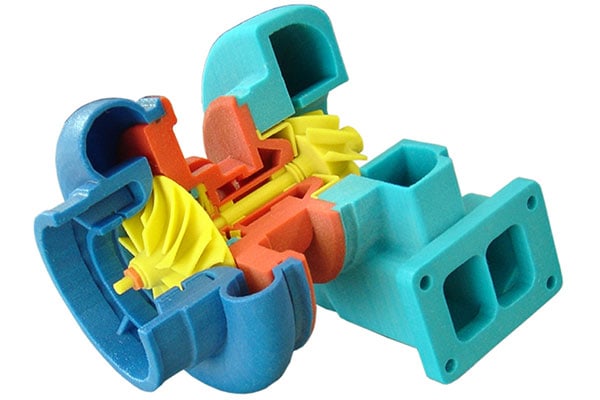

Технология печати CJP применение

Недостатки

  • Низкая прочность. Увы, применение связующего вещества для формирования модели из порошка не является лучшим способом получения прочных моделей. Нередко готовые изделия приходится дополнительно обрабатывать специальными веществами. Металлические же изделия подлежат постобработке в виде обжига в гончарной печи. Причем часто практикуется обжиг с заменой связующего вещества на металлический сплав – бронзу или медь – в процессе;
  • Нужна вытяжка. В основном она необходима при работе с мелким гипсовым порошком, т.к. при извлечении и обработке готового изделия остается немало гипсовой пыли.

Используемые материалы

Условно применяемые материалы можно разделить на два типа: основной материал и связующее вещество. В качестве основного материала применяются разнообразные порошки: гипсовые, песчаные, полимерные смеси, а также металлы (медь, бронза). Кроме того, именно технология печати CJP одной из первых начала применяться для изготовления сладких моделей из сахара.

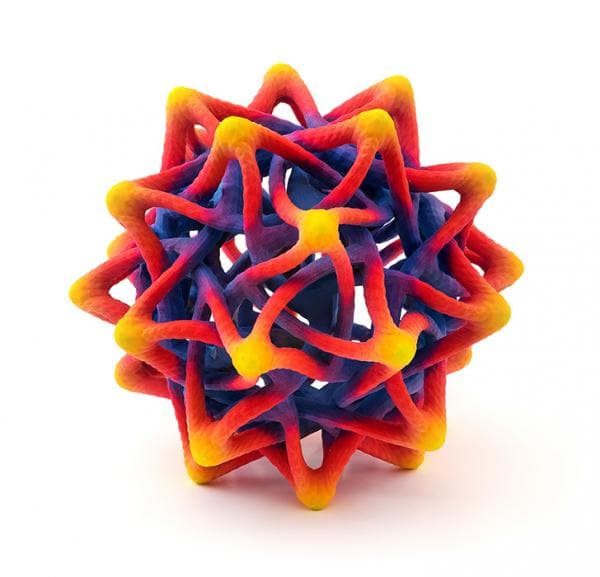

Технология печати CJP изделия

Связующее вещество запатентовано корпорацией 3D Systems и сегодня насчитывает линейку материалов с определенными свойствами. Так, пользователям доступны различные пропитки: для функциональных и декоративных моделей, экологичные связующие, вещества для повышения прочности внешних слоев и т.д.



Где применяется технология печати CJP

Применение цветной струйной 3D печати чрезвычайно разнообразно. Она является так называемой «золотой серединой» между дорогостоящими SLS/SLM и точной SLA печатью. К сожалению, цена оборудования для CJP печати не позволяет ей выйти на бюджетный уровень, однако удерживает ее на уровне универсальной альтернативы профессиональным методикам 3Д печати. Основные сферы ее применения:

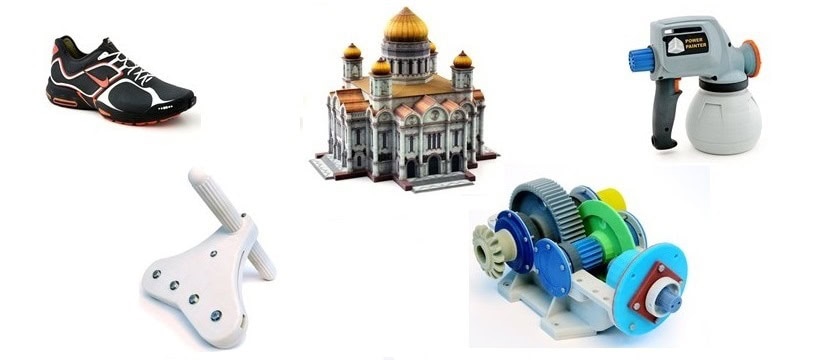

Для чего применяется технология печати CJP
