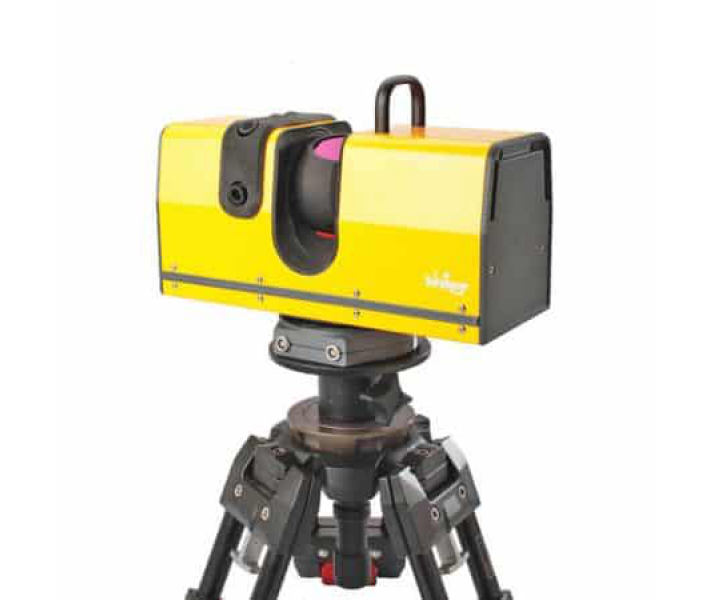

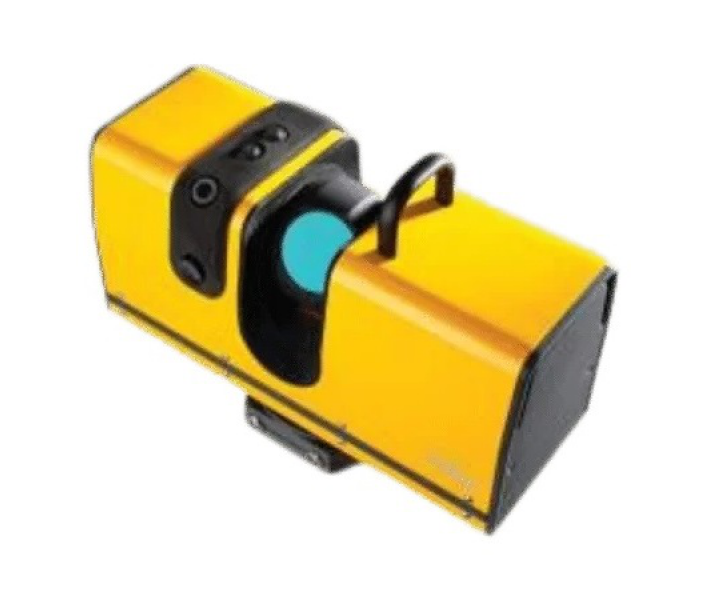

Полусферический 3D сканер малого радиуса Surphaser 75HSX
Полусферический сканер Surphaser 75HSX сверхмалого радиуса действия (0,25 — 2,5 м) для больших объектов, измеряет с субмиллиметровой точностью — обеспечивает непревзойденную точность, разрешение и качество данных.
С этим сканером не составит труда выполнить 3D-сканирование в очень ограниченном пространстве с целью обратного проектирования, создания документации или проверки.
Вращаясь в двух плоскостях (горизонтально на 360° и вертикально на 270°), сканер проецирует лазерный луч на зеркало, установленное под углом 45 градусов, которое направляет луч в пространство. На угол в 1° сканер 75HSX способен проецировать до 90 лучей. Отражаясь от поверхности сканируемого объекта, луч возвращается и улавливается датчиком сканера, измеряющим расстояние до объекта по смещению фазы. Данные считываются со скоростью 208 000 точек в секунду и точностью до 0,025 мм. Есть опция цветного сканирования. Класс лазера Class 3R.
Главные характеристики 75HSX
- Ультракороткая дальность среди модельного ряда Surphaser в 0,25 — 2,5 м, субмиллиметровая точность измерений.
- Глубокий субмиллиметровый шум и ошибка 3D.
- Вес менее 5 кг, компактный и легко транспортируемый измерительный прибор. Помещается в ручную кладь.
- Встроенный контроллер сканирования и аккумулятор позволяют работать без ноутбука и основного источника питания.
- Две полностью интегрированные 5-мегапиксельные камеры. В стоимость входят программное обеспечение для автоматического сопоставления цветовых данных и динамической регулировки экспозиции.
- Подключение по Wi-Fi.
- Прочная конструкция. Предназначен для работы в промышленных условиях и на открытом воздухе.
- Автоматическое распознавание меток и регистрация сканирования на основе меток.
- Быстрое сканирование предварительного просмотра и выбор областей интереса на экране для сканирования высокой плотности.
- Обширный набор фильтров для выделения областей интереса и исключения недостоверных данных.
Конфигурации сканеров Surphaser сверхкороткого диапазона
| Конфигурация | 75HSX HQ 208K pps Class 3R | 80HSX HQ 208K pps Class 1 | 80HSX HP 832K pps Class 1 |
| Рекомендуемый рабочий диапазон (м) | 0.25 — 2.5 | 0.25 — 7 | 0.25 — 7 |
| Порог неопределенности (м) | 90 | 180 | 180 |
| Угловая неточность1,3 (угл. с) | 25 | 25 | 25 |
| Уровень шума1,2 (мм); Коэффициент отражения 90% | 0.025@ 0.3 — 2 м | 0.045@ 0.3 — 4 м | 0.11@ 0.3 — 4 м |
| Уровень шума1,2 (мм); Коэффициент отражения 10% | 0.07@ 0.5 м — 1.8 м | 0.14@ 0.3 — 4 м | 0.3@ 0.3 — 4 м |
| Погрешность дальности3, (мм) | <0.15@ 1.5 м | <0.25@ 1.5 м | <0.25@ 1.5 м |
1 Все значения шума и неопределенности даны для уровня 1 сигма. 2 Уровень шума локальное (кратковременное) изменение диапазона. 3 Оценивается с целью наилучшего соответствия контрастности при скорости передачи данных 208 000 точек в секунду. 4 HQ и HP — это программно выбираемые опции, основанные на одной и той же модели оборудования 80HSX. Системные параметры могут быть изменены без предварительного уведомления; параметры оцениваются независимо.
Программное обеспечение Surphaser в комплекте
- Управление работой лазерного 3D сканера Surphaser.
- Автоматическое распознавание меток и регистрация сканирования на основе меток.
- Аппаратная самодиагностика сканера и самокалибровка.
- Сбор и сжатие необработанных данных в режиме реального времени.
- Анализ данных в режиме реального времени для контроля качества сканирования.
- Быстрое предварительное сканирование и выбор областей интереса на экране для сканирования высокой плотности.
- Обработка необработанных данных 3D-сканирования, включающая:
- Создание облака точек или интерполированной поверхности (сетки).
- Обширный набор фильтров для выделения интересующих областей и устранения недостоверных данных.
- Экспорт данных в стандартных отраслевых форматах.
- Автоматическое сопоставление цветного изображения с облаком точек.
Пакет SurphExpress также включает в себя:
ProcessC3D — утилита командной строки, позволяющая выполнять неконтролируемую обработку нескольких сканирований с использованием параметров, экспортированных из сеанса Interactive SurphExpress.
SurphView — отдельное приложение для просмотра данных сканирования в различных форматах, поддерживающее визуализацию очень больших объемов данных.
Спецификация Surphaser 75HSX
| Модель | Surphaser 75HSX |
| Тип Сканера | Фазовый сдвиг, полусферический сканер с полем зрения 360° × 270° |
| Метод измерения расстояния | По фазовому сдвигу |
| Длина волны лазера (нм) | 685 |
| Тип лазера | CW |
| Класс лазера (IEC EN60825-1:2007): | Класс 3R (избегать попадания на глаза) |
| Скорость сканирования (точек в секунду) | 208 000 |
| Единица представления внутренних координат (мм) | 0,001 |
| Данные углового положения | |
| Диаметр луча, мм | 0,8 мм @ 0,5 м 1,2 м @ 2,0 м |
| Внутренняя вертикальная угловая единица представления | 1 угловая секунда |
| Внутренняя горизонтальная угловая единица представления | 1 угловая секунда |
| Контроль плотности сканирования: выбирается программно | |
| Мин. вертикальная плотность точек (точек/градус) | 12 |
| Мин. горизонтальная плотность точек (точек/градус) | 2 |
| Макс. плотность точек по вертикали (точек/градус) | 90 |
| Макс. плотность точек по горизонтали (точек/градус) | 90 |
| Время сканирования полного объема (минуты, при плотности 7200×7200) | 4,5 |
| Поле зрения (на сканирование, выбирается программно) | |
| Горизонтальный (максимум) | 360° |
| Вертикальный (максимум) | 270° |
| Вес с батареей (кг) | 4.9 |
| Размеры (Д×В×Ш) (мм) | 278 × 200 × 118 |
| Питание | 14-24V DC, 30W |
| Минимальные системные требования | Windows XP/Vista/7/8/10 32-bit или 64-bit; Процессор: 1,8 ГГц или выше, совместимый с Pentium; Системная память RAM 1 ГБ или больше, рекомендуется 2 ГБ; порт USB 2.0 |
| Условия рабочей среды | От 5 °C до 40 °C, влажность воздуха — без конденсации влаги |
| Гарантия | 1 год |
