Описание

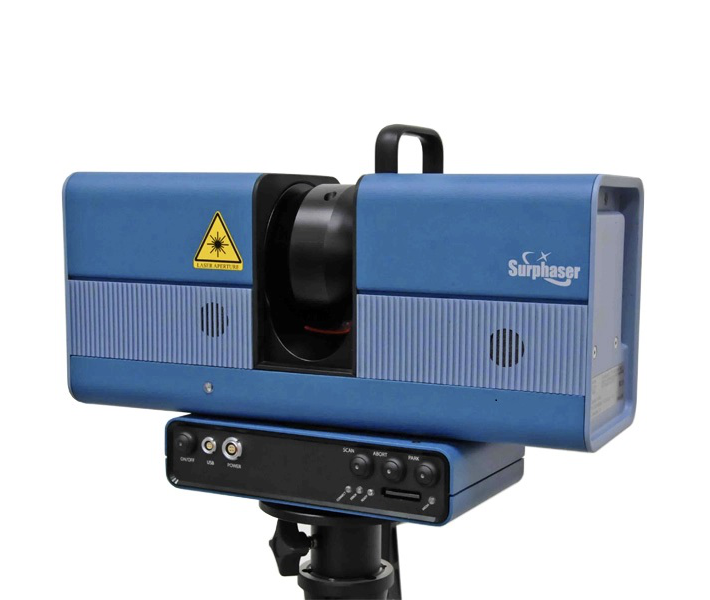

Полусферический 3D-сканер Surphaser 100HSX-IR

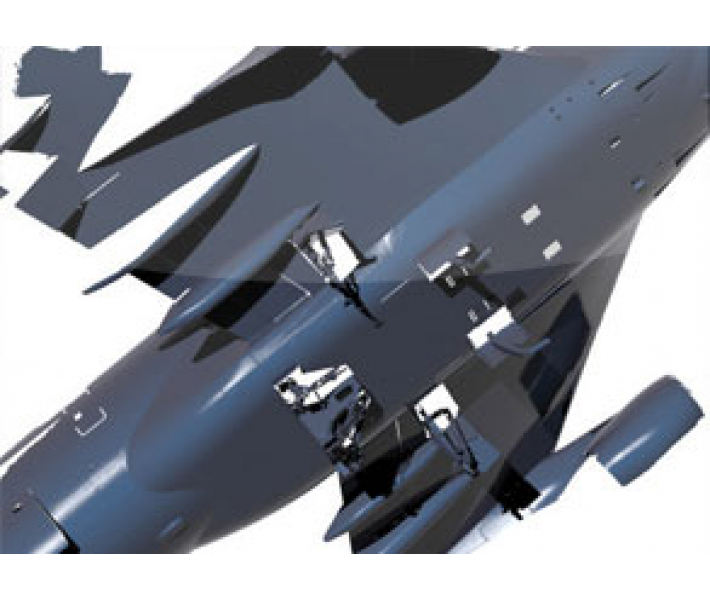

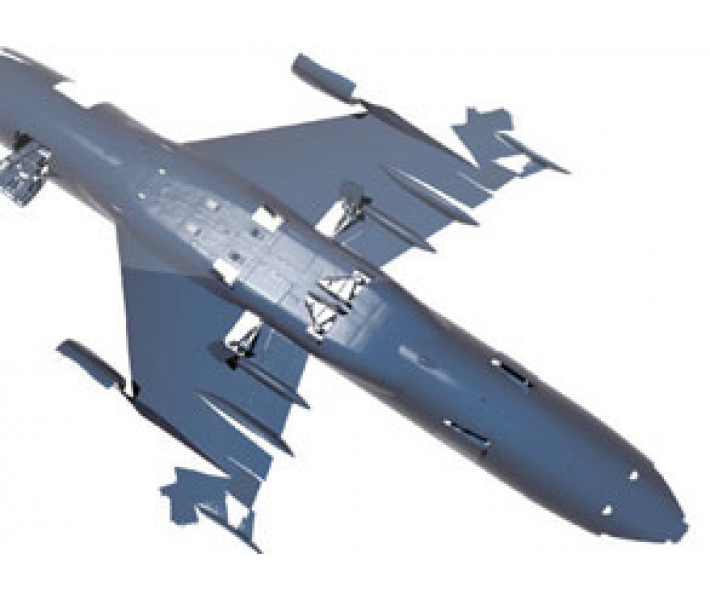

Полусферический 3D-сканер Surphaser 100HSX-IR (Intermediate Range) применяется для создания 3D копий больших объектов. Это сканер среднего радиуса действия, от 1 м до 50 м, который предлагает самое высокое разрешение и точность среди 3D-сканеров этого класса на рынке.
Вращаясь в двух плоскостях (горизонтально на 360° и вертикально на 270°), сканер проецирует лазерный луч на зеркало, установленное под углом 45 градусов, которое направляет луч в пространство. На угол в 1° сканер 100HSX-IR способен проецировать до 90 лучей. Отражаясь от поверхности сканируемого объекта, луч возвращается и улавливается датчиком сканера, измеряющим расстояние до объекта по смещению фазы. Данные считываются со скоростью 800 000 точек в секунду и точностью до 0,025 мм. Есть опция цветного сканирования. Лазер Class 3R.
Главные характеристики 100HSX-IR
- Средний диапазон действия в 1,0 — 50,0 м, субмиллиметровая точность измерений со скоростью сканирования до 1 миллиона точек в секунду.
- Программное обеспечение позволяет экспортировать чистые и точные наборы данных в PolyWorks®, Geomagic®, Cyclone®, RealWorks® и другие приложения для обработки.
- Легко устанавливается и перемещается, помещается в дополнительный кейс для ручной клади, одобренный для большинства внутренних авиалиний.
- Встроенный контроллер сканирования и 2 литий-ионных аккумулятора 14 В, 90 Втч, каждый из которых обеспечивает от 1,5 до 2 часов работы — позволяют работать без ноутбука и основного источника питания.
- Дополнительная система камер с цветным изображением, эквивалентным 60 мегапикселям, с автоматическим сопоставлением цветовых данных.
- Подключение по Wi-Fi.
- Прочная конструкция. Предназначен для работы в промышленных условиях и на открытом воздухе.
- Две модели — ближнего действия (SR) и среднего диапазона (IR) идеально подходят для приложений с высокой точностью.
- IR-модель имеет программно выбираемые параметры для более низкого уровня шума или большей дальности, что позволяет заказчику выбрать вариант, соответствующий требованиям работы.
Конфигурации сканеров Surphaser короткого (SR) и среднего (IR) диапазона
| Конфигурация | SR_100 | IR_100HQ4 | IR_100HS4 |
| Рекомендуемый рабочий диапазон (м) | 1 — 7 | 1 — 35 | 1 — 50 |
| Порог неопределенности (м) | 90 | 90 | 90 |
| Угловая неточность1,3 (угл. с) | 15 | 15 | 15 |
| Уровень шума1,2 (мм); Коэффициент отражения 90% | 0.024@ 4 м | 0.07@ 10 м | 0.16@ 10 м |
| Уровень шума1,2 (мм); Коэффициент отражения 10% | 0.088@ 4 м | 0.41@ 10 м | 0.3@ 10 м |
| Погрешность дальности3, (мм) | <0.3@ 3 м | <0.35@ 5 м | <0.7@ 15 м |
1 Все значения шума и неопределенности даны для уровня 1 сигма. 2 Шум дальности - локальное (кратковременное) изменение дальности, поверхность Ламберта. 3 Оценивается с целью наилучшего соответствия контрастности при скорости передачи данных 208 000 точек в секунду. 4 IR_100HQ и IR_100HS - программно выбираемые опции, основанные на той же модели оборудования IR_100HSX. Системные параметры могут быть изменены без уведомления.
Программное обеспечение Surphaser в комплекте
- Управление работой лазерного 3D сканера Surphaser.
- Автоматическое распознавание меток и регистрация сканирования на основе меток.
- Аппаратная самодиагностика сканера и самокалибровка.
- Сбор и сжатие необработанных данных в режиме реального времени.
- Анализ данных в режиме реального времени для контроля качества сканирования.
- Быстрое предварительное сканирование и выбор областей интереса на экране для сканирования высокой плотности.
- Обработка необработанных данных 3D-сканирования, включающая:
- Создание облака точек или интерполированной поверхности (сетки).
- Обширный набор фильтров для выделения интересующих областей и устранения недостоверных данных.
- Экспорт данных в стандартных отраслевых форматах.
- Автоматическое сопоставление цветного изображения с облаком точек.
Пакет SurphExpress также включает в себя:
ProcessC3D — утилита командной строки, позволяющая выполнять неконтролируемую обработку нескольких сканирований с использованием параметров, экспортированных из сеанса Interactive SurphExpress.
SurphView — отдельное приложение для просмотра данных сканирования в различных форматах, поддерживающее визуализацию очень больших объемов данных.
Спецификация Surphaser 100HSX
| Модель | Surphaser 100HSX |
| Тип Сканера | Фазовый сдвиг, полусферический сканер с полем зрения 360° × 270° |
| Метод измерения расстояния | По фазовому сдвигу |
| Длина волны лазера (нм) | 685 |
| Тип лазера | CW |
| Класс лазера (IEC EN60825-1:2007): | Класс 3R |
| Скорость сканирования (точек в секунду) | 208 000, 800 000 |
| Единица представления внутренних координат (мм) | 0,001 |
| Данные углового положения | |
| Внутренняя вертикальная угловая единица представления | 1 угловая секунда |
| Внутренняя горизонтальная угловая единица представления | 1 угловая секунда |
| Контроль плотности сканирования: выбирается программно | |
| Мин. вертикальная плотность точек (точек/градус) | 24 |
| Мин. горизонтальная плотность точек (точек/градус) | 10 |
| Макс. плотность точек по вертикали (точек/градус) | 90 |
| Макс. плотность точек по горизонтали(точек/градус) | 90 |
| Время сканирования полного объема (минуты, при разрешении 7200×7200) | 4,5 |
| Поле зрения (на сканирование, выбирается программно) | |
| Горизонтальный (максимум) | 360° |
| Вертикальный (максимум) | 270° |
| Вес с батареей (кг) | 11 |
| Размеры (Д×В×Ш), мм | 381 × 219 × 120 |
| Питание | 14-24 V DC, 45 W (без встроенного контроллера) 14-24 V DC, 55 W (со встроенным контроллером) |
| Минимальные системные требования | Windows 7/8/XP/Vista 32-bit или 64-bit; Процессор: 1,8 ГГц или выше, совместимый с Pentium; Системная память RAM 1 ГБ или больше, рекомендуется 2 ГБ; Порт USB 2.0 |
| Условия рабочей среды | От 5 °C до 45 °C, влажность воздуха — без конденсации влаги |
| Гарантия | 1 год |
