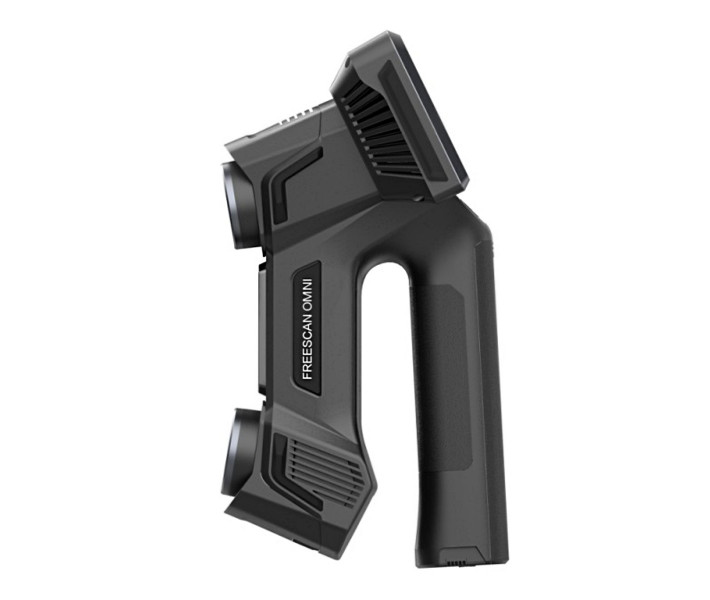

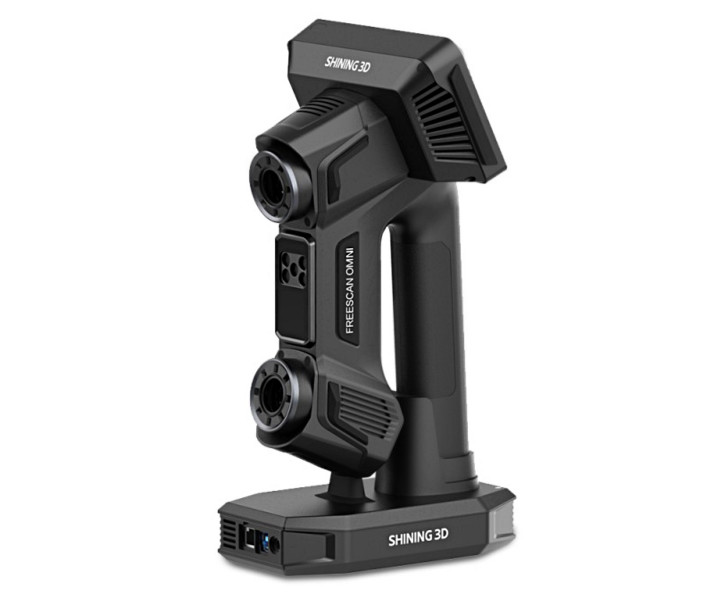

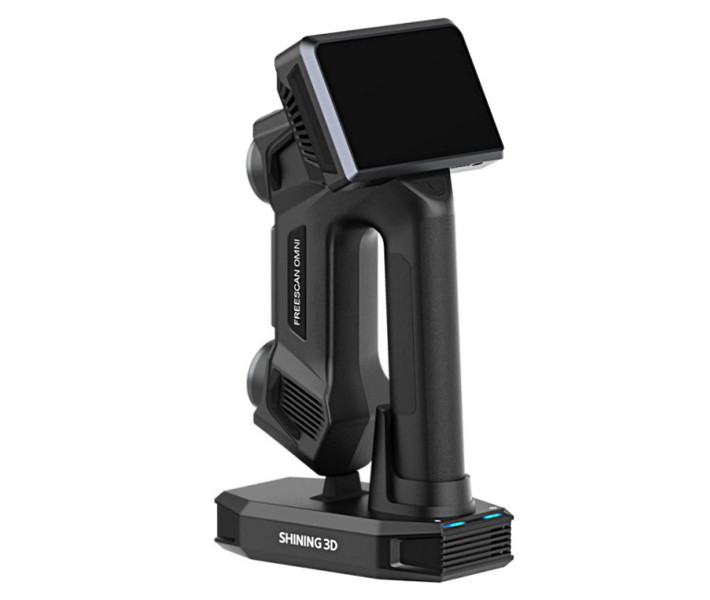

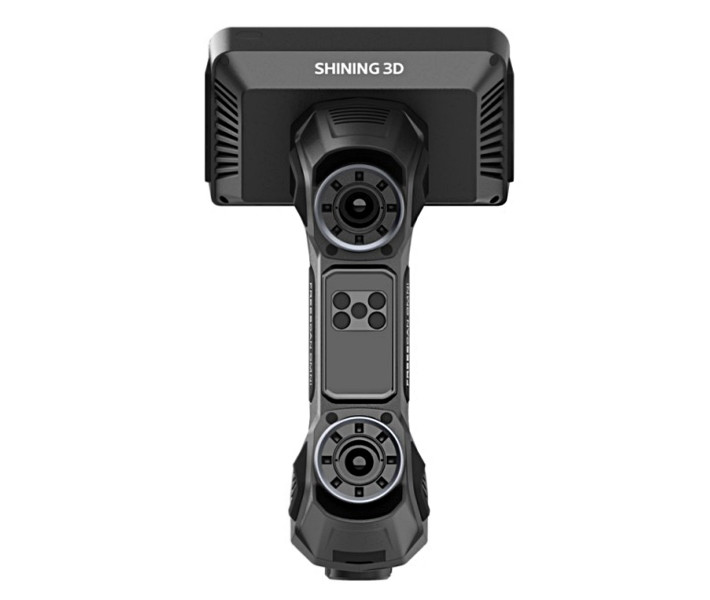

3D сканер SHINING 3D FreeScan Omni

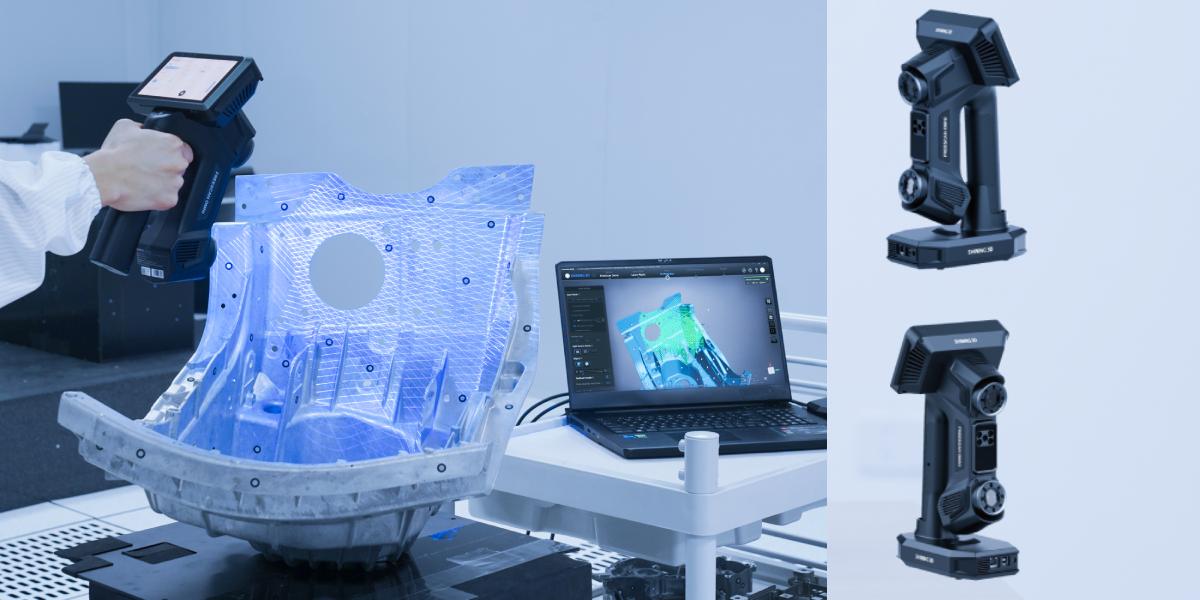

SHINING 3D FreeScan Omni – 91 лазерная линия для быстрого сканирования

3D сканер SHINING 3D FreeScan Omni представляет собой передовое профессиональное решение для трёхмерного захвата и инспекции: лёгкий (≤ 1,1 кг) беспроводной ручной сканер с высокой точностью (0,02 мм) и встроенными средствами анализа и отчётности. Он позволяет эффективно переводить реальные объекты в цифровую модель с максимальной оперативностью и надёжностью, сочетая промышленные требования и мобильность рабочего процесса. Высокое качество аппаратной части и большой экран позволяет не только быстрое сканирование, а и автономную обработку цифровых копий. SHINING 3Д сканер позволит значительно повысить скорость и качество обработки даже сложных и больших поверхностей.

Технические параметры

Ключевые технические параметры FreeScan Omni позволяют говорить о нём, как о настоящей метролого-инспекционной системе:

• Точность сканирования: 0,02 мм.
• Объёмная точность (volumetric accuracy) = 0,02 + 0,03 мм/м.
• При использовании встроенной видеофотограмметрии (VPG) — объёмная точность = 0,02 + 0,015 мм/м.
• Скорость сканирования до 7 619 000 точек/сек.
• Максимальное поле обзора (FOV) лазером = 580 × 650 мм.
• Глубина резкости (depth-of-field) = 170 … 1000 мм (работает до ~830 мм эффективной зоны).
• Работа в беспроводном режиме и проводном, съёмные аккумуляторные блоки.
• Вес устройства ≤ 1,1 кг.

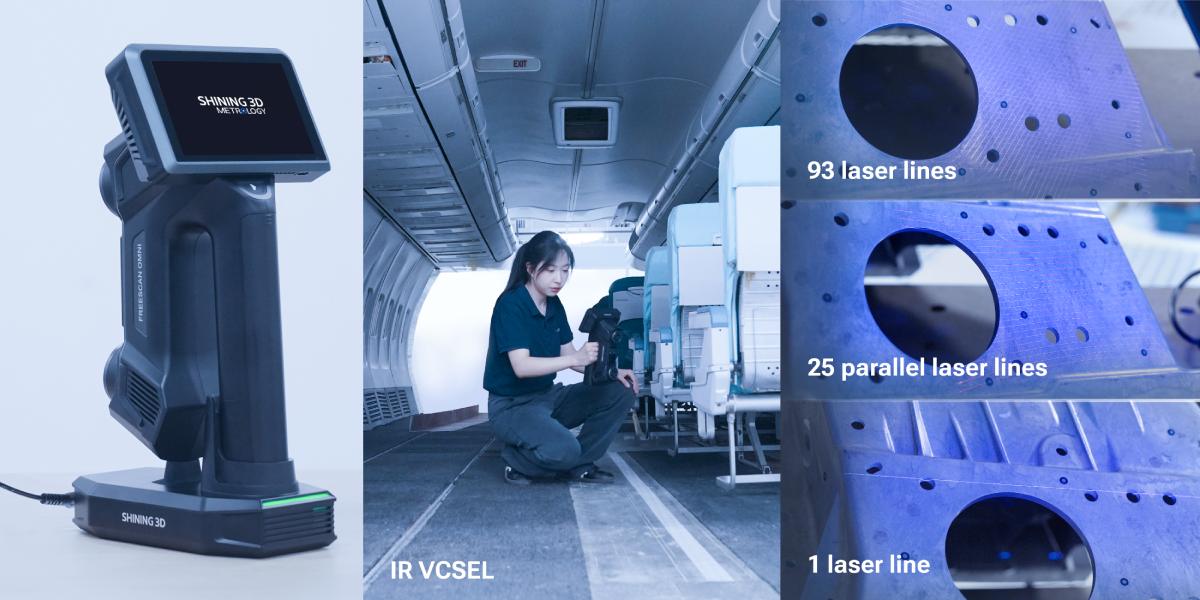

• Несколько режимов сканирования: высокоскоростной (93 лазерные линии), режим детальной съёмки (25 параллельных линий), режим глубоких карманов (1 линия), IR-режим без маркеров.
• Совместимость с ведущим ПО: Geomagic Control X, PolyWorks, Geomagic Design X и др.

Особенности и преимущества по сравнению с другими моделями SHINING 3D

Преимущества FreeScan Omni выделяются на фоне предыдущих моделей марки SHINING 3D (например, серии FreeScan Combo, UE и др.):

• Беспроводной контроль – в отличие от многих аналогов данной серии устройство позволяет работать без постоянного подключения к компьютеру, что увеличивает удобство на производственных площадках или при инспекции на выезде.

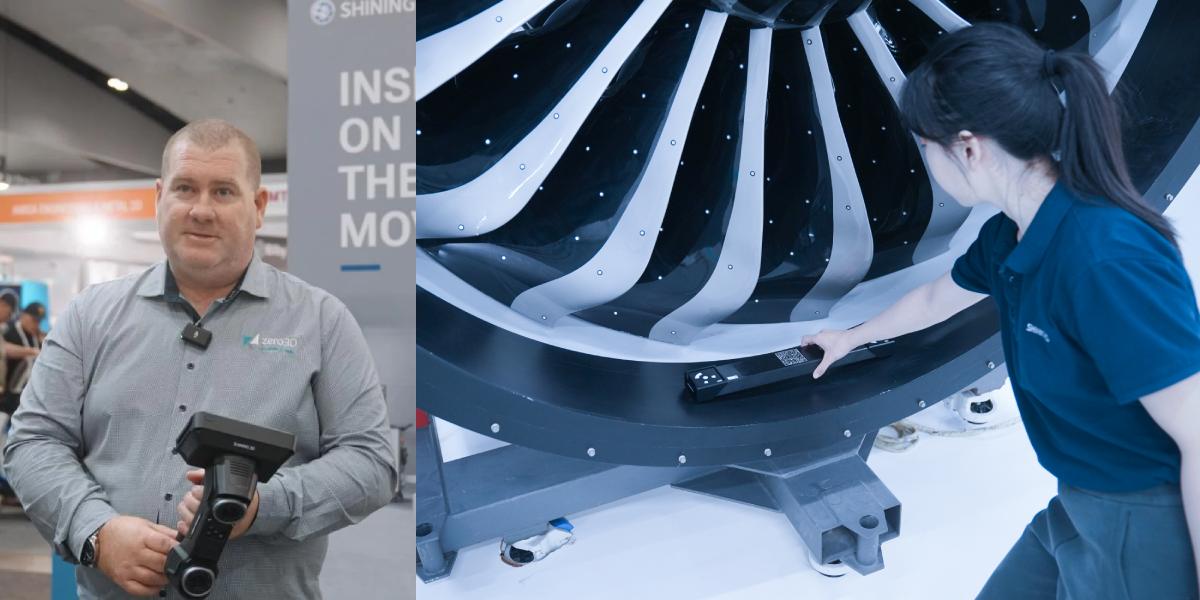

• Интегрированная видеофотограмметрия (VPG) исключает необходимость использования кодированных маркеров, что значительно ускоряет подготовку к сканированию крупных объектов.
• Высокая скорость и широкий диапазон режимов (93 линии, 25 линии, 1 линия, IR) дают универсальность: можно охватывать как объекты крупного масштаба, так и сложные участки с тонкой геометрией.
• Метролого-калиброванная точность (сертификация по стандарту VDI/VDE 2634 Part 3, лаборатория ISO 17025).
• Лёгкий вес (≤ 1,1 кг) и мобильность делают устройство удобным для длительной работы вручную, в отличие от более тяжёлых стационарных систем.

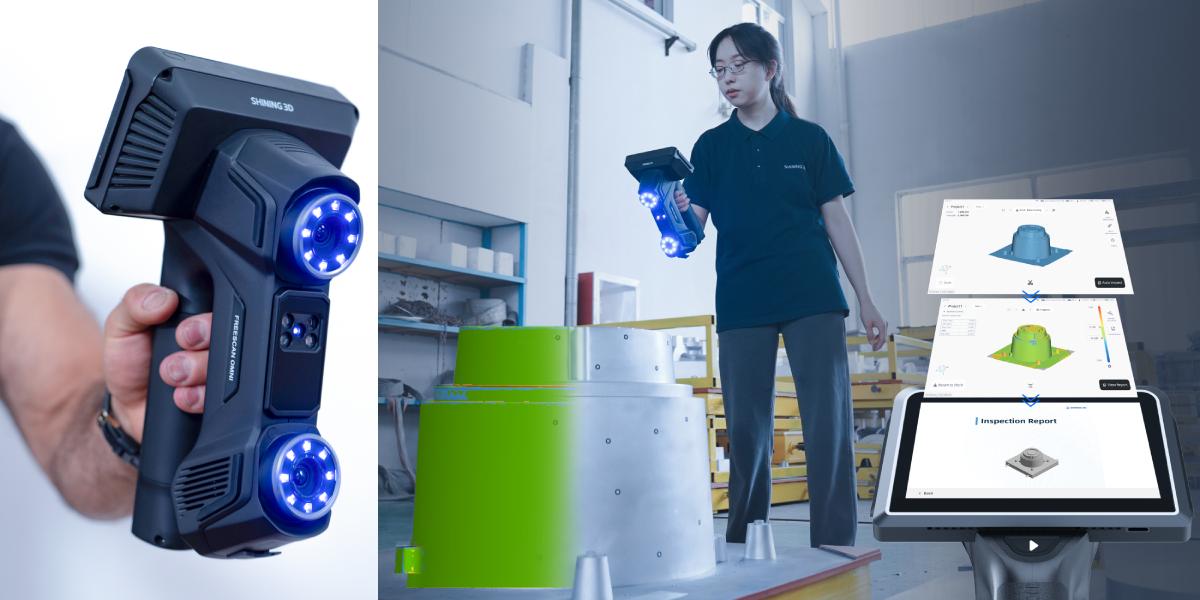

• Полный цикл «сканирование → облако точек → инспекция → отчёт» реализуется прямо на устройстве или с минимальной поддержкой ПК, что снижает время обработки данных.

Области использования FreeScan Omni

FreeScan Omni наиболее целесообразен там, где требуется сочетание мобильности, высокой точности и скорости съёмки.

• Автомобильная промышленность: контроль поверхностей кузова, ремонт деформаций, обратное проектирование деталей.
• Машиностроение и тяжёлая индустрия: инспекция узлов, крупногабаритных компонентов, оборудования, где важно быстрое измерение на площадке.
• Энергетика и инфраструктура: съёмка станков, турбин, металлоконструкций, локализованных на выезде.
• Производство и качество: inline-инспекция, проверка геометрии деталей, сравнение с CAD-моделью.
• Образование и научно-исследовательские центры: где необходимо универсальное решение для сканирования объектов различного формата.

Для каких задач подходит SHINING 3D FreeScan Omni

• Быстрая цифровизация крупноразмерных объектов с высокой точностью (например, корпус машины, машинная база).
• Инспекция и сопоставление с эталонной CAD-моделью: выявление отклонений, контроль размеров, вертикальных/горизонтальных разрывов.
• Обратное проектирование (reverse engineering): получение облака точек, экспорта форматов STL/OBJ и дальнейшая обработка.
• Контроль качества в серийном производстве: измерение больших партий с минимальной установкой и подготовкой.
• Работа на площадке, в полевых условиях: мобильный режим, аккумуляторная работа, беспроводное подключение.

Короткие рекомендации по использованию FreeScan Omni

1. Перед сканированием убедитесь, что поверхность объекта подготовлена (по возможности устранены сильные отражения, при необходимости применена матирующая обработка).
2. Выберите соответствующий режим сканирования: высокоскоростной для общей формы, детальный режим — для интенсивной геометрии, режим 1 линия или IR-режим — для узких/глубоких участков.
3. При крупном объекте включите режим VPG и используйте калибровочную штангу для максимальной объёмной точности.
4. Контролируйте расстояние до объекта (рекомендованная глубина резкости 170–1000 мм) и положение датчика, чтобы обеспечить оптимальное поле обзора.
5. Используйте совместимое программное обеспечение для обработки облака точек, создания отчётов и интеграции с CAD/CAx системой.
6. Обеспечьте достаточное питание: при длительной работе с аккумулятором заменяйте батареи заранее, чтобы избежать простоев.
7. Храните и обслуживайте устройство согласно рекомендациям производителя, включая периодическую калибровку, чтобы поддерживать заявленную точность.

Технические характеристики SHINING 3D FreeScan Omni

Видеообзор работы SHINING 3D FreeScan Omni

3D сканер FreeScan Omni от SHINING 3D — это высокоточное, мобильное, универсальное решение для профессионального трёхмерного сканирования и инспекции. Если вы ищете инструмент, который обеспечит надёжные измерения, ускорит рабочие процессы и расширит возможности вашего производства или исследовательской деятельности — рекомендуем ознакомиться с подробной спецификацией, обратиться к нашим менеджерам для консультации и сделать выбор в пользу оптимального оборудования.
