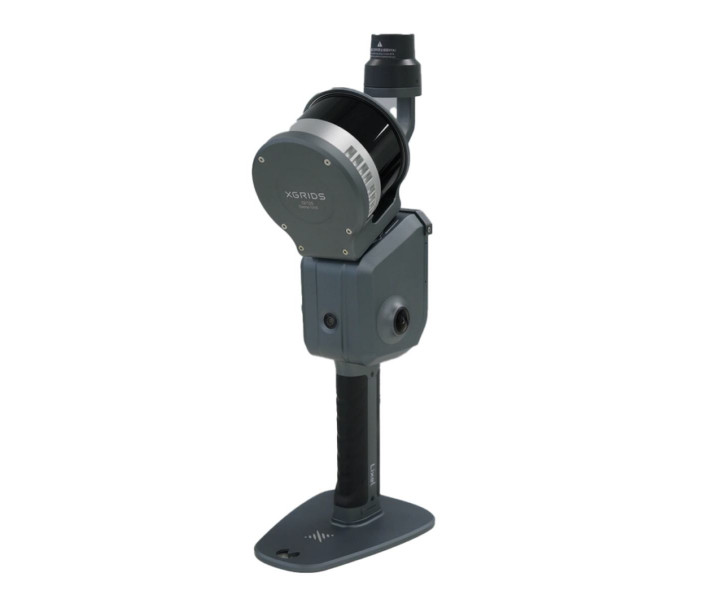

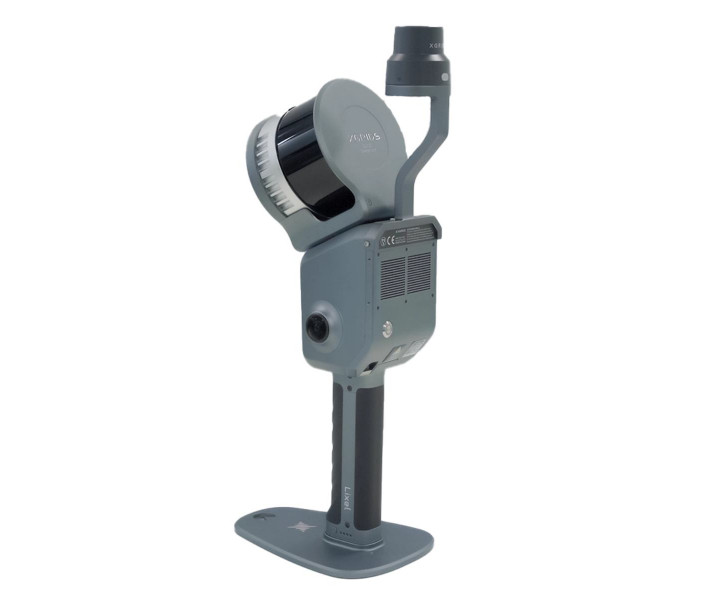

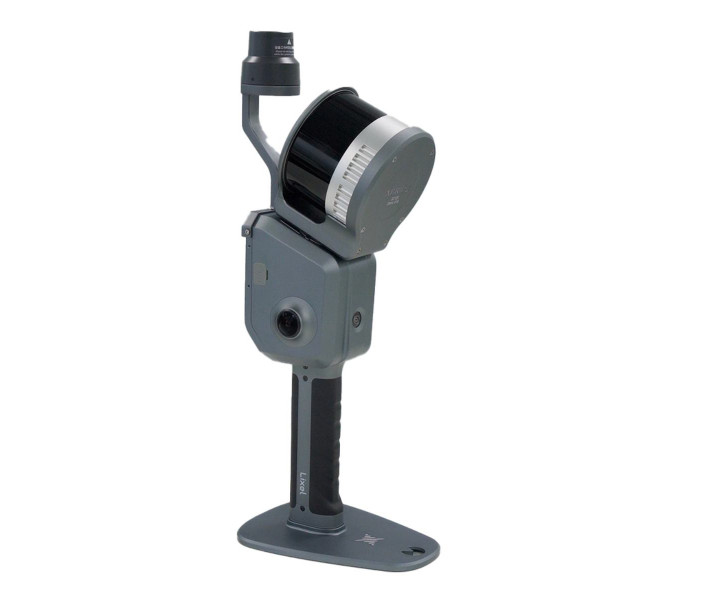

3D сканер XGRIDS L2 Pro 16/120 Standard Package

3D сканер с цветными камерами XGRIDS L2 Pro 16/120 Standard Package

3D сканер с цветными камерами  и лидаром XGRIDS L2 Pro 16/120 — это передовой ручной лазерный сканер. Он меняет предстваление о традиционном в 3D-сканировании. Устройство совмещает сканирование и моделирование в реальном времени.  Полученные данные не нуждаются в постобработке, их можно использовать сразу после сканирования. Компактный 3D сканер  оснащен визуальными сенсорами. Также в нем есть инерционные измерительные блоки (IMU). В работе сканера используется искусственный интеллект.

Инновационные возможности устройства с Искусственным интелектом

Сканер обеспечивает высококачественные данные облаков точек в реальном времени. Данные настолько точны, что могут конкурировать с результатами после постобработки. Это открывает новую эру "нулевой постобработки" для SLAM-устройств (Simultaneous Localization and Mapping). Такой подход значительно ускоряет рабочий процесс и повышает общую эффективность.

Ключевые преимущества XGRIDS L2 Pro 16/120

• Быстрая запись и мгновенный визуальный контроль: это идеально подходит для полевых работ.
• Реальная цветовая модель: она востребована в архитектуре, ГИС, VR и строительстве.
• Портативность и автономность: это компактное устройство не требует большого штатива.
• Высокая точность и плотность данных: сканер обеспечивает 1 мм/точку. Плотность данных достигает 1 млн точек/м².
• IP54 (пыль, капли): эта степень защиты достаточна для большинства условий. Однако, она не предназначена для сильного дождя или грязи.
• Погрешность геопозиции: сканер без RTK уступает тахеометру по точности геопозиции. Однако, погрешность составляет всего ±3 см. Это находится в пределах допустимых значений.

Уникальность и принцип работы XGRIDS L2 Pro 16/120 Standard Package

Уникальность Lixel L2 Pro заключается в его способности обеспечивать настоящий SLAM в реальном времени. Устройство мгновенно выводит данные облаков точек. Эти данные сразу готовы к использованию. Нет задержек на постобработку. Эффект окрашивания в реальном времени достигает качества, сравнимого с обработанными данными. Это обеспечивает мгновенную готовность данных для дальнейшего применения.

Принцип работы сканера Lixel L2 Pro

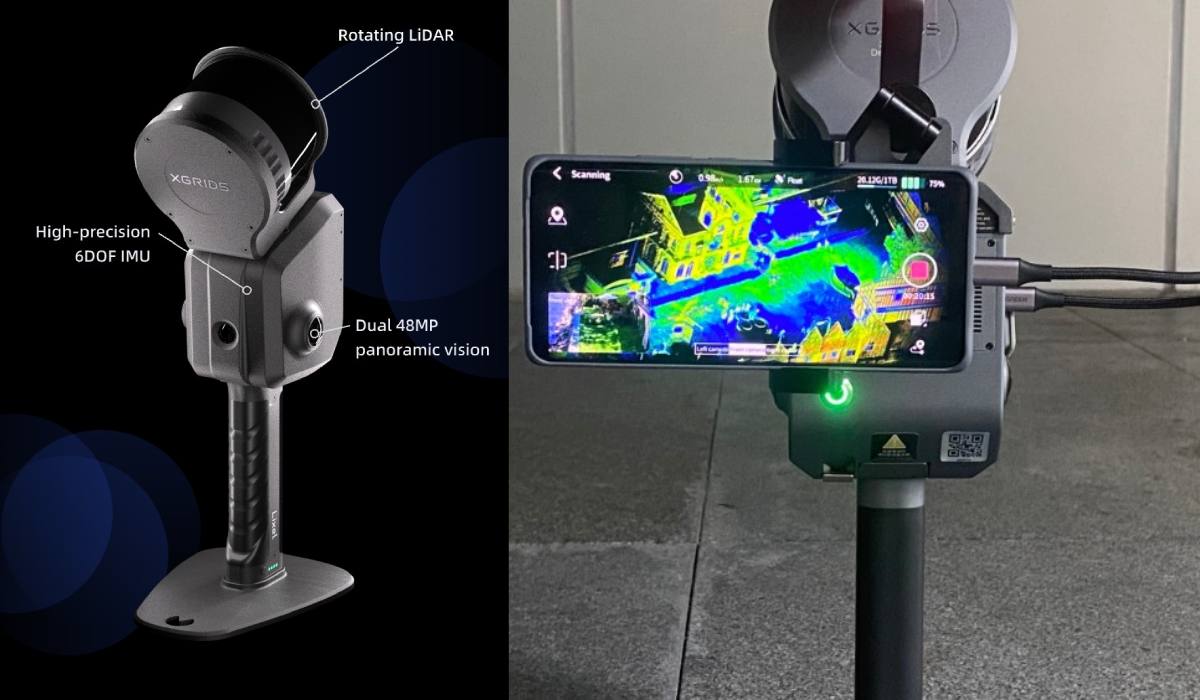

Принцип работы сканера Lixel L2 Pro базируется на полной интеграции. Также используется глубокая оптимизация обновленных сенсоров. Он оборудован вращающимся сканером. В нем есть высокоточный IMU с 6 степенями свободы. Эти элементы сочетаются с визионными модулями и искусственным интеллектом. Это позволяет получать точные и детальные данные об окружении. Система обеспечивает стабильную и надежную навигацию. Это работает даже в сложных условиях. Панорамное зрение имеет разрешение 2×48 Мегапикселей. Оно позволяет получать высококачественные изображения. Нет необходимости использовать внешние камеры.

Отличия XGRIDS L2 Pro от Surphaser

Как работает Surphaser

Surphaser — это гелиосферический лазерный сканер с фазовым смещением. Лазер и система зеркал вращаются в двух плоскостях. Это 360° вертикально и 270° горизонтально. Он отражает лазерный луч. Сканер фиксирует точную геометрию объектов. Результат — это плотный облачный набор точек. Его точность достигает субмиллиметровых значений.

Как работает XGRIDS L2 Pro

Компактный SLAM-сканер сочетает 360° LiDAR датчик. Он имеет стерео/панорамные камеры (56 млн пикселей). В процессе сканирования прибор выполняет SLAM-алгоритмы. Это нужно для построения модели в реальном времени. Сканер обеспечивает цветную 3D-модель с сантиметровой точностью. XGRIDS не вращает зеркала как Surphaser. Он использует мобильное позиционирование. Также он применяет движение пользователя. Постоянная обработка данных гарантирует точный результат.

Этапы сканирования с помощью XGRIDS L2 Pro

1. LiDAR-сканирование

LiDAR (лазерный дальномер) излучает импульсы инфракрасного лазера (905 нм). Это происходит во все стороны. Применяется вращающийся модуль. Когда импульс отражается от объекта, сканер измеряет время возврата сигнала. Это нужно для вычисления расстояния до него. Так формируется «облако точек». Оно представляет трехмерную модель пространства.

2. Цифровая камера для цвета

Встроенные 48 МП панорамные камеры захватывают цветные изображения сцены. Эти изображения привязываются к LiDAR-облаку. Это создает цветную трехмерную модель (RGB-точки).

3. IMU + AI-SLAM

Интегрированный инерционный модуль (IMU) отслеживает движение. Он также определяет ориентацию устройства. Благодаря алгоритмам SLAM (Simultaneous Localization And Mapping), сканер точно определяет собственное положение. Это работает даже без GPS.

4. Обработка данных в реальном времени

Встроенный компьютер мгновенно объединяет данные. Он использует информацию с LiDAR, камер и IMU. Так формируется цветная точечная модель. Нет необходимости в дальнейшей «серьезной» постобработке. Четыре мощных алгоритма дают выдающийся результат.

Получение готовых цифровых моделей

Для получения готовых к использованию цифровых моделей выполняются следующие действия:

• Включение: происходит вращение LiDAR-модуля (около 10 секунд). Устанавливается связь с камерой/IMU.
• Начало сканирования: лазер движется и отправляет импульсы. Параллельно снимаются панорамы.
• AI + SLAM: данные собираются в реальном времени. На телефоне или планшете видна дальность и цветное облако.
• Сохранение облака: облако сохраняется в файл формата .las. Далее происходит обработка в Lixel Studio / CyberColor.

Ключевые характеристики и преимущества сканера XGRIDS L2 Pro 16/120

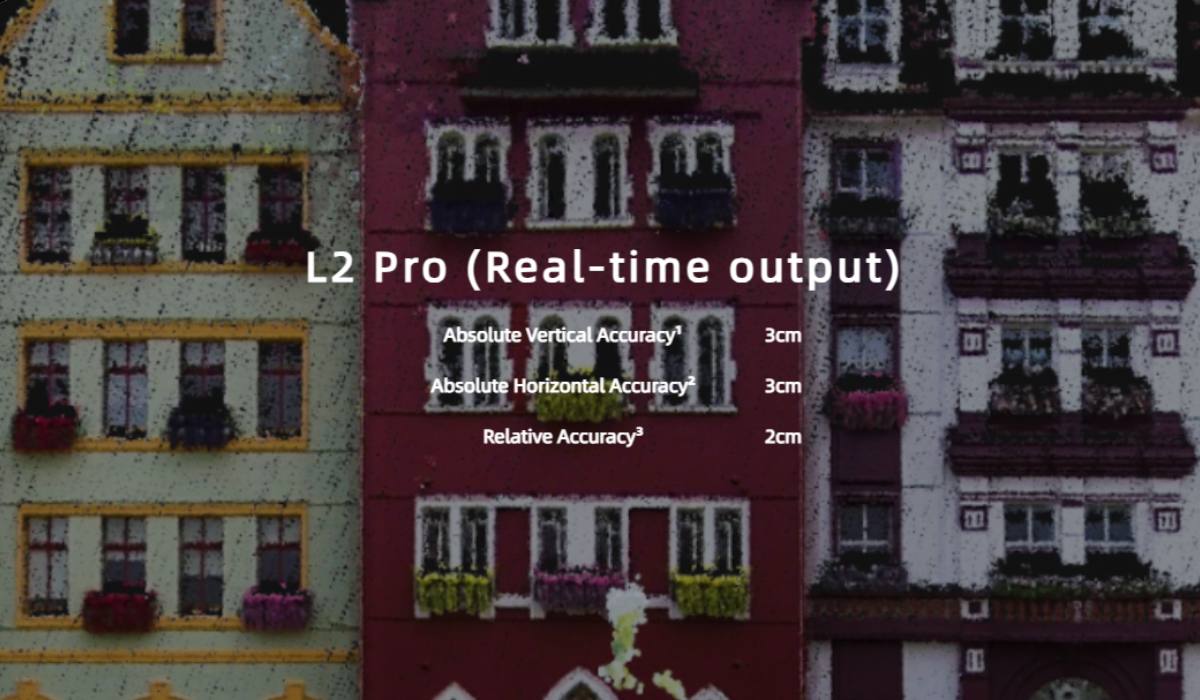

Высокая точность

Lixel L2 Pro демонстрирует высокие показатели точности. Абсолютная вертикальная и горизонтальная точность (RMSE) составляет 3 см (без RTK и на расстоянии менее 100 м). Точность измерения (RMSE) составляет 2 см (для расстояний между двумя точками менее 100 м). Точность обработки еще выше. Абсолютная вертикальная и горизонтальная точность (RMSE) с GCP/RTK менее 100 м также составляет 3 см. Точность измерения (RMSE) при обработке достигает 1 см. Повторяющаяся точность (RMSE) составляет 2 см.

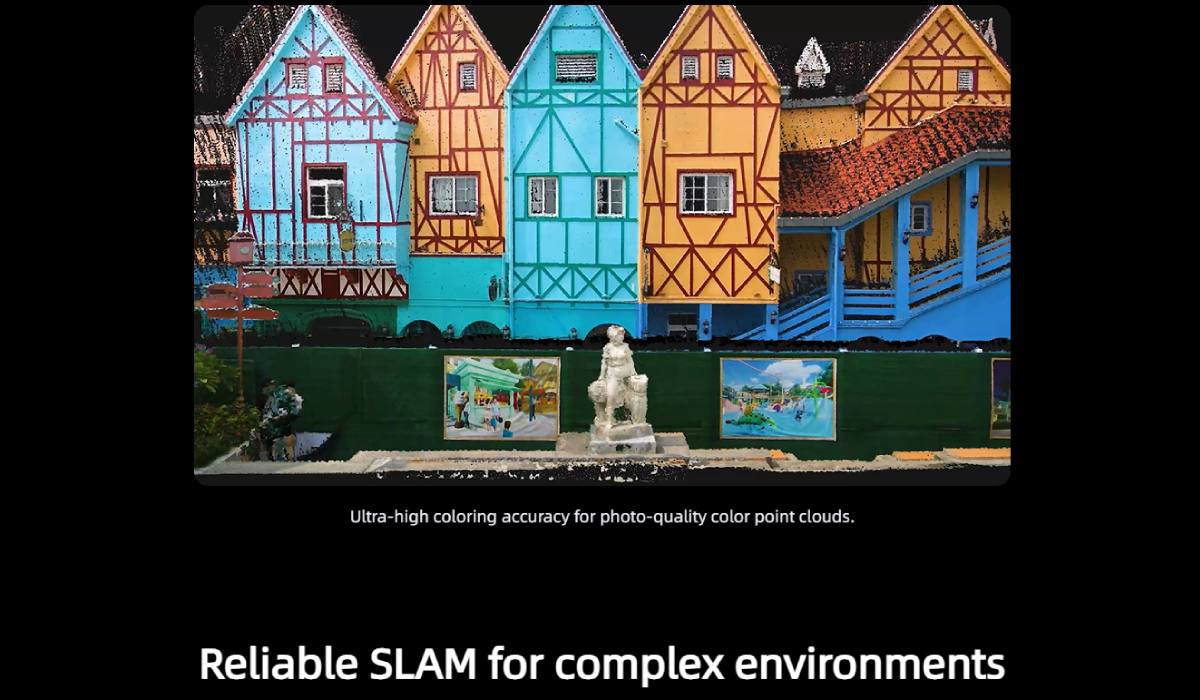

Ультратонкие облака точек

Благодаря уникальному алгоритму LixelUpSample™ устройство генерирует облака точек фотографического качества. Шаг составляет 1 мм. Это создает плотные облака точек с 1 миллионом точек на квадратный метр. Толщина облака точек составляет 0.5 см. Это обеспечивает высокую точность при картографировании и рисовании линий.

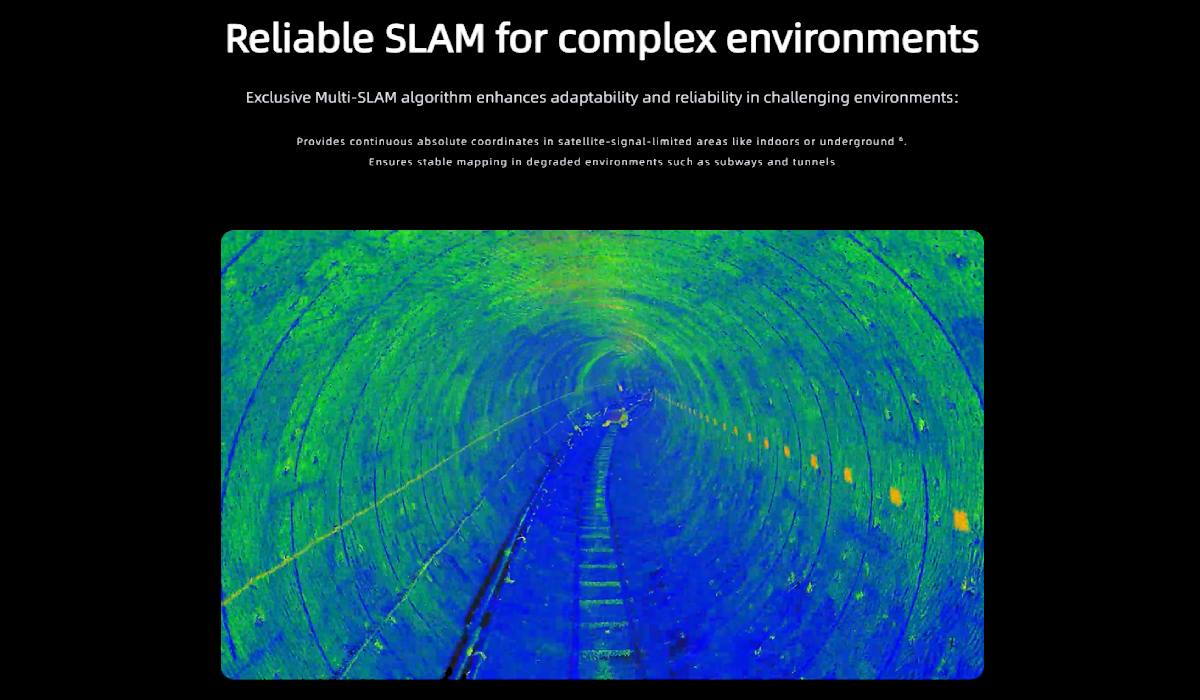

Надежность в сложных средах

Эксклюзивный алгоритм Multi-SLAM значительно улучшает адаптивность. Он повышает надежность устройства в условиях с ограниченным спутниковым сигналом. К таким условиям относятся помещения, подземные пространства, метро и туннели. Алгоритм обеспечивает непрерывное получение абсолютных координат. Он гарантирует стабильное картографирование.

Дополнительные характеристики

• Широкий диапазон действия: сканер работает в диапазоне от 0.5 м до 120 м / 0.5 м до 300 м.
• Высокая скорость сканирования: частота сканирования составляет 320 000 или 640 000 точек/с.
• Длительное время работы: время непрерывной работы устройства составляет 90 минут.
• Вес: 3D сканер XGRIDS L2 Pro 16/120 весит всего 1.6 кг.

Удобный рабочий процесс

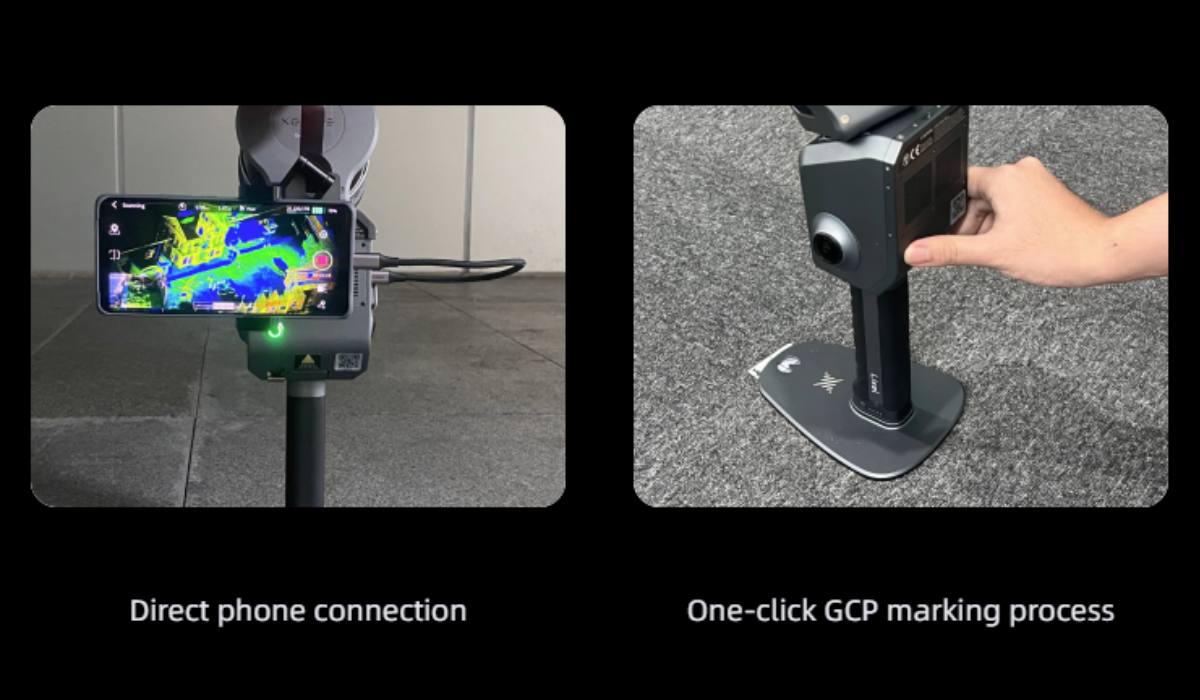

Устройство поддерживает отчет по точной верификации. Оно имеет прямое подключение к телефону. Процесс маркировки контрольных точек GCP выполняется в один клик.

Интерфейсы и память

Lixel L2 Pro оснащен интерфейсом USB 3.1 Gen2. Он имеет встроенный SSD на 1 ТБ.

Беспроводные соединения

Поддерживается WiFi (802.11a/b/g/n/ac) и Bluetooth.

Степень защиты

Устройство имеет степень защиты IP54. Это обеспечивает его защищенность от капель в небольшом количестве.

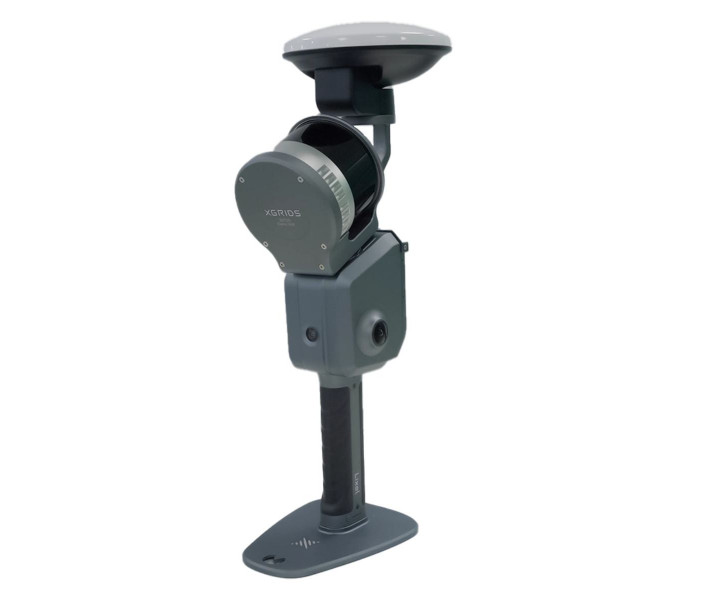

Поддержка RTK

Lixel L2 Pro поддерживает слияние RTK в реальном времени. Стандартный RTK поддерживает каналы GPS L1/L2/L5, GLONASS L1/L2, BDS B1/B2/B3, Galileo E1/E5a/E5b/E6b. Горизонтальная точность составляет 0.8 см + 1 ppm. Вертикальная точность составляет 1.5 см + 1 ppm. Геодезический RTK имеет аналогичные характеристики.

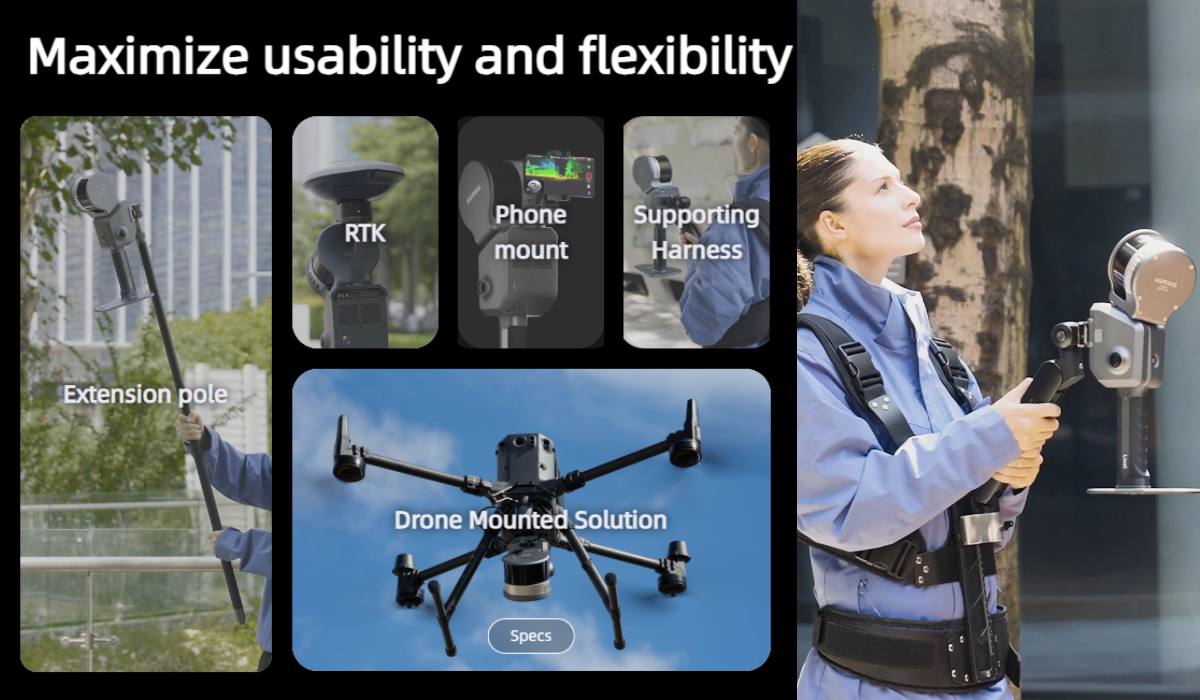

Вспомогательные аксессуары*

• В комплекте или как дополнительные аксессуары могут быть доступны:
• Рюкзак со стабилизирующим креплением (60x60x15 см, 2.5 кг).
• Рюкзак с мягкой подкладкой (5x35x25 см, 2.7 кг).
• Удлинительный стержень 2 м.
• Крепление для мобильного телефона.
• Пластина контрольной точки.
• Транспортный кейс (42x34x18 см, вес с системой 6.6 кг).

*Производитель может без уведомления менять комплектацию. Уточняйте комплектацию с менеджером в процессе обработки заказа.

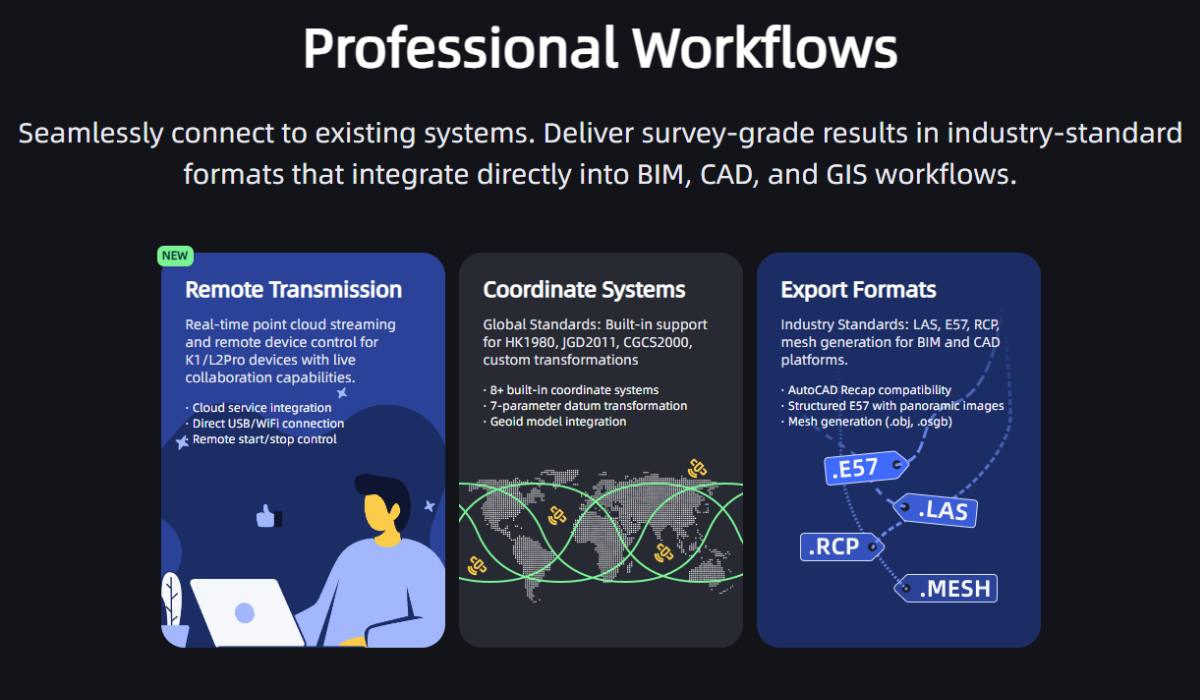

Программное обеспечение

Для полноценной работы с 3D сканером XGRIDS L2 Pro 16/120 предусмотрен комплекс программного обеспечения. Оно значительно расширяет его функциональность.

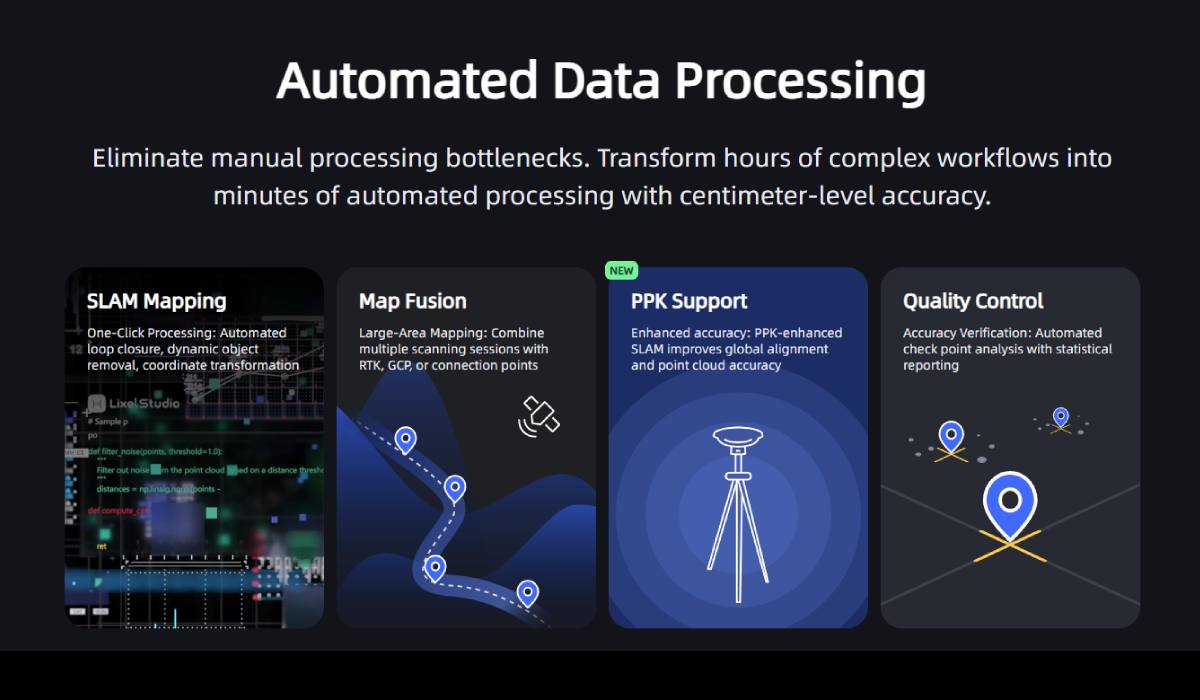

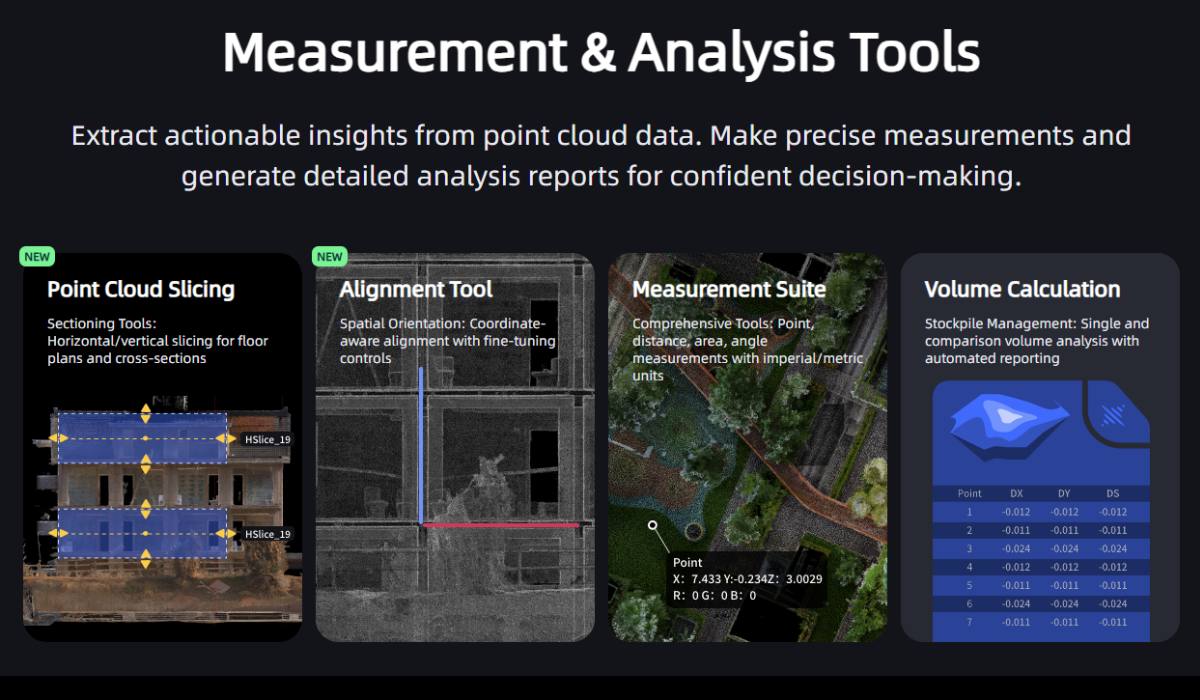

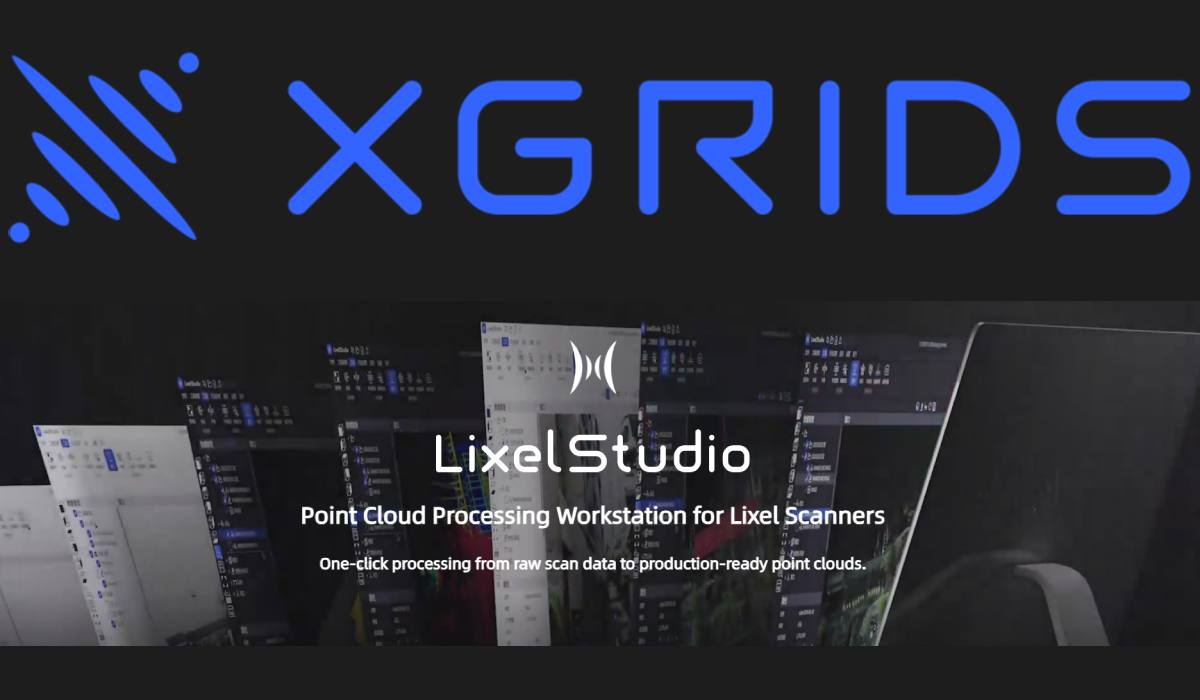

LixelStudio 3.0 — это основное настольное программное обеспечение. Оно предназначено для профессиональной обработки облаков точек. С его помощью вы можете импортировать данные сканирования. Можно выполнять их фильтрацию, регистрацию и оптимизацию. Программа позволяет создавать высокоточные 3D-модели. Она также поддерживает экспорт данных в различные форматы. Это обеспечивает совместимость с другим ПО.

Lyxel Cyber Color — это мощное приложение. Оно специализируется на создании иммерсивных 3D-сценариев. Программа позволяет раскрашивать облака точек. Вы можете генерировать фотореалистичные визуализации. Это особенно полезно для презентаций или виртуальных туров. Lyxel Cyber Color использует передовые алгоритмы. Они обеспечивают высокое качество цветопередачи и детализации.

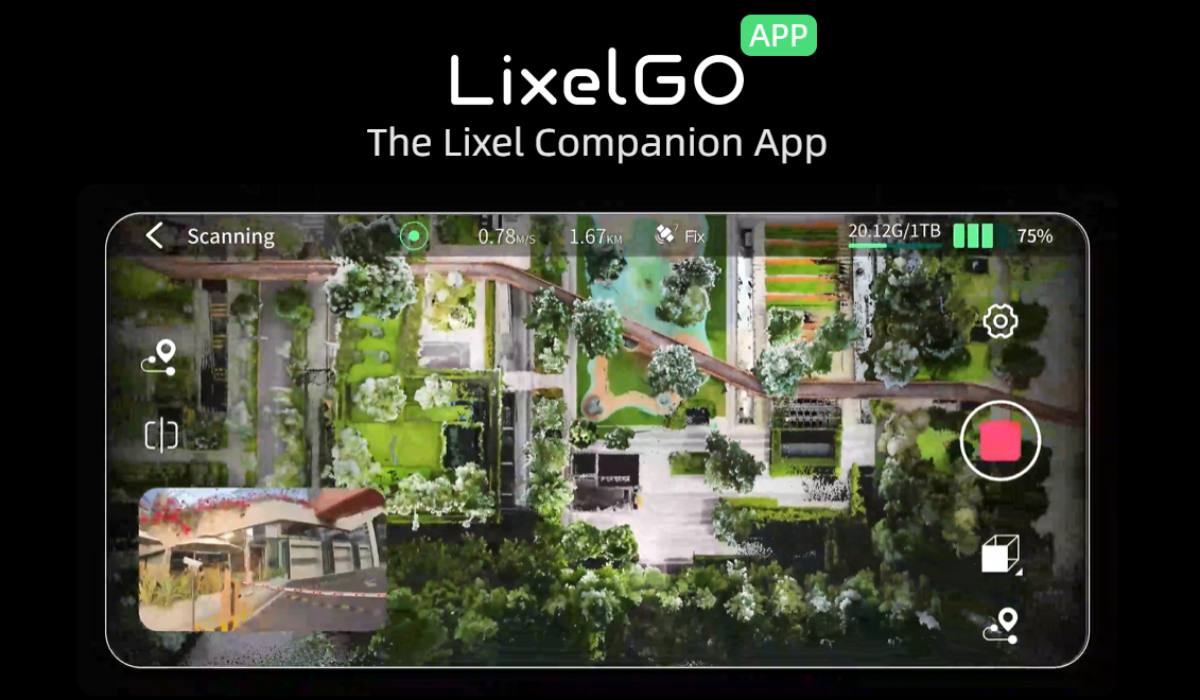

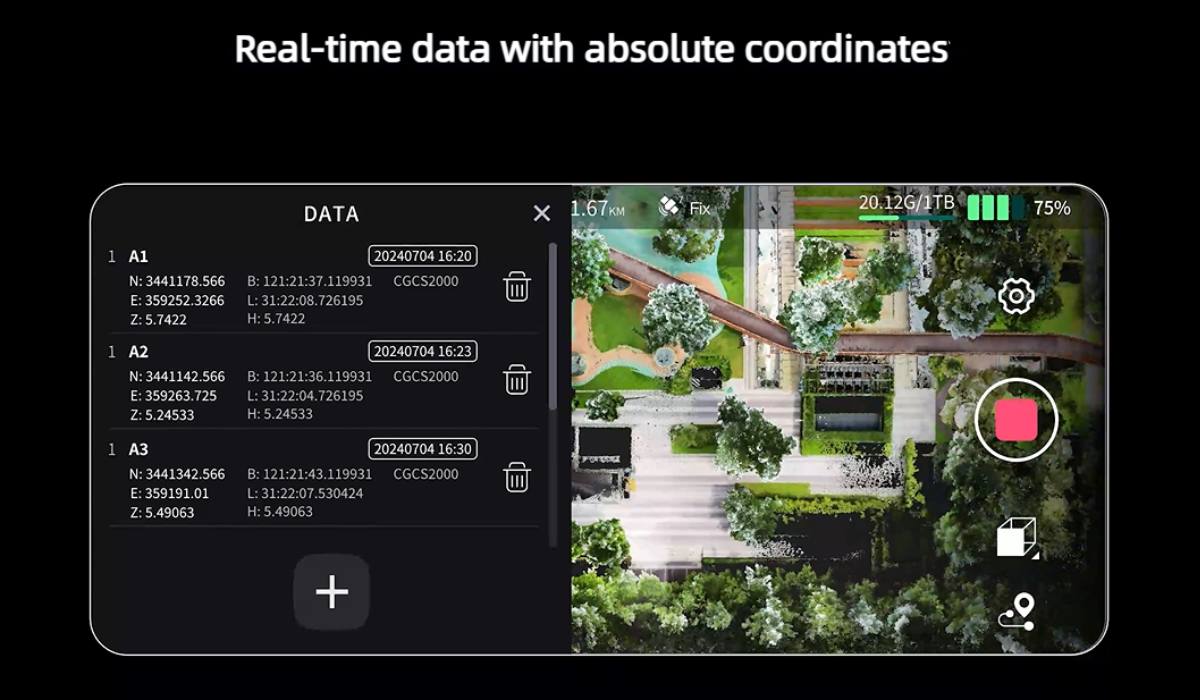

Lixel GO — это мобильное приложение. Оно обеспечивает удобное управление XGRIDS L2 Pro 16/120 прямо с вашего смартфона или планшета. С помощью Lixel GO вы можете запускать и останавливать сканирование. Можно контролировать процесс в реальном времени. Приложение отображает предварительный просмотр облака точек. Это позволяет оперативно проверять качество данных. Также можно настраивать параметры сканирования. Lixel GO облегчает полевые работы. Оно делает процесс сканирования более интуитивно понятным и эффективным.

Использование этих программных продуктов вместе с XGRIDS L2 Pro 16/120 создает полноценную экосистему. Она позволяет получать, обрабатывать и визуализировать 3D-данные на высочайшем уровне.

Применение 3D сканера XGRIDS L2 Pro 16/120

Этот сканер, благодаря своей портативности, точности и возможности работать в реальном времени, становится незаменимым инструментом во многих областях, где требуется быстрое и качественное получение 3D-данных.

Архитектура и строительство

• Создание точных 3D-моделей зданий и сооружений для проектирования и реконструкции.
• Документирование фактического состояния объектов (as-built documentation).
• Контроль качества строительства и выявление отклонений от проекта.
• Планирование и управление пространством внутри помещений.
• Создание поэтажных планов и схем расположения.
• Мониторинг деформаций и изменений конструкций.
• Оценка объемов работ и материалов.

Геодезия и картография

• Топографическое картографирование и создание цифровых моделей местности (ЦММ).
• Геопространственное моделирование и анализ.
• Создание высокоточных карт и планов.
• Обследование территорий для различных целей.

Сельское и лесное хозяйство

• Обследование лесных массивов для оценки запасов древесины и планирования вырубок.
• Мониторинг роста и состояния сельскохозяйственных культур.
• Планирование и оптимизация ирригационных систем.
• Создание цифровых моделей рельефа для анализа почв.

Умные города и городское планирование

• Создание цифровых двойников городов (Digital Twin) для управления инфраструктурой.
• Планирование развития городской среды и транспортных потоков.
• Мониторинг состояния дорог, мостов и других городских объектов.
• Анализ городской застройки и плотности населения.

Инженерные изыскания и инфраструктура

• Изучение геологических и геоморфологических особенностей территории.
• Проектирование и прокладка коммуникаций (трубопроводов, кабелей).
• Инспекция и техническое обслуживание объектов инфраструктуры (электросети, железные дороги).
• Мониторинг состояния мостов, плотин и других инженерных сооружений.

Промышленность и производство

• Контроль качества продукции и деталей.
• Обратное проектирование (Reverse Engineering) для создания 3D-моделей существующих объектов.
• Моделирование производственных линий и цехов.
• Инвентаризация оборудования и помещений.

Нефтегазовая отрасль

• Обследование буровых платформ и объектов инфраструктуры.
• Мониторинг состояния трубопроводов и резервуаров.
• Планирование работ по техническому обслуживанию и ремонту.

Фильмы, игры и виртуальная реальность (VR/AR)

• Создание детализированных 3D-моделей объектов и окружений для компьютерной графики.
• Разработка реалистичных игровых миров и виртуальных сцен.
• Сканирование актеров и объектов для создания цифровых двойников.
• Создание контента для приложений дополненной и виртуальной реальности.

Археология и культурное наследие

• Документирование и сохранение исторических памятников и артефактов.
• Создание 3D-моделей руин, зданий и раскопок.
• Виртуальная реконструкция утраченных объектов.

Безопасность и криминалистика

• Документирование мест преступлений и происшествий.
• Восстановление 3D-сцен для анализа и расследований.
• Научные исследования и образование:
• Сбор данных для различных научных проектов.
• Обучение студентов работе с 3D-сканированием и обработкой данных.

Видеобзор 3Д сканера с 2 камерами XGRIDS L2 Pro
