Описание
Картридж Formlabs BioMed Clear Resin 1 л
Фотополимерная смола BioMed Clear Resin — сертифицированный USP Class VI полимер, изготовленный из смеси сложных эфиров метакриловой кислоты и фотоинициаторов.
Светоотверждаемый полимерный материал, предназначенный для аддитивного производства медицинских, биосовместимых, прозрачных и жестких деталей для длительного контакта с поверхностью (более 30 дней). Используется для изготовления медицинских устройств и компонентов для 3D-печати, которые требуют водостойкости, высокой ударной вязкости и совместимости с обычными методами стерилизации.
BioMed Clear Resin — твердый, прочный материал для биосовместимых изделий, требующих длительного контакта с кожей или слизистой оболочкой. Подходит для для 3D печати изделий, требующих износостойкости и низкого водопоглощения с течением времени в таких областях:
- печать медицинских устройств и их компонентов;
- инструменты хирургического планирования и подбора размеров имплантов;
- устройства доставки лекарств;
- биопроцессорное оборудование;
- исследования и разработка.
Используйте специальные аксессуары для BioMed Clear Resin. Для соответствия биосовместимости BioMed Clear, требуется специальный резервуар для смолы, строительная платформа, Form Wash и отделочный комплект, который не следует смешивать с любыми другими смолами.
Formlabs стремится к тому, чтобы каждое медицинское учреждение имело доступ к новейшим инструментам для обеспечения наилучшего обслуживания пациентов. Смолы BioMed от Formlabs являются биосовместимыми, совместимыми с ISO 13485, материалами медицинского класса, разработанными для медицинских работников во всем мире. Эти медицинские материалы могут быть использованы для применений, которые требуют контакта кожи пациента и слизистой оболочки.
Данные о свойствах BioMed Clear Resin:
| Механические свойства | Постотвержденная1,2 | Метод |
| Предел прочности на растяжение | 52 MPa | ASTM D638-10 (Type IV) |
| Модуль Юнга | 2080 MPa | ASTM D638-10 (Type IV) |
| Относительное удлинение | 12% | ASTM D638-10 (Type IV) |
| Прочность на изгиб при 5% деформации | 84 MPa | ASTM D790-15 (Method B) |
| Модуль упругости при изгибе | 2300 MPa | ASTM D790-15 (Method B) |
| Твердость по Шору D | 78 D | ASTM D2240-15 (Type D) |
| IZOD Unnotched Impact Strength | 449 J/m | ASTM D4812-11 (Unnotched) |
| Впитывание воды | 0.54% | ASTM D570-98 (2018) |
Образцы, напечатанные с использованием прозрачной смолы BioMed, были оценены в соответствии с ISO 10993-1: 2018 и ISO 7405: 2018 и соответствуют требованиям для следующих рисков биосовместимости:
| ISO Стандарт | Описание теста3 |
| EN ISO 10993-5:2009 | Не цитотоксический |
| ISO 10993-10:2010/(R)2014 | Не раздражающий |
| ISO 10993-10:2010/(R)2014 | Не сенсибилизатор |
| ISO 10993-3:2014 | Не генотоксичен |
| ISO 10993-11:2017 | Не токсичен |
Продукт был разработан и соответствует следующим стандартам ISO:
| ISO Стандарт | Описание |
| EN ISO 13485:2016 | Медицинское оборудование — Системы менеджмента качества — Требования для целей регулирования |
| EN ISO 14971:2012 | Медицинское оборудование — Применение управления рисками к медицинскому оборудованию |
1 Свойства материала могут различаться в зависимости от геометрии детали, ориентации печати, настроек печати, температуры и используемых методов дезинфекции или стерилизации.
2 Данные были измерены на образцах после отверждения, напечатанных на принтере Form 3B с настройками BioMed Clear Resin 100 мкм, отмытых в течение 20 минут в 99%-ном изопропиловом спирте и пост-отвержденные при 60 ° C в течение 60 минут в сушке Form Cure.
3 Прозрачная смола BioMed была протестирована в NAMSA World, OH, США

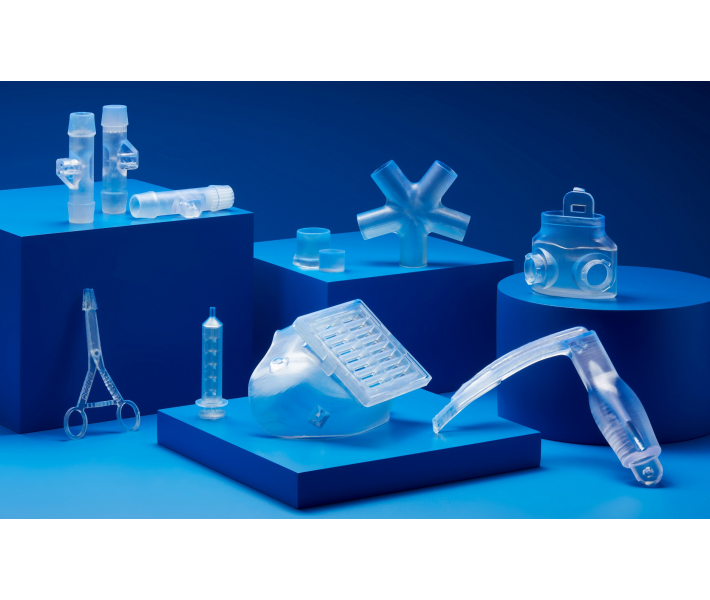

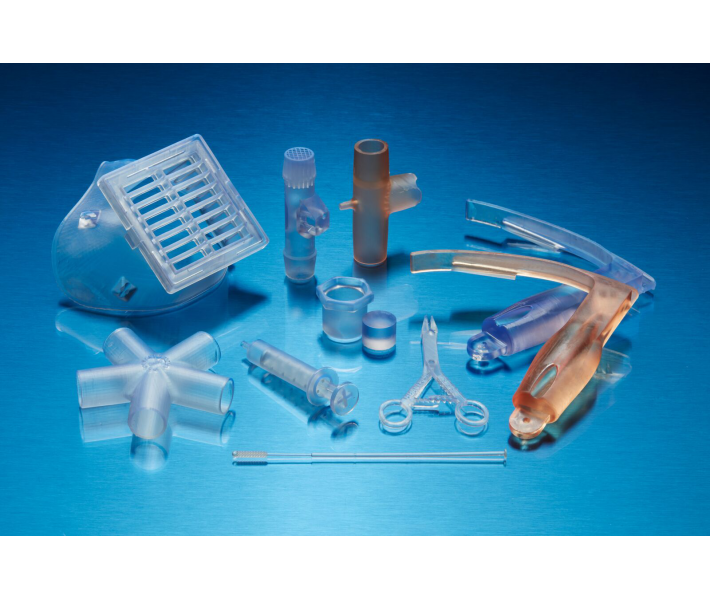

Пример 3D-печати медицинских изделий на SLA 3D-принтере от компании Formlabs прозрачным твердым фотополимером BioMed Resin:
Отзывы
Отзывов пока нет.
