Описание
Картридж Formlabs Flexible 80A Resin купить в Украине

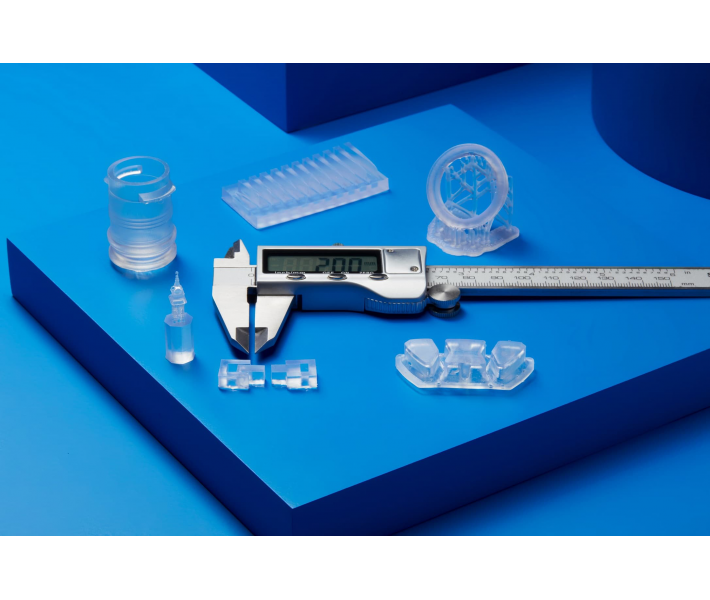

Flexible 80A Resin — это переработанная формула полимера Flexible Resin, обладающая улучшенными механическими свойствами и новым внешним видом. Материал следующего поколения для высококачественной 3D-печати гибких и эластичных изделий с высокой степенью детализации.
Flexible 80A Resin — это самый прочный среди мягких материалов в линейке гибких и эластичных смол производителя Formlabs с твердостью по Шору 80A, имитирующий гибкость резины или TPU. Благодаря балансу мягкости и прочности, 80A Resin выдерживает многократные циклы изгиба и сжатия.
Обозначение «80A» в названии материала отражает твердость по Шору. Если вам нужен более прочный гибкий полимер, используйте Elastic 50A Resin.
Flexible 80A Resin обладает улучшенными механическими свойствами и новым внешним видом:
- Выдерживает многократное использование без образования трещин. Сопротивление разрыву увеличено более чем на 100%, количество циклов изгиба — по меньшей мере на один порядок.
- Выдерживает сгибание и сжатие. Увеличенный предел прочности на разрыв, в 1,5 раза большее удлинение и сниженная остаточная деформация при сжатии.
- Проще в использовании. Улучшенная пригодность к печати, в 3 раза меньшие точки контакта с поддерживающими структурами и сокращение времени отверждения в 2 раза.
- Новый чистый цвет. Новый прозрачный цвет обеспечивает видимость внутренних каналов и выбор из широкого спектра цветовых вариантов при окраске модели.

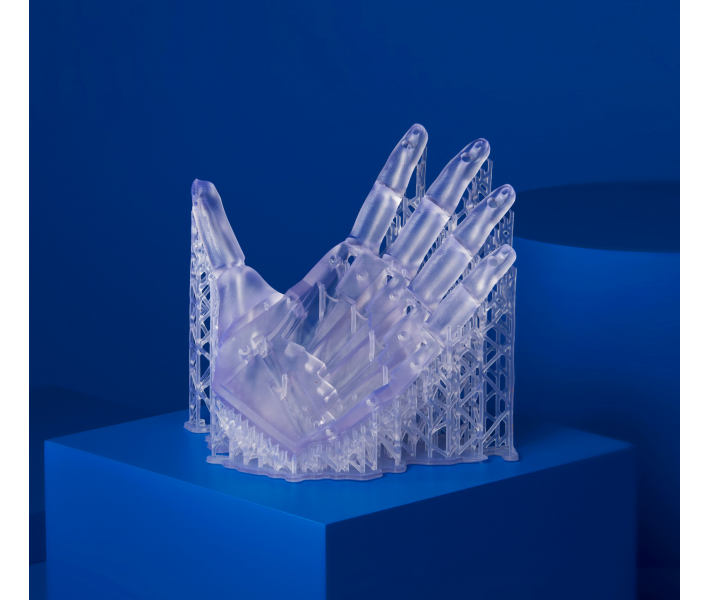

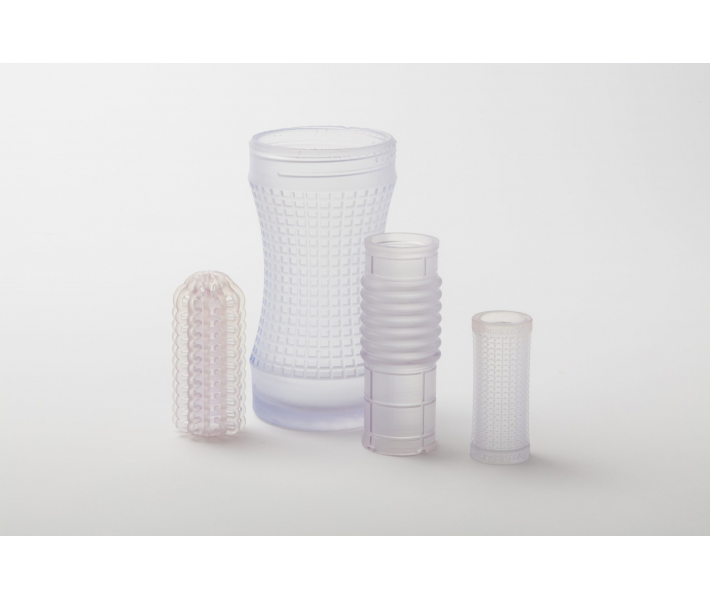

Идеально подходит для создания прототипов потребительских товаров, гибких элементов робототехники, медицинских изделий, анатомических протезов, кино- и театрального реквизита.
Инженерные полимеры Formlabs способны выдерживать обширные испытания и работать под нагрузками. Теперь изготовить гибкие силиконовые, уретановые и резиновые детали на месте за несколько часов стало еще легче, используя гибкие и эластичные смолы Formlabs Flexible и Elastic.
Данные о свойствах материала:
| Зеленая фаза | После отверждения1 | Метод: | |
| Механические свойства | |||
| Максимальная прочность на растяжение2 | 3.7 MPa | 8.9 MPa | ASTM D 412-06 (A) |
| Стресс при удлинении 50% | 1.5 MPa | 3.1 MPa | ASTM D 412-06 (A) |
| Стресс при удлинении 100% | 3.5 MPa | 6.3 MPa | ASTM D 412-06 (A) |
| Относительное удлинение при разрыве | 100% | 120% | ASTM D 412-06 (A) |
| Твердость по Шору | 70A | 80 A | ASTM 2240 |
| Пластическая деформация (23 ° C в течение 22 часов) | Не тестировался | 3% | ASTM D 624-00 |
| Пластическая деформация (70 ° C в течение 22 часов) | Не тестировался | 5% | ASTM D 395-03 (B) |
| Прочность на разрыв3 | 11 kN/m | 24 kN/m | ASTM D 395-03 (B) |
| Усталость при многократных деформациях Россу at 23 °C | Не тестировался | >200,000 cycles | ASTM D1052, (notched), 60° bending, 100 cycles/minute |
| Усталость при многократных деформациях Россу at -10 °C | Не тестировался | >50,000 cycles | ASTM D1052, (notched), 60° bending, 100 cycles/minute |
| Эластичность по Бэйшору | Не тестировался | 28% | ASTM D2632 |
| Тепловые свойства | |||
| Температура стеклования (Tg) | Не тестировался | 27 °C | DMA |
1 Данные были получены из частей, напечатанных на Form 3, 100 мкм, Flexible 80A, промыты в Form Wash в течение 10 минут и подвергнуты последующему отверждению в Form Cure при 60 °C в течение 10 минут.
2 Испытание на растяжение проводили через 3+ часа при 23 °C, используя образец Die C, вырезанный из листов.
3 Испытание на разрыв проводилось через 3+ часа при температуре 23 °C с использованием образца Die C, напечатанного напрямую.
Совместимость с растворителем. Процент увеличения веса за 24 часа для отпечатанного и отвержденного куба размером 1 x 1 x 1 см в соответствующем растворителе:
| Растворитель | Прирост веса за 24 часа (%) | Растворитель | Прирост веса за 24 часа (%) |
| Уксусная кислота, 5 % | 0.9 | Перекись водорода (3%) | 0.7 |
| Ацетон | 37.4 | Изооктан (бензин) | 1.6 |
| Изопропиловый спирт | 11.7 | Минеральное масло, легкое | 0.1 |
| Отбеливатель, ~5 % NaOCl | 0.6 | Минеральное масло, тяжелое | <0.1 |
| Бутил ацетат | 51.4 | Соленая вода (3,5% NaCl) | 0.5 |
| Дизель | 2.3 | Гидроксид натрия (0,025%, рН = 10) | 0.6 |
| Диэтилгликоль монометиловый эфир | 19.3 | Вода | 0.7 |
| Гидравлическое масло | 1.0 | Ксилол | 64.1 |
| Skydrol 5 | 10,7 | Сильная кислота (HCI конц.) | 28.6 |
| Метиловый эфир трипропиленгликоля | 13.6 |
Сравнительная таблица свойств Flexible 80A с Flexible Resin и Elastic 50A:
| Flexible Resin, постотвержденная | Flexible 80A Resin, постотвержденная | Elastic 50A Resin, постотвержденная | |
| Относительное удлинение при разрыве (%) | 80 | 120 | 160 |
| Прочность на растяжение (МПа) | 7.7–8.5 | 8.9 | 3.2 |
| Дюрометр / Твердость по Шору | 80–85A | 80A | 50A |
| Прочность на разрыв (кН / м) | 10.6 | 24 | 19.1 |
Сравнительное видео свойств материалов: Flexible 80A и Elastic 50A:

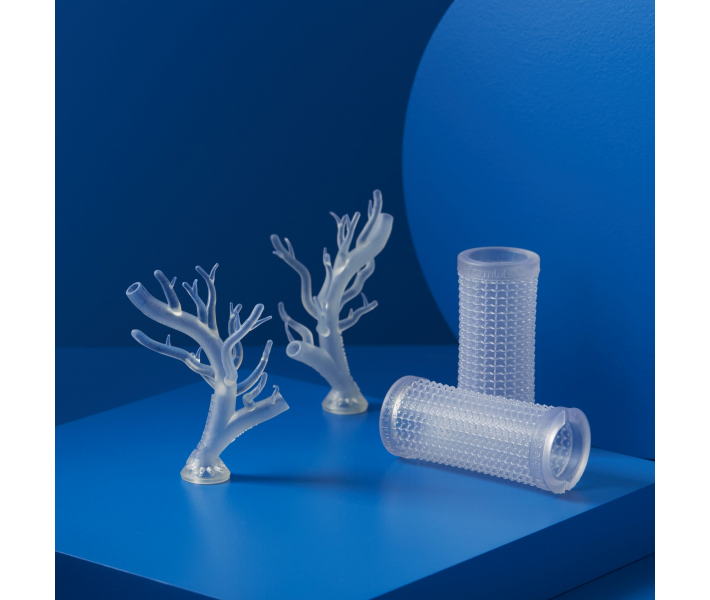

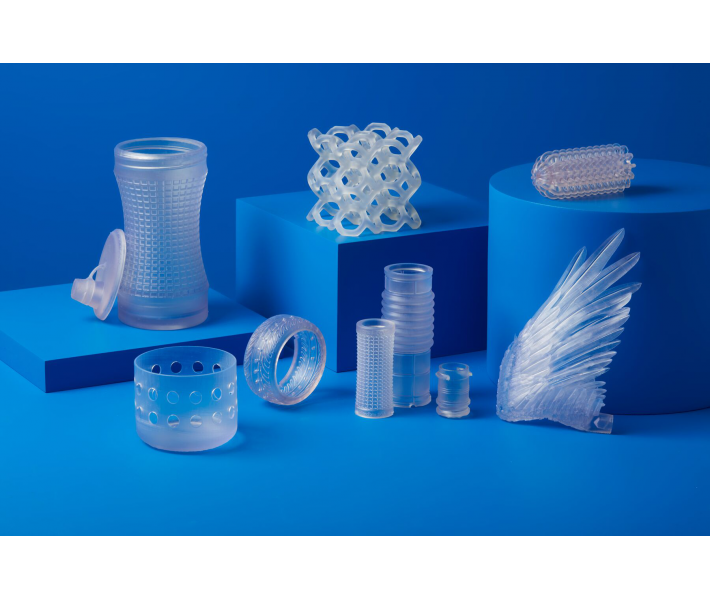

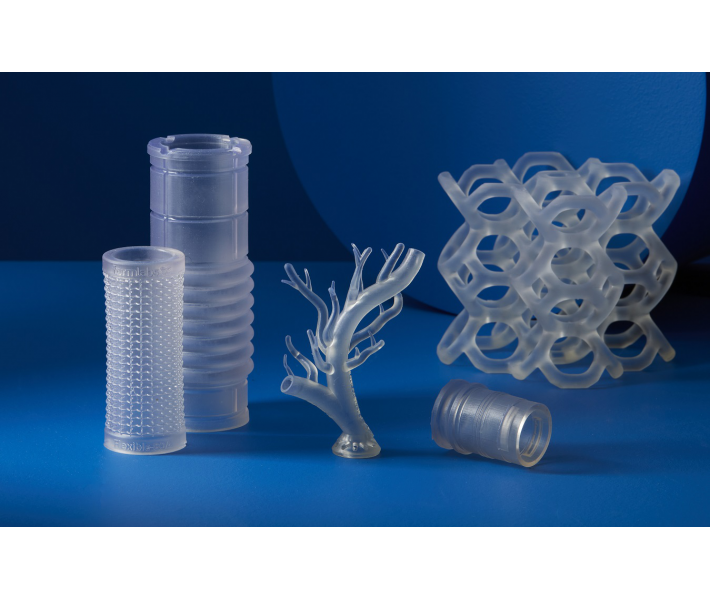

Образцы, напечатанные в Flexible 80A, видео:
Отзывы
Отзывов пока нет.
