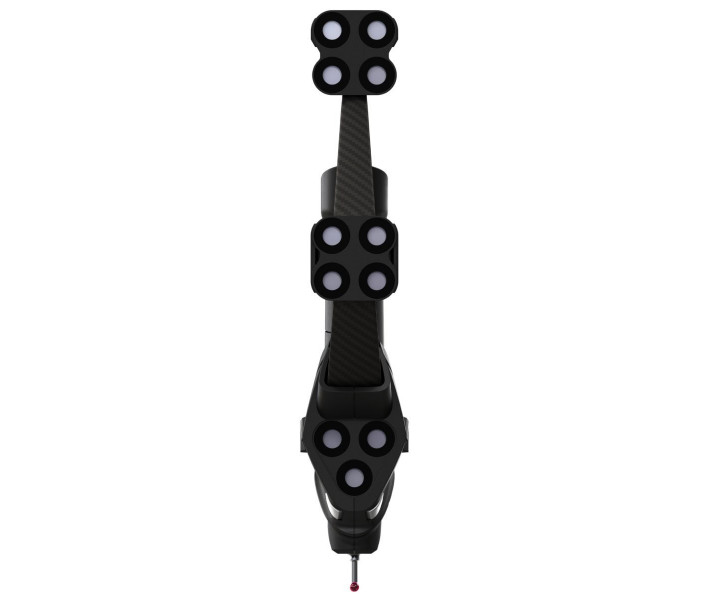

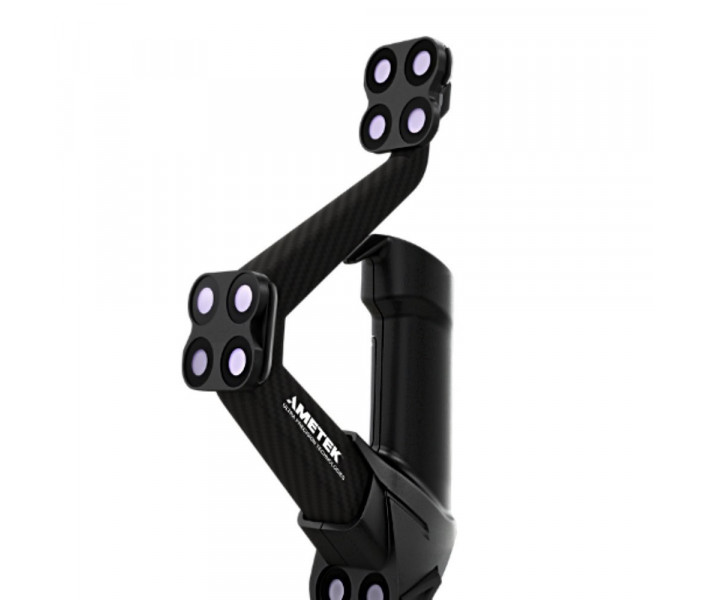

Портативна оптична координатно-вимірювальна машина Creaform HandyPROBE Next Elite

Опис

Ручна оптична вимірювальна система ™ next Elite

Ручна оптична система HandyPROBE next Elite або оптична координатно-вимірювальна машина (КВМ), призначена для проведення точних вимірювань у промисловості.

На відміну від традиційних стаціонарних КВМ, цей пристрій не вимагає жорсткого закріплення на одному місці. Однак, якщо виникає необхідність, оператор може розмістити HandyPROBE на штативі, який входить до комплекту постачання.

Система створена для експлуатації в умовах виробництва. Вона гарантує високу точність вимірювань і динамічну прив’язку, що дозволяє отримувати стабільні та достовірні результати незалежно від зовнішніх факторів і рівня підготовки оператора.

Як працює Creaform HandyPROBE™?

HandyPROBE оснащений двовимірним датчиком C-Track, який одночасно фіксує положення еталонної моделі та зонда. Пристрій поєднує передові технології фотограмметрії з потужною цифровою обробкою зображень, забезпечуючи максимальну точність вимірювань.

Система створена для промислового контролю, тому її можна використовувати безпосередньо в цеху, без переміщення деталей до вимірювальної лабораторії.

HandyPROBE next Elite допомагає інженерам контролювати параметри продукції, вимірювати розміри та перевіряти точність виготовлення деталей. Завдяки оптичній системі та бездротовому підключенню, вимірювання проводяться швидко та зручно, навіть якщо об’єкт або прилад злегка переміщуються під час роботи.

Ключові особливості HandyPROBE™ next Elite

• Висока точність вимірювань – до 0,025 мм
• Об’ємна точність – 0,064 мм
• Діапазон розмірів деталей – 0,2–6 м.
• Вага зонда – 0,5 кг.
• Вага C-Track – 5,7 кг
• Приймальні випробування відповідають стандарту ISO 10360-12.
• Акредитація ISO 17025.

Зручність у використанні гарантує високу продуктивність

• Бездротова технологія – не потребує підключення кабелів
• Гнучкість у роботі – підходить для об’єктів різних розмірів і форм
• Стійкість до зовнішніх умов – вібрації та температурні зміни не знижують точність
• Зручність у використанні – просте налаштування, не вимагає тривалого навчання
• Мобільність – легкий прилад можна легко переміщати та застосовувати в різних робочих зонах
• Ергономічний бездротовий зонд із багатофункціональними кнопками забезпечує зручне управління.
• Висока точність вимірювань навіть в умовах вібрації та нестабільного середовища.
• Відбивачі, закріплені на деталі, створюють опорну точку, яка компенсує будь-які випадкові переміщення.
• Динамічний референтний режим HandyProbe постійно відстежує положення об’єкта, забезпечуючи стабільність вимірювань.
• Ручний стилус, що підключається до C-Track бездротовим зв’язком, робить процес вимірювань ще зручнішим.
• Вільне переміщення оператора навколо деталі без обмежень кабелями.

Основні сфери застосування оптичної системи HandyPROBE™ next Elite

Контроль якості та перевірка геометрії

HandyPROBE допомагає проводити промисловий контроль і перевіряти точність виготовлення деталей. Система порівнює реальні розміри об’єкта з його цифровою 3D-моделлю (CAD), що дозволяє:

• Визначати відхилення та дефекти.
• Проводити контроль параметрів розмірів деталей.
• Аналізувати точність форм і поверхонь.
• Порівнювати готові вироби з проєктною документацією.

Завдяки цьому можна оперативно коригувати виробничі процеси та усувати брак.

Зворотний інжиніринг

HandyPROBE використовується для створення цифрових копій чинних деталей. Це актуально в наступних випадках:

• Відтворення застарілих компонентів, для яких відсутні креслення
• Розробка нових деталей на основі чинних об’єктів
• Оптимізація конструкцій для підвищення їх характеристик

Технологія HandyPROBE дозволяє отримувати точні вимірювання координат об’єкта та перетворювати їх у 3D-модель для подальшого проєктування.

Вимірювання в процесі виробництва

На відміну від традиційних КВМ, HandyPROBE можна використовувати прямо в цеху. Це значно спрощує контроль параметрів деталей безпосередньо під час виробництва, а не після його завершення.

Переваги такої технології:

• Виключення необхідності транспортування деталей до лабораторії.
• Можливість промислового контролю в реальних умовах.
• Швидке виявлення проблем до закінчення складання.

Калібрування та юстування великогабаритних деталей

HandyPROBE дозволяє вирівнювати та точно позиціювати великі об’єкти. Це особливо важливо при складанні складних конструкцій, таких як:

• Автомобільні кузови
• Деталі літаків
• Промислові механізми

Система допомагає підганяти елементи з високою точністю, що знижує ймовірність помилок при складанні.

Контроль складання та підгонка деталей

HandyPROBE next Elite використовується для оцінки точності з’єднання деталей. Це необхідно для:

• Перевірки правильності складання складних вузлів
• Коригування зазорів між елементами
• Контролю параметрів готових конструкцій

Прилад допомагає гарантувати відповідність кінцевого виробу проєктним вимогам.

Чому HandyPROBE™ – найкращий вибір для точних вимірювань у цехах?

• Не потребує жорсткого кріплення – прилад і об’єкт можна вільно переміщати.
• Підходить для різних завдань – вимірює об’єкти будь-яких розмірів.
• Не боїться вібрацій – точність зберігається навіть у складних умовах.
• Не потребує тривалого калібрування – готовий до роботи одразу після включення.

Creaform HandyPROBE™ – це сучасне рішення для точних вимірювань, яке замінює традиційні стаціонарні КВМ. Завдяки гнучкості, мобільності та високій точності, прилад широко застосовується в авіаційній, автомобільній і машинобудівній промисловості.

HandyPROBE допомагає прискорити виробничі процеси, мінімізувати помилки та забезпечити ефективний промисловий контроль. Це гарантує стабільну якість продукції та відповідність високим стандартам.
