3D сканер Creaform MetraSCAN 3D BLACK

Опис

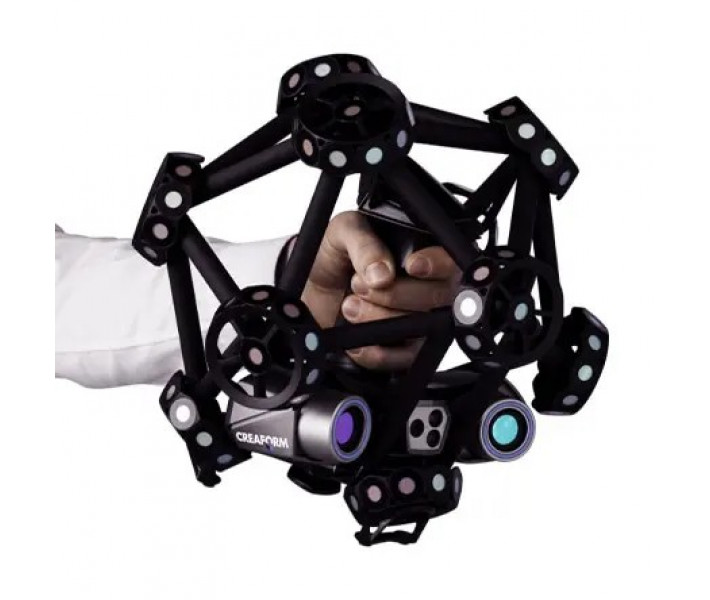

3D сканер Creaform MetraSCAN 3D BLACK

Представляємо 3D сканер Creaform MetraSCAN BLACK – найшвидший і найточніший 3D сканер та портативну координатно-вимірювальну машину (CMM) для проведення вимірювань безпосередньо на виробничому майданчику, в будь-яких умовах та на будь-яких поверхнях.

Лінійка оптичних CMM сканерів MetraSCAN 3D розроблена спеціально для професійного метрологічного контролю на виробництві. Цей оптичний сканер CMM створений для виконання високоточних та відтворюваних вимірювань метрологічного класу та тривимірних геометричних перевірок поверхні.

Переваги Creaform MetraSCAN 3D BLACK

MetraSCAN 3D здатні ефективно та швидко працювати в будь-яких виробничих умовах. Вібрації в цеху, рух деталей та непостійність навколишнього середовища, що позначаються на результатах вимірювань інших приладів, для MetraSCAN 3D не є перешкодою. Таким чином, найкраще ці пристрої підходять для застосування в тих галузях, де компроміс щодо якості або ефективності є недоречним.

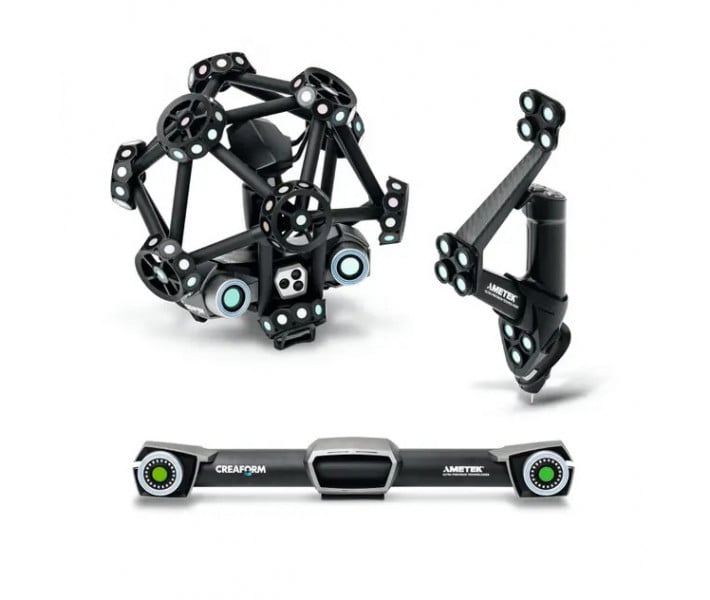

Працюючи в найскладніших умовах і на різних поверхнях, він покращує ваші процеси контролю якості та зворотного проектування. Разом із датчиком із двома камерами C-Track, MetraSCAN BLACK складає систему прив’язки та відстеження положення 3D сканера щодо сканованого об’єкта. А у поєднанні з HandyPROBE, портативною оптичною координатно-вимірювальною машиною (PCMM), створює систему 3D-сканування та вимірювання, яку можна використовувати для широкого спектру метрологічних додатків.

Продуктивність 3D-вимірювань

Швидкість 3D-сканування залежить не тільки від швидкості вимірювання. На неї впливає набір параметрів: площа сканування, кількість лазерних ліній, зручність та свобода пересування, що дозволяють швидко сканувати поверхню з різних сторін.

Для прискорення процесів 3D-сканування MetraSCAN 3D проектує 7 лазерних перехрещених ліній. Висока швидкість 3D-сканування досягається завдяки швидкому налаштуванню та підключенню, скануванню в реальному часі та швидкому отриманню готових до використання файлів.

• Висока швидкість вимірювання – робить 800 000 вимірів на секунду.
• Велика область сканування всіх типів деталей. 3D сканер проектує на поверхню 7 прехресних лазерних ліній, що забезпечує йому відмінну продуктивність вимірювання.
• Побудова сітки у реальному часі. Зменшує час між скануванням та отриманням робочих файлів.
• Надшвидка установка – підготовка до роботи відбувається дуже швидко: сканер готовий до роботи буквально через 5 хвилин.

Вражаюча точність у будь-яких умовах

Завдяки тому, що MetraSCAN 3D Black не має жодних жорстких вимог до налаштування вимірювань, він чудово підходить для використання у цехах. Він забезпечує точні результати незалежно від точності налаштування вимірювання та рівня досвіду оператора. Завдяки оптичному трекеру C-Track, який забезпечує динамічну прив’язку, сканер, деталь та оптичний трекер можуть переміщатися під час перевірки та, як і раніше, забезпечувати точні вимірювання.

• Точність – 0,035 мм.
• Об’ємна точність – 0,086 мм/м.
• Надійні приймальні випробування – 3D сканер створений на основі стандарту VDI/VDE 2634, частина 3, що дає більш точні і простежувані вимірювання. Повірений у лабораторії, акредитованій ISO 17025.
• Точність у виробничих умовах з динамічною прив’язкою – точність вимірювань нечутлива до нестабільності навколишнього середовища. Висока якість. Вимірює всі типи складних та деталізованих деталей.

Неперевершена універсальність

Універсальний MetraSCAN 3D BLACK може використовуватись для сканування деталей різних розмірів та поверхонь у режимі реального часу. Він легко і без втрати точності сканує чорні або блискучі деталі будь-якої форми, геометрії та складності поверхні.

• Технологія синього лазеру. Завдяки використанню лазера синього кольору, він ідеально підходить для блискучих поверхонь, що відбивають.
• Великий об’єм вимірювань, що легко розширюється. Скануючи великі поверхні із застосуванням MetraSCAN 3D BLACK з різних позицій, будьте впевнені у високій якості результату.
• Додатковий HandyPROBE – поєднання 3D-сканування та зондування. Мітки не потрібні.

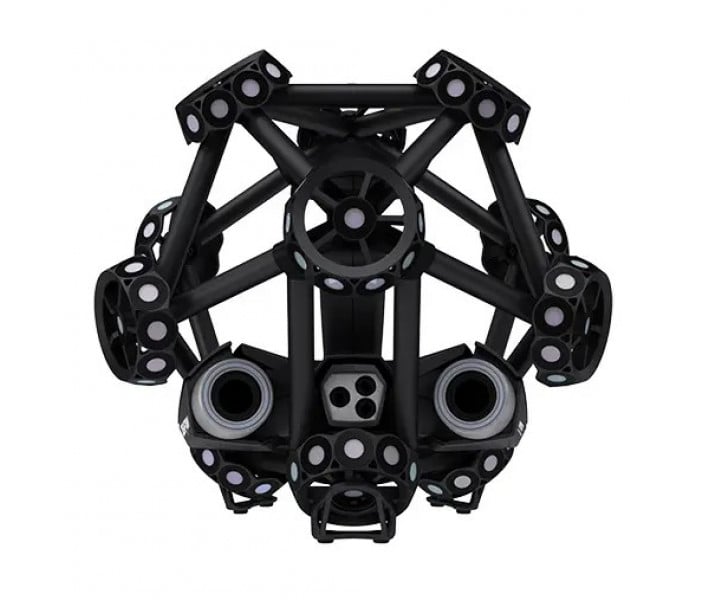

3D сканер MetraSCAN BLACK

Інноваційна технологія MetraSCAN 3D забезпечує безпрецедентну точність, простоту, портативність, швидкість та ефективність 3D-контролю у вашому виробничому середовищі. 3D-вимірювання різних складних деталей, розмірів, матеріалів та обробки ще ніколи не були такими простими.

1. Високоякісна оптика. Оптимальна якість сканування.
2. Додаткова поодинока лазерна лінія. Легке захоплення важкодоступних місць (опція доступна в MetraSCAN 3D BLACK | Elite).
3. Технологія синій лазер. Сканування будь-яких поверхонь із високою роздільною здатністю.
4. Колірний індикатор відстані до об’єкта. Максимальна продуктивність сканування.
5. Багатофункціональні кнопки. Швидкий доступ до часто використовуваних функцій програмного забезпечення.
6. Індикатори видимості. Видимість сканера, зонда та трекера.
7. Безперервний моніторинг довкілля. Відстеження неточностей калібрування.
8. Модуль HandyPROBE. Додаткові можливості зондування.

Зручна програмна платформа VXelements

MetraSCAN 3D BLACK постачається з VXelements™, повністю інтегрованою та зручною програмною платформою для 3D сканування. Ряд розширених модулів VXelements дозволяє використовувати всю інформацію про розміри, отриману за допомогою MetraSCAN 3D, у спрощеному, багатофункціональному середовищі обробки даних.

Програмні модулі*

• VXinspect™ – програмний модуль контролю розмірів для перевірки першого виробу або контролю якості.
• VXmodel™ – програмний модуль Scan-to-CAD для остаточної обробки та підготовки даних 3D-сканування для використання в будь-якому рішенні для 3D-друку або CAD.

* Купуються окремо.

Підтримка Creaform в Україні

Купуючи 3D сканер Creaform у 3DDevice, ви отримуєте:

• Безкоштовне навчання роботі з пристроєм.
• Установка обладнання на місці по всій Україні.
• Технічний супровід у процесі експлуатації.
• Висококваліфіковане сервісне обслуговування.

Технічні характеристики

Координатно-вимірювальна машина Creaform MetraSCAN 3D
