Пластина-мішень GCP для 3D сканера XGRIDS Lixel K2

GCP-пластина для точного позиціонування 3D-сканера XGRIDS Lixel K2

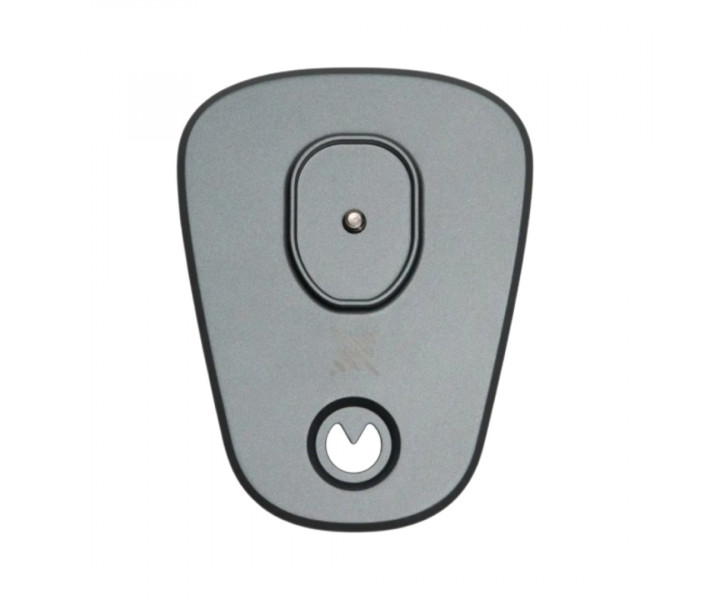

Пластина-мішень GCP — деталь для роботи з наземними контрольними орієнтирами під час 3D-сканування за допомогою XGRIDS Lixel K2. Вона забезпечує точне позиціонування сканера у визначених координатах і допомагає прив’язати отриману хмару точок до абсолютної системи координат під час подальшої обробки даних у LixelStudio.

Функції пластини-мішені GCP

• використовується разом із ручним 3D-сканером XGRIDS Lixel K2;
• допомагає встановлювати сканер безпосередньо у визначеній позиції;
• підтримує процес прив’язки результатів сканування до абсолютних координат;
• може використовуватися зі стандартними контрольними маркерами або спеціальними мішенями;
• інтегрується у стандартний процес збору GCP через LixelGO та подальшої обробки в LixelStudio.

Координатна прив’язка за допомогою GCP

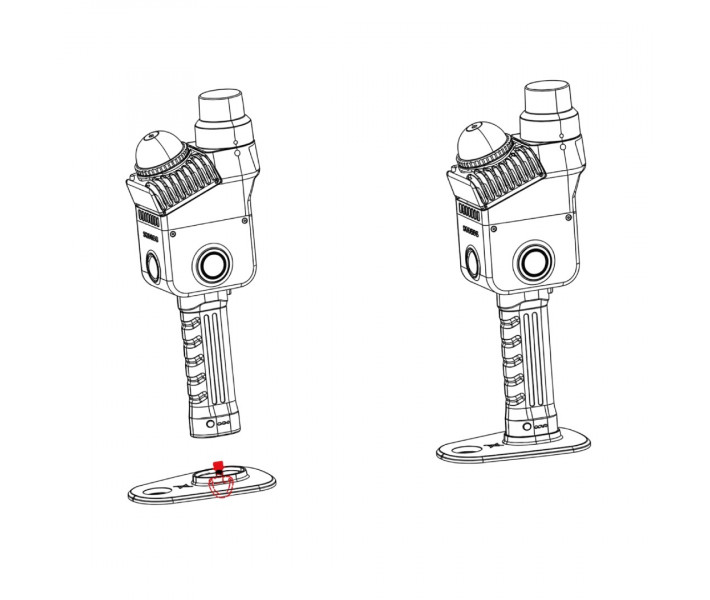

Використання зовнішніх GCP є одним зі способів отримання геоприв’язаних даних. Під час такого процесу Lixel K2 встановлюється разом із батареєю та основою GCP. Коли оператор підходить до попередньо визначеного місця, краї пластини суміщають із положенням наземного орієнтира. Як орієнтир можуть використовуватися стандартні контрольні маркери або спеціальні мішені. Після позиціонування GCP реєструють через відповідний режим у LixelGO.

Для кожної зареєстрованої GCP система зберігає відповідні дані, які надалі використовуються під час обробки проєкту. У LixelStudio зовнішні координати GCP можна зіставити із зареєстрованими під час сканування орієнтирами для перетворення результатів зйомки в необхідну систему координат.

Рекомендації щодо розміщення GCP

Для роботи з абсолютними координатами рекомендовано використовувати щонайменше 3 GCP. Вони мають бути рівномірно розподілені по зоні зйомки та не повинні розташовуватися на одній прямій.

Для Lixel K2 виробник також рекомендує:

• розташовувати сусідні GCP на відстані менше 50 м;
• рівномірно розподіляти їх у межах сканованої території;
• після реєстрації GCP рухати сканер плавно, без різких переміщень;
• після фіксації GCP пройти навколо орієнтира 1–2 рази або затриматися поруч, щоб отримати повніші дані навколишньої області хмари точок;
• перед завершенням запису після останньої GCP зачекати щонайменше 15 секунд.

Сфери застосування

Пластина-мішень GCP використовується у проєктах, де дані сканування потрібно пов’язати з відомими координатами GCP. Такий підхід застосовується для:

• геодезичних і просторових вимірювань;
• інженерних обстежень;
• знімання будівель та об’єктів інфраструктури;
• формування хмар точок в абсолютній системі координат;
• проєктів, у яких використання RTK недоступне або недоцільне.

Метод із зовнішніми GCP може застосовуватися як у приміщеннях, так і просто неба, тоді як робота через RTK потребує відповідного сигналу та придатних зовнішніх умов.

Сумісність

Купуйте пластину-мішень GCP для 3D-сканера XGRIDS Lixel K2 в Україні

Для отримання консультації та уточнення деталей звертайтеся до наших спеціалістів. Допоможемо підібрати необхідне обладнання та аксесуари для вашого робочого процесу. Здійснюємо доставку по Україні.
