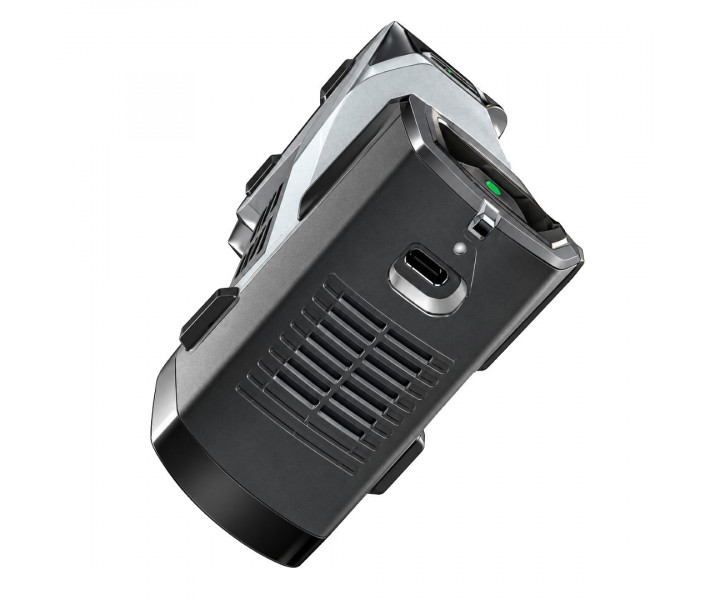

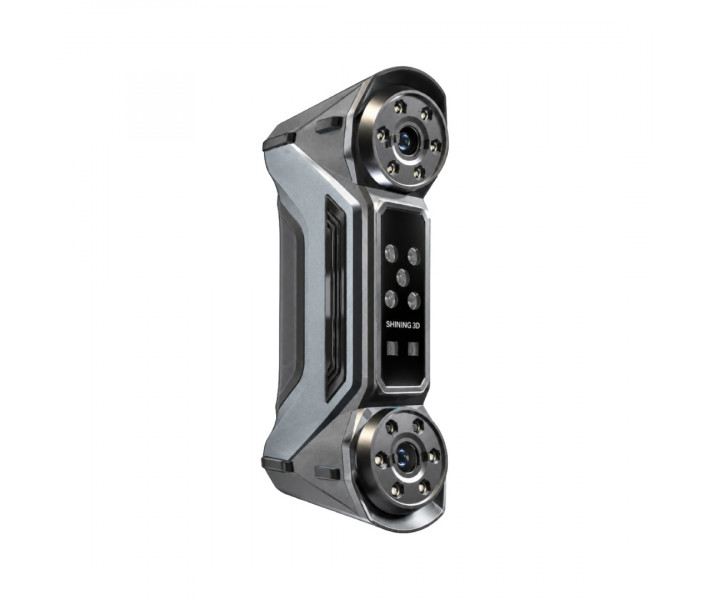

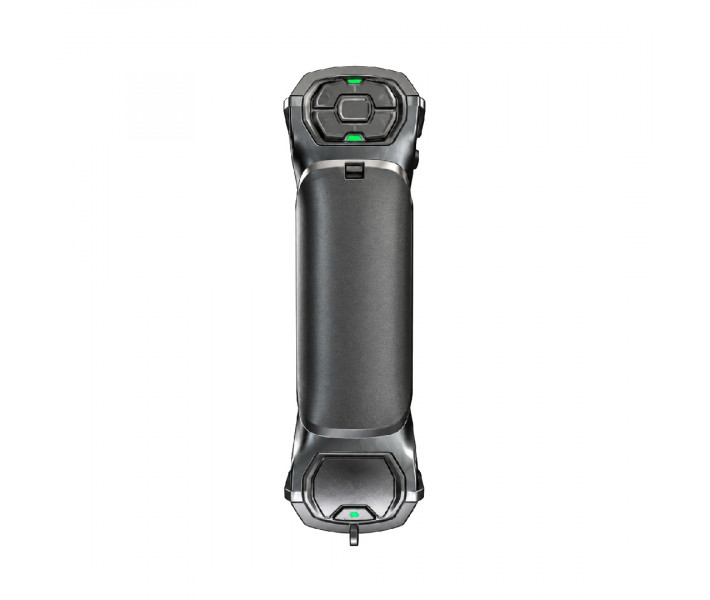

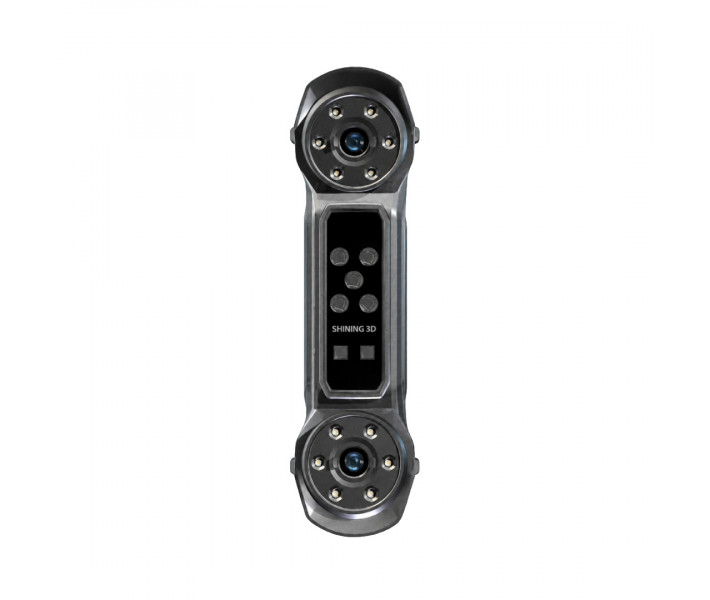

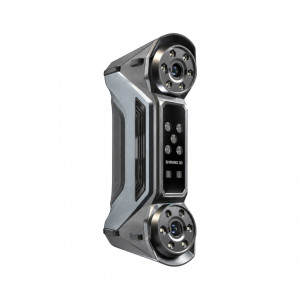

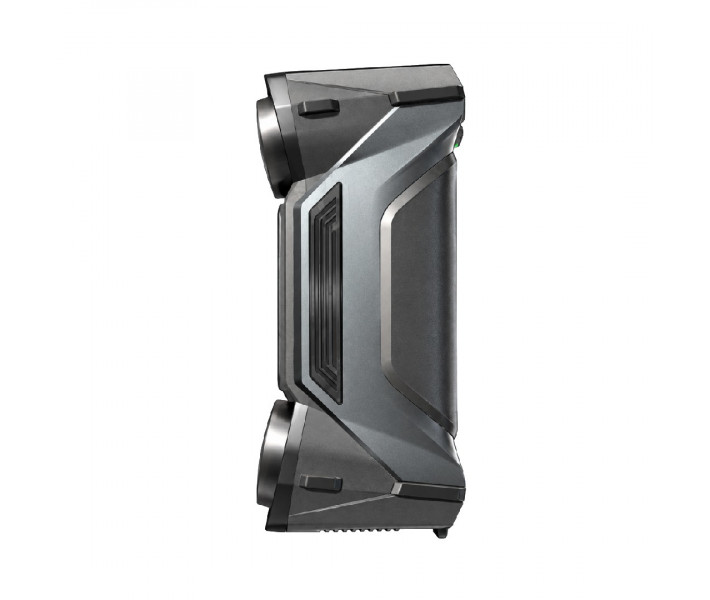

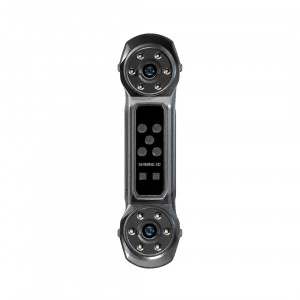

Оптична система Shining 3D FreeScan Combo+ Wireless

Бездротове метрологічне 3D-сканування з гібридним джерелом світла

SHINING 3D FreeScan Combo+ Wireless — це бездротовий ручний 3D-сканер метрологічного класу з гібридною системою джерел світла. Модель підтримує Wi-Fi 7, п'ять режимів сканування, вбудовану відеофотограмметрію VPG та швидкість отримання даних до 9106000 точок/с. Сканер призначений для інспекції, контролю якості та реверс-інжинірингу в автомобільній галузі, важкій промисловості, транспорті, енергетиці та інших виробничих напрямах.

Переваги FreeScan Combo+ Wireless

• Свобода переміщення під час вимірювання. Бездротова передача даних спрощує роботу навколо деталей та у виробничому середовищі без постійного кабельного підключення сканера. Для зв'язку використовується Wi-Fi 7 разом із технологією захисту від перешкод.
• Висока швидкість отримання 3D-даних. Система скорочує кількість проходів під час оцифрування поверхні та дає змогу швидше працювати зі складною геометрією. У швидкісному режимі використовуються 93 лазерні лінії, частота кадрів досягає 180 кадрів/с, а швидкість сканування становить до 9 106 000 точок/с.
• Точні метрологічні вимірювання. Сканер дає змогу використовувати отримані дані для інспекції та контролю геометрії деталей. Точність становить 0.02 мм, а об'ємна точність становить 0.02 мм + 0.03 мм/м.
• Контроль точності на великих деталях. Технологія VPG зменшує накопичення похибки зі збільшенням розміру вимірюваного об'єкта. Система коригує просторове положення референсних маркерів у процесі сканування, а об'ємна точність із VPG становить 0.02 мм + 0.015 мм/м.
• Робота з різною геометрією одним сканером. Кілька режимів дають змогу адаптувати процес до великих компонентів, детальних поверхонь, глибоких отворів і швидкого сканування. Доступні швидкісний режим із 93 лазерними лініями, детальний режим із 25 паралельними лініями, режим для глибоких заглиблень з 1 лазерною лінією, VPG та інфрачервоний режим.
• Зручна робота у важкодоступних місцях. Компактний корпус і невелика маса спрощують позиціонування сканера біля складних конструкцій та в обмеженому просторі.
• Автономна робота без постійної заміни акумулятора. Сканер можна використовувати для тривалих вимірювальних сесій без кабельного живлення. Акумулятор забезпечує до 2 годин безперервного сканування, а для швидкої заміни та заряджання використовується зарядна станція.

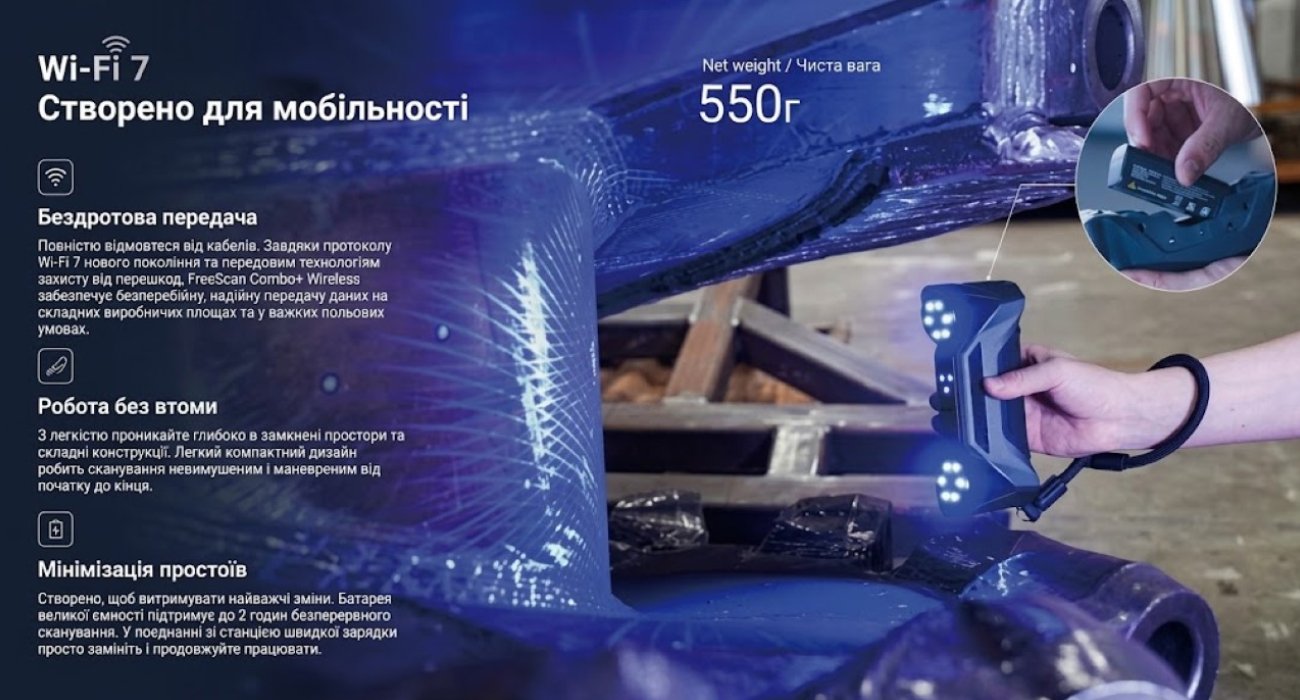

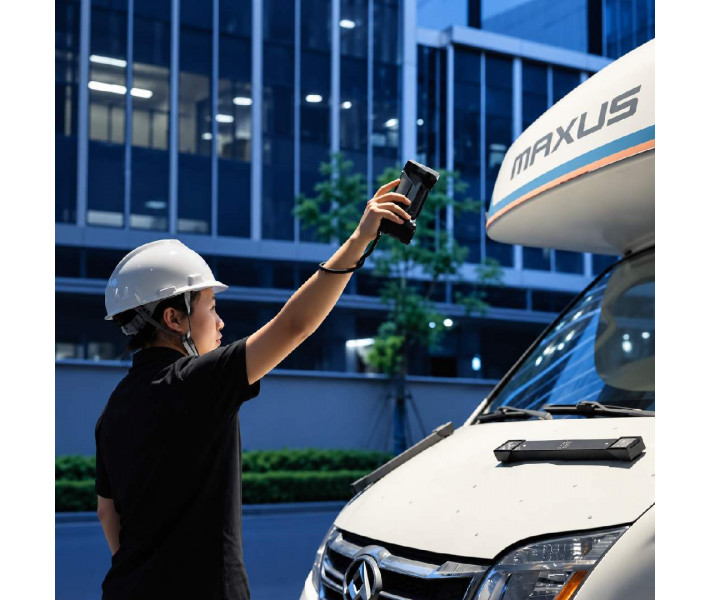

Бездротове 3D-сканування з Wi-Fi 7

FreeScan Combo+ Wireless використовує Wi-Fi 7 для швидкої та стабільної бездротової передачі даних. Система захисту від перешкод допомагає зберігати надійне з'єднання під час роботи у виробничих приміщеннях і на відкритих майданчиках. За потреби сканер також можна підключити через USB 3.0.

Бездротове з'єднання дає оператору більше свободи під час сканування. Можна вільно переміщатися навколо деталі без кабелю, що особливо зручно під час роботи з великими об'єктами та у важкодоступних місцях.

Точність вимірювань і метрологічний контроль

Точність FreeScan Combo+ Wireless становить 0.02 мм, що дає змогу точно перевіряти розміри та форму деталей. Об'ємна точність становить 0.02 мм + 0.03 мм/м, а з технологією VPG вона досягає 0.02 мм + 0.015 мм/м. Такий рівень точності важливий під час сканування великих деталей, де потрібно точно виміряти весь об'єкт.

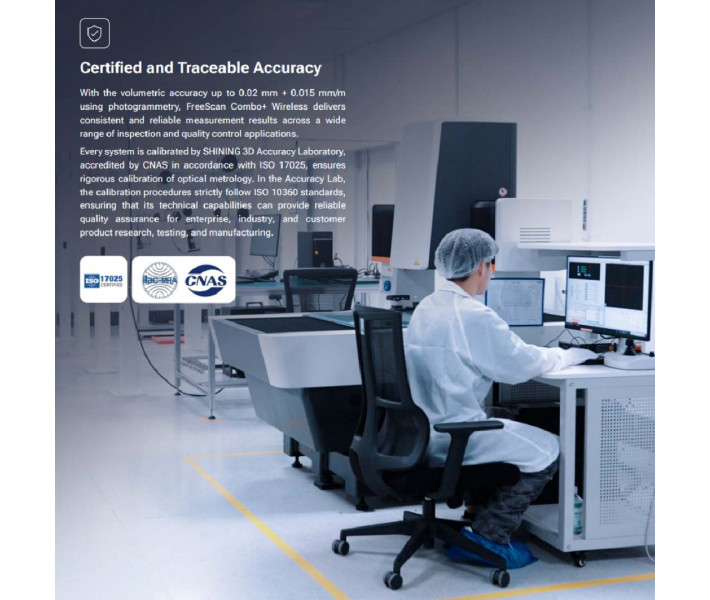

Сканери проходять калібрування в лабораторії SHINING 3D, та має акредитацію CNAS відповідно до стандарту ISO 17025. Перевірка точності виконується відповідно до ISO 10360, що підтверджує придатність системи для точних вимірювань і контролю геометрії деталей.

Відеофотограмметрія VPG для великих деталей

Вбудована технологія Video Photogrammetry призначена для метрологічного 3D-сканування великогабаритних компонентів. Під час збору даних система коригує просторове положення референсних маркерів, що допомагає зменшувати накопичення похибки на великих відстанях. З VPG об'ємна точність становить 0.02 мм + 0.015 мм/м.

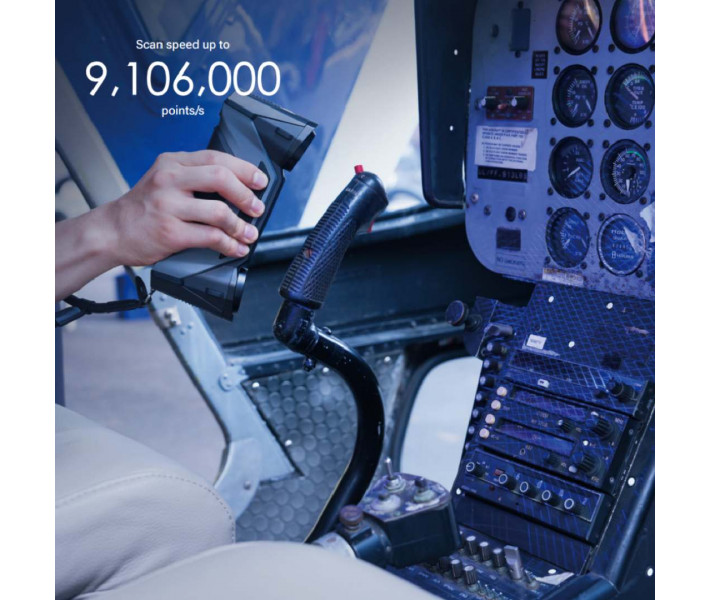

Швидкість сканування та 93 лазерні лінії

У швидкісному режимі FreeScan Combo+ Wireless використовує 93 лазерні лінії, що дає змогу отримувати більше даних за один прохід і швидше сканувати поверхню. Швидкість сканування досягає 9 106 000 точок/с.

Частота до 180 кадрів/с забезпечує стабільне відстеження навіть під час швидкого переміщення сканера. Система підходить для сканування складних поверхонь, глибоких отворів, вузьких пазів і великих деталей. 3D-сітка формується в реальному часі, тому результат можна контролювати безпосередньо під час роботи.

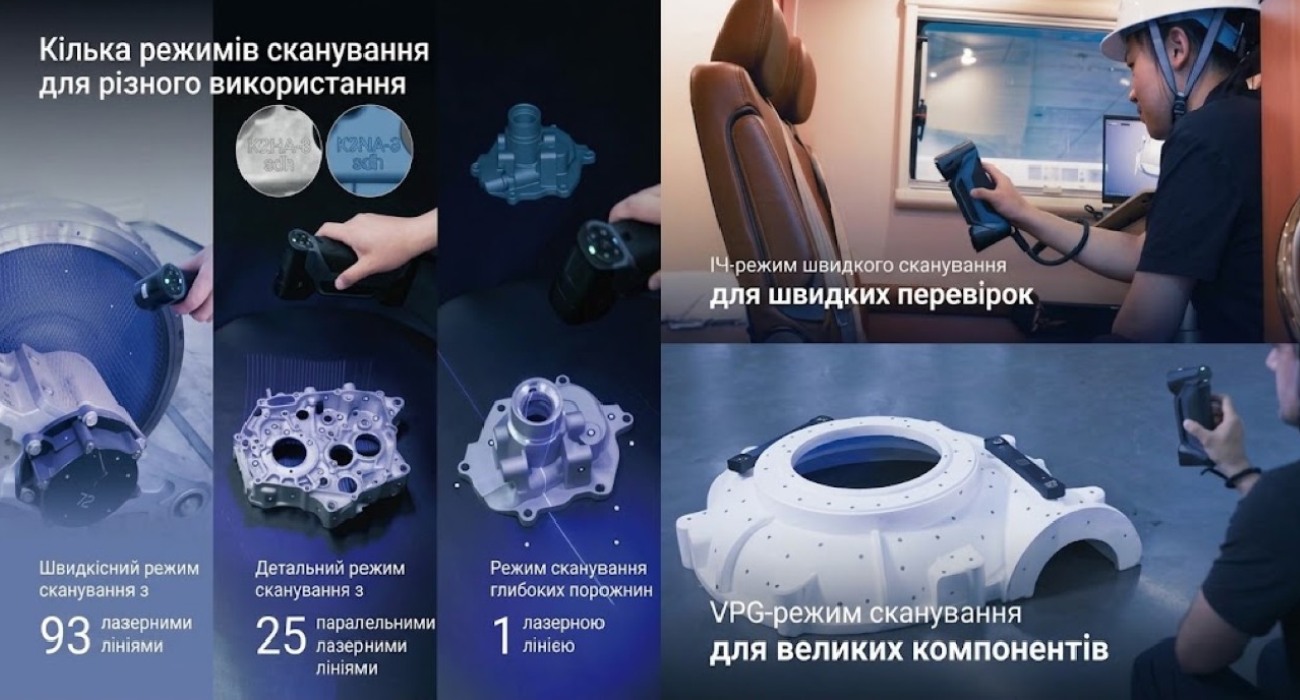

Режими сканування FreeScan Combo+ Wireless

FreeScan Combo+ Wireless має п'ять режимів, які відрізняються способом отримання геометрії та призначенням.

• Швидкісне сканування. Режим із 93 лазерними лініями призначений для швидкого отримання даних із поверхні.
• Детальне сканування. Режим із 25 паралельними лазерними лініями використовується для детального отримання геометрії.
• Сканування глибоких заглиблень. Одна лазерна лінія використовується для глибоких отворів, заглиблень та інших складних для сканування ділянок.
• VPG. Режим відеофотограмметрії призначений для роботи з великими компонентами та контролю об'ємної точності.
• Інфрачервоне швидке сканування. Режим IR Rapid Scan використовується для швидкого отримання геометрії за допомогою інфрачервоного джерела VCSEL.

Сканування складної геометрії та важкодоступних ділянок

Поєднання детального режиму та окремої лазерної лінії дає змогу вибирати спосіб сканування залежно від форми об'єкта. Сканер підходить для роботи зі складними поверхнями, глибокими отворами та вузькими пазами. Компактний і легкий корпус спрощує роботу у важкодоступних місцях та обмеженому просторі. Для сканування глибоких заглиблень передбачений окремий режим з однією лазерною лінією.

Програмне забезпечення та контроль якості

FreeScan Combo+ Wireless підтримує прямий перехід від збору 3D-даних до роботи в SHINING3D Inspect. Програмне забезпечення має інструменти для розмірного аналізу, оцінювання GD&T, порівняння за кольоровою картою та формування звітів. SHINING3D Inspect має сертифікацію PTB.

Під час сканування програмне забезпечення відображає сітку в реальному часі. Також доступні автоматичне розпізнавання меж круглих і прямокутних отворів та пазів, автоматичне коригування роздільної здатності сітки відповідно до кривизни поверхні й візуальний контроль якості отриманих даних. Відстань до об'єкта можна контролювати за кольором лазерних ліній у 3D-вікні або за LED-індикатором сканера.

Сфери застосування FreeScan Combo+ Wireless

FreeScan Combo+ Wireless можна використовувати для:

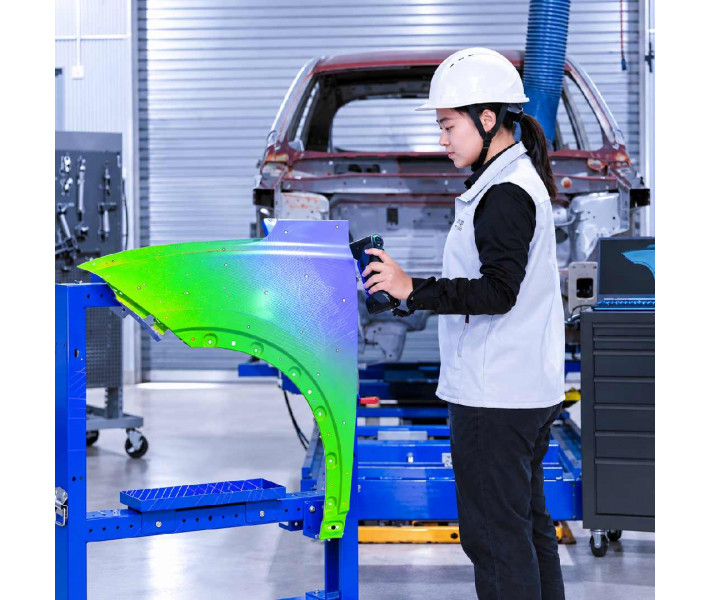

• Інспекції. Перевірка форми, розмірів і геометрії деталей.
• Контролю якості. Порівняння отриманих даних із заданими параметрами та пошук відхилень.
• Реверс-інжинірингу. Отримання 3D-даних готових деталей для подальшої роботи з їхньою геометрією.

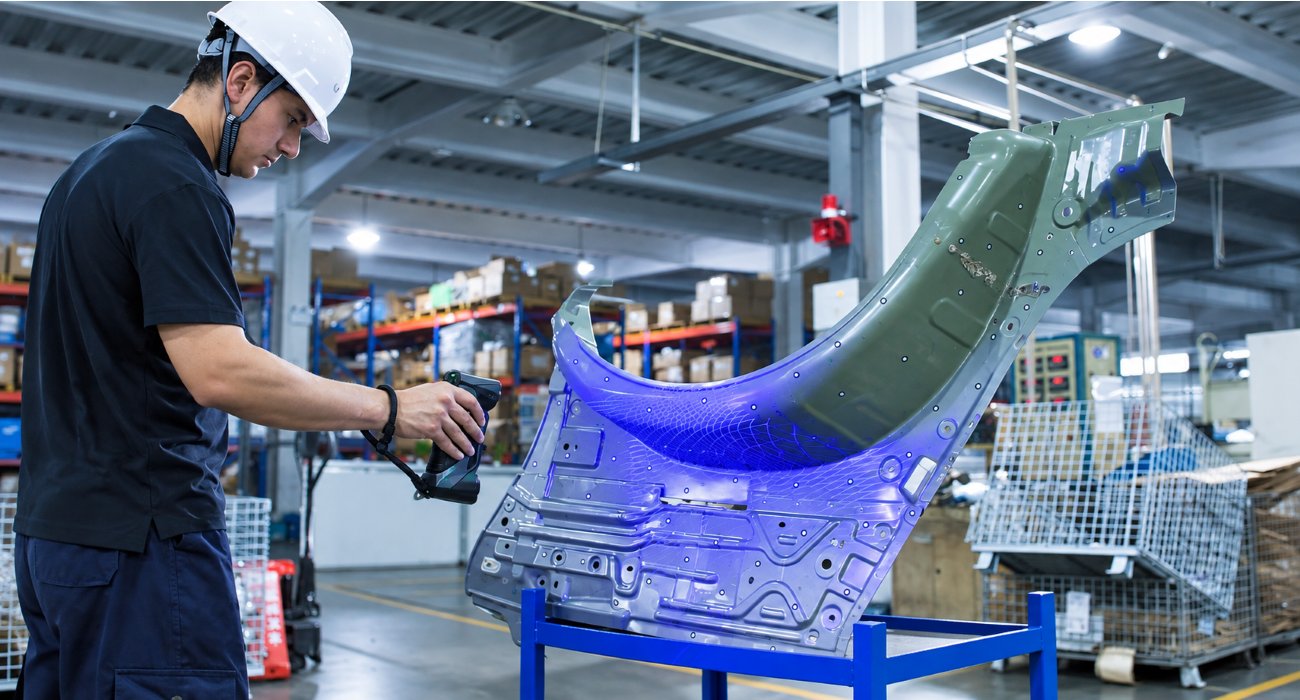

• Сканування великих деталей. Режим VPG допомагає зберігати точність під час роботи з великими об'єктами.
• Сканування складних ділянок. Режим з однією лазерною лінією призначений для глибоких отворів і заглиблень.

Модель розрахована на застосування в автомобільній галузі, важкій промисловості, транспорті та енергетиці.

Технічні характеристики SHINING 3D FreeScan Combo+ Wireless

Основні технічні характеристики

Системні вимоги до комп'ютера

Замовити SHINING 3D FreeScan Combo+ Wireless

SHINING 3D FreeScan Combo+ Wireless варто розглядати для метрологічного 3D-сканування, контролю якості, контролю геометрії та реверс-інжинірингу деталей різного розміру. Допоможемо підібрати комплектацію, проконсультуємо щодо можливостей SHINING 3D FreeScan Combo+ Wireless та умов доставки.
