Лазерний комплекс для зварювання та CNC-різання металу
xTool MetalFab 1200W All-in-one — це багатофункціональний лазерний комплекс, призначений для зварювання, CNC- і ручного різання, а також поверхневого очищення деталей із нержавіючої та вуглецевої сталі, оцинковки, алюмінію й латуні. Комплекс об'єднує волоконний лазерний апарат потужністю 1200 Вт із повітряним охолодженням та окрему автоматизовану CNC-платформу. Обладнання орієнтоване на малі виробничі цехи, металообробні майстерні, сервісні центри та прототипні лабораторії.
Головне про xTool MetalFab 1200W
- Функціональність «4-в-1». Система виконує лазерне зварювання, автоматизоване CNC-різання, ручне різання та лазерне очищення матеріалів із швидкою зміною режимів.
- Автоматичне зварювання на CNC-порталі. Фіксація зварювального пістолета в тримачі порталу дозволяє виконувати рівні поздовжні шви й зменшує вплив людського фактора при серійному з’єднанні деталей.
- Вбудоване повітряне охолодження. Лазерне джерело та ручний пістолет охолоджуються повітряною системою без підключення зовнішнього рідинного чилера.
- Автоматичний пристрій подавання дроту. Комплектний дротоподавач працює з дротом діаметром від 0,8 мм до 1,2 мм для якісного заповнення стиків із зазорами.
- Прохідний корпус CNC-платформи. Відкрита наскрізна конструкція столу уздовж осі Y дозволяє обробляти листовий метал будь-якої довжини.
- Керування через xTool Creative Space. ПЗ підтримує імпорт векторних файлів, автоматичну розкладку деталей та точне регулювання параметрів лазера.
- Захист оптичних елементів. Змінні захисні лінзи та активний газовий обдув запобігають потраплянню бризок розплаву на внутрішню оптику.
Волоконний лазер, режими обробки та CNC-різання
Основою системи є волоконний лазерний генератор з оптичною потужністю 1200 Вт і довжиною хвилі 1064 нм (±10 нм). Вбудоване повітряне охолодження підтримує температурний режим модуля без підключення водяних контурів. Слід враховувати, що споживана електрична потужність обладнання від мережі під максимальним навантаженням становить понад 4,5 кВт.
У режимі лазерного зварювання апарат працює в безперервному (CW) та імпульсному режимах, забезпечуючи глибину зварювання за один прохід: до 4,0 мм для нержавіючої та вуглецевої сталі, до 3,5 мм для оцинковки, до 3,0 мм для алюмінієвих сплавів і до 2,0 мм для латуні.
CNC-платформа виконує автоматизований розкрій листового металу з точністю позиціонування ±0,05 мм та ходом осі Z 50 мм. Гранична товщина розкрою становить:
- Вуглецева сталь: до 4,0 мм, чистий рез — до 3,0 мм.
- Нержавіюча сталь: до 3,0 мм, чистий рез — до 2,0 мм.
- Алюміній: до 2,0 мм.
- Латунь: до 1,5 мм.
Для видалення розплаву необхідна подача стисненого повітря або азоту/кисню під тиском 1,0–1,5 МПа. За потреби оператор може зняти пістолет із порталу для ручного різання складноконтурних заготовок. Також передбачено режим лазерного очищення поверхні від окалини, іржі, фарби та оксидних плівок.
Керування та готові параметри обробки

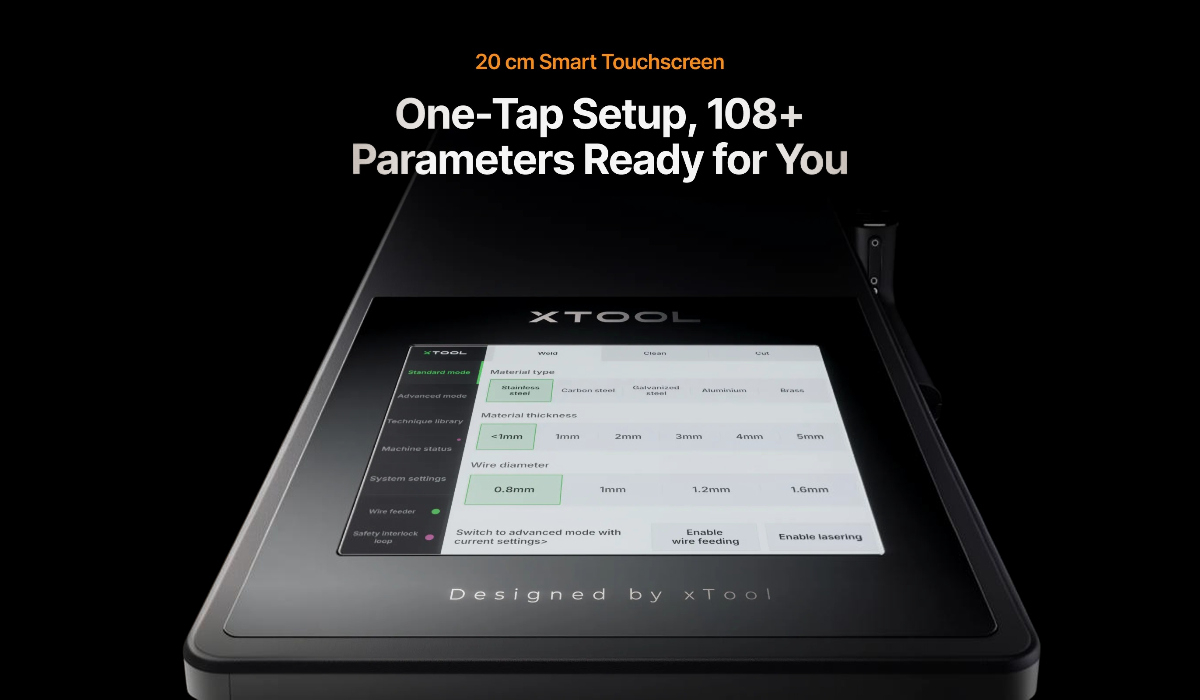

Сенсорна система керування допомагає швидко налаштовувати параметри зварювання та інших режимів обробки. Оператор може вибирати тип матеріалу, його товщину, діаметр зварювального дроту та інші робочі параметри без тривалого ручного налаштування кожного завдання.
Де застосовують xTool MetalFab 1200W
- виготовлення металевих корпусів, шаф та розподільчих щитів;
- виробництво металевих меблів, торговельного обладнання та стелажів;
- зварювання тонкостінних труб, профілів та каркасних конструкцій;
- виготовлення кронштейнів, кріплень та деталей автомобільної спецтехніки;
- серійне та дрібносерійне різання листових деталей з нержавіючої сталі;
- виготовлення металевих вивісок, об'ємних букв та декоративних елементів;
- очищення зварних швів та металевих деталей від іржі й оксидних плівок;
- прототипування металевих виробів у науково-дослідних лабораторіях.

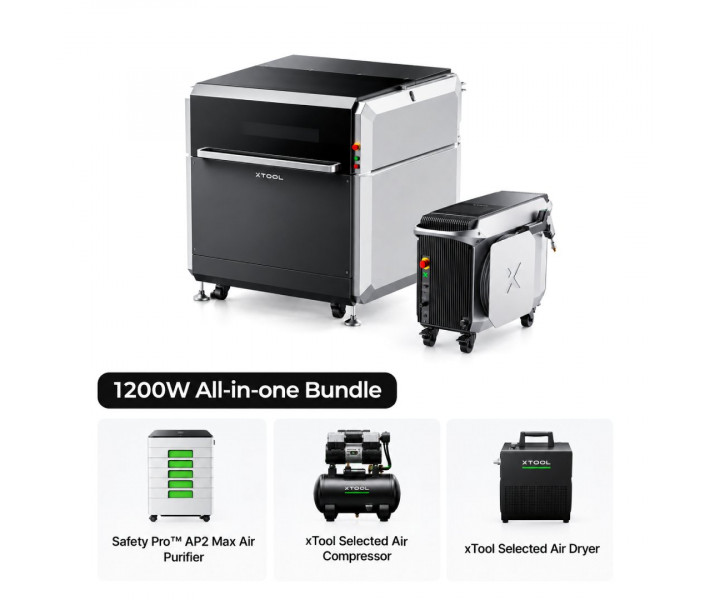

Що входить до комплекту xTool MetalFab 1200W All-in-one
- Лазерний зварювач xTool MetalFab Laser Welder 1200W.
Професійний волоконний лазерний апарат потужністю 1200 Вт для лазерного зварювання металу, а також ручного різання й очищення металевих поверхонь. Постачається у штатній заводській комплектації виробника. - xTool MetalFab CNC Cutter.
Автоматизована CNC-платформа для високоточного лазерного різання та обробки металу, призначена для роботи у складі системи xTool MetalFab та сумісна з лазерним зварювачем MetalFab 1200W. Постачається у штатній заводській комплектації виробника. - Димопоглинач / очищувач повітря xTool SafetyPro AP2 Max.
Промислова система очищення повітря та видалення диму, призначена для роботи з потужним лазерним обладнанням. Версія AP2 Max забезпечує продуктивність повітряного потоку до 700 м³/год і багатоступеневу фільтрацію продуктів лазерної обробки. - Повітряний компресор xTool Selected Air Compressor.
Компресор для забезпечення системи xTool MetalFab стабільним потоком стисненого повітря під час лазерного різання металу. Призначений для спільної роботи з CNC-платформою та осушувачем xTool Selected Air Dryer. - Осушувач стисненого повітря xTool Selected Air Dryer.
Система підготовки та осушення стисненого повітря для спільної роботи з компресором xTool. Забезпечує подавання чистого та сухого повітря до системи лазерного різання, зменшуючи вміст вологи в повітряній магістралі.
Технічні характеристики xTool MetalFab 1200W
| Параметр | Значення |
| Тип лазера | Волоконний лазер |
| Потужність лазера | 1200 Вт |
| Довжина хвилі | 1080 ± 10 нм |
| Режими роботи | Зварювання, ручне різання, очищення та гравіювання |
| Система охолодження | Повітряне охолодження |
| Вхідна напруга | 200–240 В AC, 50/60 Гц |
| Номінальна споживана потужність | 4200 Вт |
| Вимоги до електричної лінії | 25 А |
| Робоча температура | від −10 °C до +40 °C |
| Довжина кабелю зварювальної головки | 5 м |
| Клас лазерної безпеки | Клас 4 |
| Ручне різання | До 5 мм для нержавіючої та вуглецевої сталі |
| Матеріали, що підтримуються | Нержавіюча та вуглецева сталь, оцинкована сталь, алюмінієві, титанові, магнієві, нікелеві та інші сплави, латунь |
| Розміри нетто | 327 × 728 × 512 мм |
| Розміри брутто | 890 × 790 × 730 мм |
| Вага нетто | 38,2 кг |
| Вага брутто | 86 кг |
Поради щодо роботи з xTool MetalFab
- Перевірка захисного газу. Завжди відкривайте балон із газом та налаштовуйте тиск до увімкнення лазера, щоб запобігти пошкодженню фокусувальної лінзи.
- Контроль стану захисної лінзи. Перевіряйте чистоту захисного скла в пістолеті перед початком кожної зміни. Пилинки або плями розплаву призводять до її руйнування.
- Налаштування подачі дроту. Під час зварювання деталей із зазором переконайтеся, що дріт подається точно в центр зварювальної ванни під рекомендованим кутом.
- Вибір сопла. Використовуйте одинарні сопла для зварювання без дроту, подвійні — для зварювання з дротом, а вузькі циліндричні — для CNC-різання.
- Видалення вологи зі стисненого повітря. Якщо для різання використовується компресор, встановіть осушувач повітря та фільтр тонкого очищення олії.
- Надійність заземлення. Не починайте роботу без підключення затискача маси безпосередньо до заготовки для спрацьовування захисних систем.
- Тестовий прохід. Перед розкроєм серії деталей виконайте тестовий рез на невеликому відрізку металу аналогічної марки та товщини.
- Вентиляція робочого місця. Працюйте лише за ввімкненої витяжної системи, оскільки під час обробки металів утворюються дим, пил та аерозолі, які необхідно відводити з робочої зони.
Купити xTool MetalFab 1200W All-in-one в Україні
Розширте можливості вашого виробництва чи майстерні за допомогою лазерного зварювача та CNC-різака xTool MetalFab 1200W. Модель ідеально підходить для високоточного зварювання, автоматизованого й ручного розкрою, а також ефективного очищення деталей із різних металів. Наші спеціалісти допоможуть підібрати обладнання, сумісні аксесуари та оформити швидку доставку по Україні.
