- Доступність: В наявності
- Код товару: 00-00012393
TrackScan Sharp з Probe500 — це високоточна гібридна система 3D-вимірювань, яка поєднує швидке оптичне сканування з тактильним зондуванням. Створена для промислових секторів, де точність і універсальність є ключовими, вона забезпечує надійні результати під час роботи як із середніми деталями, так і з великогабаритними об’єктами.
Широке покриття та висока точність

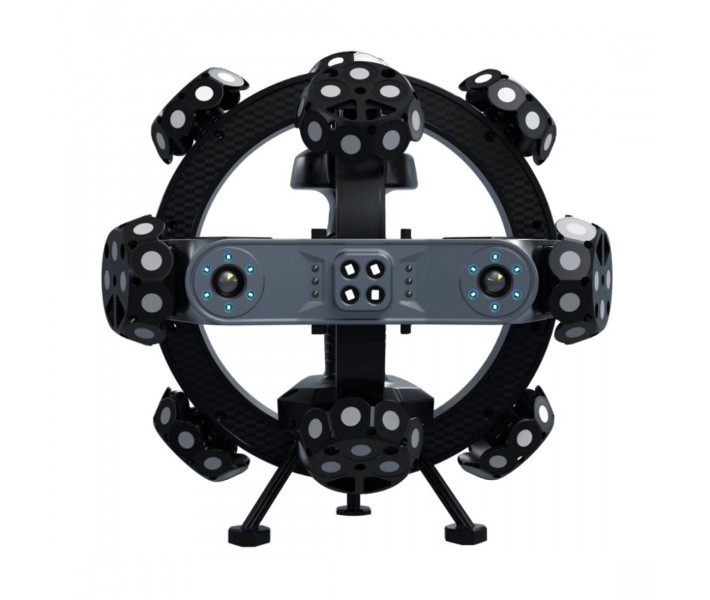

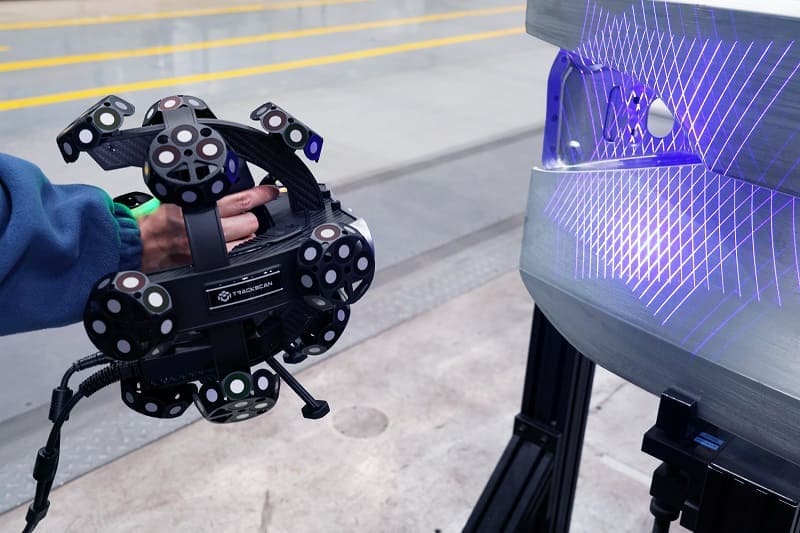

TrackScan Sharp з Probe500 оснащений 25-мегапіксельною індустріальною камерою та передовими оптичними алгоритмами, що забезпечує стабільне відстеження на відстані до 6 метрів. Модуль i-Scanner підтримує кілька режимів: 21 перехресна лазерна лінія для надшвидкого захоплення, 7 паралельних ліній для детального сканування та одна лазерна лінія для інспекції глибоких отворів. Система забезпечує до 2 600 000 вимірювань за секунду із точністю сканування ±0,025 мм.
- Швидкість сканування до 2,6 мільйона точок за секунду
- Оптична точність до ±0,025 мм
- Тактильне зондування Probe500 з точністю ±0,015 мм
- Об’ємна точність до 0,049 мм (10,4 м³)
- Дальність відстеження до 6 м
- Вимірювальний об’єм масштабується до 49 м³
Гібридна функціональність із Probe500

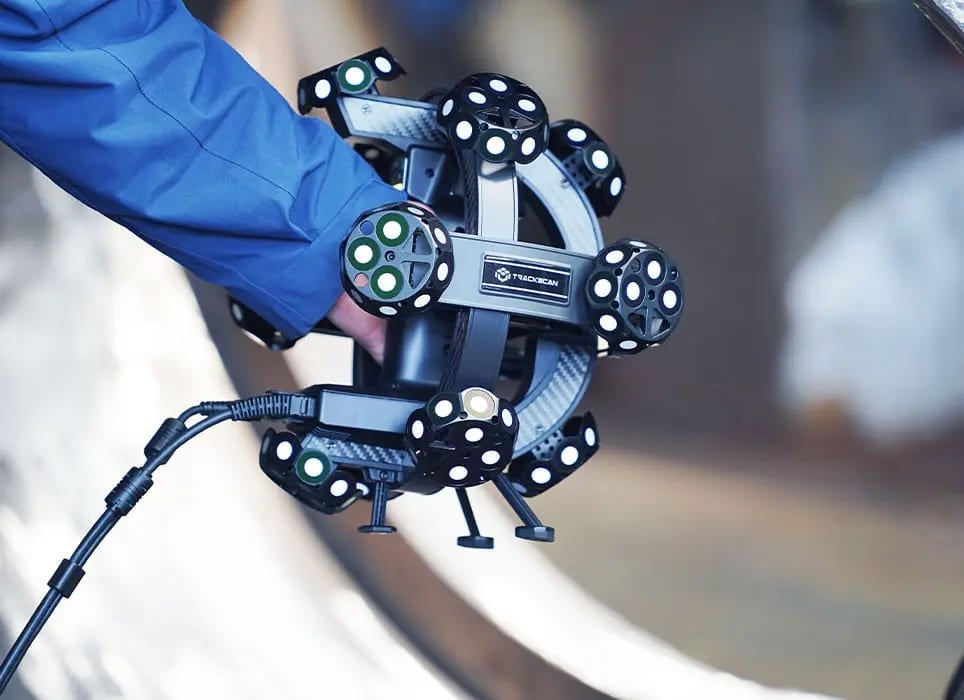

Probe500 розширює можливості оптичної системи високоточною тактильною перевіркою. Це дозволяє виконувати вимірювання прихованих геометрій, глибоких отворів і ділянок, недоступних для лазера, забезпечуючи комплексну та стабільну інспекцію з точністю зондування ±0,015 мм.
Застосування в різних галузях
Від авіації та автомобілебудування до енергетики й важкого машинобудування, TrackScan Sharp з Probe500 підтримує широкий спектр промислових завдань. Він надає точні 3D-дані для контролю якості, реверс-інжинірингу, цифрового моделювання та неруйнівного тестування складних деталей і великих конструкцій.
Ефективність та мобільність
Завдяки високій швидкості захоплення й гібридним можливостям вимірювань, цикли інспекції значно скорочуються. Вбудовані edge-процесори у трекері та сканері забезпечують обробку даних у реальному часі, а підключення через Wi-Fi та USB 3.0 дозволяє працювати повністю бездротово, з максимальною мобільністю та гнучкістю.
Експорт даних і сумісність
Система підтримує формати STL, OBJ, PLY, ASC, IGS і TXT, що гарантує повну сумісність із провідними CAD/CAM-платформами. Завдяки спеціалізованому програмному забезпеченню оптичні та тактильні дані інтегруються безшовно, спрощуючи шлях від сканування до фінальних інспекційних звітів.
Специфікація
| Параметр | Значення |
|---|---|
| Модель системи | Scanology TrackScan-Sharp з контактним щупом Probe500 |
| Тип вимірювальної системи | Гібридна метрологічна система: безмаркерне оптичне 3D-сканування + контактне зондування |
| Режими сканування та лазерні лінії |
• Ультрашвидкісне сканування: 21 синій лазерний хрест • Високоточне сканування: 7 паралельних синіх лазерних ліній • Сканування глибоких отворів: 1 синя лазерна лінія |
| Точність оптичного 3D-сканування | До 0,025 мм |
| Точність контактного щупа Probe500 | До 0,015 мм |
| Точність позиціонування отворів | 0,050 мм |
| Об'ємна точність системи |
• 10,4 м³ (на відстані 3,5 м): 0,049 мм • 28,6 м³ (на відстані 5,0 м): 0,067 мм • 49,0 м³ (на відстані 6,0 м): 0,089 мм |
| Об'ємна точність з фотограмметрією MSCAN | 0,044 мм + 0,012 мм/м |
| Швидкість оптичного сканування | До 2 600 000 вимірювань/с |
| Роздільна здатність сканування | До 0,020 мм |
| Максимальна зона сканування | До 500 × 600 мм |
| Дальність трекінгу та зондування | 6000 мм (6 м від оптичного трекера i-Tracker) |
| Характеристики щупа Probe500 |
• Глибина досяжності щупа: до 500 мм для зондування прихованих і глибоких зон • Кількість оптичних мішеней: 16 • Габаритні розміри щупа: 510 × 145 × 89 мм • Вага щупа: 700 г |
| Роздільна здатність камери трекера | 25 МП |
| Режим передачі даних щупа та сканера | Дротовий та бездротовий зв'язок |
| Робоча відстань сканера | 300 мм |
| Глибина сканування | 400 мм |
| Рекомендований розмір деталей | від 0,1 м до 12 м |
| Клас лазера | Клас II (безпечний для очей) |
| Формати вихідних файлів | .stl, .pj3, .igs, .asc та інші |
| Інтерфейси підключення | USB 3.0, мережевий інтерфейс, Wi-Fi |
| Діапазон робочих температур | від 0°C до 45°C (щуп Probe500) / від -10°C до 40°C (сканер) |
| Діапазон робочої вологості | 10 ~ 90% відн. волог. (без конденсації) |
| Сертифікація | CE, RoHS, WEEE, FCC |
Професійне гібридне рішення
Обираючи TrackScan Sharp з Probe500, ви отримуєте інноваційну гібридну систему 3D-сканування, яка поєднує швидкість оптики з точністю тактильних вимірювань. Доступна вже сьогодні в 3DDevice із доставкою по всій Європі та професійною підтримкою.
