Представляємо TrackScan Sharp-S з i-Probe500, комплексне та революційне рішення для великомасштабної 3D-метрології. Розроблена з використанням передових 25-мегапіксельних промислових камер та потужних вбудованих процесорів для периферійних обчислень, ця система спеціально створена для вимірювання великих деталей на значних відстанях з винятковою швидкістю. TrackScan Sharp піднімає оптичні вимірювання на новий рівень, пропонуючи відстань відстеження до 8,5 метрів та величезний діапазон високоточних вимірювань до 135 м³. Як повністю бездротове рішення з живленням від акумулятора, вона звільняє вас від обмежень кабелів, забезпечуючи плавний та потужний досвід вимірювань як для безконтактного сканування, так і для контактного зондування в будь-якому промисловому середовищі.
Проривна свобода вимірювань на великих площах
Неперевершене відстеження на великій відстані та з великим об'ємом
TrackScan Sharp використовує динамічний адаптивний світлодіодний алгоритм та розширену глибину різкості для підтримки неймовірної максимальної відстані відстеження 8,5 метрів. Це дозволяє вам легко справлятися з найскладнішими завданнями, включаючи вимірювання великомасштабних деталей в аерокосмічній, енергетичній та важкій промисловості. Його промисловий діапазон високоточних вимірювань до 135 м³ став можливим завдяки великому об'єму відстеження та надійному алгоритму периферійної калібрування. Ця можливість усуває необхідність часто переміщувати трекер, дозволяючи ефективно вимірювати цілі великі компоненти з однієї оптимальної позиції.
Відчуйте справжню свободу бездротового сканування
Безперебійна бездротова та інтуїтивно зрозуміла система
Звільніться від обмежень кабелів та складних налаштувань. Як 3D-сканер, так і оптичний трекер у системі TrackScan Sharp оснащені потужними вбудованими процесорами для периферійних обчислень у реальному часі.
У поєднанні з довготривалим живленням від акумулятора та зовнішніми WNIC, ця архітектура забезпечує повністю бездротовий робочий процес вимірювань.
Дизайн системи plug-and-play гарантує автоматичне підключення при запуску без необхідності складних налаштувань, дозволяючи миттєво розпочати сканування.
Завдяки ергономічно розташованим, зручним кнопкам та збалансованому дизайну ви можете насолоджуватися гнучким та необмеженим 3D-скануванням, де б ви не працювали.
Метрологічна точність та непохитна стабільність
Надійна продуктивність у будь-якому середовищі
Система вимірювань TrackScan Sharp побудована з використанням метрологічного обладнання та інноваційних власних алгоритмів для досягнення максимальної об'ємної точності 0,048 мм в об'ємі 10,4 м³, що відповідає найсуворішим промисловим вимогам. Сам 3D-сканер має інноваційну та стабільну структуру з технологією CFFIM, що забезпечує легку конструкцію з винятковою міцністю.
Ця міцна конструкція підтримує стабільну продуктивність і не піддається впливу теплових коливань, характерних для виробничих умов, гарантуючи високоточні вимірювання щоразу.
Надшвидкий збір даних без компромісів
Прискорене сканування, ретельна деталізація
Посилений передовим обладнанням та потужними периферійними обчисленнями, TrackScan Sharp сканує з вражаючою швидкістю до 6 мільйонів вимірювань на секунду, використовуючи 89 паралельних синіх лазерних ліній.
Незалежно від того, чи інспектуєте ви складні аерокосмічні деталі або великомасштабне промислове обладнання, TrackScan Sharp є ідеальним інструментом для збору 3D-даних та швидкого виявлення відхилень. Для складних елементів режим точного сканування системи, що працює на 17 паралельних лазерних лініях, дозволяє захоплювати деталі, такі як пази, отвори та гострі кути, з винятковою точністю та швидкістю, забезпечуючи ретельне представлення ваших деталей у комплексній та точній цифровій моделі.
Модульний та розширюваний всесвіт вимірювань
Налаштовуваний для будь-якого завдання вимірювання
- Інтелектуальне виявлення країв: додаткова функція, що працює на основі вимірювання у відтінках сірого, дозволяє точно перевіряти геометричні елементи, такі як отвори, пази та краї, з легкістю захоплюючи критичну інформацію, таку як положення та діаметр.
- Готовий до автоматизації: структура сканера оптимізована для безперебійного встановлення на роботизовану руку. Його 360-градусні розподілені набори міток дозволяють точно, безперервно відстежувати, створюючи основу для ефективної автоматизованої системи серійних вимірювань.
- Масштабовані вимірювання з кількома трекерами: діапазон вимірювань може бути динамічно розширений шляхом додавання більшої кількості i-Trackers до мережі, що дозволяє вимірювати ще більші об'єкти та цілі збірки без втрати точності.
- Універсальне контактне зондування: систему можна поєднати з відстежувальним i-Probe 500 для виконання високоточних контактних вимірювань на недоступних ділянках, таких як референтні отвори та приховані точки, з доступними як дротовими, так і бездротовими опціями.

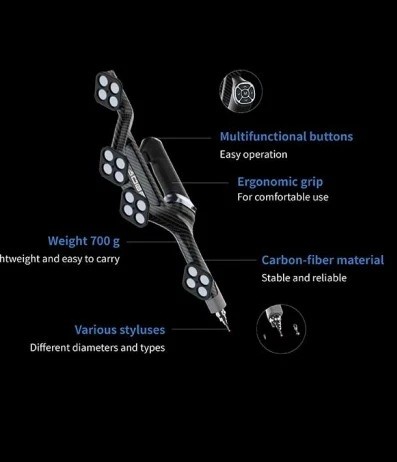

i-Probe500: точне контактне вимірювання для важкодоступних ділянок
i-Probe – це легкий, портативний та надійний 3D-дигітайзер, який ідеально доповнює систему TrackScan Sharp. Завдяки своїй довжині 500 мм та складному алгоритму, i-Probe може легко та з високою точністю вимірювати референтні отвори, приховані точки та інші недоступні ділянки, навіть коли деякі оптичні мітки заблоковані. Його можливості динамічного реферування дозволяють обчислювати та коригувати будь-які відхилення позиції, забезпечуючи високоточні вимірювання на виробництві або на відкритому повітрі. Це робить його ідеальним гнучким рішенням для інспекції складних автомобільних деталей, авіаційних компонентів, трубопроводів та нестандартних конструкцій.
Технічні характеристики TrackScan Sharp S
- Режими сканування: надшвидкий (89 синіх лазерних ліній), надточний (17 паралельних синіх ліній), глибокі отвори (1 синя лазерна лінія)
- Швидкість вимірювань: до 6 000 000 вимірювань/с
- Точність зондування: до 0,025 мм
- Точність позиції отвору: 0,05 мм
- Область сканування: до 800 мм × 700 мм
- Роздільна здатність: до 0,02 мм
- Відстань до об'єкта: 300 мм
- Глибина різкості: 400 мм (стандартна), 800 мм (велика)
- Промисловий діапазон високоточних вимірювань (для Sharp-S): До 135 м³
- Діапазон сканування (для Sharp-S): до 233 м³
- Об'ємна точність (стандартна): 0,048 мм (при 3,5 м), 0,069 мм (при 5,2 м), 0,128 мм (при 7,2 м), 0,159 мм (при 8,5 м)
- Об'ємна точність (з фотограмметрією): 0,044 мм + 0,012 мм/м
- Діапазон робочих температур: -10°C до 40°C
- Формати виводу: .stl, .pj3, .igs, .asc та інші
