Опис

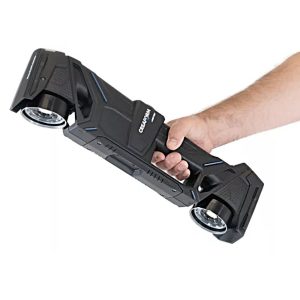

Метрологічний 3D-сканер Creaform HandySCAN MAX
Метрологічний 3D-сканер Creaform HandySCAN MAX поєднує точність, універсальність та портативність. Нова серія MAX створена на основі переваг HandySCAN 3D. Вона оптимізована для високоточних вимірювань великих та складних деталей. Такі деталі зустрічаються в аерокосмічній, транспортній, енергетичній, гірничодобувній та важкій промисловості.
Де використовують 3D сканери HandySCAN MAX
- Медицина
- Наука та освіта
- Не руйнівний контроль
- Капітальний ремонт, ремонт, технічне обслуговування
- Забезпечення якості, контроль якості
- Зворотний інжиніринг
- Розробка та дизайн продукції
Області використання HandySCAN MAX охоплюють сфери простих завдань та надскладних проєктів. Використання в роботі інноваційного метрологічного 3D сканера гарантує компанії підвищення якості, зниження витрат та швидкий вихід на серйозний ринок.
Технічні особливості метрологічного 3D сканера:
- Точність: до 0,150 мм
- Об’ємна точність: 0,150 мм+0,020 мм/м
- Висока продуктивність
- Швидкість вимірювання 2 250 000 точок/с
- Високий рівень деталізації
- Вага пристрою 1,22 кг
- Самопозиціонування з динамічним референсом
Переваги 3D сканера Creaform HandySCAN MAX
- Розумна роздільна здатність
- Автоматичний затвор
- Візуалізація живої сітки
- Виявлення цілей за допомогою штучного інтелекту
- Зворотний зв’язок у реальному часі
- Покращення сітки
- Швидке налаштування та початок роботи
- Сканування на ходу, можна використовувати вдома та на вулиці
Серія HandySCAN 3D|MAX дозволяє вимірювати як дрібні деталі, так і великі об’єми. Професіонали можуть легко вимірювати великі деталі та збірки. Процес сканування став простішим. Результатом є високоякісні 3D-скани всього за кілька хвилин.
Висока точність вимірювань
Точність сканування сягає 0,150 мм.
Швидке сканування великих об’єктів
Лазерний сканер HandySCAN 3D|MAX оснащений 38 синіми лазерними лініями. Велика область сканування дозволяє швидко та легко вимірювати великі деталі. Розмір деталей може сягати 15 метрів. При цьому забезпечується метрологічний клас точності за короткий час.
Гнучкий об’єм сканування
Функція Flex Volume дозволяє регулювати робочу відстань. Діапазон становить від 0,3 м до 2,5 м. Користувач може сканувати невеликі ділянки з високою якістю на близькій відстані. Також можна вимірювати великі деталі на високій швидкості з більшої відстані.
Зручність та ефективність
- Швидке налаштування та сканування.
- Великий та розширюваний вимірювальний об’єм.
- Миттєве отримання сітки та готових до використання файлів.
Точність та деталізація
Динамічна прив’язка та оптимізація об’ємної точності забезпечують високу точність.
Це рішення підходить для роботи в складних умовах. Висока точність гарантується навіть при великих вимірюваннях. Рівень досвіду користувача не має значення.
Калібрування в реальному часі інтегрована в процес сканування. Вона виконується автоматично та не потребує дій користувача. Функція Flex Volume забезпечує високу точність та деталізацію на ділянках, відсканованих з близької відстані.
Точність вимірювань не залежить від нестабільності навколишнього середовища.
Сканер акредитований за стандартом ISO 17025. Він також відповідає стандарту VDI/VDE 2634 частина 3.
Інтегрована фотограмметрія
Ця функція дозволяє отримувати точні дані для великих об’єктів.
Деталізація дрібних елементів
Сканер здатний захоплювати навіть найдрібніші деталі об’єкта.
Універсальність у застосуванні
HandySCAN 3D|MAX Series підходить для будь-яких типів поверхонь. Це включає блискучі, маслянисті та відбиваючі покриття. Підготовка поверхні або деталей не потрібна.
Алгоритм Smart Surface Algorithm оптимізує вимірювання поверхні. Це забезпечує краще відстеження та продуктивність. Також покращуються показання складних контрастних покриттів. Процес сканування стає простішим для користувача.
Передові технології
- Технологія синього лазера забезпечує високу точність та деталізацію.
- Візуалізація сітки в реальному часі дозволяє контролювати процес сканування.
- Підключення та робота (Plug and Play) роблять використання сканера простим та швидким.
Комплектація 3D сканера HandySCAN 3D|MAX:
- Блок живлення
- Магнітні позиційні мітки
- Кабель підключення до ПК
- Протиударний кейс для перенесення
| Джерело світла | 38 синіх лазерних ліній |
| Об’ємна точність (мм/м) | 0,150 + 0,020 |
| Площа поля захоплення (мм) | 100 x 100 |
| Робоча відстань (м) | 0,45 – 1,60 |
| Тип сканера | Портативний, ручний |
| Глибина різкості (м) | 1,15 |
| Кольорове сканування | Ні |
| Сканування з відмітками | Є |
| Діапазон розмірів деталі (м) | 1 – 10 |
| Швидкість сканування (точок/с) | 2 250 000 |
| Точність сканування (мм) | До 0,150 |
| Стіна | 2 мм |
| Глибина сканування (мм) | 3,50 |
| Відстань між точками (мм) | 0,4 |
| Клас лазера | 2M (безпечний для очей) |
| Підтримувані типи файлів | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| Програмне забезпечення | Vxelements |
| Сумісне ПЗ | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
| Підключення | USB 3.0 |
| Вага нетто (кг) | 1,22 |
| Габаритні розміри (нетто) (мм) | 133 x 79 x 435 |
| Країна виробник | Канада |
| Сертифікати | Відповідність нормам ЄС (Директива про електромагнітну сумісність, Директива про низьку напругу), сумісність з акумуляторними батареями (якщо застосовано), IP50, WEEE |
| Патенти | CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135 |
| Діапазон робочих температур (°C) | 5 – 40 |
| Діапазон робочої вологості (%) | 10 – 90 |
