XGRIDS Survey Grade RTK Kit – Модуль супутникового позиціювання в складних умовах

XGRIDS Survey Grade RTK Kit – 3Д сканування у складних умовах

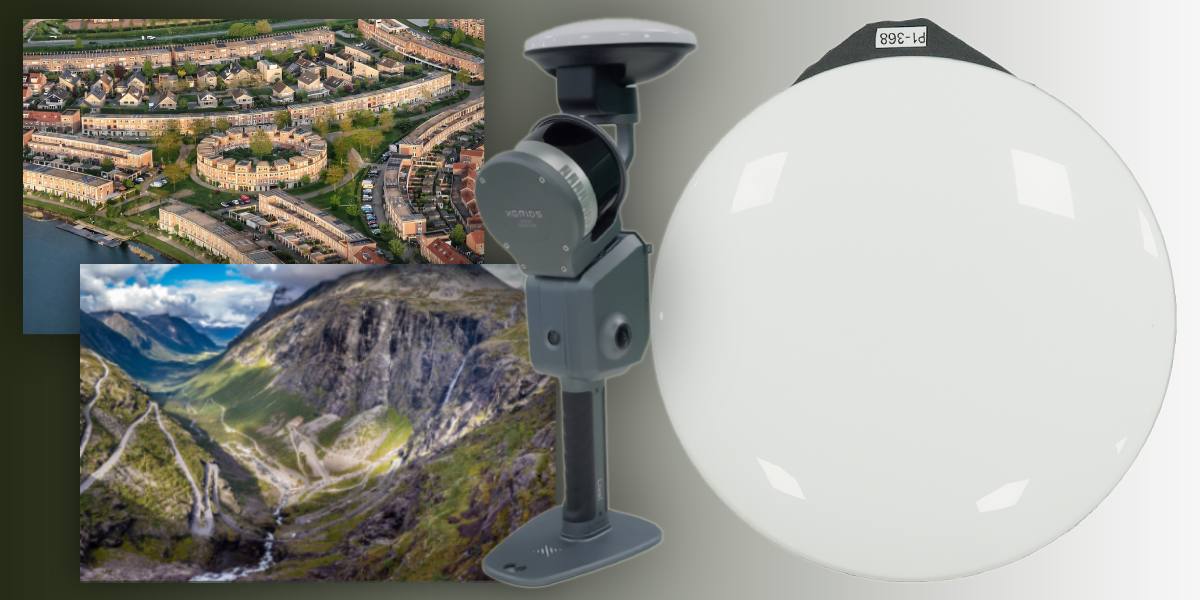

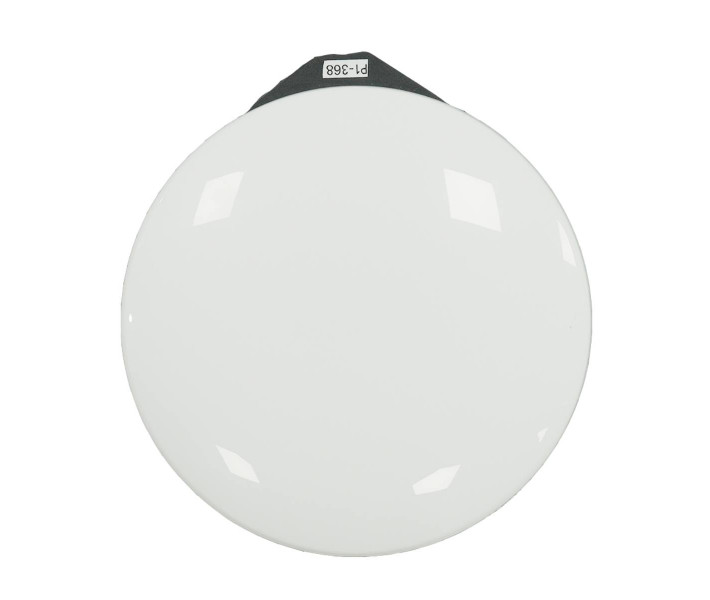

XGRIDS Survey Grade RTK Kit — це високоточний модуль супутникового позиціонування (RTK — Real Time Kinematic), розроблений спеціально для сканерів серії XGRIDS Lixel L2 Pro. Він покликаний забезпечити геореференціювання хмари точок (point clouds) з точністю на рівні зйомки класу «survey», навіть в умовах, де стандартні GNSS або SLAM-рішення дають збої: щільній міській забудові, лісі, між будівлями, де огляд неба обмежений.

Основні характеристики та властивості Survey Grade RTK Kit

Системи супутникової навігації, що підтримуються:

• GPS (L1, L2, L5)
• GLONASS (L1, L2)
• BeiDou / BDS (B1, B2, B3)
• Galileo (E1, E5a, E5b, E6b)

Точність позиціонування:

• Горизонтальна: 0,8 см + 1 ppm
• Вертикальна: 1,5 см + 1 ppm

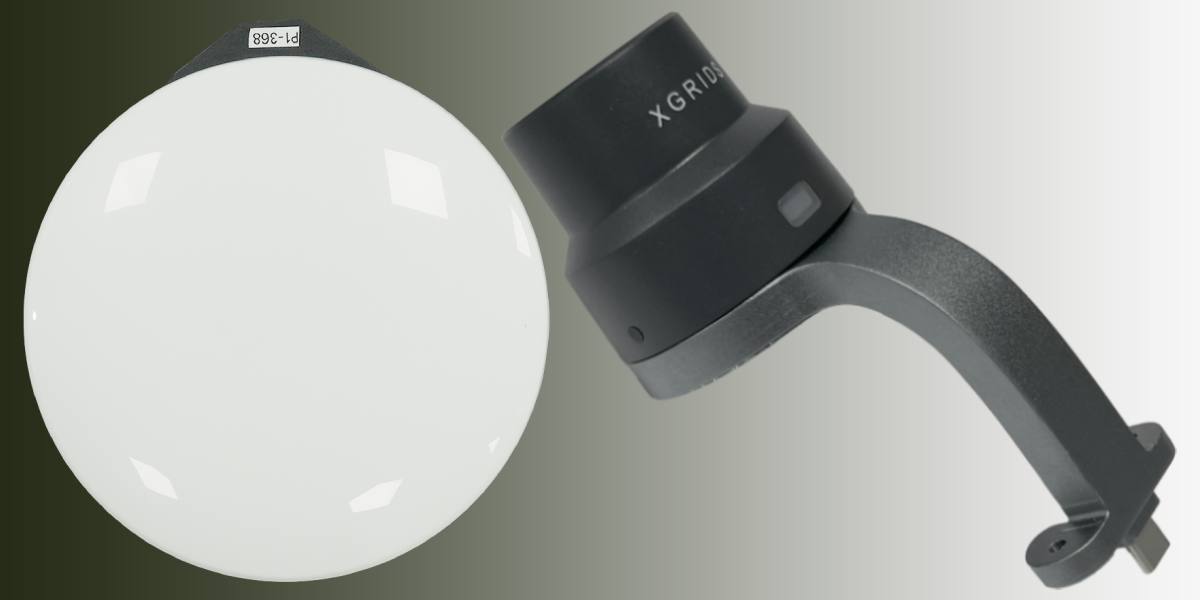

Комплектація: модуль Survey Grade RTK, кронштейн для встановлення на XGRIDS Lixel L2 Pro, комплект гвинтів для швидкої фіксації

Вага модуля: близько 0,300 кг

Температурний діапазон роботи: від −20 °C до +50 °C

Захист корпусу (IP): IP54 для XGRIDS L2 Pro та модифікацій (модуль відповідає рівням, за яких пристрій захищений від бризок, пилу)

Модуль Survey Grade RTK Kit сумісний:

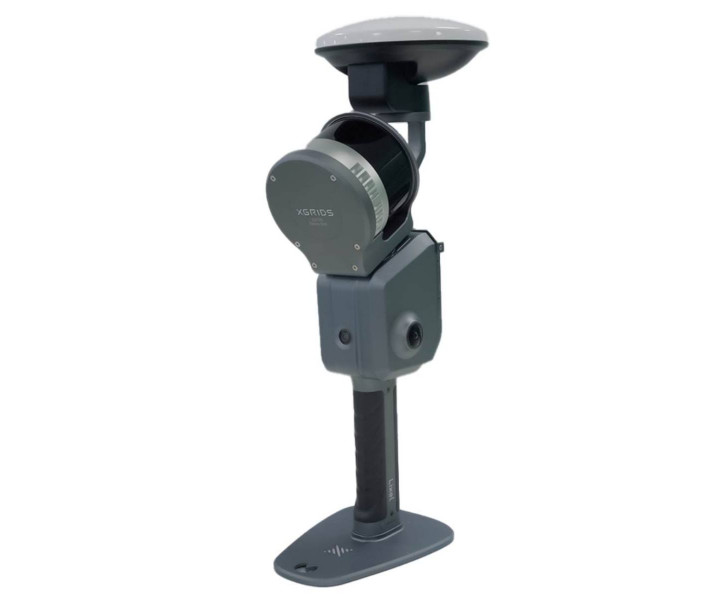

• 3D-сканери XGRIDS Lixel L2 Pro: всі варіанти (моделі з різними LiDAR каналами та дальністю)
• Програмним забезпеченням/алгоритмами, які вже працюють з RTK-корекціями та GNSS-даними (SLAM-fusion, візуальна інерціальна система + GNSS)
• Підтримує інтеграцію хмар точок у GIS, BIM-системи, картографічні продукти, кадастрові роботи тощо (тобто формат .las та геоприв'язка точок)

Як модуль покращує характеристики 3D-сканерів XGRIDS L2 Pro

• Survey Grade RTK Kit забезпечує значно вищу абсолютну точність хмар точок, особливо у складних умовах, порівняно зі звичайним SLAM-позиціонуванням. Завдяки надточному GNSS-RTK модулю можна відразу отримувати координати з похибкою менше сантиметра по горизонталі та близько 1-1,5 см по вертикалі.
• Знижує обсяг цільової постобробки: менше коригуючих дій, менше ручного вирівнювання, менше помилок при суміщенні сканів. Це економить час та знижує вартість обробки.
• Дозволяє будувати більш точні моделі та карти, що є критичним для додатків, де помилки в геопозиціонуванні призводять до значних наслідків (будівництво, кадастр, інженерні мережі).
• Покращує стабільність позиціонування: модуль Survey Grade RTK краще справляється з перериваннями сигналу, перешкодами, частковим блокуванням неба. Навіть у складних середовищах, коли стандартний RTK або SLAM відчувають промахи, даний модуль зберігає точність.

Переваги Survey Grade RTK Kit порівняно з аналогами

• Підтримка повного набору супутникових систем (GPS, GLONASS, BeiDou, Galileo) та декількох смуг сигналу — чим забезпечується більш надійне позиціонування при насиченості чи перешкодах.
• Високі специфікаційні показники точності: горизонтальна 0,8 см + 1 ppm, вертикальна 1,5 см + 1 ppm — багато стандартних RTK-рішень мають більшу похибку або вимагають більш сприятливих умов.
• Спеціальне кріплення та інтеграція з Lixel L2 Pro — швидкий монтаж, менше зайвого обладнання, компактність.
• Покращена якість сигналів та приймачів — краща передача даних, краща стабільність у складних умовах. Багато аналогів або не підтримують Survey Grade в таких самих умовах, або вимагають зовнішнього базового обладнання.
• При порівнянні зі стандартним RTK-kit XGRIDS модуль Survey Grade забезпечує більшу точність та надійність при складній місцевості та обмеженому огляді неба.

Особливості додаткового модуля Survey Grade RTK Kit

• Швидка установка: модуль фіксується на корпусі Lixel L2 Pro за допомогою кронштейна та двох гвинтів — не вимагає значних витрат часу та спеціальних інструментів.
• Робота в широкому температурному діапазоні, стійкий до умов, що виникають у польових роботах (від −20 °C до +50 °C).
• Корпус та конструкція відповідають стандарту IP54 — захист від бризок, помірного пилу.
• Маса невелика (~0,300 кг), що майже не додає навантаження до базового сканера.
• Підтримка real-time передачі коригуючих сигналів RTK та можливість "RTK-fusion" (поєднання GNSS, IMU/інерційних даних, візуальних датчиків) для стійкого треку при русі та зміні середовища.

Області використання XGRIDS Survey Grade RTK Kit

• Геодезія, картографія, топографічні зйомки, кадастр – коли потрібно дотриматися нормативів за точністю.
• Архітектура, цифрове моделювання фасадів та будівель, створення цифрових двійників.
• Будівництво, особливо у містобудівних проектах, BIM-управління, контроль геометрії.
• Лісове та екологічне картографування, моніторинг рослинності, рельєфу та землекористування.
• Археологія та культурна спадщина — для точної зйомки об'єктів, де потрібен високий рівень деталізації та точність позиціонування.
• Урбаністика — естакади, щільна забудова, середовища з множинними перешкодами, де огляд неба обмежений.
• Інженерні обстеження, моніторинг деформацій, будівельний контроль, інфраструктура (мости, тунелі, мережі).

Де неможливо обійтися без Survey Grade RTK Kit

• При скануванні в міських каньйонах — між високими будівлями, де стандартні GNSS збиваються, а помилки позиціонування впливають на підсумковий результат.

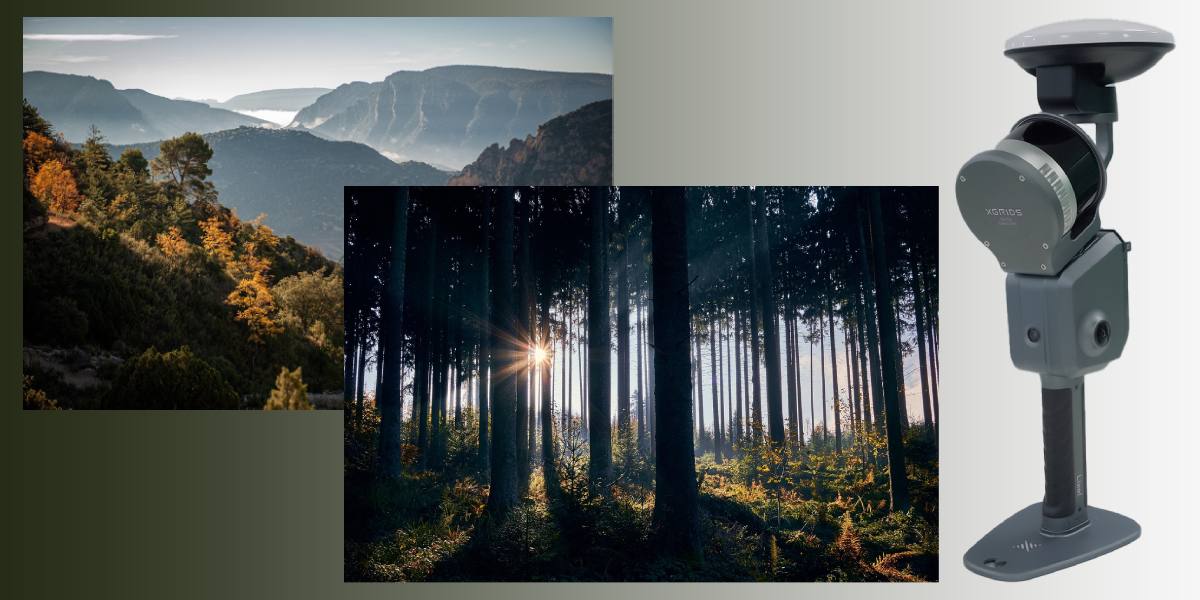

• У лісових масивах або джунглях, де полотно неба частково закрите.
• При зйомці інженерних об'єктів, де вертикальна точність є критичною (наприклад, тунелі, мости, портал будови з точним допуском).
• Коли потрібна відповідність стандартам, нормам (кадастровим, будівельним) з чітко заданою похибкою.
• При створенні цифрових моделей місцевості або об'єктів, які будуть використовуватися для проектування, аналізу, симуляцій тощо — помилки у позиціонуванні призводять до накопичення похибки.
• У проектах з обмеженим часом: коли не можна довго займатися постобробкою, потрібен результат відразу після сканування.

Де достатньо стандартного RTK-набору

• У відкритих просторах з хорошим оглядом неба, де GNSS-сигнали стабільно ловляться, де немає сильних перешкод — в таких умовах стандартний RTK-kit вже дає хорошу точність, і Survey Grade може бути надмірним.
• Для завдань, де точність 2-3 см цілком прийнятна, і бюджет чи вага/портативність важливіші за максимальну точність.
• Якщо завдання не вимагає суворої вертикальної точності або інтеграції в нормативні системи, і менше значення має абсолютне позиціонування.

Чим Survey Grade RTK Kit кращий за стандартний RTK Kit від XGRIDS

Найкраща точність у складних умовах

Survey Grade Kit заявляє горизонтальну точність 0,8 см + 1 ppm та вертикальну 1,5 см

Стандартний RTK Kit зазвичай має менш жорсткі показники — точність трохи гірша, особливо по вертикалі, та менша стійкість при перешкодах (будівлі, ліс). Survey Grade оптимізований для роботи, коли огляд неба обмежений, сигнал відбивається, з'являються перешкоди.

Покращена якість приймача та посилення сигналу

Survey Grade версія має вдосконалений приймач, вищу здатність до стійкого прийомного сигналу при перешкодах та віддзеркаленнях (multipath), кращий діапазон передачі або стійкість корекцій.

Це дозволяє утримувати фікс-рішення RTK у тих місцях, де стандартний RTK може “загубитися” або переключитися в менш точний режим.

Надійніше позиціонування при перешкодах

У містах, між будівлями, під навісами листя у лісі — Survey Grade значно перевершує стандартний RTK. У стандартній версії відсоток випадків втрати фікс-рішення вищий, і похибки вертикалі можуть зростати. Survey Grade виправданий покращеною стійкістю.

Менше постобробки та коригувань

Дані з Survey Grade вже ближчі до підсумкової якості, потрібно менше ручної корекції, менше зовнішніх контрольних точок (GCP), менше правок по висоті та положенню. Це економить час та ресурси. Деякі джерела прямо вказують, що Survey Grade версія “reduces post-processing time”.

Ширша підтримка каналів GNSS та смуг

Survey Grade Kit підтримує безліч систем: GPS (L1, L2, L5), GLONASS (L1, L2), BeiDou (B1, B2, B3), Galileo (E1, E5a, E5b, E6b).

Стандартний RTK Kit може підтримувати менше каналів або не мати всіх смуг, що позначається на стійкості в середовищах з відбиттями сигналу або з перериваними супутниковими оглядами.

Більш довгий діапазон передачі / краща стійкість корекції

Survey Grade версія відзначається тим, що приймач має longer transmission range (довгий радіус або кращу передачу сигналу корекції) порівняно зі звичайним стандартом.

Це означає, що модуль може підтримувати зв'язок корекції RTK за більш значного віддалення від базової станції або за наявності перешкод, де стандартний RTK Kit вже “слабший”.

Оптимізація під роботу в екстремальних умовах

Робота в лісистій місцевості, між будівлями, в умовах сильних віддзеркалень — Survey Grade спеціально спроектований для таких випадків. Стандартний RTK Kit скоріше розрахований на більш сприятливі умови, або менш екстремальні перешкоди.

Коли різниця між стандартним модулем та Grade RTK Kit особливо помітна

• Коли важлива вертикальна точність: стандартний RTK може давати трохи більшу похибку по висоті; Survey Grade утримує вертикальну точність на рівні ~1,5 см + 1 ppm.
• При зйомках у щільній міській забудові, де супутники низько на горизонті, де віддзеркалення сигналу заважають, огляд неба частково закритий.
• Якщо потрібно мінімізувати витрати на корекції та постобробку — більше автоматизму, менше ручного підгону.
• У проектах, де нормативи чи вимоги замовника пред'являють суворі допуски на абсолютну геопозицію чи висоту.

Вибрати Survey Grade на додаток до 3Д сканера Lixel L2 Pro – раціональне рішення

Survey Grade від XGRIDS спеціально оптимізований під власну лінійку сканерів L2 Pro. Тому комунікація між компонентами, кріплення, програмні інтерфейси ідеально адаптовані один до одного.

Параметри точності заявлені та перевірені сторонніми продавцями та технічними характеристиками виробника: 0,8 см + 1 ppm по горизонталі та 1,5 см + 1 ppm по вертикалі. Це виділяє його серед стандартних RTK рішень, часто з більшою похибкою або без багатьох підтримуваних GNSS-систем.

Survey Grade версія показує стійкість у складних умовах, що часто не гарантується у аналогічних продуктів (звичайні RTK-ключі, менші бюджети).

Модуль має легку вагу, легке кріплення, мінімальне втручання в зміну інструменту, можливість використовувати разом з іншими аксесуарами лінійки.
