- Доступність: В наявності
- Код товару: 00-00000262
- Вага: 1.50kg
- SKU: RS-F2-ELCL-01

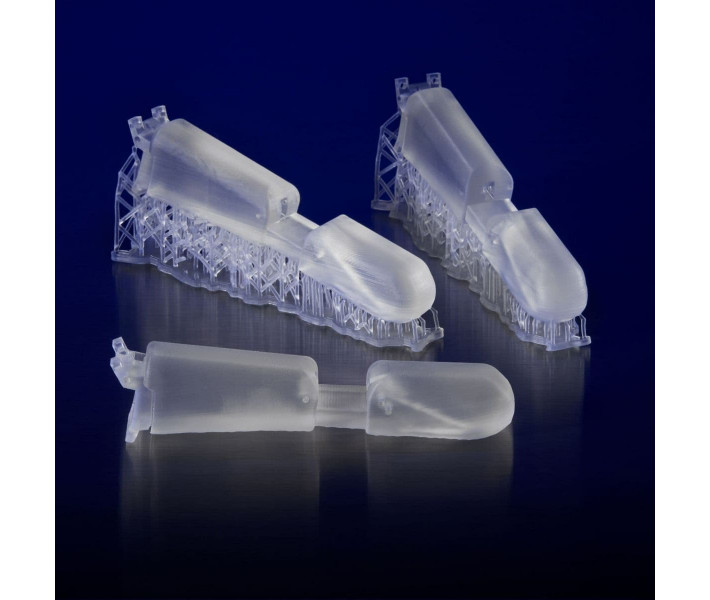

Картридж Formlabs Elastic 50A Resin, гнучка смола
Formlabs Elastic 50A Resin – це найбільш м’який інженерний полімер у лінійці гнучких фотополімерів виробника Formlabs з твердістю по Шору 50A. Він підходить для прототипування м’яких і гнучких деталей, зазвичай вироблених з силікону. Деталі, надруковані з цього матеріалу, виглядають і поводяться як формовані силіконові деталі і достатьньо довговічні для використання протягом багатьох циклів.
Застосування Elastic 50A Resin
Це відмінний вибір для друку 3D моделей, які будуть багаторазово згинатися, розтягуватися і стискатися і швидко повертатися до своєї первинної форми. Усі ці деформації Elastic 50A з гідністю витримає без розривів протягом довгого періоду часу.
Смола Elastic 50A – це еластичний матеріал, розроблений для застосування в пружних і сильно розтяжних виробах. Вона призначена для «відскоку» і швидкого повернення до своєї первинної форми. Дуже добре пристосований для створення медичних моделей, для моделювання або навчання, тому що він гнучкий і прозорий.
В таких галузях застосування, як оптимізація виробничого процесу, швидка ітерація по проектах або оцінка форми, відповідності та функціональності, інженерний фотополімер Formlabs Elastic 50A витримує значні випробування і працює в умовах стресу.
Ідеально підходить для створення:
- прототипів споживчих товарів
- гнучких елементів робототехніки
- медичних виробів, анатомічних протезів
- кіно- і театрального реквізиту.
Як правило, м’які силіконові деталі, які використовують для виробів які носяться, медичних моделей, робототехніки та спеціальних пристосувань, виготовляються за допомогою технологій виготовлення прес-форм або аутсорсингу. Виробництво якісних еластичних матеріалів колись було можливим тільки на дорогому промисловому устаткуванні. Тепер, із доступними 3D-принтерами промислової якості, такими як Form 3, стало можливим виготовляти еластичні деталі на робочому столі за лічені години.
Розроблення смол для м’якої стереолітографії (SLA) може бути складним завданням. Деталі повинні бути високоеластичними, але досить міцними, щоб не розриватися під час друку – дві властивості, які зазвичай діаметрально протилежні.
Еластична смола для прямого друку м’яких гнучких прототипів та моделей. Заміна дорогого та довгого лиття під тиском:
Дані про властивості матеріалу Formlabs Elastic 50A Resin:
| Зелена фаза | Після отвердіння | Метод: | |
| Межа міцності на розтяг | 1.61 MPa | 3.23 MPa | ASTM D 412-06 (A) |
| Стрес під час подовження 50% | 0.92 MPa | 0.94 MPa | ASTM D 412-06 (A) |
| Стрес під час подовження 100% | 1.54 MPa | 1.59 MPa | ASTM D 412-06 (A) |
| Відносне подовження при розриві | 100% | 160% | ASTM D 412-06 (A) |
| Пластична деформація (23 °C впродовж 22 годин) | 2% | 2% | ASTM D 395-03 (B) |
| Пластична деформація (70 °C впродовж 22 годин) | 3% | 9% | ASTM D 395-03 (B) |
| Міцність на разрив | 8.9 кН/м | 19.1 кН/м | ASTM D 624-00 |
| Твердість за Шором | 40A | 50A | ASTM 2240 |
Сумісність з розчинником. Відсоток збільшення ваги за 24 години для надрукованого і ствердженого куба розміром 1 x 1 x 1 см у відповідному розчиннику:
| Розчинник | 24-годинне збільшення розміру (%) | 24-годинне збільшення ваги (%) | Розчинник | 24-годинне збільшення розміру (%) | 24-годинне збільшення ваги (%) |
| Оцтова кислота, 5 % | <1 | 2.8 | Перекис водню (3%) | <1 | 2.2 |
| Ацетон | 19.3 | 37.3 | Ізооктан (бензин) | <1 | 3.5 |
| Ізопропіловий спирт | 13.3 | 25.6 | Мінеральне масло, легке | <1 | <1 |
| Відбілювач, ~5 % NaOCl | <1 | 2 | Мінеральне масло, важке | <1 | <1 |
| Бутил ацетат | 18.2 | 39.6 | Солона вода (3,5% NaCl) | <1 | 1.7 |
| Дизель | 1.2 | 4.2 | Гідроксид водню (0,025%, рН = 10) | <1 | 2 |
| Діетилгліколь монометиловий ефір | 12 | 28.6 | Вода | <1 | 2.3 |
| Гідравлічне масло | <1 | 2.1 | Ксилол | 20.4 | 46.6 |
| Skydrol 5 | 9.9 | 21.7 | Сильна кислота (HCI конц.) | 14.2 | 39.4 |
Порівняльна таблиця властивостей Elastic 50A и Flexible 80A:
| Elastic 50A Resin, після отвердіння | Flexible 80A Resin, після отвердіння | |
| Дюрометр / Твердість за Шором | 50A | 80A |
| Відносне подовження при розриві (%) | 160 | 120 |
| Міцність на розтяг (МПа) | 3.2 | 8.9 |
| Міцність на розрив (кН / м) | 19.1 | 24 |
| Колір | Прозорий | Прозорий |
