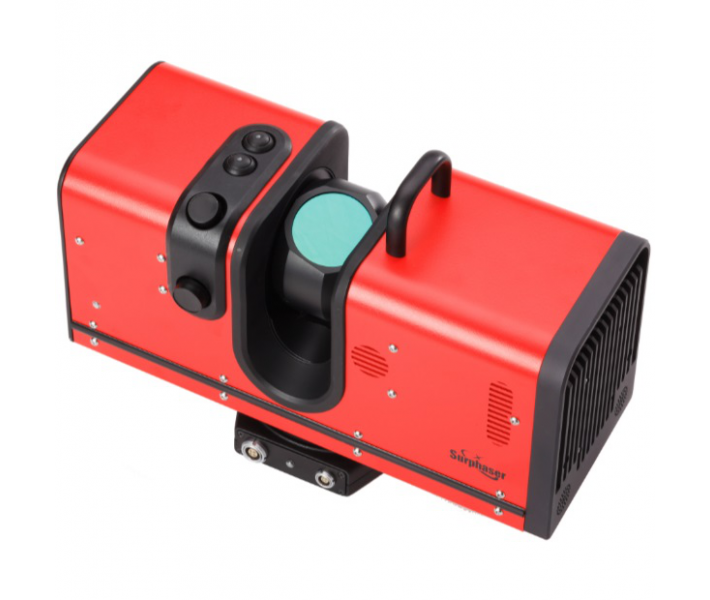

Професійний 3D лазерний сканер Surphaser 410HSX
Професійний лазерний 3D сканер Surphaser 410HSX – найбільш точний напівсферичний сканер дальньої дії на ринку з діапазоном сканування від 0,4 до 70 м.
Обертаючись у двох площинах (горизонтально на 360° і вертикально на 270°), сканер проектує лазерний промінь на дзеркало, встановлене під кутом 45 градусів, яке направляє промінь у простір. На кут 1° сканер 410HSX здатний проектувати до 360 променів. Відбиваючись від поверхні сканованого об’єкта, промінь повертається і вловлюється датчиком сканера. Відстань до об’єкта вимірюється сканером за зміщенням фази. Дані зчитуються зі швидкістю до 832 000 пікселів за секунду і точністю до 0,025 мм. Є опція кольорового сканування. Клас лазера 1.
Головні характеристики 410HSX
- Довгий радіус дії 0,4 – 70 м.
- Глибокий субміліметровий (0,06 – 0,3 мм) рівень шуму на відстані 0,4 – 30 м.
- Легко встановлюється та транспортується. Легка вага 6 кг, поміщається у кейс для ручної поклажі, схвалений для більшості внутрішніх авіаліній.
- Портативний та бездротовий. Дві Li-Ion батареї 14В, 49 Втч, кожна забезпечує близько 1 години роботи. Підключення Wi-Fi.
- Лазер класу 1.
- Швидкість сканування до 832 000 пікселів в секунду.
- Міцна конструкція, призначена для роботи у жорстких промислових умовах та на відкритому повітрі.
- Вбудований контролер сканування дозволяє безпосередньо керувати сканером та збирати дані без ноутбука.
- Дві вбудовані 5 Mp камери; програмне забезпечення для автоматичного відображення колірних даних.
Продуктивність системи Surphaser 410HSX
| Конфігурація (вибирається програмним забезпеченням, доступним на всіх пристроях Surphaser 410) | 410_HQ4 208,000 pps | 410_HS4 208,000 pps | 410_HP4 832,000 pps |
| Рекомендований робочий діапазон (м) | 0,4 – 70 | 0,4 – 70 | 0,4 – 70 |
| Поріг невизначеності (м) | 180 | 360 | 180 |
| Кутова неточність1,3 (кут. с) | 15 | 15 | 15 |
| Рівень шуму1,2 (мм); Коефіцієнт відображення 90% | 0.06@ 0,4 – 30 м | 0.09@ 0,4 – 30 м | 0.15@ 0,4 – 30 м |
| Рівень шуму1,2 (мм); Коефіцієнт відображення 10% | 0.15@ 0,4 – 15 м | 0.15@ 0,4 – 15 м | 0.3@ 1 – 15 м |
| Похибка дальності3, (мм)мм) | <0.7@ 15 м | <0.9@ 15 м | <0.9@ 15 м |
1 Всі значення шуму та невизначеності дано для рівня 1 сигма. 2 Шум дальності – локальна (короткочасна) зміна дальності, поверхня Ламберта. 3 Оцінюється за допомогою контрастного цільового об'єкта, що найбільш підходить. 4 410_HQ, 410_HS і 410_HP є опціями, які обираються програмно, всі три доступні для всіх пристроїв Surphaser 410. Системні параметри можуть бути змінені без попереднього повідомлення; параметри оцінюються незалежно.

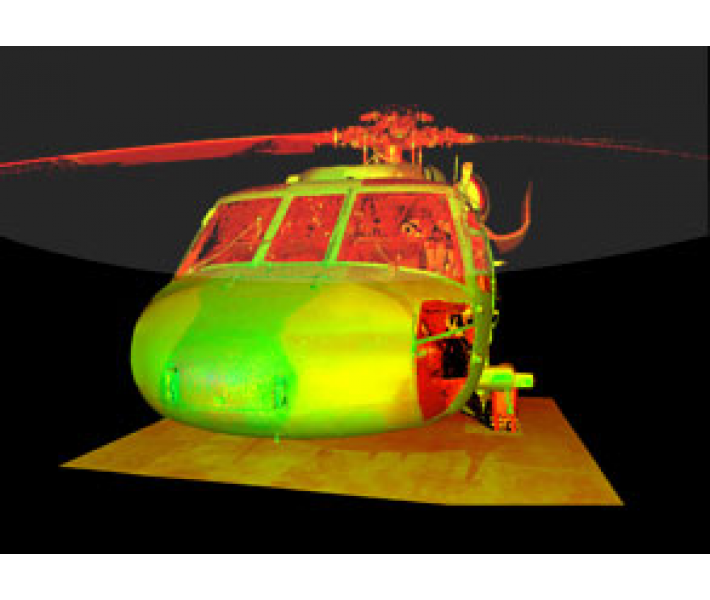

Застосування Surphaser 410HSX
Професійний лазерний сканер для промислового використання на великих об’єктах:
- Реверс інжиніринг.
- Розмірний контроль.
- Більшерозмірна метрологія (авіація, автомобілебудування, аерокосмічна техніка).
- Документація.
- Судова експертиза.
- Спецефекти та анімація.
Програмне забезпечення Surphaser у комплекті
- Управління роботою 3D лазерного сканера Surphaser.
- Автоматичне розпізнавання міток та реєстрація сканування на основі міток.
- Апаратна самодіагностика сканера та самокалібрування.
- Збір та стиснення необроблених даних у режимі реального часу.
- Аналіз даних у режимі реального часу контролю якості сканування.
- Швидке попереднє сканування та вибір областей інтересу на екрані для сканування високої густини.

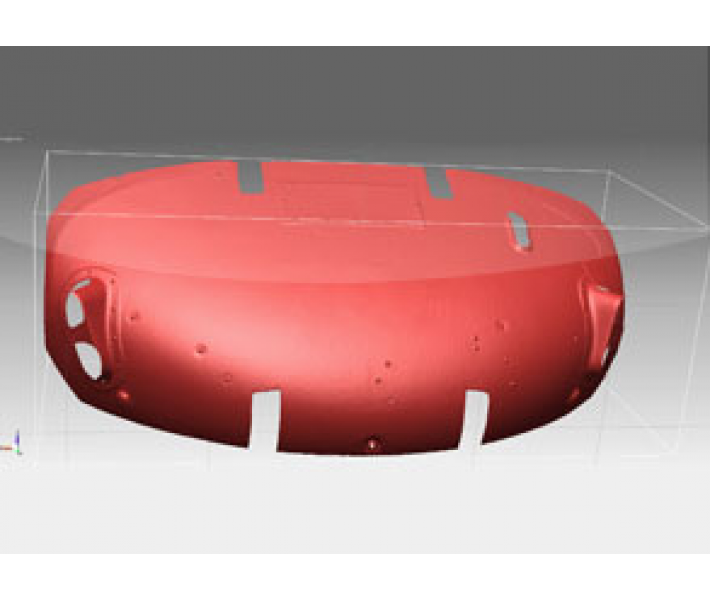

- Обробка необроблених даних 3D-сканування, що включає:
- Створення хмари точок або інтерполірованої поверхні (сітки).
- Великий набір фільтрів для виділення областей, що цікавлять, і усунення недостовірних даних.
- Експорт даних у стандартних галузевих форматах.
- Автоматичне зіставлення кольорового зображення з хмарою точок.
Пакет SurphExpress також включає:
ProcessC3D – утиліта командного рядка, яка дозволяє виконувати неконтрольовану обробку кількох сканувань із використанням параметрів, експортованих із сеансу Interactive SurphExpress.
SurphView – окрема програма для перегляду даних сканування в різних форматах, що підтримує візуалізацію дуже великих обсягів даних.
Специфікація Surphaser 410HSX
| Модель | Surphaser 410HSX |
| Тип Сканера | Фазовий зсув, напівсферичний сканер з полем зору 360° × 270° |
| Метод вимірювання відстані | За фазовим зсувом |
| Довжина хвилі лазера (нм) | 1550 |
| Тип лазера | CW |
| Клас лазера (IEC EN60825-1:2007): | Клас 1 |
| Швидкість сканування (точок за секунду) | 208 000, 832 000 |
| Одиниця подання внутрішніх координат (мм) | 0,001 |
| Дані кутового положення | |
| Діаметр променя в апертурі, мм | 3 |
| Внутрішня вертикальна кутова одиниця уявлення | 1 кутова секунда |
| Внутрішня горизонтальна кутова одиниця уявлення | 1 кутова секунда |
| Контроль щільності сканування: вибирається програмно | |
| Мін. вертикальна щільність точок (точок/градус) | 12 |
| Мін. горизонтальна щільність точок (точок/градус) | 7 |
| Макс. щільність точок по вертикалі (точок/градус) | 360 |
| Макс. щільність точок по горизонталі (точок/градус) | 78 |
| Час сканування 360°, режим HP (хвилин, 832 000 точок/сек. при роздільній здатності 7200×7200) | 1,2 |
| Час сканування 360°, режими HQ, HS (хвилин, 208 000 точок/сек. при щільності 7200×7200) | 4,5 |
| Поле зору (на сканування, вибирається програмно) | |
| Горизонтальний (максимум) | 360° |
| Вертикальний (максимум) | 270° |
| Вага з батареєю (кг) | 5,8 |
| Розміри (Д×В×Ш), мм | 299 × 200 × 118 |
| Живлення | 14-24 V DC, 90 W |
| Мінімальні системні вимоги | Windows 8/10 32-bit або 64-bit; Процесор: 2,4 ГГц або вище, сумісний із Pentium; Системна пам’ять RAM 8 ГБ або більше, рекомендується 16 ГБ; Порт USB 2.0 або повністю сумісний порт USB 3.0 |
| Умови робочого середовища | Від 5 °C до 40 °C, вологість повітря – без конденсації вологи |
| Гарантія | 1 рік |

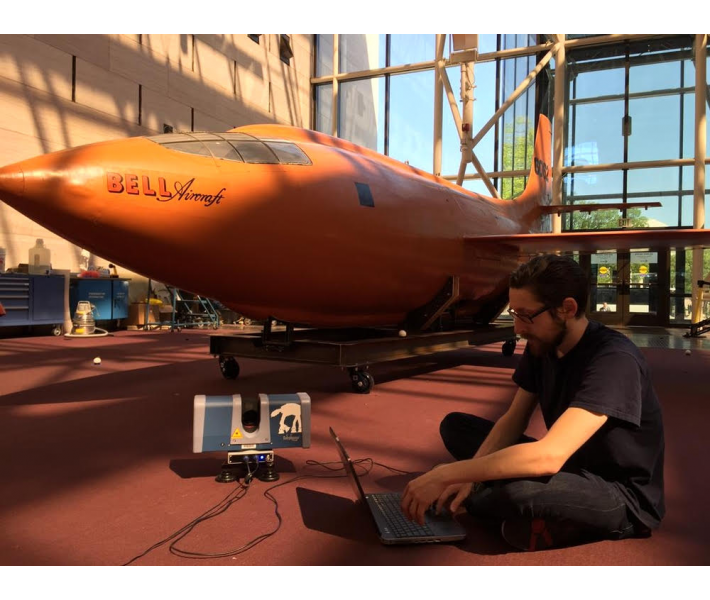

Напівсферичний лазерний 3D сканер для великих об’єктів
Купити в Україні метрологічний лазерний 3D сканер
