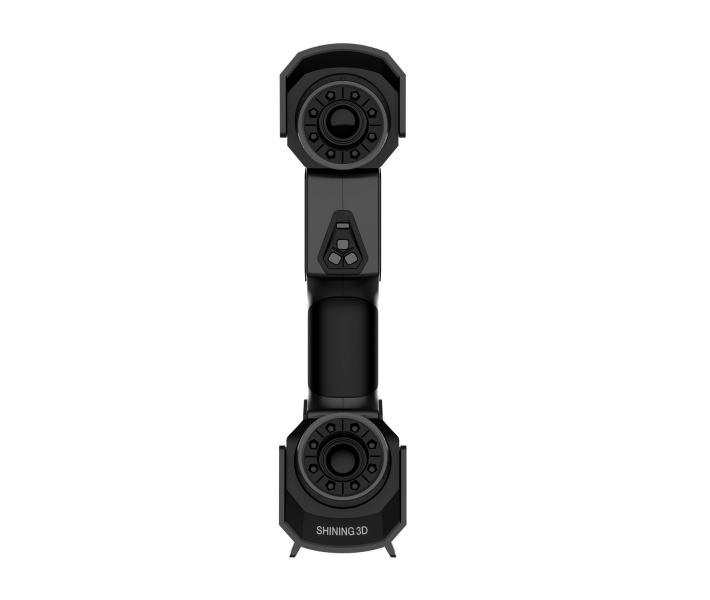

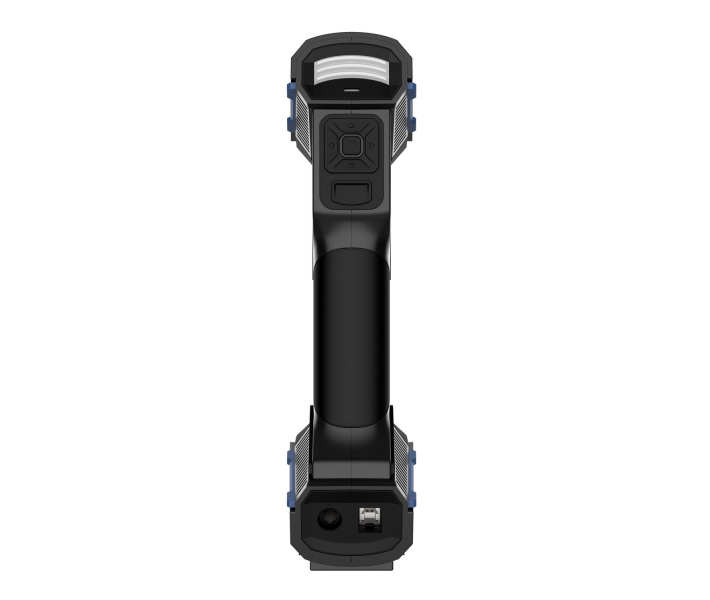

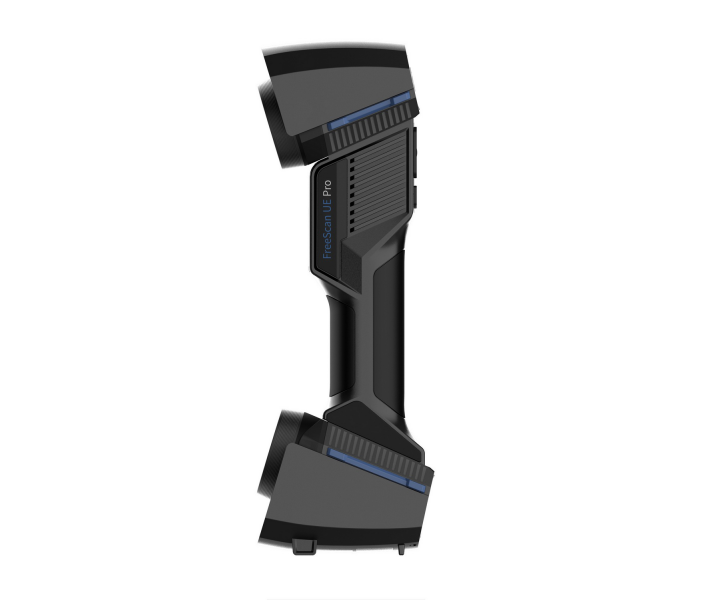

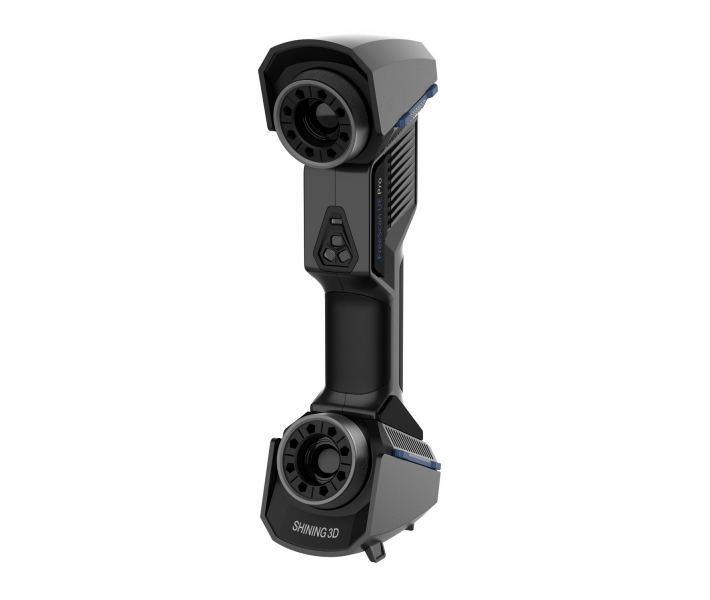

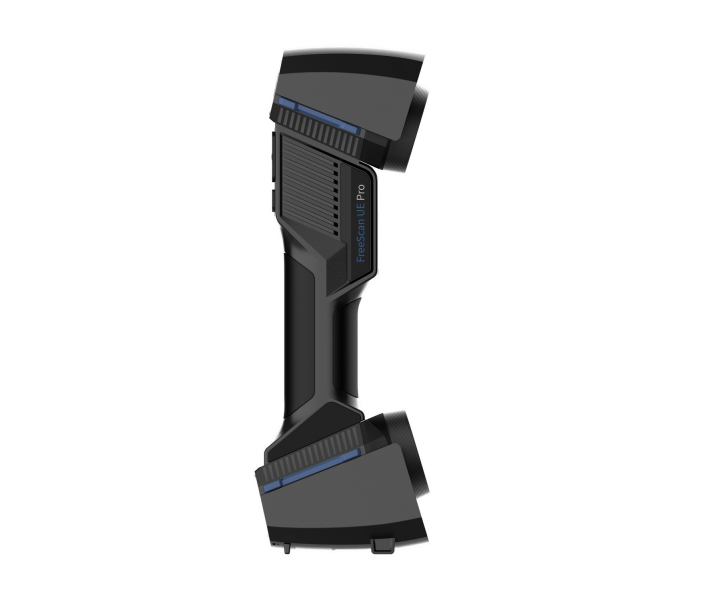

3D сканер SHINING 3D FreeScan UE Pro

Опис

Багатофункціональний лазерний 3D-сканер Shining 3D FreeScan UE Pro

На цій сторінці ви можете купити 3Д-сканер FreeScan UE Pro від Shining 3D – багатофункціональний ручний лазерний скануючий прилад.

Створена на базі FreeScan UE, ця нова генерація сканера успадкувала метрологічну точність та високу деталізацію даних у зручному ергономічному дизайні, одночасно покращуючи можливості докладного сканування та глобального контролю точності при скануванні великомасштабних об’єктів.

Сканер працює в декількох режимах сканування, використовуючи проекцію з 26, 5 або 1 синіх лазерних ліній та інтеграцію фотограмметричного модуля.



Особливості Shining 3D FreeScan UE Pro

  • Високоточна метрологічна інспекція

Сканер FreeScan UE Pro здатен збирати геометричні дані із високою точністю до 0,02 мм та забезпечує стабільно якісні результати сканування.



Купити Shining 3D FreeScan UE Pro - Висока точність до 0,02 мм



  • Глобальний контроль точності

Сканер FreeScan UE Pro оснащений запатентованою вбудованою масштабною лінійкою. Вбудована фотограметрія не вимагає розташування позиціонуючих міток та швидко фіксує просторове положення цільового каркаса. Модуль фотограмметрії підвищує об’ємну точність до 0,02+0,015 мм/м.



Глобальний контроль точності сканера FreeScan UE Pro



  • Різні режими сканування

Сканер проектує 26 перехрещених блакитних лазерних ліній для швидкого сканування великих об’єктів, 5 паралельних лазерних ліній для уточненого сканування та одну лазерну лінію для точного сканування глибоких отворів та вузьких областей.



Shining 3D FreeScan UE Pro - кілька режимів сканування



  • Простота в експлуатації

Успадкувавши легкий і ергономічний дизайн серії UE, інтуїтивно зрозумілий інтерфейс користувача забезпечує просте управління і скорочує час навчання. Невисока робоча відстань 300 мм порівняно із конкурентами, та широкий діапазон сканування 600*500 мм , уможливлюють швидкий процес оцифровування поверхні у важкодоступних місцях.

  • Широкий спектр сканованих матеріалів

Сканер підтримує сканування чорних та високовідбивних поверхонь, глибоких отворів, ребристих поверхонь, великих та малих об’єктів.

  • Тонкі та багаті деталі

Завдяки камерам з високою роздільною здатністю та 5 паралельним лазерним лініям, FreeScan UE Pro забезпечує багатофункціональне сканування об’єктів та більш точне відновлення дрібних деталей.



Застосування 3D-сканера FreeScan UE Pro

Враховуючи швидкість, точність та деталізацію, сканер FreeScan UE Pro є професійним об’ємним метрологічним рішенням, яке підходить для інспекційного сканування, CAD-проектування, реверсного дизайну, надточних вимірювань, зручного створення цифрових копій будь-яких об’єктів, у тому числі темних та дзеркальних поверхонь, великих, середніх і малих об’єктів, складних геометричних форм з кишенями та ямами.

FreeScan UE Pro – це повний, точний і доступний комплект апаратного та програмного забезпечення для дизайну, управління та контролю якості, огляду та аналізу, регулювання та ремонту в автомобільній, аерокосмічній промисловості, енергетиці, транспорті, виробництві та машинобудуванні.



Програмне забезпечення

  • Постачається разом зі спеціально розробленим програмним забезпеченням Shining 3D. Безкоштовна актуалізація та підтримка оновлень.
  • Сумісний з програмним забезпеченням для 3D-проектування: Solid Edge, Geomagic Design X, Geomagic Essentials. І 3D-інспекції: Geomagic Control X, Geomagic Control X Essentials. Має легкий та плавний імпорт даних у зазначені програми, що підвищує ефективність робочого процесу та додає сканеру універсальності.





Характеристики сканера FreeScan UE Pro

Джерело СвітлаСиній лазер, 26 лазерних ліній, 5 паралельних ліній, 1 лінія
Об’ємна Точність (мм/м)0.02 + 0.03
Діапазон Сканування (мм)600 × 550
Робоча Відстань (мм)300
Тип СканераПортативний
Кольорове СкануванняНі
Сканування З МіткамиТак. Вбудована фотограмметрія не вимагає розташування позиціонуючих міток
Режим СкануванняMultiple Lines Scan, Single Line Scan, Fine Scan
Діапазон Розмірів Деталей (м)Великогабаритні, середні та дрібні
Швидкість Сканування (точок/с)1850000
Швидкість Сканування (кадрів/с)180
Точність Сканування (мм)До 0,02
Об’ємна Точність З DigiMetric (мм/м)0,02 + 0,015
Глибина Сканування (мм)170 – 680
Відстань Між Точками (мм)0,01 – 3
Додаткова ІнформаціяСумісність із кількома програмними рішеннями для перевірки та 3D-проектування, такими як Solid Edge, Geomagic Design X, Geomagic Essentials, Geomagic Control X, Geomagic Control X Essentials
Клас ЛазераКлас 2M (безпечний для очей)
ОсобливостіВбудований режим фотограмметрії з масштабною шкалою, датчик температури, сканування глибоких отворів, сканування темних і відбиваючих частин
Підтримувані Типи ФайлівOBJ, STL, ASC, PLY, P3, 3MF
ПідключенняUSB 3.0
Вхідна Потужність12В, 5.0А
Системні ВимогиОС: Win10, 64 bit; Відеокарта: карти серії NVIDIA GTX/RTX, вищої або рівної GeForce RTX 3060; Відеопам’ять: ≥ 6 Гб; Процесор: I7-8700; Пам’ять: ≥ 32 Гб
Країна ВиробникКитай
Гарантійний Термін (місяців)12
СертифікатиCE, FCC, ROHS, WEEE, RC
Вага Нетто (кг)0,840
Розміри Нетто (мм)298×103,5×74,5
Діапазон Температур Робочого Середовища (°C)-20 – +40
Діапазон Вологості Робочого Середовища (%)10 – 90





Купити універсальний 3Д-сканер FreeScan UE Pro



Сканування корпусу двомісного літака сканером FreeScan UE Pro у режимі фотограмметрії

Купити багатофункціональний інспекційний лазерний сканер



Параметри принтера
Відстань між точками (мм) 0,01 – 3
Вага Нетто (кг) 0,840
Вхідна потужність 12В, 5.0А
Гарантійний Термін (місяців) 12
Глибина сканування (мм) 170 – 680
Діапазон Вологості Робочого Середовища (%) 10 – 90
Діапазон розмірів деталей (м) Великогабаритні, середні та дрібні
Діапазон Сканування (мм) 600 × 550
Діапазон Температур Робочого Середовища (°C) -20 – +40
Джерело Світла Синій лазер, 26 лазерних ліній, 5 паралельних ліній, 1 лінія
Додаткова Інформація Сумісність із кількома програмними рішеннями для перевірки та 3D-проектування, такими як Solid Edge, Geomagic Design X, Geomagic Essentials, Geomagic Control X, Geomagic Control X Essentials
Клас лазера Клас 2M (безпечний для очей)
Кольорове сканування Ні
Країна Виробник Китай
Об’ємна точність (мм/м) 0.02 + 0.03
Об’ємна Точність З DigiMetric (мм/м) 0,02 + 0,015
Особливості Вбудований режим фотограмметрії з масштабною шкалою, датчик температури, сканування глибоких отворів, сканування темних і відбиваючих частин
Підключення USB 3.0
Підтримувані Типи Файлів OBJ, STL, ASC, PLY, P3, 3MF
Режим сканування Multiple Lines Scan, Single Line Scan, Fine Scan
Робоча відстань (мм) 300
Розміри Нетто (мм) 298×103,5×74,5
Сертифікати CE, FCC, ROHS, WEEE, RC
Системні вимоги ОС: Win10, 64 bit; Відеокарта: карти серії NVIDIA GTX/RTX, вищої або рівної GeForce RTX 3060; Відеопам’ять: ≥ 6 Гб; Процесор: I7-8700; Пам’ять: ≥ 32 Гб
Сканування З Мітками Так. Вбудована фотограмметрія не вимагає розташування позиціонуючих міток
Точність сканування (мм) До 0,02
Швидкість Сканування (кадрів/с) 180
Швидкість сканування (точок/с) 1850000
Деталі
Тип Сканера Портативний
