3D сканер Surphaser 100HSX-IR

Опис

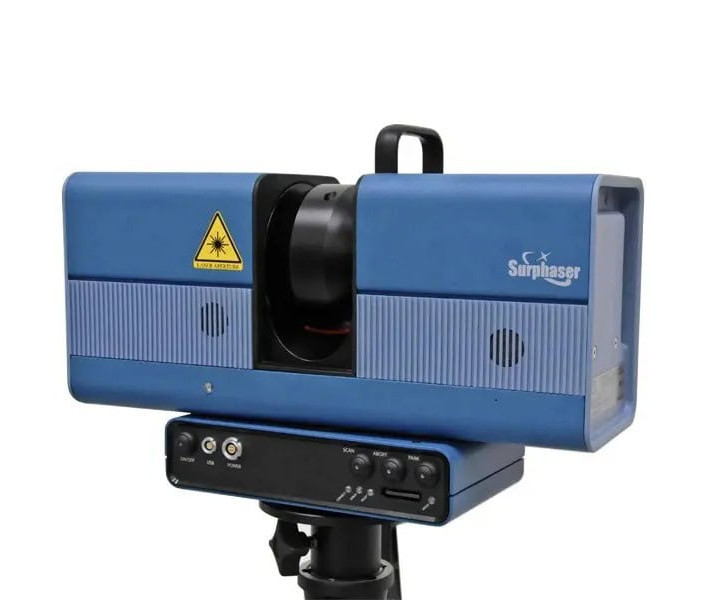

Напівсферичний 3Д-сканер Surphaser 100HSX-IR

Напівсферичний 3Д-сканер Surphaser 100HSX-IR (Intermediate Range) застосовується для створення 3D копій великих об’єктів. Це сканер середнього радіусу дії, від 1 м до 50 м, який пропонує найвищу роздільну здатність та точність серед 3D-сканерів цього класу на ринку.

Повертаючись у двох площинах (горизонтально на 360° і вертикально на 270°), сканер проектує лазерний промінь на дзеркало, встановлене під кутом 45 градусів, яке спрямовує промінь у простір. На кут 1° сканер 100HSX-IR здатний проектувати до 90 променів. Відбиваючись від поверхні об’єкта, що сканується, промінь повертається і вловлюється датчиком сканера, що вимірює відстань до об’єкта зі зміщення фази. Дані зчитуються зі швидкістю до 800 000 точок в секунду і точністю до 0,025 мм. Є опція кольорового сканування. Лазер Class 3R.

Основні характеристики 100HSX-IR

• Середній діапазон дії 1,0 – 50,0 м, субміліметрова точність вимірювань зі швидкістю сканування до 1 мільйона крапок на секунду.
• Програмне забезпечення дозволяє експортувати чисті та точні набори даних до PolyWorks®, Geomagic®, Cyclone®, RealWorks® та інших програм для обробки.
• Легко встановлюється та переміщається, поміщається у додатковий кейс для ручної поклажі, схвалений більшості внутрішніх авіаліній.
• Вбудований контролер сканування та 2 літій-іонні акумулятори 14 В, 90 Втч, кожен з яких забезпечує від 1,5 до 2 годин роботи – дозволяють працювати без ноутбука та основного джерела живлення.
• Додаткова система камер з кольоровим зображенням, еквівалентним 60 мегапікселям, з автоматичним зіставленням даних кольорів.
• Підключення Wi-Fi.
• Міцна конструкція. Призначений для роботи в промислових умовах та на відкритому повітрі.
• Дві моделі – ближньої дії (SR) та середнього діапазону (IR) ідеально підходять для додатків з високою точністю.
• IR-модель має програмно вибрані параметри для нижчого рівня шуму або більшої дальності, що дозволяє замовнику вибрати варіант, що відповідає вимогам роботи.

Конфігурації сканерів Surphaser короткого (SR) і середнього (IR) діапазону

1 Всі значення шуму та невизначеності дано для рівня 1 сигма.
2 Шум дальності – локальна (короткочасна) зміна дальності, поверхня Ламберта.
3 Оцінюється з метою найкращої відповідності контрастності при швидкості передачі даних 208 000 пікселів на секунду. 4 Системні параметри можуть бути змінені без попередження; параметри оцінюються незалежно.
4 Опції IR_100HQ та IR_100HS - обираються програмно, засновані на тій же моделі обладнання IR_100HSX. Системні параметри можуть бути змінені без попередження..

Програмне забезпечення Surphaser у комплекті

1. Управління роботою 3D лазерного сканера Surphaser.
2. Автоматичне розпізнавання міток та реєстрація сканування на основі міток.
3. Апаратна самодіагностика сканера та самокалібрування.
4. Збір та стиснення необроблених даних у режимі реального часу.
5. Аналіз даних у режимі реального часу контролю якості сканування.
6. Швидке попереднє сканування та вибір областей інтересу на екрані для сканування високої густини.
7. Обробка необроблених даних 3D-сканування, що включає:

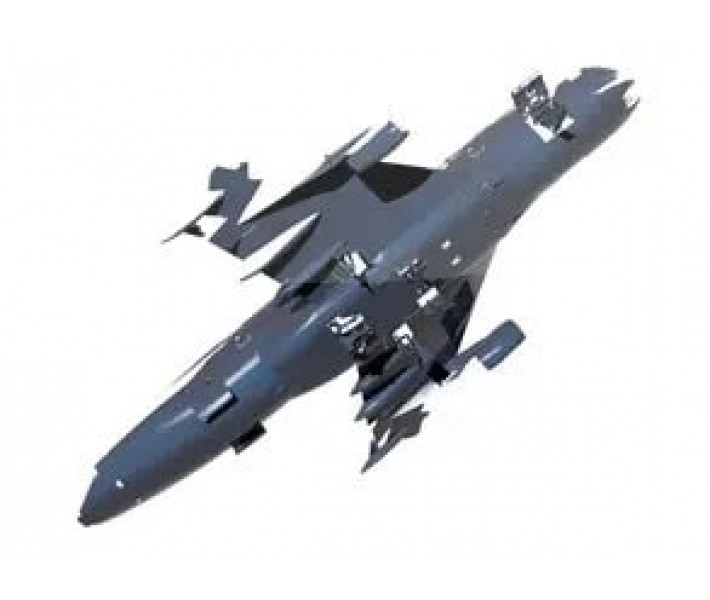

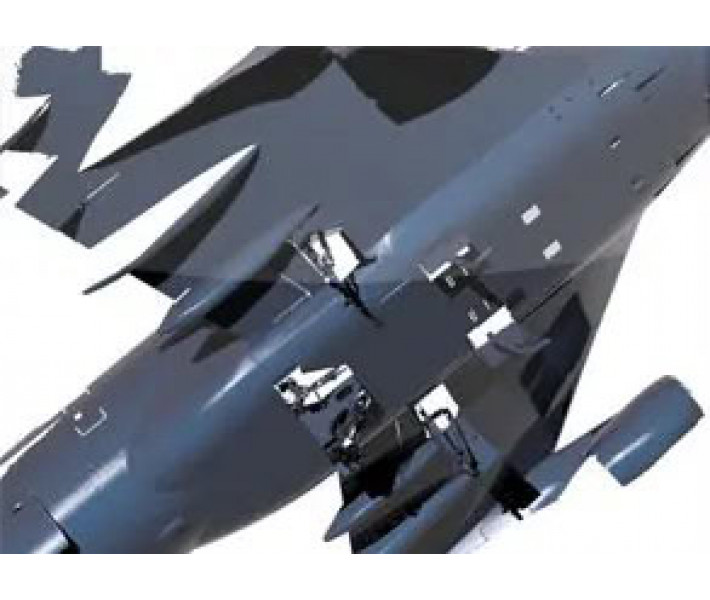

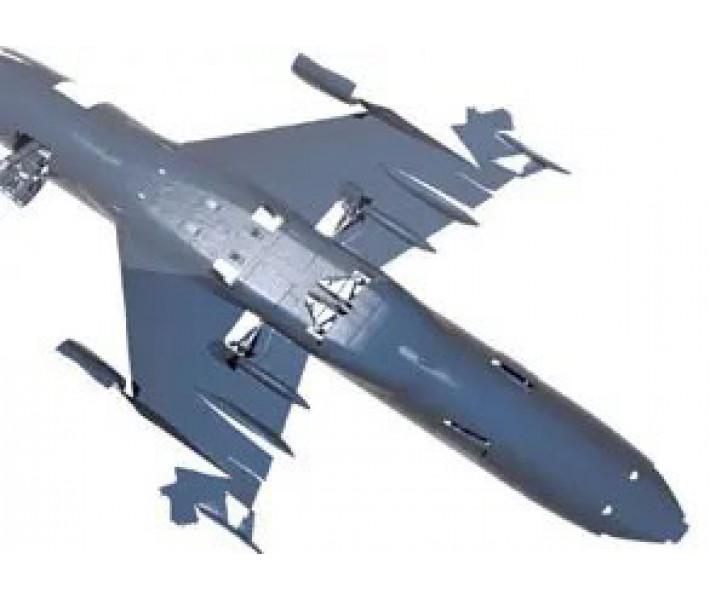

• • Створення хмари точок або інтерполірованої поверхні (сітки).
  • Великий набір фільтрів для виділення областей, що цікавлять, і усунення недостовірних даних.
  • Експорт даних у стандартних галузевих форматах.
  • Автоматичне зіставлення кольорового зображення з хмарою точок.

Пакет SurphExpress також включає:

ProcessC3D – утиліта командного рядка, яка дозволяє виконувати неконтрольовану обробку кількох сканувань із використанням параметрів, експортованих із сеансу Interactive SurphExpress.

SurphView – окрема програма для перегляду даних сканування в різних форматах, що підтримує візуалізацію дуже великих обсягів даних.

Специфікація Surphaser 100HSX

Купити в Україні 3Д-сканер далекого радіусу Surphaser 100HSX-IR
